Что такое изолированная нейтраль и где она используется

Типы электрических сетей

Все существующие сети электроснабжения можно разделить на отдельные типы по областям применения, роду тока и масштабным признакам.

По назначению электросети делятся на 4 основных типа:

системы общего назначения, предназначенные для обеспечения электрической энергией жилых сооружений, а также промышленных, административных и сельскохозяйственных объектов;
электрические системы автономного типа, которые используются для обеспечения энергией автономных и мобильных объектов, в том числе: судов, самолетов, транспортных средств и автономных станций;
системы для технологических сооружений, необходимые для подачи электричества на специальные производственные предприятия и другие инженерные системы;
контактные сети, основной направленностью которых является передача электрической энергии на движущиеся потребители, к примеру, на трамваи и локомотивы.

По масштабным признакам и размерам электрические системы разделяются на следующие виды:

Магистральные линии электроснабжения – электрические системы, которые связывают отдельные страны и регионы, включая их крупнейшие центры потребления и источники электроэнергии. Для таких систем характерен сверхвысокий уровень напряжения и значительные потоки мощности.
Региональные электрические системы – системы в масштабах области или отдельного региона, которые питаются от магистральных электросетей и собственных местных источников. Региональные сети необходимы для обеспечения электроэнергией крупных потребителей – районов, городов и крупнейших производственных предприятий. Для таких системы характерен высокий и средний уровень напряжения и большие мощности, которые могут выражаться в гигаваттах и сотнях мегаватт.
Распределительные и районные системы, получающие питание от региональных источников. В большинстве случаев, районные сети не имеют собственных источников электричества, они предназначены для обслуживания мелких и средних потребителей, к примеру, поселков, предприятий, кварталов и т.д. Для этих сетей характерен низкий и средний уровень напряжения.
Внутренние электрические системы. Такие сети предназначены для распределения электрической энергии на небольших расстояниях, в пределах одного квартала или района. Внутренние системы иногда имеют собственные источники, но обычно имеют не больше двух точек питания.
Системы нижнего уровня. Это электрические сети отдельных сооружений и даже помещений. Часто рассматриваются совместно с внутренними электрическими системами. К таким сетям относятся, к примеру, проекты электроснабжения офисов, частных домов и квартир.

По роду тока электрические сети можно разделить на сети с переменным трехфазным, переменным однофазным и постоянным током.

Переменный трехфазный тип характерен для большей части существующих магистральных, региональных и районных систем. Однофазная проводка обычно используется в бытовых электрических системах конечных потребителей. Постоянный сок используется только в контактных системах, к примеру, в системах автономного электрического снабжения.

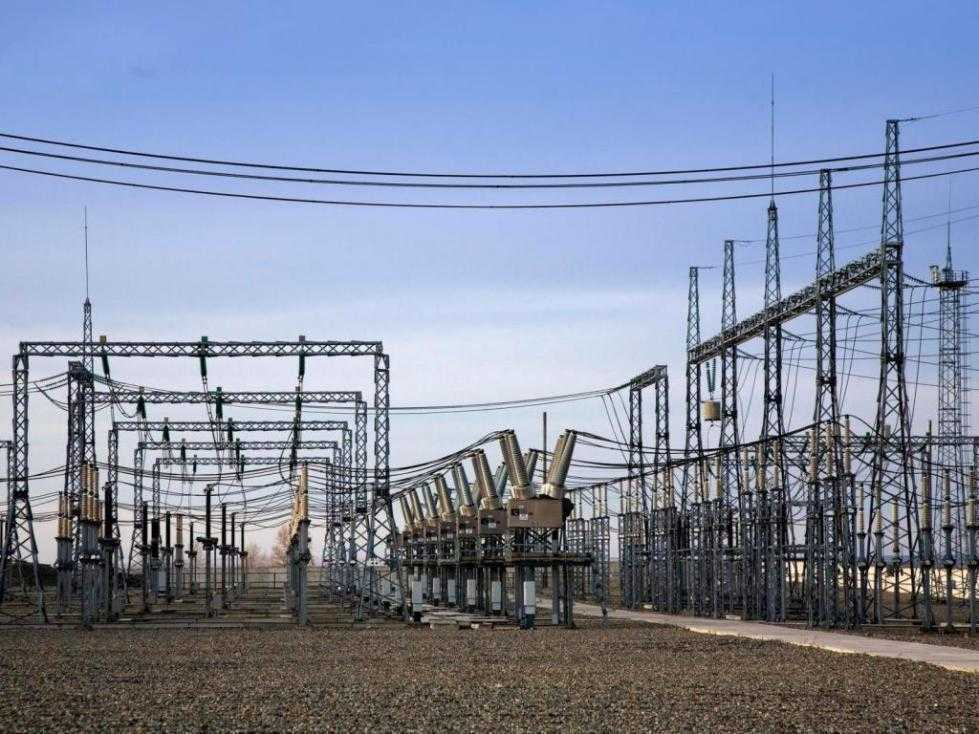

В сетях выше 1000 В

В настоящее время изолированная нейтраль чаще всего используется в сетях со средним классом напряжения (1-35 кВ). Для сети 110 кВ и выше – глухозаземленная. В связи с тем, что при КЗ на землю напряжение, как было сказано, возрастает до линейного, так в ЛЭП 110 кВ фазное напряжение (между землёй и фазным проводом) – 63,5 кВ

При КЗ на землю это особенно важно, и позволяет снизить расходы на изоляционные материалы

Кстати в КТП с высшим напряжением до 35 кВ первичные обмотки трансформаторов соединяются в треугольник, где нейтрали нет как таковой.

Низкие токи КЗ и возможность работать при однофазных КЗ на ВЛ – в распределительных сетях особенно важны и позволяют организовать бесперебойное электроснабжение. При этом угол сдвига между оставшимися в работе фазами остаётся неизменным — в 120˚.

При напряжениях в тысячи вольт емкостной проводимостью фаз пренебречь нельзя. Поэтому касание проводов ВЛЭП опасно для жизни человека. В нормальном режиме токи в фазах источника определяются суммой нагрузок и емкостных токов относительно земли, при этом сумма емкостных токов равна нулю и ток в земле не проходит.

Если опустить некоторые подробности, чтобы изложить языком, понятным для начинающих, то при КЗ на землю напряжение относительно земли поврежденной фазы приближается к нулю. Так как напряжения двух других фаз увеличиваются до линейных значений их емкостные токи увеличиваются в √3 (1,73) раз. В результате емкостный ток однофазного КЗ оказывается в 3 раза большим нормального. Например, для ВЛЭП 10 кВ длиной 10 км емкостный ток равен примерно 0,3 А. При замыкании фазы на землю через дугу в результате различных явлений возникают опасные перенапряжения до 2-4U_ф, что приводит к пробою изоляции и междуфазному КЗ.

Для исключения возможности возникновения дуг и устранения возможных последствий нейтраль соединяют с землёй через дугогасящих реактор. Его индуктивность при этом подбирают согласно ёмкости в месте КЗ на землю, а также чтобы он обеспечивал работу релейной защиты.

Таким образом благодаря реактору:

Намного уменьшается I_кз.
Дуга становится неустойчивой и быстро гаснет.
Замедляется нарастание напряжения после гашения дуги, в результате уменьшается вероятность повторного возникновение дуги и коммутационного тока.
Токи обратной последовательности малы, следовательно, их действие на вращающейся ротор генератора не оказывает существенного влияния.

Перечислим плюсы и минусы высоковольтных сетей с изолированной нейтралью.

Преимущества:

Какое-то время может работать в аварийном режиме (при КЗ на землю)
В местах неисправности появляется незначительный ток, при условии малой емкости тока.

Недостатки:

Усложнено обнаружение неисправностей.
Необходимость изоляции установок на линейное напряжение.
Если замыкание продолжается длительное время, то возможно поражение человека электрическим током, если он попадёт под шаговое напряжение.
При 1-фазных КЗ не обеспечивается нормальное функционирование релейной защиты. Величина тока замыкания напрямую зависит от разветвленности цепи.
Из-за накапливания дефектов изоляции от воздействия на нее дуговых перенапряжений снижается срок её службы.
Повреждения могут возникнуть в нескольких местах из-за пробоя изоляции, как в кабелях, так и в электродвигателях и других частях электроустановки.

Материалы по теме:

Причины возникновения короткого замыкания
Как сделать заземление в частном доме
Чем отличается зануление от заземления

https://samelectrik.ru/

Общие требования

1.2.11. При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:

перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;
обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;
ограничение токов КЗ предельными уровнями, определяемыми на перспективу;
снижение потерь электрической энергии;
соответствие принимаемых решений условиям охраны окружающей среды.

При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.

При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.

1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.

1.2.14. Требования 1.2.11-1.2.13 должны быть учтены на всех промежуточных этапах развития энергосистем и систем электроснабжения.

1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).

1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:

в сетях напряжением 3-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ — более 10 А;
в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:
- более 30 А при напряжении 3-6 кВ;
- более 20 А при напряжении 10 кВ;
- более 15 А при напряжении 15-20 кВ;

в схемах генераторного напряжения 6-20 кВ блоков генератор-трансформатор – более 5А.

При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих реакторов.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

Заземленная через низкоомный, высокоомный резистор

Режим нейтрали, при котором заземление точки нулевой последовательности выполняется через выокоомоный или низкоомный резистор, также считается резонансно-заземленным и используется в сетях 10-35 кВ. Особенности представленной системы связываются с отключением сети без выдержки времени.

Это удобно в плане защиты сети, но негативно влияет на отпуск электрической энергии. Подобная система не подходит для работы ответственных потребителей, хотя является отличным вариантом для кабельных линий. Использование на ВЛ электропередачи непригодно, так как появление земли в сети ведет к отключению фидера.

Еще одним нюансом относительно заземленной нейтрали через резистор является появление больших токов при замыкании на самом резисторе. Имелись случаи, которые приводили к возгоранию подстанции из-за этого момента.

Работа электрических сетей

Электрическая система необходима для передачи, распределения и преобразования электрической энергии в соответствии с потребностями пользователей и возможностями электрических установок. Заниматься прокладкой сетей электроснабжения должны только опытные профессионалы.

Большинство действующих сегодня крупных источников энергии спроектированы и построены с применением мощных генераторов переменного тока. Благодаря тому, что амплитудное напряжение тока в любой момент может быть измерено с помощью трансформаторов тока, уровень напряжения в сети может понижаться и повышаться в достаточно широких пределах. Практически все крупные потребители электрической энергии также адаптированы на подключение к источникам переменного тока.

В настоящее время применение переменного трехфазного тока считается действующим мировым стандартом производства, потребления и передачи электрической энергии. На территории Российской Федерации и в других странах Европы, промышленная частота тока составляет 50 герц.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Система с изолированной нейтралью

В системе с изолированной нейтралью замыкание на землю одной фазы не является КЗ и практически не отражается на работе потребителей.

Однако этот вид повреждения создает ненормальный режим, вызывая перенапряжения, которые могут привести к нарушению изоляции относительно земли двух неповрежденных фаз и переходу однофазного замыкания на землю в междуфазное КЗ.

Рассмотрим характер изменения токов и напряжений в системе и их векторные диаграммы при однофазных замыканиях на землю, принимая для упрощения, что нагрузка системы отключена.

Каждая фаза системы обладает относительно земли емкостной и активной проводимостями.

На рисунке а) приведена схема замещения системы с изолированной нейтралью, на которой емкости и сопротивления утечки фаз показаны условно сосредоточенными. В нормальном режиме работы системы напряжения фаз относительно земли симметричны и численно равны фазному напряжению, геометрическая сумма емкостных токов трех фаз равна нулю, а активные утечки по изоляции пренебрежимо малы. Емкостные токи между фазами можно не учитывать, так как при однофазных замыканиях на землю междуфазные напряжения не изменяются, а следовательно, не меняются и емкостные токи.

Таким образом, емкостный ток однофазного замыкания на землю в системе с изолированной нейтралью равен тройному емкостному току на землю неповрежденной фазы при нормальном режиме и зависит от напряжения электроустановки, частоты и емкости фаз относительно земли. Практически ток Iз составляет единицы или десятки ампер.

Изменение напряжений фаз по отношению к земле можно рассматривать как результат наложения на напряжения фаз (Uа; Ub; Uc) напряжений нулевой последовательности Uао; Ubо; Ucо (рисунок в), равных по значению и противоположных по знаку фазному напряжению поврежденной фазы. При этом напряжения всех фаз относительно земли будут определяться геометрической суммой напряжений Uа; Ub; Uc в нормальном режиме работы системы и напряжений нулевой последовательности. Так, при полном замыкании на землю фазы L1 получим Uc’ = Uc + Ucj; Ub’ = Ub + Ubо; Uа’ = Uа + Uао.

Из векторной диаграммы (рисунок в)) видно, что Uc’ = Ub’ = √3*Ua, а угол между Uc’ и Ub’ равен 60°.

При однофазных замыканиях на землю междуфазные напряжения не изменяются по значению и остаются сдвинутыми по фазе на 120°, что видно из векторной диаграммы на рисунке (рисунок в)). Благодаря этому не нарушается электроснабжение потребителей, включенных на междуфазное напряжение, а система может продолжать работать с одной заземленной фазой, пока не будет найдено место повреждения, но не более 2 часов. Это является главным достоинством систем с изолированной нейтралью. Длительная работа системы в этом режиме недопустима, так как может привести к двойному замыканию на землю, возникающему вследствие повышенных напряжений неповрежденных фаз относительно земли и сопровождающегося прохождением значительного тока КЗ.

При неметаллическом замыкании на землю в месте замыкания возникает перемежающаяся дуга, сопровождающаяся повторными гашениями и зажиганиями. В колебательном контуре, образованном емкостью и индуктивностью системы, в этом случае возникают свободные электрические высокочастотные колебания, приводящие к возникновению перенапряжений, которые распространяются на всю электрически связанную сеть.

Значение перенапряжений может достигать 2,2 Uф (фазного напряжения) на поврежденной фазе и 3,2 Uф на неповрежденных фазах. При продолжительном горении как устойчивой, так и перемежающейся дуг перенапряжения, воздействующие на ослабленную изоляцию фаз, могут привести к двух- и трехфазным КЗ в системе и к отключению потребителей. поэтому в системах с изолированной нейтралью должны предусматриваться сигнализация и релейная защита от однофазных замыканий на землю.

Многолетний опыт эксплуатации незаземленных систем позволил установить критические значения емкостных токов замыкания на землю, которые в зависимости от номинального напряжения системы составляют 30 А при 3-6 кВ, 20 А при 10 кВ, 15 А при 15-20 кВ, 10 А при 35 кВ и 5 А в схемах блок генератор — трансформатор при напряжении генератора 6-20 кВ. если ток замыкания превышает указанные значения, то используют компенсацию его с помощью дугогасящих реакторов.

Глухозаземленная нейтраль

Глухозаземленная нейтраль – нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.

Глухозаземленная нейтраль – нейтраль генератора или трансформатора, присоединенная к заземляющему устройству непосредственно.

Глухозаземленная нейтраль получается тогда, когда она соединяется с землей системой проводников и электродов, находящихся в земле около места установки генератора или трансформатора. От нейтрали идет провод, называемый нулевым, который соединяется с корпусом каждого приемника энергии. Системы с глухозаземленной нейтралью применяются для питания большинства производственных и бытовых электроприемников.

Глухозаземленная нейтраль – нейтральная точка обмотки трансформатора или генератора, присоединенная к заземляющему устройству непосредственно.

Глухозаземленной нейтралью называется нейтраль рансформатора или генератора, присоединенная к за-емляющему устройству непосредственно или через ма-юе сопротивление.

Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно.

Поскольку глухозаземленная нейтраль – частный случай эффективно заземленной нейтрали, ей в той или иной степени присущи преимущества и недостатки эффективно заземленной нейтрали.

При глухозаземленной нейтрали ( глухое заземление нейтрали является обязательным в четы-рехпроводных сетях переменного тока) заземление осуществляется путем соединения металлоконструкций крана и подкрановых путей с заземленной нейтралью через нулевой провод линии, питающей кран.

При глухозаземленной нейтрали ток замыкания на землю и ток, проходящий через человека, не зависят от величины сопротивления изоляции.

При глухозаземленной нейтрали заземление осуществляется путем соединения металлоконструкций и рельсовых путей крана с заземленной нейтралью через нулевой провод линии, питающей кран.

При глухозаземленной нейтрали задача защитного заземления состоит в обеспечении через нулевой провод ( зануление) быстрого автоматического отключения поврежденного участка с помощью предохранителя или автоматического выключателя.

При глухозаземленной нейтрали сети напряжением до 1 кВ проводники сети защитного зануления должны иметь проводимость, достаточную для отключения защитного аппарата при однофазном КЗ. Для обеспечения необходимой прочности и долговечности сечение заземляющих проводников нормируется ПУЭ.

В с глухозаземленной нейтралью, в которых нейтральная точка связана с землей чедез небольшое активное сопротивление.

Электроустановки с глухозаземленной нейтралью широко применяются на промышленных предприятиях. Объясняется это в значительной мере преимуществами глухого заземления нейтрали с точки зрения безопасности, которые проявляются при замыкании одной из фаз электроустановки на землю и при переходе высшего напряжения на сторону низшего в питающем трансформаторе.

Магистральные электросети среднего напряжения

Электрическая сеть, линейное напряжение в которой от 6 до 35 кВ. Обмотки силовых трансформаторов соединяются звездой. Нейтраль изолированная, она не имеет физического контакта с землей. Это делается по трем причинам:

Меньшие токи, что позволяет уменьшить размеры изоляторов – меньше вес, меньше нагрузка на опоры, возможна экономия при их производстве и монтаже.
В сетях с изолированной нейтралью токи между фазами имеют емкостной характер, поэтому при пробое одной из них не возникает короткого замыкания. Ток как бы стекает с поврежденного проводника на землю и рассеивается ею.
Нет необходимости тянуть четвертую линию, не имеющую функционального назначения.

В результате при аварии линейное напряжение растет в 1,7 раза, что для промежуточных силовых трансформаторов на линии не является критическим режимом. Электроснабжение продолжается по двум оставшимся линиям. Опасность представляет только оборванный провод в радиусе 10–30 метров – создается зона, где возможно возникновение так называемого шагового напряжения.

Однако при малом сопротивлении физической земли (в результате дождей, при прокладке электролинии по болотам) ток в поврежденном проводнике может достигнуть значения, достаточного для возникновения электрической дуги. В этом случае применяется так называемая компенсированная нейтраль.

Сущность компенсированной нейтрали заключается в том, что общий для всех обмоток провод все же имеет контакт с землей, но через сопротивление. Оно может иметь индуктивный или активный характер. В первом случае устройство называют дугогасящим реактором.

Ток, через него текущий, находится в противофазе с тем, который идет на физическую землю через поврежденный проводник. Они компенсируют друг друга, поэтому электрическая дуга не зажигается. Заземление нейтрали через резистор в нашей стране практически не применяется. А если и используется, то в качестве элемента, помогающего определить место повреждения – при его включении параллельно дугогасящему реактору происходит срабатывание релейной защиты на аварийном участке.

В нашей стране количество линий с компенсированной нейтралью равно 20% от числа всех электрических магистралей. А ее полную изоляцию используют еще только в Финляндии. Большинство европейских стран применяет подключение нейтрали через активное сопротивление большой величины.

Изолированная нейтраль также применяется в трехфазных сетях напряжением 0,4 кВ, которые прокладываются в шахтах, рудниках и на торфяных выработках. Везде, где пропуск электрического тока по физической земле может привести к поражению людей. А также в передвижных электроустановках при невозможности создания надежного контакта с заземлителем.

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов UF1, UF2 и UF3 принято называть фазными, а величины UL1, UL2 и UL3 – линейными или межфазными. Характерно, что UL превышает UF примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

UF1= UF2=UF3;

UL1=UL2=UL3.

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

Это интересно: Гармоники в электрических сетях — что это и чем они опасны

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыРемонт автомобильной грузоподъемной техникиЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияЭнергоаудитРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Определение изолированной нейтрали и терминология

Также центральной изолированный нейтралью может выступать определенная точка, которая является центром соединения жил по схеме «звезды».

Некоторые, даже профессиональные, специалисты по электрике убеждены, что изолированная нейтраль – это система заземления IТ, которая описана в ПУЭ 1,7,3.

Однако это ложная информация и глубокое заблуждение, поскольку в том же пункте ПУЭ сказано, что данная система используется исключительно для электросетей до одного кВ.

Кроме того, в пункте 1,7,2 сообщается, что в зависимости от безопасности изолированные установки разделяются на четыре категории от изолированных до глухо заземленных, а также до одного кВ и выше.

Применения изолированной нейтрали для сетей более 1000 В

Для безопасности пользования и снижения расходных материалов в электросетях более 1000 В чаще всего применяются изоляционные системы глухого заземления.

Однако стоит отметить, что в некоторых трансформаторах жилы соединены по схеме «трех углов», а не «звезды» и центральная нейтраль не предусмотрена изначально.

Кроме того, даже единичный контакт с не изолированным высоковольтным проводом – смертельно опасен для жизни человека, потому нельзя пренебрегать системой для обеспечения безопасности.

Помимо вышеописанных факторов необходимости использования изоляции, существует еще один, связанный с повреждением одной из фаз.

Как известно, при коротком замыкании заземленной фазы через другу в трансформаторе высоковольтных проводов, возникает значительная перегрузка, которая приводит к разрушению изоляции и межфазному короткому замыканию.

Чтобы исключить малейшую вероятность заземленной дуги и вытекающих аварийных последствий изолированная центральная нейтраль обязательно соединяется с «землей» через специальный реактор гасящий дугу.

Его необходимо подобрать и установить согласно всем характеристикам определенной сети, чтобы он обеспечивал максимальную защиту и безопасность.

Реактор, описанный выше, для гашения дуги способствует следующим процессам:

Снижает ток короткого замыкания.
Разрушает дугу, путем воздействия на ее неустойчивые физические характеристики.
Снижает риск повторной аварийной ситуации дуги, путем замедления роста тока после гашения.
Снижает напряжения обратного тока.

Эффективно заземленная

Режимы работы нейтралей в электроустановках выше 110 кВ реализованы представленным способом, что обеспечивает требуемые условия защиты сети и безопасности. Нулевая точка трансформатора заземляется на контур или через специальное устройство под названием «ЗОН-110 кВ». Последнее влияет на чувствительность срабатывания защит.

При падении провода создается потенциал между заземлителем и точкой обрыва. Из-за этого срабатывает релейная защита. Отключение производится с минимальной выдержкой времени, после чего включается вновь. Это связывается с тем фактом, что на работоспособность могла повлиять ветка дерева или птица. Повторное включение (АПВ) позволяет выявить реальность повреждения. К преимуществам необходимо отнести следующие моменты:

Относительно низкая стоимость, которая позволяет дешевле выстраивать высоковольтные сети. Следует отметить, что линии электропередач также имеют три провода вместо четырех, что является отличительной особенностью.
Повышенная надежность в сочетании с безопасностью. Это считается важным критерием, который определяет выбор представленного вида нейтрали.

Недостатков практически нет. На практике считается, что это идеальный вариант для высоковольтных сетей.

Изолированная нейтраль. Достоинства и недостатки

В данной статье речь пойдет о достоинствах и недостатках сети с изолированной нейтралью.

Согласно ПУЭ 7-издание п.1.2.16 изолированная нейтраль применяется в электрических сетях напряжением 2 – 35 кВ. В случае если суммарный ток замыкания на землю Iс∑ более требуемых значений указанных в ПУЭ, тогда нужно выполнять компенсацию емкостных токов используя дугогасящий реактор или резистор.

Основные характеристики данного режима заземления нейтрали приведены в таблице 1.

Эффективность режима заземления нейтрали сетей 6 — 10 кВ принято оценивать отношением числа ОЗЗ, не перешедших в двойные замыкания (ДЗЗ) или междуфазные К3 (МК3), отключаемые релейной защитой, к общему числу ОЗЗ :

Э = (1 – Nдзз + Nмкз)/Nозз = Nдзз + Nмкз/( Nдзз + Nмкз + Nкзз + Nузз) (1)

где:

Nдзз – число ОЗЗ, перешедших в ДЗЗ;
Nмкз – число ОЗЗ, перешедших в МКЗ;
Nозз – общее число ОЗЗ;
Nкзз – число кратко-временных самоустраняющихся ОЗЗ;
Nузз – число устойчивых ОЗЗ (включая дуговые прерывистые).

При больших значениях Nозз отношение (Nдзз + Nмкз)/Nозз характеризует вероятность перехода ОЗЗ в МКЗ, сопровождаемое автоматическим (от защиты) отключением поврежденного элемента. Поэтому показатель эффективности режима заземления нейтрали (Э) можно рассматривать как частный показатель, характеризующий надежность функционирования электрической сети с замкнувшейся на землю фазой.

Показатель эффективности режима заземления нейтрали (Э) электрических сетей 6 — 10 кВ, работающих с изолированной нейтралью, в большинстве случаев не превышает Э = 0,7. Опыт эксплуатации кабельных сетей 6 — 10 кВ различного назначения, работающих с изолированной нейтралью, показывает, что эффективность режима заземления нейтрали, как правило, существенно меньше указанного уровня;

в сетях, имеющих Iс∑ ≥ 5 — 10 А;
в сетях, содержащих электродвигатели (имеющие меньшие изоляционные запасы по сравнению с другими элементами);
в сетях, имеющих пониженный уровень изоляции вследствие плохой эксплуатации, изношенности изоляции элементов сети, влияния условий окружающей среды, тяжелых условий работы электрооборудования и др.

Следует отметить, что указанные выше предельные значения Iс∑ при которых допускается работа сети с изолированной нейтралью, определенные из условий самогашения дуги тока ОЗЗ, приняты еще в тридцатых годах прошлого столетия.

Из изложенного следует, что изолированная нейтраль наименее эффективный по совокупности показателей режим работы нейтрали. Режим изолированной нейтрали может обеспечивать приемлемые показатели эффективности в основном в воздушных сетях 6 — 10 кВ, имеющих большие запасы прочности по изоляции, при соответствующей эксплуатации и принятии мер Iс∑ исключения феррорезонансных процессов. Большинство специалистов предлагают уменьшить предельные значения Iс∑ для сетей, работающих с изолированной нейтралью, или полностью отказаться от использования режима изолированной нейтрали, прежде всего в кабельных сетях 6 — 10 кВ.

Литература:

В.А.Шуин, А.В.Гусенков. Защиты от замыканий на землю в электрических сетях 6-10 кВ.
Лихачев Ф. А. Замыкания на землю в сетях с изолированной нейтралью и с компенсацией емкостных токов. М.: Энергия, 1971.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Требования ПУЭ

В Правилах нормам и требованиям к глухозаземленной посвящена глава 1.7, приведем наиболее значимые выдержки из нее:

Для подключения нейтрали к контуру заземления необходимо использовать специальный проводник.
При выборе места под заземляющее устройство следует исходить из минимально допустимого расстояния между ним и нейтралью.
Если в качестве заземления используется жб конструкция фундамента, то к его армирующему основанию следует подключаться не менее чем в 2-х точках, это гарантирует наиболее эффективную защиту.
Сопротивление заземляющего проводника для трехфазной цепи электрической сети 0,4 кВ имеет ограничение 4-е Ома. В исключительных случаях эта норма может быть пересмотрена исходя из характеристик грунта.
В линии глухозаземленной нейтрали запрещено устанавливать предохранители, защитные устройства и другие элементы, способные нарушить целостность проводника.
Правилами предписывается обеспечить заземляющему проводнику надежную защиту от механических повреждений.
ВЛ должна быть оборудована дублирующими заземлителями, они устанавливаются в начале и конце линии, на отводах, а также через каждые 200 м.
Дублирующее заземление должно выполняться и на вводе потребителя и обязательно указываться в схеме щитка ВРУ.
При организации бытовых однофазных сетей от ВРУ должна выполняться разводка тремя проводами, один из которых фаза, второй – ноль (N) и третий – защитный (РЕ).
Скорость срабатывания защитных автоматов, установленных в однофазных сетях с глухозаземленной нейтралью, не должна быть продолжительней 0,40 сек.

В процессе производства, преобразования, транспортировки, распределения и потребления электроэнергии используется трехфазная симметричная система проводов. Достичь такой симметричности стало возможно путем приведения фазных и линейных напряжений в одинаковое состояние. В результате, на всех фазах образуется равномерная токовая загрузка, а также одинаковый сдвиг фаз токов и напряжений.

Однако во время функционирования всей этой системы рано или поздно возникают аварийные ситуации в виде обрыва провода, пробоя изоляции и прочих специфических неисправностей, приводящих к нарушениям симметрии трехфазной системы. Последствия таких нарушений должны быть устранены как можно скорее. Большую роль в этом играет степень быстродействия релейной защиты, на работу которой влияет изолированная и глухозаземленная нейтраль. Каждый из этих режимов имеет свои достоинства и недостатки и применяется в наиболее подходящих условиях. В любом случае от их состояния во многом зависит нормальное функционирование релейной защиты.
