Как выбрать однофазный стабилизатор напряжения: типы и характеристики устройств

Шаг №5 — На сколько сильно падает напряжение?

На предыдущих 4х шагах мы выяснили, что для дома требуется стабилизатор с плавной и точной регулировкой (под это подходят электромеханические/гибридные или тиристорные аппараты). Узнали, что при однофазной сети нужен однофазный стабилизатор, а при трехфазной — один трехфазный или три однофазных (в каких случаях и какой, указано на Шаге №2). На Шаге №3 определились, нужен ли нам морозостойкий прибор или он будет стоять внутри дома, в отапливаемом помещении. И на Шаге №4 высчитали, необходимую мощность прибора.

И вот мы подошли к тому маленькому, но очень важному моменту, о котором забывают 80% людей при выборе стабилизатора. В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор

Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме

В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор. Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме.

Зависимость выдаваемой мощности стабилизатора от падения напряжения в электросети.

Как видим с графика выше, при падении напряжения до 170В, стабилизатор сможет выдать максимум 85% от своей мощности. Если брать для примера, аппарат на 10 кВт, то получаем:
10 * 85 / 100 = всего 8,5 кВт
при напряжении в 140В имеем 65% от мощности:
10 * 65 / 100 = всего 6,5 кВт
если же у нас просадки доходят до 110В, то на выходе можно рассчитывать только на 40% мощности, а это:
10 * 40 / 100 = всего 4 кВт

Именно по этой причине все электрики в один голос советуют брать стабилизатор напряжения с запасом по мощности минимум на 30%.

Ситуация с повышенным напряжением встречается не так часто, но запас по мощности нужно брать и в этом случае:

Зависимость выдаваемой мощности стабилизатора при повышенном напряжении.

Уже при 255В стабилизатор начинает терять в мощности, а при 275В способен выдать только 80% от заявленных значений. При 280В идет защитное отключение.

Пятое правило:

При пониженном или повышенном напряжении падает мощность любого стабилизаторов. Поэтому всегда нужно брать стабилизатор «с запасом» по мощности (как минимум, на 30%).

Посмотрите на лампочки

Еще один интересный нюанс, который редко затрагивают авторы в других статьях.
Между прочим, нюанс весьма полезный для рассмотрения, так как зачастую потребители в своих отзывах описывают негодование по поводу помаргивающих лампочек
после установки стабилизатора напряжения.
А ведь они хотели избавиться от этой проблемы, установив стабилизатор.
На самом деле не все так просто.
Большинство современных стабилизаторов имеют ступенчатый принцип работы.
Это и релейные и тиристорные и симисторные стабилизаторы.
То есть абсолютное большинство.
Так вот при их работе можно наблюдать эффект мерцания ламп накаливания или галогенных ламп.
Данный эффект может наблюдаться даже у стабилизаторов с плавной регулировкой то есть электромеханических.
Это возможно, когда на линии работают сварочные аппараты.

Какой тип стабилизатора выбрать?

Раньше популярными были электромеханические стабилизаторы.
Они работали плавно и с высокой точностью (до 3% погрешность).
Однако среди недостатков была медленная скорость и узкий диапазон входных напряжений.
Сегодня модели с сервоприводом выбирают все реже.

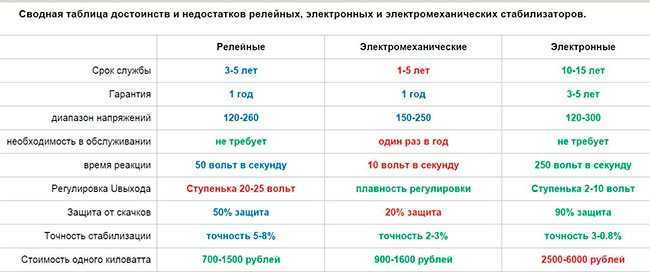

Основными типами стабилизаторов являются релейный и электронный.

К электронным моделям обычно относят тиристорные и симисторные.
Они работают быстро не содержит внутри подвижных частей, требующих обслуживания.
Имеют широкий диапазон входных напряжений и высокую точность.
Два последних параметра зависят от количества установленных силовых ключей.

Типы

Стабилизаторы делятся на несколько групп в зависимости от фазности:

  1. Однофазные стабилизаторы.
  2. Трехфазные.

Типы приборов в зависимости от принципа работы механизма:

  1. Релейные. Имеют высокую скорость регулирования, высокий коэффициент полезного действия (КПД), низкую точность стабилизации, ограниченную мощность на выходе, не влияют положительно на искаженную синусоиду. Недорогие. К ним относятся такие популярные приборы Voltron РСН-10000, Power АСН-10000, Энергия АСН-5000, UPower АСН-8000, Райдер RDR RD10000, Райдер RDR RD8000 (релейный электронный стабилизатор автомат).
  2. Электромеханические (сервоприводные). Имеют высокую точность стабилизации при низкой скорости регулирования, реакции, надежности. Нет искажения дугового. высокий КПД, низкая цена. К ним относятся, например, Энергия СНВТ 10000, стабилизатор напряжения Luxeon LDS 500 SERVO.
  3. Симисторные. Работают посредством ключей-симистров, которые следует замыкать либо размыкать. Бесшумные, имеют невысокую точность стабилизации, но быстро реагируют на изменения в сети, способны выдержать перегрузки. Надежные, КПД чуть ниже предыдущих видов. Цена высокая. К ним относятся LVT АСН-350С, Volter СНПТО 9 (у).
  4. Феррорезонансные. Плюсы: надежные, высокоточные, с отличным быстродействием, выдерживают значительное давление. Идут в паре с конденсаторами. Минусы: маленький диапазон регулирования, не работают при перезагрузках и на холостом ходу, имеют средний КПД. Имеют большой диаметр и вес, металлический. Редкие и сравнительно дорогие. Сюда относятся стабилизатор напряжения Елтис TERRA-10000, Elim-Украина СНАФ-1000.
  5. Преобразователи в режиме онлайн и с ШИМ (широтно-импульсной модуляцией). Преобразуют переменный ток в постоянный, автономные. Приемлют широкий диапазон напряжения на входе, выдают на выходе качественную синусоиду, высокоточные, имеют высокое КПД, систему вентиляции, охлаждения, защиту от замыкания в проводниках. Дорогостоящие. Volter 7, 9, 11,14 пттм.
  6. Магнитные, электромагнитные, ступенчатые, на транзисторах, с управлением и другие.

Советы от профессионалов

Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к

они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

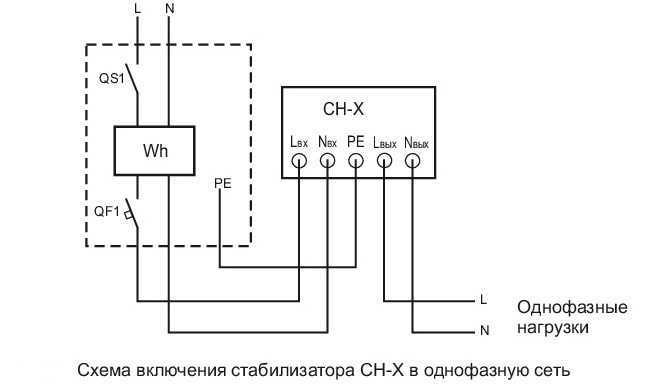

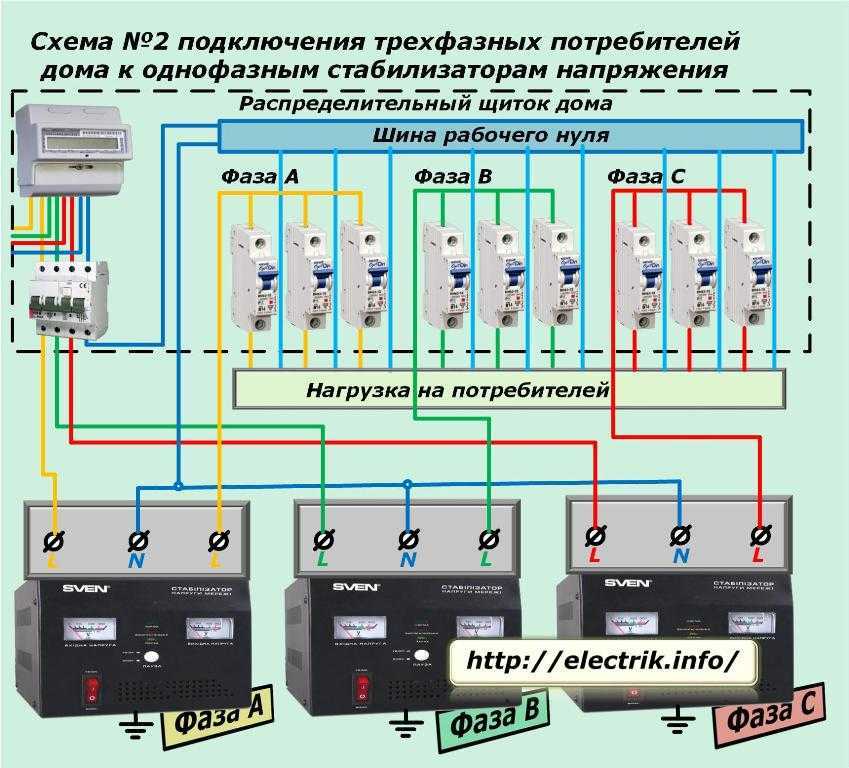

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

ЕЩЕ ВАЖНО ЗНАТЬ 2 нюанса о СН

Кроме важных моментов, есть 2 нюанса, которые следует учитывать при выборе устройства.

3 вида мощности — активная, реактивная и полная

Мощность аппаратуры указывается в киловаттах (кВт), но потребляемая ею мощность включает в себя также реактивную составляющую (кВар). Сумма этих составляющих даёт полную потребляемую мощность устройства — кВа, которая указывается в паспорте СН.

При подключении стабилизатора на всю квартиру это не имеет значения — этот нюанс уже учитывался при расчёте автомата. При установке розеточного устройства это также в расчёт не принимается — в бытовых электроприборах значения активной (кВт) и полной (кА) мощности близки.

Кроме того, в паспорте прибора указываются оба вида мощности.

Это важно учитывать при подключении электродвигателей и насосов к индивидуальным стабилизаторам

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

Какие бывают стабилизаторы

Стабилизация напряжения может быть реализована различными способами.

По конструкции стабилизирующие устройства можно разделить на две группы:

  • Электромеханические устройства;
  • Электронные устройства;

К первой группе относятся стабилизаторы с серводвигателем. Ко второй группе относятся следующие приборы:

  • Релейные стабилизаторы;
  • Устройства на полупроводниковых ключах (тиристоры, симисторы);
  • Приборы с двойным преобразованием;
  • Феррорезонансные стабилизаторы.

Каждое устройство обладает определёнными достоинствами и недостатками. Они хорошо заметны при сравнении технических параметров, поэтому для выбора конкретной модели нужно знать принцип работы каждого стабилизатора для дачи или дома.

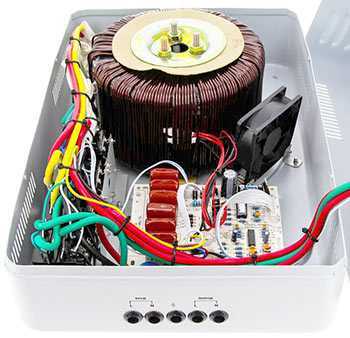

Стабилизатор с релейным переключением

Релейный стабилизатор напряжения выравнивает сетевое напряжение путём коммутации обмоток силового трансформатора. Принцип его работы крайне прост. Входное напряжение поступает на первичную обмотку силового трансформатора и одновременно на плату контроля и управления. Вторичная обмотка разделена на одинаковые секции и число витков в ней больше, чем в первичной. То есть трансформатор в случае необходимости может повышать или понижать подаваемое напряжение. Плата управления включает в себя выпрямитель, контроллер и транзисторные ключи, управляющие электромагнитными реле.

Если напряжение сети отклонилось от номинала на определённую величину, контроллер через транзисторный ключ включает реле. Оно своими контактами изменяет коэффициент трансформации, то есть переключает вторичную обмотку на повышение или понижение. В результате напряжение на выходе постоянно удерживается в допуске, но оно никогда не будет равно 220В, поскольку, переключая секции обмотки, устройство допускает ступенчатое, а не плавное изменение напряжения. Но чем большее количество реле применяется в схеме устройства, тем выше его точность.

Релейный стабилизатор обладает следующими положительными качествами:

  • Хорошая скорость переключения;
  • Большой интервал входных напряжений;
  • Неискажённая форма напряжения;
  • Доступная цена.

Недостатки релейного устройства:

  • Ступенчатое переключение;
  • Низкая точность;
  • Шум при работе;
  • Возможное подгорание контактов.

Релейные стабилизаторы так же имеют ограничение по мощности, что определяется невозможностью контактов реле коммутировать слишком большие токи.

Стабилизатор с серводвигателем

Электромеханический стабилизатор напряжения так же, как и релейный, работает с использованием силового трансформатора. В устройстве имеется плата контроля, но она управляет регулировкой не с помощью реле, а выбирает угол поворота серводвигателя. На его оси установлена каретка с угольным роликом или щёткой, которая перемещается по обмотке силового трансформатора. Пропорционально углу поворота изменяется напряжение на выходе.

Устройство обеспечивает очень точную установку выходного напряжения, но скорость выравнивания напряжения очень низкая. Приведем небольшой пример. Если напряжение сети будет меньше определённого предела, импульсный блок питания персонального компьютера может на доли секунды отключиться и пока серводвигатель перемещает контакт чтобы повысить напряжение,  компьютер уйдёт в перезагрузку. Таким образом, можно потерять важные данные.

Главным недостатком электромеханического стабилизатора считается необходимость регулярного обслуживания. Пыль и грязь, попадающие под движущийся контакт, могут подгорать или вызывать появление искр, поэтому электромеханические стабилизаторы нельзя применять там, где используется газовое оборудование.

К преимуществам сервоприводного стабилизатора можно отнести следующие параметры:

  • Высокая точность установки;
  • Большой интервал входных напряжений;
  • Низкая цена.

Но критичные особенности сервоприводных стабилизаторов – медленное выравнивание напряжения, шум при работе и необходимость регулярного обслуживания, существенно снижают область их применения.

Принцип работы

Во время работы инверторного стабилизатора осуществляется два основных процесса:

  1. Преобразование входного переменного тока в постоянный.
  2. Преобразование постоянного тока в переменный.

Первый процесс осуществляет выпрямитель и корректор коэффициента мощности. Другими словами, когда переменный и нестабильный ток входит в стабилизатор, он проходит через фильтр частот и в выпрямителе превращается в постоянный.

Он приобретает практически синусоидальную форму. Плюсом такого преобразования является достижение очень высокого коэффициента мощности. Этот коэффициент равняется почти единице. Далее этот ток накапливается в конденсаторах. Их еще называют вторичным источником энергии.

После этого постоянный ток продолжает движение к инвертору, который уже делает ток переменным и синусоидальным. Этот инвертор работает таким образом, что переменный ток получает частоту, равную 50-ти герцам, и напряжение, равное 220-ти вольтам.

Примечательным фактом является то, что кварцевый генератор, который является составной частью инвертора, делает это преобразование с очень высокой степенью точности. Конечно, работой каждой составной части стабилизатора, который относится к инверторному типу, управляет микроконтроллер.

Именно благодаря использованию инверторов и осуществлению двух процессов преобразования тока этот стабилизатор называют инверторным или же стабилизатором двойного преобразования.

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

  • высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
  • среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Принцип действия релейного стабилизатора напряжения

В первую очередь, в стабилизаторе замеряется входящее напряжение, далее, в зависимости от полученных результатов, с платы управления посылается сигнал на открытие того или иного реле, соответственно электрический ток с одной из отпаек автотрансформатора, уменьшенный или увеличенный до нужного значения, поступает на выводы стабилизатора, к потребителю.

В качестве примера работы стабилизатора, давайте примем, что каждый отвод автотрансформатора даёт +/- 15 Вольт изменения напряжения, работает это следующим образом:

— Если напряжение в сети 220В – оно сразу передаётся к потребителю, коэффициент трансформации при этом 1. Соответственно в пределах от 205В до 235В (220В +/-15В), напряжение на выход стабилизатора, будет передаваться без изменений.

— Как только входящее напряжение опускается до значения, меньшего чем 205 Вольт, задействуется первая вторичная обмотка автотрансформатора, с коэффициентом трансформации 1,075, тем самым на выходе снова получается 220 В (205*1,075). В этот момент отвечающее за этот отвод автотрансформатора рале замыкается, пуская ток на выходные контакты стабилизатора, а все другие размыкаются.

Далее, пока напряжение не упадет еще на 15В т.е. до 190В (205В-15В), будет продолжать действовать эта вторичная обмотка с тем же коэффициентом трансформации, таким образом, если в сети напряжение упадет до 196В (граница переключения на следующий режим), на выходе получается 211В (196*1,075).

— Когда входящее напряжение опускается ниже 190В, срабатывает очередное реле, а предыдущее размыкается, тем самым включается следующая вторичная обмотка автоматического трансформатора, с коэффициентом трансформации уже 1,15 и напряжение на выходе опять становится 220В (196*1.15) и так далее, каждые 15В переключается обмотка до, допустим, 145В – после чего стабилизатор уходит в защиту.

— Если же наоборот, напряжение в сети возрастает выше 235В, с помощью соответствующего реле задействуется понижающая вторичная обмотка, с коэффициентом трансформации 0,94 и опять же напряжение в сети выравнивается до требуемых 220В (235*0,94).

Думаю, теперь, принцип действия релейного стабилизатора вам понятен, теперь давайте рассмотрим какие у стабилизатора этого типа сильные и слабые стороны, в каких сферах его лучше всего применять.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Что важнее: точность или диапазон работы?

Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.

Советы по выбору стабилизатора от Ortea

В начале своей статьи «Что важно при покупке стабилизатора?»
производитель сразу предостерегает потребителя от выбора стабилизатора по минимальной цене

Место для монтажа и комплектующие

Следует помнить, что установка стабилизатора напряжения в доме должна выполняться только после счетчика учета электроэнергии. Хоть и малое ее количество берет прибор для своей работы, но даже за эти крохи может оштрафовать энергонадзор. Также нужно знать, что после самостоятельного монтажа вся ответственность за возможные последствия целиком ложиться на хозяина дома.

Данный прибор плохо переносит повышенную влажность. Поэтому для его установки, необходимо выбрать сухое помещение с хорошей циркуляцией воздуха. А если для монтажа выбрана ниша, нужно проверить из чего состоят облицовочные материалы. Необходимо полностью исключить рядом с прибором все то, что может легко воспламениться.


Настенный стабилизатор напряженияИсточник trimhouse.ru

К месту, где будет размещаться стабилизатор, требуется свободный подход, для удобства в его обслуживании. А если он навешивается на стену, то нужно позаботиться о надежном креплении. К тому же и сама перегородка должна быть достаточно крепкой и соответствовать нормам пожарной безопасности.

Чтобы правильно подключить стабилизатор напряжения, необходимо грамотно подобрать кабель. Можно взять обычный ПВС с тремя жилами. Только требуется правильно подобрать их сечение. Обычно сверяются с вводным кабелем, который подключается к автомату главного ввода. Лучше подобрать жилы идентичные его проводам.

Если в приборе не предусмотрена функция байпаса, то желательно реализовать ее своими силами. Можно воспользоваться автоматом модульного типа. Но когда возникнет необходимость отключить стабилизатор, работающий на холостом ходу, то сначала нужно обесточить весь дом, а затем перекинуть провода. Это крайне неудобно.


Байпас для стабилизатора напряженияИсточник nergos.ru

Поэтому лучше приобрести трехпозиционный переключатель и дополнительный провод типа ПУГВ. Последний и выполнит роль обходной линии, которая запитает дом на прямую, если в сети напряжение в норме, при отключенном стабилизаторе. А специальный тумблер позволит проводить эту операцию одним щелчком.

Эксперты рекомендуют подключать стабилизатор к сети через УЗО. Это также советует и производитель прибора. Можно использовать обычный вводный дифференциальный автомат. Он вполне способен справиться с утечками электроэнергии.

Видео описание

Видео продемонстрирует, как правильно подключить стабилизатор напряжения «Ресанта» на весь дом:

Подключение стабилизатора

Перед монтажными работами обязательно обесточивают весь дом. Для этого достаточно выключить вводной автомат в распределительном щитке. Но лучше и после этого проверить отсутствие напряжения в сети дома специальным указателем.

Правильно подключить стабилизатор напряжения поможет сам производитель. Обычно на корпус прибора наносится схема, которая и станет маленькой шпаргалкой. Но, в основном, процесс довольно прост. Необходимо только сначала найти на корпусе контактные клеммы.

Если их три, то действия следующие:

  • Находится фазный провод, идущий от вводного автомата. На колодке в корпусе стабилизатора выбирается клемма с надписью «Вход». Производится соединение.
  • К контакту с названием «Выход» необходимо подключить фазный провод, который отвечает за распределение нагрузки. То есть, идущий по всему зданию.
  • На нулевую клемму стабилизатора подсоединяют жилу, идущую от автомата с нулевым потенциалом. Причем провод подключают сначала к прибору, а затем к защите.


Схема подключения стабилизатораИсточник market-crimea.com

Такая схема считается упрощенной, поскольку рабочий ноль объединяется внутри корпуса. Теперь рассмотрим, как правильно установить стабилизатор напряжения в частном доме, если в прибор вмонтирован клеммник на 5 контактов. В этом случае на колодке будет, кроме фазного входа и выхода, еще две такие же клеммы для нуля. А в дополнение еще один контакт с обозначением PE. Он расположен посередине и на него крепиться PE-проводник (защитное заземление).

А далее нужно применить правило для письма и чтения. То есть, двигаться слева-направо. Левая половина клеммника отвечает за вход. К ней подключаем фазу и рабочий ноль, идущие от вводного автомата. К правой половине таким же образом подсоединяем проводку здания. Фазовый провод к одноименному выходу, а ноль на клемму с обозначением «N».

Перед первым включением стабилизатора необходимо выключить все электроприборы в доме и повытаскивать вилки их шнуров из розеток. Правильно подключенный прибор работает без посторонних шумов, почти неслышно.

Видео описание

Видео покажет, как подключить стабилизатор напряжения 220 В для дома:

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
