Ремонт водонагревателей термекс: обзор основных неисправностей и правила выполнения своими руками

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

  • Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
  • Кронштейн позволяет прикрепить бак к стене.
  • Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.
  • Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
  • Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
  • Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.
  • Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
  • Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
  • Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
  • Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.
  • Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
  • Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
  • Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
  • Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.
  • Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
  • Термометр снаружи бака позволяет определить температуру воды.
  • Электронные схемы, осуществляющие контроль и управление.
  • Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Когда ремонтировать водонагреватель должен мастер

Даже небольшой водонагреватель Термекс 50 литров ремонтируют профессионалы, если:

  • прибор находится на гарантии;
  • срабатывает аварийное отключение;
  • электронный блок сбросил программу, перезапускается только специалистом.

Иногда причина кроется в неисправности перепускного клапана. Если его не прочищать регулярно, то он может прийти в негодность. Если отказало УЗО, то его нужно заменить. Но в то же время УЗО не даёт системе включиться в работу, если где-то в схеме возникла неисправность, перегорела спираль. УЗО расположено на подводящем шнуре перед вилкой.

Зная устройство водонагревателя, проводя своевременный уход за ним, можно обеспечить длительный безремонтный период работы.

Самостоятельный ремонт водонагревателя Термекс — видео

Каждое лето коммунальщики проводят подготовку к очередному осенне-зимнему сезону и на время отключают горячую воду.

Настоящим спасением для городского жителя на период проведения плановых работ становится водонагреватель: достаточно перекрыть вентиль горячего водоснабжения и включить бойлер, чтобы через пару часов из крана потекла горячая вода.

Однако любая техника может давать сбои, и водонагреватель — не исключение. Нередко при очередной попытке запустить бойлер пользователь сталкивается с неожиданной проблемой — электроприбор не включается при нажатии кнопки/кнопок включения.

Причин данной неполадки может быть несколько и все их можно устранить своими руками, не вызывая мастера.

Для начала уточним, какие элементы управления могут быть на бойлере, и какие функции они выполняют.

Кнопки на корпусе водонагревателя Термекс

Как правило, на панели водонагревателей (Термекс, Аристон, Электролюкс и др.) с механическим контролем присутствуют следующие кнопки и переключатели:

  • Режим I — включение первого ТЭНа;
  • Режим II — включение второго ТЭНа;
  • Регулятор температуры — при повороте ручки терморегулятора по часовой стрелке происходит увеличение температуры до +75 градусов;
  • Кнопка УЗО (устройства защитного отключения) — срабатывает автоматически при появлении утечки токов на корпусе бойлера.

На панели современных моделей накопительных нагревателей Ariston можно также встретить дополнительные кнопки:

  • Eco — при нажатии на нее запускается система очистки/обеззараживания застоявшейся воды. Если оставить кнопку ECO на водонагревателе включенной, спустя определенное время (1-2 недели) система обеззараживания будет автоматически запускаться раз в месяц в профилактических целях;
  • FAST — кнопка включения системы быстрого нагрева. По умолчанию бойлер работает на стандартном уровне мощности. Включение кнопки Fast на водонагревателе Аристон запускает дополнительный ТЭН, что ускоряет процесс нагрева воды.

Основные системы управления проточных водонагревателей

Перед тем как приступать к ремонту проточного водонагревателя своими руками, следует понять его устройство и принцип действия. Основные элементы проточного водонагревателя:

  • Нагревательный элемент – ТЭН.
  • Реле давления.
  • Датчик температуры.

Помимо этого, в схеме обязательно имеются провода с различной маркировкой, а также кнопка включения устройства и регулировка температуры воды (в более дорогих моделях). Производители водонагревателей очень часто используют стандартную схему управления, включая в неё новые элементы.

2 схемы управления водонагревателями

Выше представлены схемы устройств разных моделей проточных водонагревателей. Как видно, в данных водонагревателях предусмотрены нагревательные элементы, до которых электрический ток проходит через реле регулировки температуры, реле давления и переключатель. Оба реле в схеме несут защитную функцию, и расцепляют сеть, если какие-либо параметры не соответствуют норме. Переключатель служит для регулировки рабочей мощности прибора.

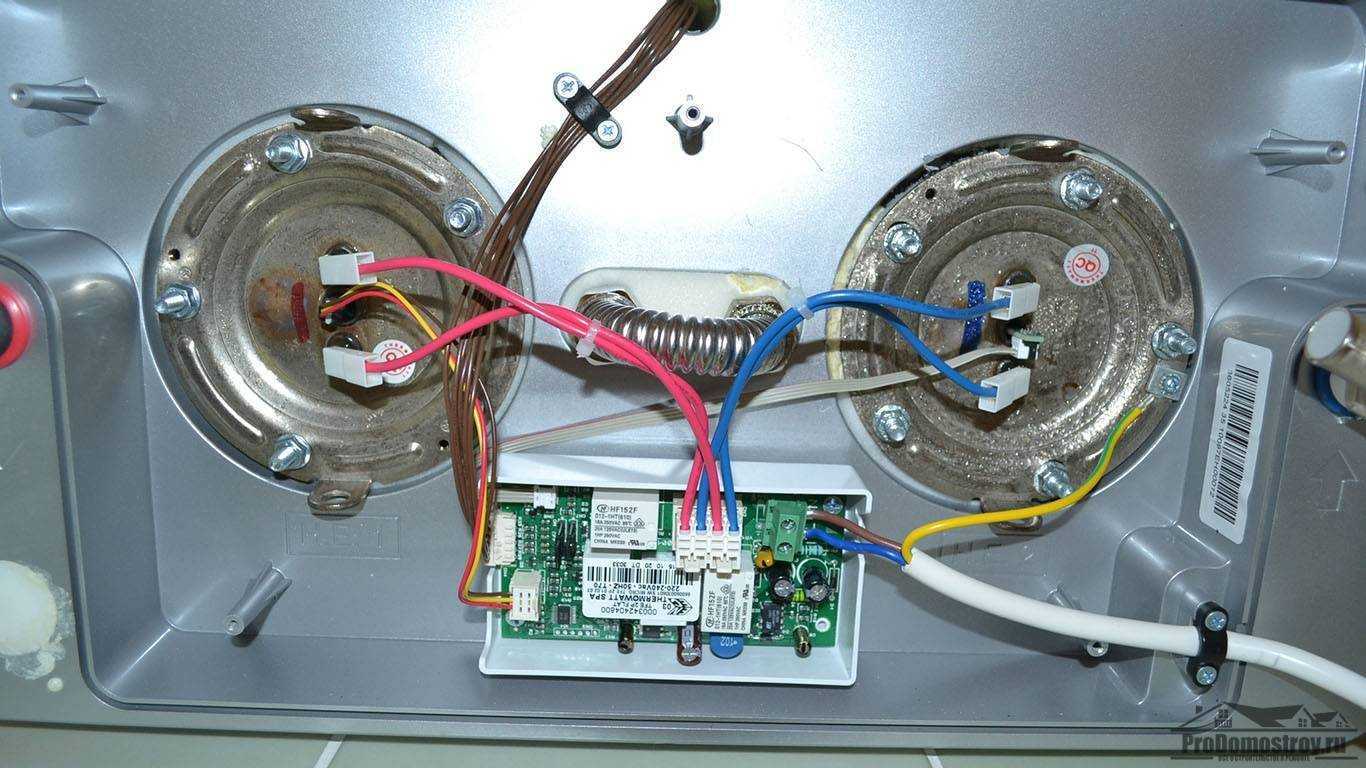

Нижняя схема дополнительно оснащена электронной платой, которая осуществляет управление устройством. В обоих схемах предусмотрено устройство защитного отключения

Помимо фазного и нулевого провода здесь также предусмотрено подключение заземления. Схема простая, её подключение можно произвести самостоятельно, воспользовавшись индикаторной отвёрткой, чтобы определить приходящую фазу и ноль.

Схема управления водонагревателем Thermex

Практически ничем не отличается вышеприведённая схема от предыдущей. Немного иное расположение элементом, но функционал остаётся прежним. 2 нагревательных элемента позволяют сильнее или слабее нагревать жидкость. За их срабатывание отвечает реле, сигнал на которое отправляет установленный раннее термостат.

Дополнительным элементом в данной схеме является считывающий датчик, который подключён к реле. Включение ТЭНов может происходить в автоматическом режиме.

Возможные причины поломки

Бойлер плохо греет воду, если у него вышли из строя важные конструктивные элементы. Это может быть:

 Теплонагревательный элемент (ТЭН). Представляет собой несколько трубок. Этот элемент может выйти из строя после продолжительного использования нагревателя или при нарушении режимов его работы.

ТЭН

 Анод. Он изготавливается из некорродирующей стали, на поверхности которой присутствует тонкое покрытие из магния. Его замена – это штатная процедура, с которой владельцам водонагревателей приходится сталкиваться не реже, чем раз в год.

Магниевый анод

 Термостат. Благодаря этому элементу поддерживается заданная температура воды. Когда он выходит из строя в системе происходит сбой.

Термостат бойлера

 Прокладки. Они выполнены из эластичных материалов, которые со временем из-за продолжительного воздействия воды и высоких температур теряют свои свойства. Их приходится заменять.

Резиновые уплотнители для бойлера

Кроме вышедших из строя внутренних частей конструкции причиной охлаждения потока могут оказаться и внешние факторы.

Лампа не горит и вода остается холодной

Вероятнее всего причина кроется в неисправностях, связанных с ТЭНом. Возможно, он полностью вышел из строя, или на нём образовался слой накипи, который мешает прогревать воду. В этом случае устройство отключается.

Если водный поток остается холодным, и лампа продолжает не гореть, возможно, это говорит о том, что вышел из строя предохранительный клапан или проводка. Если в первом случае ремонт можно будет провести самостоятельно, то при неполадках с электроникой лучше обратиться за помощью к специалисту.

Вода нагревается только до определенной температуры

Когда достигнув определенных температурных показателей, бойлер «Термекс» прекращает греть воду, или нагрев происходит медленно, существует вероятность, что в агрегате неисправен ТЭН. Как показывает практика, данный элемент приходится менять в среднем раз в 3–4 года. При интенсивной эксплуатации бойлера, ТЭН выходит из строя за более короткий срок.

Если водонагреватель «Термекс» не греет воду, скорее всего, это происходит из-за того, что в процессе нагревания воды из нее «выпариваются» различные вещества, вроде солей. Они оседают на внутренних частях водонагревателя, в том числе, на ТЭНе. Это снижает его теплопередачу. Покрывающий данный элемент известковый налет просто не дает ТЭНу полноценно контактировать с рабочей средой. В этом случае нагревательный элемент необходимо демонтировать и почистить.

Другими причинами могут быть замыкание или обрыв. Убедиться в этом можно только с помощью мультиметра или тестера. Если ТЭН сгорел полностью, самостоятельный его ремонт невозможен. Элемент придется полностью заменить.

Лампа горит, но вода не греется

Если бойлер «Термекс» не греет воду лампочка горит при этом, причина может быть в следующем:

  1. 1 Неправильно положение тумблера регулятора температуры. На панели управления есть специальный рычажок, благодаря которому можно изменять нагрев водного потока. Бывает так, что человек случайно может изменить его положение. Для решения проблемы достаточно изменить местоположение тумблера.
  2.  Сработал термостат. У данного элемента иногда случаются сбои. Чтобы это исправить, достаточно включить кнопку теплозащиты. У водонагревателей «Термекс» она находится внизу бака, под крышкой.

Тумблер водонагревателя

Это основные, но далеко не единственные причины того, почему бойлер не греет воду.

Номенклатура

Модель Champion – классический круглый корпус, покрытие биостеклофарфор. Качественная и недорогая модель – пользуется большой популярностью и имеет хорошие отзывы.

Представлена в следующих модификациях:

  • Водонагреватель Thermex ER 50 V

    Thermex ER 50 V;

  • Thermex ER 80 V;
  • Thermex ER 100 V;
  • Thermex ER 150 V;
  • Thermex ER 200 V;
  • Thermex ER 300 V;
  • Thermex ER 80 H;
  • Thermex ER 100 H.

Champion slim — Небольшой диаметр – всего 36см. Покрытие биостеклофарфор. Идеальное решение для небольших квартир.

Модификации данной модели:

  • Водонагреватель Thermex ES 50 H

    Thermex ES 30 V;

  • Thermex ES 40 V;
  • Thermex ES 50 V;
  • Thermex ES 60 V;
  • Thermex ES 70 V;
  • Thermex ES 80 V;
  • Thermex ES 50 H.

Termex flat plus – безупречный дизайн, плоский корпус, белоснежное цветовое решение и электронное управление с LCD-дисплеем.

Модель представлена в следующих модификациях:

  • Водонагреватель Flat Plus IF 50 H

    Thermex IF 30 V;

  • Thermex IF 50 V;
  • Thermex IF 80 V;
  • Thermex IF 100 V;
  • Thermex IF 30 H;
  • Thermex IF 50 H;
  • Thermex IF 80 H.

Termex round plus – водонагреватели классического стиля. Гарантия безотказной работы 7 лет.

Представленные в линейке модификации:

  • Водонагреватель Термекс IR 100 V

    Thermex IR 10 V;

  • Thermex IR 15 V;
  • Thermex IR 80 V;
  • Thermex IR 100 V;
  • Thermex IR 150 V;
  • Thermex IR 200 V;
  • Thermex IS 30 V;
  • Thermex IS 50 V.

Thermo power – Наиболее мощная и самая современная модель. Двойная площадь нагревательных элементов, и мощность 2.5 Квт. Двойная гарантия, и двойная эффективность. Тэны из нержавеющей стали и вездесущий биостеклофарфор.

Водонагреватель Thermex ES 50 V

Модели:

  • Thermex ERS 80 V(Thermo);
  • Thermex ERS 100 V(Thermo);
  • Thermex ESS 30 V(Thermo);
  • Thermex ESS 50 V(Thermo);
  • Thermex ESS 80 V(Thermo).

Возможно, Вас заинтересует статья о проточных водонагревателях Термекс.

Статью о проточных электрических водонагревателях на кран читайте здесь.

Hit – Самая компактная модель. Идеальна для небольших квартир. Биостеклофарфор и пластмассовый корпус. Предназначен для крепления над мойкой.

Представлен в следующих модификациях:

  • Thermex H 10 O;
  • Thermex H 15 O;
  • Thermex H 30 O;
  • Thermex H 10 U;
  • Thermex H 15 U.

Thermex Praktik – классическая круглая форма и бак из нержавеющей стали. Гарантия качества и долговечности.

Водонагреватель Thermex Round Praktik IRP 80 V

Модификации:

  • Thermex IRP 30 V;
  • Thermex IRP 50 V;
  • Thermex IRP 80 V;
  • Thermex IRP 120 V;
  • Thermex ISP 30 V;
  • Thermex IRP 50 V.

Thermex light – Миниатюрный корпус необычного дизайна, из пластмассы, похож на детский воздушный шарик. Сочетание характеристик проточных и накопительных нагревателей. Вместимость бака до 30 литров позволяет быстро нагреть воду. Удобен для дач.

На рынке представлены три модификации этой линейки:

  • Thermex Light MS 10;
  • Thermex Light MS 15;
  • Thermex Light MS 30.

Thermex Combi – новое направление в области водонагревателей комбинированного типа, с бойлером косвенного нагрева.

Работает как от внутренних нагревательных элементов, так и от сторонних источников тепла: центральное или газовое отопление. Имеет огромный плюс в экономии электроэнергии.

Водонагреватель THERMEX ER 80 V (combi)

Модель представлена в следующих видах:

  • Thermex ER 80V;
  • Thermex ER 100V;
  • Thermex ER 120V;
  • Thermex ER 200V;
  • Thermex ER 300V.

Все электронагреватели фирмы Thermex проходят сертификацию на соответствие требованиям ГОСТ.

Возможно, Вам будет также интересна статья о том, как почистить водонагреватель Термекс.

Статью об установке и подключении водонагревателя Термекс читайте здесь.

Прочитав эту статью, Вы узнаете о нюансах ремонта водонагревателя Термекс своими руками.

Устранение неисправностей: ремонт водонагревателя Термекс

При подсоединении и эксплуатации и ремонте прибора могут возникнуть следующие проблемы:

  • срабатывание устройства защиты при установке нового аппарата;
  • сбой настроек;
  • возможно, понадобится произвести подстройку крепящих элементов;
  • неисправность розетки;
  • сгорел ТЭН;
  • на стенках бака набралась накипь;
  • агрегат долгое время не работал;
  • нужна замена термоизоляционной пасты.

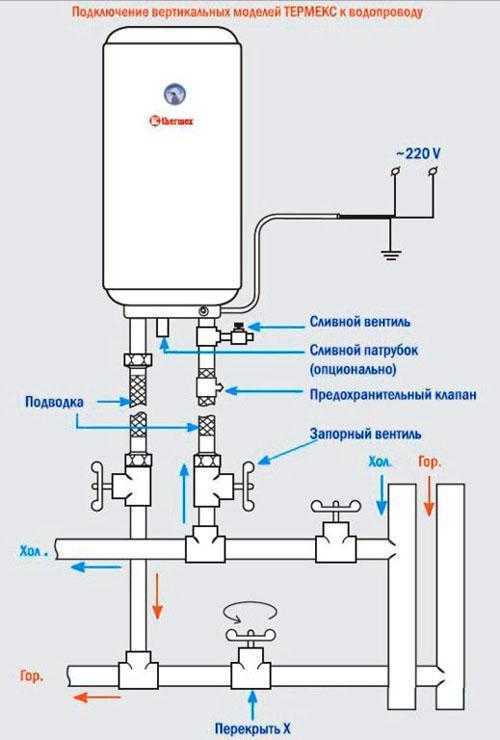

Схема клапанов водонагревателя.

  1. При установке нового маленького «Термекса» бывают случаи самовольного срабатывания аварийного отключения от электрической сети. При такой ситуации не устанавливайте нагреватель в режим максимальной мощности, а срочно вызывайте мастера.
  2. В аппарате температурный режим контролирует электромеханический блок, не имеющий отдельного блока питания. При отключениях и перепадах тока в электрической сети происходит нарушение работы автоматики. В таком случае бойлер надо полностью перезапустить.
  3. Очень часто скобы для креплений установлены на баке в разных плоскостях. Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты. Если крепеж выполнен штамповкой, то это сделать не удастся — тогда установите на анкеры стальные шайбы.

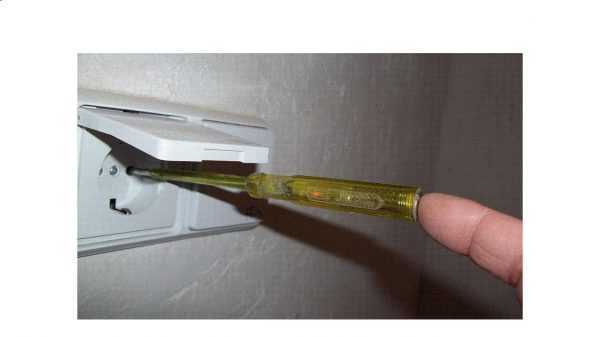

  4. Проверяется целостность контактов розетки, и если они обгорели, то она заменяется новой.

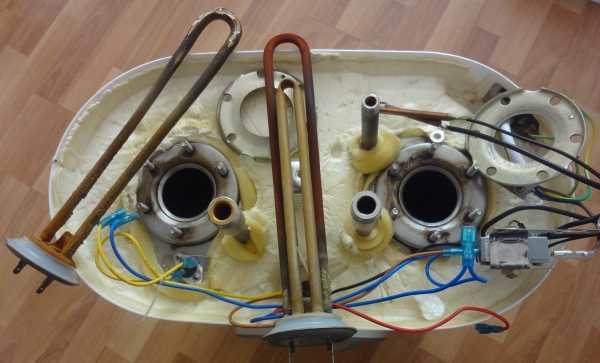

  5. При длительной эксплуатации бойлеров может сгореть ТЭН или выйти из строя магниевый защитный анод. Чтобы определить это, надо разобрать прибор, если он вертикального исполнения. Если у вас горизонтальный вариант, то его снимать не надо — замена сгоревшего ТЭНа или анода производится через отверстие крепления нагревателей или патрубок.

https://1popechi.ru/www.youtube.com/watch?v=6IrIM1KH8RA

Перед разборкой «Термекса» его отключают от сети и водопровода перекрытием вентиля подачи холодной воды и вынув шнур из розетки. Выливают из бака воду при помощи шланга, подсоединенного к патрубку холодной воды. После этого открутите подводку горячего конца и откройте ручку обратного клапана.

Бак снимают со стены и ставят на пол вверх ногами. Чтобы снять крышку, надо открутить два боковых винта-самореза и третий, находящийся под наклейкой под нижней частью самой крышки — она свободно сойдет со своего места. Под ней на фланце установлены нужные вам детали: магниевый электрод, термостат и ТЭН.

Очищают это место от накипи и проверяют целостность этих узлов.

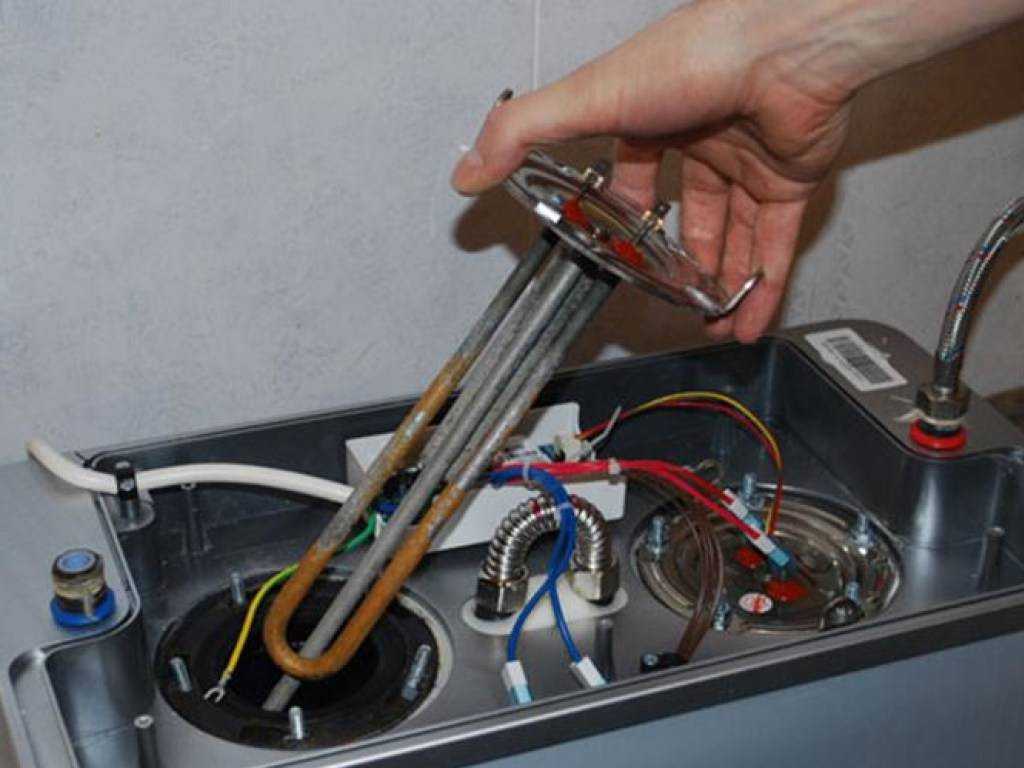

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий

https://1popechi.ru/www.youtube.com/watch?v=EueZZhkV_2A

Если у вас есть запасной ТЭН с прокладками, то просто вкрутите его на место сгоревшего. В противном случае придется покупать новый нагреватель.

  1. Еще один вариант плохой работы бойлера — скопление на его стенках накипи. Бак и патрубки надо очистить от нее. Затем проверяют, есть ли протечки в корпусе, и при их наличии водонагреватель придется полностью заменить.
  2. Если бак долгое время не работал и в нем находилась вода, то накопившийся конденсат может повредить фланец. При обнаружении на его поверхности ржавчины попробуйте ее прочистить, а если это невозможно, купите новый фланец.

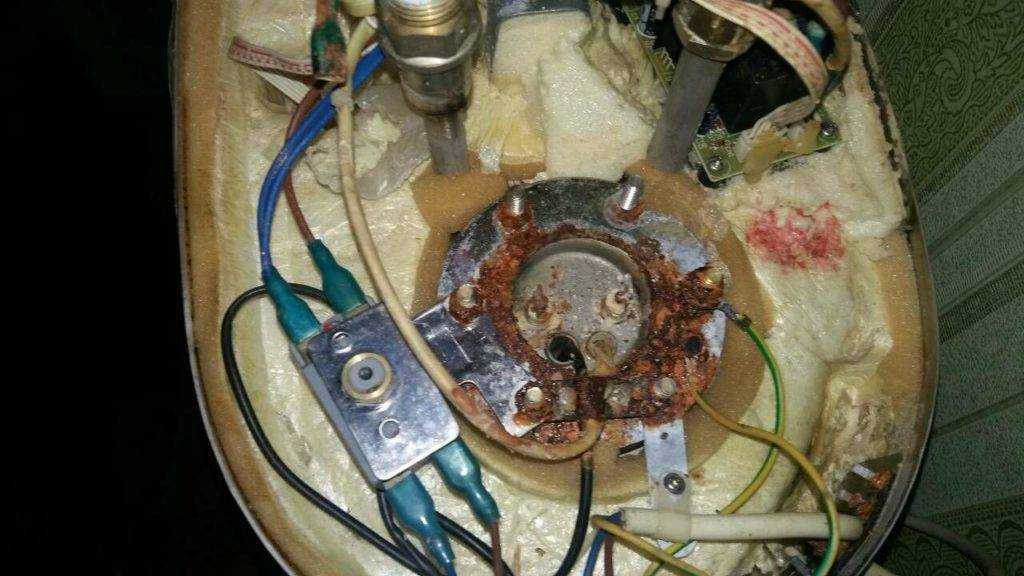

  3. Ржавчина может испортить гайку, удерживающую магниевый электрод, тогда придется заменить и ее.
  4. Рядом с фланцем находится датчик черного цвета — он предохраняет бойлер от перегрева. С корпусом он соединяется при помощи пасты. Если при проверке окажется, что она засохла, то ее заменяют.

После окончания ремонтных работ водонагревателя своими руками все детали устанавливают на место и подвешивают бак. Присоединяют его к электрической и водяной сетям и проверяют работу всех элементов агрегата.

https://1popechi.ru/www.youtube.com/watch?v=H7CqE93r1WI

Основные сведения об устройстве бойлера


Старейший концерн по производству водогрейной аппаратуры для домашнего использования поставляет свою продукцию в страну с 1995 года. Она соответствует всем международным и российским стандартам. К бренду «Термекс» относятся и приборы «Чемпион», «Квадро», «Блиц». То есть, их устройство идентично основной марке. Водогрейная аппаратура Термекс в качестве нагревателя использует только электрические элементы, влажные и закрытые. В линейке продукции имеются;

  • накопительные приборы различной емкости;
  • проточные устройства;
  • комбинированные, проточно-накопительные системы.

Своевременная очистка и замена анода продлит срок службы основного элемента.


Независимо от принципа накопления и подачи воды, устройства имеют общие функциональные узлы, которые со временем приходят в негодность, и требуется ремонт водонагревателя Термекс:

  1. Накопитель, состоящий из оболочки, внутреннего бака и теплоизоляционного слоя между ними. Внутренний сосуд выполнен из оцинкованной стали или имеет эмалевое покрытие. Внешняя оболочка из пластика или металла с порошковым окрашиванием.
  2. Нагревательный комплекс в виде одного или двух открытых элементов и анода к каждому из них. Смонтированы электроды с закреплением на одной платформе, которая снимается снаружи, откручиванием крепежа.
  3. Контролирующая процесс аппаратура – температурный датчик, термостаты, электронные системы управления, предохранительный клапан.
  4. Монтажные прокладки, патрубки, краны и вентили для подсоединения прибора в систему.
  5. Электропроводка с предохранителями, щитком, и сетевым обустройством, УЗО и заземляющий контур.

Все внутренние накопительные баки могут быть либо эмалированными, либо оцинкованными. Все они имеют магниевый анод в паре с ТЭНом.

Проточные системы используют сухой элемент в медной оболочке, они не принимают накипь, но разрушаются, если в подводке имеются алюминиевые детали. Вода, проходящая через алюминиевый радиатор, несёт ионы, которые разрушат медный корпус нагревателя.

Поиск причины поломки

Перед тем, как начать ремонт, необходимо выяснить, в чем причина неполадки.

Предварительно это можно понять без разборки самого аппарата.

Основные неисправности электроводонагревателей — это:

  • аппарат не включается;
  • срабатывает защита от короткого замыкания (УЗО);
  • водонагреватель не греет воду, либо не соблюдает норму нагрева;
  • потек бойлер.

Если появилась течь, необходимо выяснить в каком месте течет. Если это потекла прокладка ТЭНа, то такой дефект легко устраним. Нужно просто ее заменить на новую, тем более, что стоят они копейки.

Стоит заметить: если вода капает с самого корпуса водонагревателя, то, наверное, проще будет купить новый аппарат, потому что такой дефект практически неисправим. В водонагревателях в первую очередь выходят из строя водонагревательные элементы – ТЭНы, так как именно они являются основным рабочим элементом конструкции.

Узнать, как сделать правильный выбор водонагревателя и не ошибиться, можно здесь: https://teplo.guru/vodonagrevateli/ariston-termeks-elektrolyuks.html

Предварительно понять, что вышел из строя именно нагревательный элемент можно по таким косвенным признакам:

  • срабатывает защитная автоматика;
  • выбивает автомат на счетчике;
  • нагрева воды не происходит, либо аппарат плохо греет;
  • шипение водонагревателя и выход воды мутной консистенции с неприятным запахом.

При таких симптомах наибольшая вероятность выхода нагревательного элемента из строя. Это можно определить и по внешнему виду самого ТЭНа – повреждена оболочка.

Иногда ТЭНы перегорают и без видимого повреждения оболочки, тогда это можно определить с помощью тестера.

Если на клеммах омметр показывает бесконечность, значит обрыв нихромовой спирали.

Если же ноль, значит где-то есть короткое замыкание. В любом случае такому элементу нужна замена.

В ряде случаев ТЭН выходит из строя по следующим причинам:

  • ТЭН отработал свой срок;
  • агрегат был включен без воды;
  • водонагреватель находился длительное время в выключенном состоянии, но вода не была слита;
  • резкие перепады напряжения в сети.

В любом случае ТЭН нужно менять. Конечно проще всего воспользоваться услугами мастера, но сменить ТЭН вполне возможно и самостоятельно. Необходимо предупредить, что ремонт нужно делать в определенной последовательности, чтобы не было путаницы. Это является важным залогом успешного ремонта.

Ответы на частые вопросы по кнопкам водонагревателя Термекс

Все накопительные водонагреватели (бойлеры) работают по одному и тому же принципу, и имеют схожее устройство.

Вот так выглядит электросхема самого распространенного электроводонагревателя Термекс с механическим управлением:

Как видно из схемы, ничего сложного в устройстве прибора нет.

  1. Работа двух ТЭНов регулируется посредством простой панели управления, на которой имеются устройства контроля и управления нагревом.
  2. Установленные внутри колбы термостаты позволяют плавно регулировать температуру в диапазоне от +7 до +75 градусов.
  3. При остывании воды в накопительном баке нагревательные элементы вновь включаются в работу.

Что делать, если водонагреватель Термекс не включается?

Для начала нужно установить причину неполадки. Как показывает практика, их может быть несколько.

Вот самые распространенные:

  • Неисправна розетка, отсутствует напряжение в сети 220 В. Чтобы проверить это, достаточно подключить к розетке любой другой работающий электрический прибор;
  • Нарушена целостность проводов питания, отсутствует контакт на клеммах нагревательного элемента;
  • Вышла из строя сама кнопка включения/выключения. В этом случае решить проблему поможет замена кнопок ВКЛ/ВЫКЛ на водонагревателе ;
  • Сработала кнопка термозащиты водонагревателя , разомкнув электрическую цепь. Термозащита позволяет исключить перегрева воды, если по каким-то причинам не сработает термостат. Чтобы запустить бойлер, нужно нажать на скрытую кнопку термозащиты. Она расположена непосредственно на блоке термостата;
  • Сработало устройство защитного отключения (УЗО). При одиночном срабатывании УЗО можно сбросить кнопку аварийного отключения водонагревателя, нажав на красный переключатель, расположенный на самом устройстве. Если произойдет повторное отключение, это говорит о наличии серьезных дефектов и необходимости ремонта электроприбора.

Проверить работоспособность нагревательных элементов можно при помощи тестера (замером сопротивления). Поврежденный ТЭН ремонту не подлежит, однако всегда можно приобрести новый нагревательный элемент и произвести его замену.

ВИДЕО ОБЗОР

Советы по обслуживанию

Чтобы ремонт водонагревателю требовался как можно реже, следует правильно его обслуживать. Например, необходимо периодически проводить профилактические осмотры бойлера, а также следовать советам, указанным в инструкции.

Самая распространенная проблема владельцев водонагревателей – это накипь. Чтобы предотвратить данное явление, в первую очередь необходимо ставить на воду фильтр предварительной очистки. Если на стенках и патрубках видны отложения, то не следует производить их механическую очистку. В ходе нее образуются царапины, которые в дальнейшем могут привести к коррозии. Лучше всего для удаления накипи пользоваться специальными очищающими средствами.

Например, для того, чтобы удалить известковый камень с бака и тэна, можно использовать раствор уксусной или лимонной кислоты. На 100 процентов воды берут от 3 до 10 процентов кислоты. Причем раствор должен быть достаточно горячим. Нагревательный элемент полностью погружают в раствор, используя для этого емкость подходящих размеров, а бак просто промывают. Также для удаления налета подходят средства для чистки стиральных машин.

Не допустить образование накипных отложений может помочь магнитный преобразователь. Также можно снизить температуру нагрева в баке до 60-70 градусов. При данной температуре не скипаются соли магния и кальция.

Следует помнить, что срок службы магниевого анода существенно продлится, если его своевременно очищать и при необходимости заменять. Причем замену стоит делать один раз в полгода.

Также необходимо следить, чтобы перед включением бойлера в нем обязательно была вода. Когда устройство включено в сеть, нельзя снимать защитную крышку. Не рекомендуется использовать водонагреватель без заземления. Необходимо также учесть, что водонагреватели не подходят для систем водоснабжения, в которых давление превышает 0,6 МПа.

Если в водонагревателе имеется электронный дисплей, то на нем могут отображаться коды основных ошибок, с которыми лучше ознакомиться, так как иногда они могут позволить существенно сэкономить на ремонте бойлера.

Чаще всего можно увидеть три ошибки:

  • «Vacuum» (Е1). Означает, что бак при включенном нагревательном элементе не может полностью заполнить вода. В таком случае достаточно отключить тэн и подождать, пока бак полностью заполнится жидкостью.
  • «Sensor» (Е2). Данный сигнал свидетельствует о неработающем термодатчике. В этом случае надо отключить водонагреватель от сети на полминуты, а потом перезапустить устройство.
  • «Over Heat» (Е3). Показывает, что вода нагрелась до значения более 95 градусов. Для предотвращения поломки надо запустить кнопкой защитный термостат.

О том, как ремонтировать водонагреватель Thermex, смотрите в следующем видео.

Перечень основных неисправностей Термекс и способы их решений

Теперь можно переходить к наиболее частым поломкам бойлеров Термекс, и узнать способы, как их можно отремонтировать, затратив минимальное количество времени и сил.

Водонагреватель перестал работать, не загорается лампа индикации

Такая проблема достаточно редкая, и не всегда в данной ситуации виноват бытовой прибор. Основной причиной отказа от работы водонагревателя может быть просто неисправная розетка, для проверки которой потребуется мультиметр или индикаторная отвёртка.

Последовательность проверки рабочего напряжения в розетке:

Включить мультиметр, выставить параметр измерения переменного напряжения, и поместить щупы в одно, и во второе отверстие розетки. Индикация щупов не имеет значения. Добиться качественного контакта. Если прибор показывает 220 В с небольшим отклонением (плюс или минус 10-15 В), тогда розетка исправна. Если значение меньше 200 В, или 0, то необходимо отремонтировать розетку.

Проверка напряжения мультиметром

Также можно проверить розетку с помощью индикаторной отвёртки. Вставить отвёртку в первое, а затем и во второе отверстие розетки. Там где находится фаза, загорится сигнальный светодиод на отвёртке. При соприкосновении с нулём, отвёртка гореть не будет.

Проверка розетки индикаторной отвёрткой

Если розетка исправна, то следует с помощью мультиметра проверить исправность провода водонагревателя. Для этого мультиметр включают в режим прозвонки и прикладывают щуп с одной стороне к вилке, а с другой – к клеммной коробке бойлера, куда подходит питающий провод. Звуковой сигнал означает целостность провода. Если один, или оба провода повреждены, то их следует заменить новыми.

Бойлер не нагревает воду, но лампа индикации горит

Такая проблема решается только одним способом – заменой нагревательного элемента. Лампа индикации показывает, что питание приходит на ТЭН, но он не срабатывает.

Снятие ТЭНа с водонагревателя

Последовательность замены ТЭНа в водонагревателях Термекс:

  1. Отключить водонагреватель от промышленной сети, вытащив вилку прибора из розетки.
  2. Слить воду из водонагревателя. Снять патрубок со сливного крана, одеть на него резиновую трубку, которую потом вывести в ванную или любую ёмкость.
  3. Снять защитный пластиковый кожух, который крепится металлическими винтами, спрятанными под наклейками от производителя.
  4. Далее снять клеммы подачи рабочего напряжения с ТЭНа. Они могут быть закреплены болтами, или одеваться на нагревательный элемент с помощью специальных разъёмов.
  5. Открутить болты в количестве шести штук, которые крепят фланец нагревательного элемента к корпусу водонагревателя.
  6. Снять ТЭН и заменить его на новый. Установка нового ТЭНа осуществляется в обратном порядке.

Перед заменой нагревательного элемента всегда следует убедиться в его однозначной неисправности. Для этого надо использовать мультиметр, на котором включают режим проверки сопротивления. Если прибор показывает ноль, то это означает пробой диэлектрического материала и замыкание проволоки на корпус ТЭН а. Если единицу – обрыв проволоки внутри трубки нагревательного элемента.

Нагрев воды происходит слишком медленно

Существует 3 возможные причины неисправности:

  1. Нагревательный элемент покрылся слоем накипи, препятствующей быстрому нагреву жидкости.

Пример большого количества накипи на нагревательном элементе

  1. Термостат частично вышел из строя. По достижении определённой температуры (намного меньше заданной), термостат отключает нагревательный элемент, если сломается, или пропускает недостаточное напряжение на ТЭН.
  2. В более современных водонагревателях установлены блоки управления и контроля. При его поломке может осуществляться недостаточная подача электроэнергии на ТЭН, на дисплее это отобразится в виде ошибки.

Чтобы очистить ТЭН от накипи, его необходимо снять с водонагревателя (описано выше) и заложить в пластиковую ванночку с жидкостью, которая имеет активные химические элементы. Например, можно использовать бытовое средство «Крот», очень эффективно работает, когда необходимо избавиться от накипи или ржавчины.

На какие параметры нужно обращать внимание

Чтобы правильно подобрать автоматику, которая обеспечит безопасность потребителя, следует учесть основные рекомендации. Основными из них считается:

сила тока в оборудовании;
мощность
оборудования;
соответствие параметров УЗО параметрам водонагревателя.

Подводя итоги, в качестве рекомендации требуется отметить, что наилучшим вариантом считается защитное устройство со степенью защиты в 30 мА. УЗО бывают однофазные, используемые для электросети с напряжением 220 В. Трехфазные устройства применяются в сетях 380 В.

Если УЗО подбирается для частного дома, то оптимальным вариантом считается автоматика с маркировкой С16 или С25.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
