Что такое коробка уравнивания потенциалов и как её используют?

Мотивы для применения выравнивания потенциалов

Для начала следует определиться с тем, что вызывает разность и, как следствие, последующую необходимость выравнивания:

• возникновение статического электричества;
• различие в строении и структуре конструкций из металла;
• повышенное атмосферное давление, возникающее при неблагоприятных погодных условиях, например, грозе;
• влияние блуждающего тока.

Все выполненные из металла устройства соединены друг с другом, поэтому при появлении разницы потенциалов между отдельными конструкциями при прикосновении человека к нескольким объектам сразу приводит к удару током.

Обратите внимание! Примером такой опасности является ситуация, когда человек принимает душ и получает электрическую травму. Это происходит вследствие того, что ток проходит по человеческому телу, как по проводнику, от предмета с большим потенциалом к объекту с меньшим

Человек, касающийся двух проводников

Во избежание подобных опасных для жизни людей ситуаций уменьшается или устраняется разность потенциалов с применением заземления.

Назначение и устройство ШДУП

Причина поражения электрическим током

Дополнительная система уравнивания электрических потенциалов охватывает следующие обязательные элементы:

• Все без исключения приборы, расположенные в помещениях повышенной влажности — в ванных комнатах, на кухнях, в подвалах и чердаках частных строений — и подлежащие заземлению.
• Элементы металлических конструкций, непосредственно примыкающие к этим помещениям и выходящие за их планировочные границы.
• Нулевые проводники системы заземления. К ним подключаются все остальные выравнивающие отводы.

В случае отсутствия на данном ответвлении нулевых N проводников вся система подключается к РЕ шине, установленной в распределительном шкафу на вводе в здание.

Данная процедура также распространяется на нагревательные шины системы «теплый пол», наглухо замуровываемые в бетонные покрытия. Перед их монтажом потребуется закрыть комплект стальных трубок металлической сеткой, которая впоследствии подсоединяется к системе, в которой предусмотрена шина ШДУП. Для обеспечения дополнительной защиты в цепях питания нагревательных приборов рекомендуется устанавливать УЗО на ток до 30 мА (смотрите п. 7.1.88 ПУЭ).

Способы соединения элементов, подключаемых к шинам ШДУП типа У4, бывают самыми различными. Широко практикуются следующие типовые схемы:

• радиальный способ подключения к элементам уравнивания потенциалов;
• подключение шлейфом, обеспечивающим непрерывность цепи выравнивания.

Параметры проводников ДСУП

ДСУП

Для системы дополнительного уравнивания потенциалов подходят только специально предназначенные для этих целей проводники. Согласно положениям ПУЭ (смотрите п. 1.7.138) их характеристические размеры должны удовлетворять следующим требованиям:

• при соединении двух собственных проводящих частей оборудования в качестве основного выбирается сечение меньшего из защитных проводников, подсоединяемых к заземляемым частям;
• при соединении собственных и сторонних проводящих элементов оборудования или приборов за основу берется половина сечения защитного проводника, подключаемого к открытой части заземляющего контура.

Минимальные значения сечения медных проводников, применяемых в системах ДСУП и не входящих в состав силового кабеля, должны соответствовать требованиям пункта 1.7.127 ПУЭ. Величина этого параметра выбирается, исходя из следующих соображений:

• она должна быть равной 2,5 мм2 при условии надежной механической защиты от деформаций и других посторонних воздействий;
• ее значение достигает 4 мм2 в случае отсутствия необходимой защищенности.

Общая схема ДСУП помимо всего перечисленного включает в свой состав элементы защиты от молний и грозовых разрядов.

Монтаж выравнивающей коробки

Перед тем как устанавливать коробку для выравнивания потенциалов, требуется составить схему подключения. Она позволяет не допустить грубых ошибок в процессе монтажа и определить наиболее подходящее месторасположения. Устройство должно быть расположено таким образом, чтобы к нему имелся лёгкий доступ.

Установку следует начинать с прокладывания заземляющего проводника от основной шины до уравнивающей коробки. Затем необходимо закрепить коробку. На этапе строительства здания её легко расположить в полой или сплошной стене, если же монтаж осуществляется уже в готовом помещении, то корпус КУП придётся монтировать открытым способом. После закрепления коробки можно переходить к подключению следующих деталей:

1. Труб горячей и холодной воды.
2. Канализационной трубы.
3. Корпуса ванны (если она металлическая, а не акриловая).
4. Отопительного радиатора в ванной комнате.
5. Короба металлической двери.
6. Экрана тёплого пола.
7. Решётки вентиляции.

Перед соединением металлических деталей их поверхность следует тщательно зачистить. Это необходимо сделать для обеспечения максимально надёжного контакта и более эффективной работы всей системы. Если вместо металлических трубопроводов в доме используются пластиковые трубы, то для их соединения применяются специальные диэлектрические вставки, равномерно установленные по всему контуру системы выравнивания потенциалов.

Провода, которыми будут соединяться составляющие системы выравнивания, должны проходить по заранее продуманным трассам. От каждого проводника по радиальной траектории к коробке должен быть проложен отдельный кабель. Коробку также нужно соединить с розетками и кабелями с помощью заземляющих кабелей.

Несмотря на то что коробка ШДУП выполняет важную защитную функцию, она не может быть установлена повсеместно. Исключения составляют дома старого фонда, в которых заземление реализовано по схеме TN-C, когда используется объединённый PEN-проводник. Если в таком случае произойдёт обрыв нулевого провода, то выравненные потенциалы создадут опасность электротравм в домах, где КУП отсутствует.

Исправить ситуацию поможет переход на заземляющую схему TN-C-S. Она реализуется путём раздвоения PEN-проводника, находящегося в распределительном щитке, на отдельные PE и N кабели. Их присоединяют к заземлительному контуру и подключают с помощью медного проводника к основной шине, отвечающей за заземление.

Особенности установки схемы в квартирах

Учитывая их высокую компактность и отсутствие лишнего пространства, установка коробки с шиной может быть выполнена в следующих местах:

• непосредственно в ванной, рядом со светильником;
• в санузле, её можно скрыть за обшивкой труб.

При монтаже системы выравнивания потенциалов в квартире, необходимо учитывать важную особенность. Ведь согласно современным требованиям, проходящий между этажами стояк с трубами оснащается заземляющей металлической полосой шириной 50 мм, либо оцинкованной проволокой сечением не менее 6 мм. Таким образом отдельно осуществляется заземление и выравнивание потенциалов, что существенно надёжнее и эффективнее.

Схему в этом случае необходимо организовывать следующим образом:

1. Устанавливается распределительная коробка с колодкой.
2. Затем от каждого прибора и металлического предмета к коробке прокладывается индивидуальный провод.
3. Отельный провод монтируется по стене и потолку от электрощита до шины.
4. Проводники тщательно прикручиваются к колодке болтами.
5. Затем при помощи медного провода сечением 6 мм шина подключается к заземляющей пластине или проводнику межэтажного стояка.

Для подключения светильников, розеток, выключателей и металлических предметов необходимо использовать медный провод с сечением 4 мм. Для соединения распределительного щитка — до 6 мм. Подключение труб отопления выполняется при помощи специальных хомутов. Рекомендуется использовать оцинкованные хомуты — они невосприимчивы к коррозии и отличаются длительным сроком эксплуатации.

Организовав систему выравнивания потенциалом, можно тем самым обеспечить свою безопасность, минимизировав риск поражения электрическим током.

Как правильно устанавливать

Установка представленной системы выполняется относительно быстро и легко, поскольку в ней используется исключительно заземляющий провод

При подсоединении разных проводников, нужно уделить пристальное внимание безошибочности и качественности выполнения контактных соединений

Точки установки

Для выполнения подключения понадобится:

• Коробка ШДУП У4 ;
• провода;
• крепежи и сборочные материалы.

Абсолютно любые работы с силовыми линиями начинают с оформления точного проекта, в соответствии с ним станут монтироваться и подсоединяться провода, размещаясь коробке. Данная схема составляется с учетом места расположения стальных конструкций. Необходимо заметить, что эти мероприятия нужно выполнять до завершения ремонтных работ, особенно отделочных, таким образом, пользователь сумеет закрыть заземляющие провода.

Крепежи защиты

В первую очередь протягивается заземляющий провод от основной заземляющей шины, к точке монтажа КУП. Затем, с использованием нужного инструментария, выполняется установка коробки из пластмассового корпуса совместно с крышкой. В середине корпуса размещается шина из меди, для подсоединения проводов от стальных конструкций. Запрещено выполнять присоединение заземлений исходящих от силового оборудования, таких как розетки/выключатели.

Дополнительная информация! После завершения установки коробки и основного кабель, выполняется подсоединение токоведущих проводов к стальным элементам инженерных внутриквартирных сетей. Для этой цели, применяют разные крепежи в форме хомутов и болтовых соединений. Предварительно перед подсоединением, плоскость зачищают до блеска. После чего, получается высококачественный контакт, обеспечивающий наилучшее функционирование системы.

Таким образом, данная шина выполняет защитную схему в квартирах от ударов электротоком, из-за разницы потенциалов во внутридомовых инженерных сетях. В соответствии с характеристиками, в корпусе одновременно подключаются розеточных группы зданий и металлических конструкций инженерных сетей.

Основная система уравнивания потенциалов (ОСУП)

Обустраивается при возведении дома с «нуля» либо в ходе его капитального ремонта, реконструкции. Система подразумевает наличие главной заземляющей шины, к которой подсоединяются:

• защитный провод «ноль», подающий питание в здание;
• провод, подключаемый к конструкции заземлителя, при его наличии;
• металлический трубопровод водоснабжения (ГВС, ХВС), канализации, газовое оборудование;
• металлические элементы каркаса строения (арматура, закладные и т. п.);
• части воздуховодов, конструкций систем кондиционирования и вентиляции;
• заземлители молниезащиты 2-й и 3-й категории;
• металлическая оболочка (в ряде случаев называемая «броней») кабелей телекоммуникации.

Подсоединение осуществляется радиальным способом: к одной токопроводящей части идет один проводник от ГЗШ. Площадь сечения проводников ОСУП не допускается меньше ½ такого же параметра самого большого кабеля электрооборудования. Обычно использование проводников с площадью сечения свыше 25 кв. мм (по меди или аналогичных по сопротивляемости току материалов) не требуется. Но в любом случае минимальное значение площади проводов в ОСУП (об этом гласит п. 1.7.137 ПУЭ):

• стальных: 50 кв. мм;
• алюминиевых: 16 кв. мм;
• медных: 6 кв. мм.

После того, как все металлические части подключены к ГЗШ, для чего используются хомуты различных диаметров, сама шина подсоединяется к контуру заземления. При обустройстве ОСУП не допускается:

• соединять проводник, идущие к заземлению с «нулевыми», начиная от ГЗШ;
• использовать последовательное соединение проводников, когда один идет за другим: приемлем только параллельный способ;
• интегрировать в цепи заземляющих (РЕ) проводников коммутационные изделия, прерывающие сплошную заземляющую линию.

Опасность

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

https://youtube.com/watch?v=Ume7hhDA5Zc

Уравнивание и выравнивание

Разберем основные понятия и термины:

• Уравнивание потенциалов — нивелирование разности значений электрических потенциалов между металлическими элементами электроустановки, в помещении, где размещается электроустановка, включая токопроводящие элементы здания. При этом опасной считается ситуация, когда появляется возможность одновременного касания человека проводящих частей. Достигается не размыкаемым соединением всех токоведущих частей между собой с помощью проводников.
• Выравнивание потенциалов — это система снижения относительной разности электрических потенциалов между заземлением, доступными к прикосновению проводящими частями электроустановок, поверхностью земли и всеми металлоконструкциями здания. Для этого, система выравнивания потенциалов должна иметь не размыкаемое соединение с рабочим (защитным) заземлителем.

Кроме того, к выравниванию потенциалов относится снижение разности электрических потенциалов на поверхности грунта (пола, перекрытий) для предотвращения эффекта шагового напряжения.

Что означает термин «не размыкаемое»? Все токопроводящие линии соединены между собой постоянно (контактные колодки, винтовые соединения, пайка, сварка и прочее). Не допускается установка размыкающих устройств: плавких предохранителей, выключателей, защитных автоматов. То есть, вся система выравнивания потенциалов представляет собой единый токопроводящий контур, объединенный с аналогичным контуром защитного заземления.

Благодаря этим системам, во всех точках, которых может одновременно коснуться человек, происходит выравнивание электрического потенциала до одинакового значения. Ситуация, когда при одновременном касании в одной точке будет напряжение 220 вольт, а в другой 10 вольт, исключается.

Ваш дом становится абсолютно безопасным.

Реальные примеры появления опасного потенциала в городской многоэтажке

Изначально вся система заземления в новом жилом здании исправна и работает в штатном режиме. Иначе здание просто не примут в эксплуатацию. Но вот проходят годы, у кого-то из жильцов начинается ремонт, на первом этаже, к примеру, появляются учреждения, а то и все здание начинают реконструировать. Опасное напряжение на металлических элементах в квартире может появиться в таких распространенных случаях:

1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Зачем нужно уравнивать потенциалы

В большинстве систем энергоснабжения современных зданий и сооружений нулевой провод связан с заземлением через специальную шину. Металлические части бытовой техники, например, корпус утюга или стиральной, посудомоечной машины соединен с «нулем». При этом на фазе при вводе напряжения имеется защитный автомат, отключающий электричество, если произошел пробой изоляции. Но даже при его срабатывании есть вероятность, что ток через нулевой провод попадет на корпус бытового прибора. Если человек одной рукой схватится, например, за корпус посудомоечной машины, где есть напряжение из-за пробоя изоляции, а второй за батарею отопления, соединяющейся с трубопроводом, уходящим в землю, то получит удар тока.

Молниезащитная конструкция

Повышение разности потенциалов в результате наведения статического электричества от разряда молнии или прямого попадания может снизить эффективность работы системы уравнивания. Молниеотвод и токоотводящий проводник тоже присоединены к контуру заземления. Поэтому нужно все металлические конструкции, электроустройства и защитное оборудование соединить в одну систему, проводники присоединять к шине, которая сообщается с заземляющим контуром. Подобную молниезащитную систему выполняют на входе в здания и там, где не может быть выполнен безопасный промежуток. Это может быть нулевой этаж или поверхность земли.

Важно! При наличии бетонных полов и вблизи мест оборудования молниеотводов выравнивание следует осуществлять возле самой поверхности земли

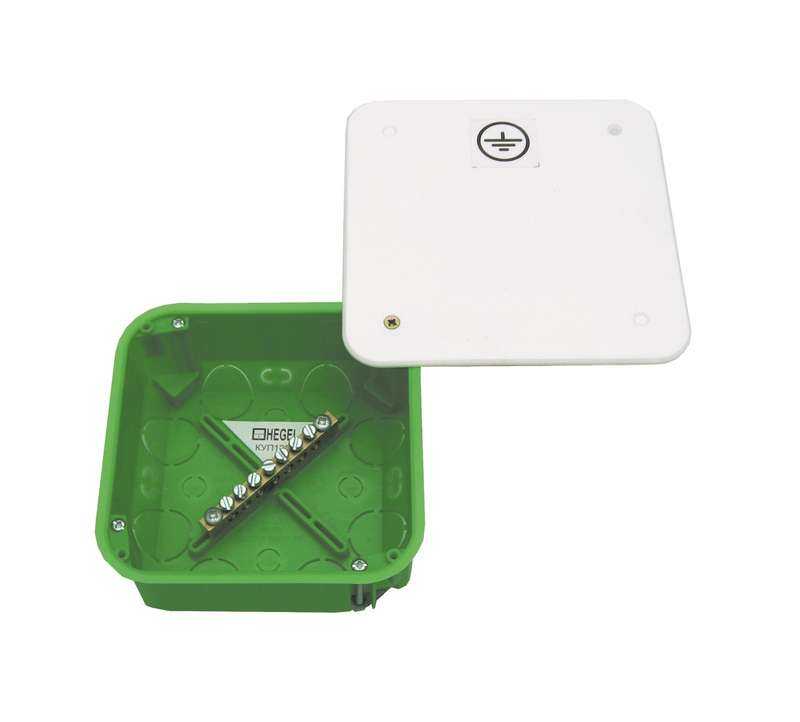

Назначение коробки уравнивания потенциалов

Любое электрооборудование, имеющееся в жилом доме, офисе или здании, при эксплуатации нуждается в уравнивании потенциалов. Этого требуют правила техники безопасности. КУП снижает разность потенциалов. Это касается заземленных металлических частей электрооборудования с поверхностью земли или пола.

Процесс происходит путем соединения заземления с проводниками, уложенными на поверхность. Такая схема снижает напряжение прикосновения в случае замыканий, повреждения изоляции, повышения напряжения и является вариантом уравнивания потенциалов.

Важно! КУП дополняет СУП и обеспечивает безопасность от ударов током в душевых кабинах, а также других объектах с повышенной электрической опасностью. Случаи возникновения разности потенциалов:

Случаи возникновения разности потенциалов:

• при нарастающем статическом электричестве;
• при изъянах металлических изделий;
• во время высокого атмосферного напряжения, к примеру, при грозе;
• действие блуждающих токов также может привести к разности потенциалов.

Вам это будет интересно Особенности многожильного провода

Предназначение КУП

Замыкание на корпусах электроприборов и утечка тока из проводов представляют особую опасность. Зачастую это происходит в ванной комнате, когда человек, дотронувшись до прибора мокрыми руками, получает удар током. Этому способствует поврежденная изоляция, которая проходит вблизи водопроводных труб. В результате этого может возникнуть разность потенциалов.

Уравнивание потенциалов обезопасит от удара электрическим током. Все металлические части бытовой техники, корпусов электрооборудования, водопроводных труб и отопительную систему соединяют в единую цепь при помощи специальных проводников. Это уравнивает электрический потенциал и защищает от удара током при прикосновении.

Примеры использования системы

Обратите внимание! Эффективное заземление — обязательное условие уравнивания потенциалов. Таким образом все металлические предметы и корпуса техники объединяются в один проводник и подключаются к общей шине в землю с распределительным щитком

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

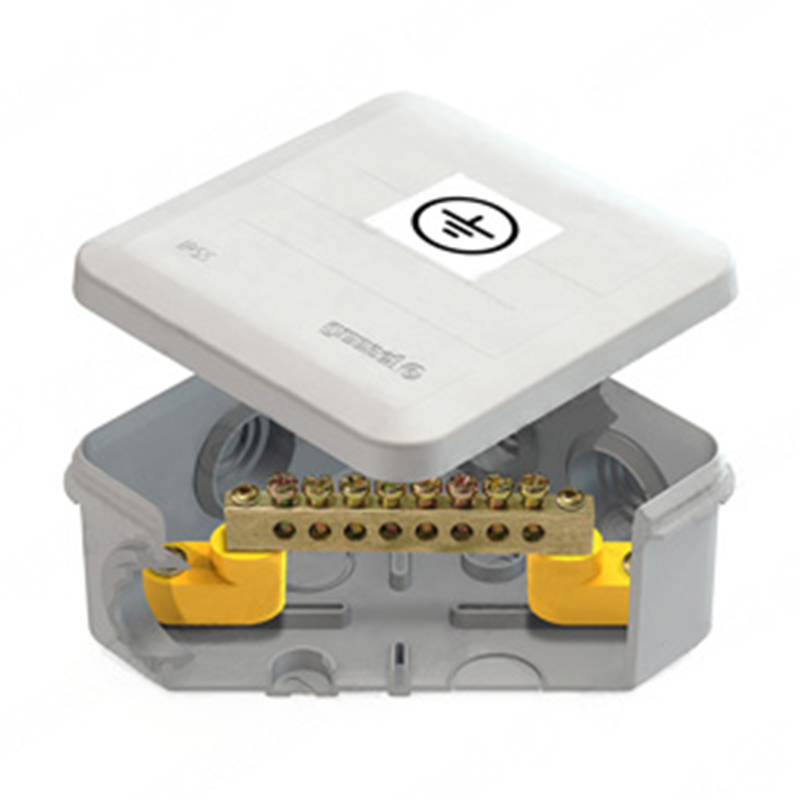

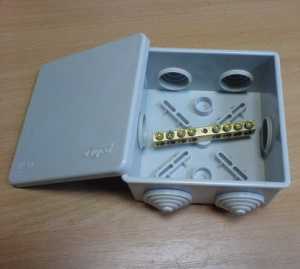

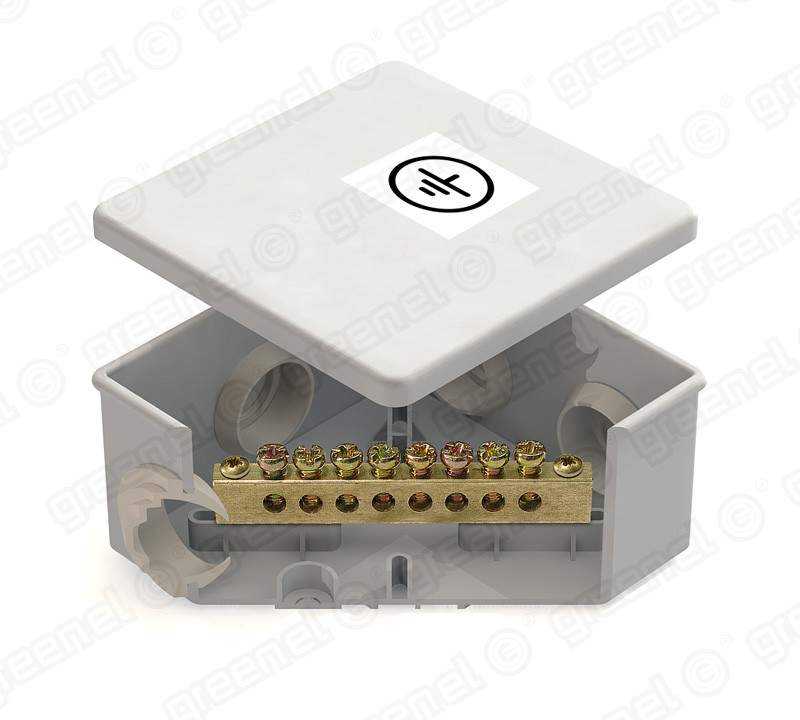

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

• в полостях прилегающих стенных простенков;
• непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Виды СУП

По обеспечению степеней безопасности СУП подразделяется на два вида систем уравнивания:

1. основную — ОСУП;
2. дополнительную — ДСУП.

Разберем их отличия.

Основная система ОСУП

В современных условиях при строительстве здания она входит в проект схемы дома и монтируется до заселения жильцов. В нее входят:

• заземляющий контур;
• главная шина контура заземления (ГЗШ);
• разводка «сетки» РЕ проводников по зданию, подключенной к ГЗШ;
• система проводников уравнивания потенциалов.

На ОСУП возложена функция обеспечения защиты здания от проникновения электрического тока извне по любым металлическим деталям, входящим в его строительные элементы: водо- и газопровод, металлическую пожарную лестницу и др.

Случайно попавший в них высокий потенциал от постороннего источника огромной величины мгновенно достигнет здания и благодаря конструкции ОСУП будет моментально перенаправлен в контур земли, где его энергия будет надежно погашена без причинения вреда строительным конструкциям и внутреннему оборудованию.

Если же молния ударяет в грозозащиту здания, то ее по молниеотводу сразу же направляют на землю в обход конструкции и оборудования дома по кратчайшему пути.

Система ОСУП используется по разным принципам в существующих схемах заземления зданий:

• для TN-C ее запрещено применять. При возникновении необходимости уравнивания потенциалов требуется перейти на один из новых стандартов заземления;

в TN-C-S к схеме ОСУП подключается PEN проводник, приходящий по линии электрического питания от трансформаторной подстанции. Причем на вводе в дом через установленное повторное заземление делается его разветвление через главную заземляющую шину на РЕ и N. К ГЗШ электрически подключаются все сторонние токоведущие части здания РЕ проводниками;

у схемы заземления TN-S защитная роль ОСУП осуществляется через ГЗШ, подключенную к элементам строительных конструкций здания через РЕ-проводники;

для схемы ТТ выполняется индивидуальное заземление дома и подключение к нему РЕ-проводников.

Особенности монтажа ОСУП

Их можно свести к трем важным вопросам:

1. после ГЗШ запрещено в любом месте схемы объединять рабочий ноль N с защитными проводниками РЕ;
2. единственным способом подключения составных элементов ОСУП к ГЗШ является радиальный метод, когда каждый заземляемый элемент дома монтируется индивидуальным проводником. Использование шлейфа в этой ситуации категорически запрещено;
3. врезать любые коммутационные аппараты в схему ОСУП запрещается.

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

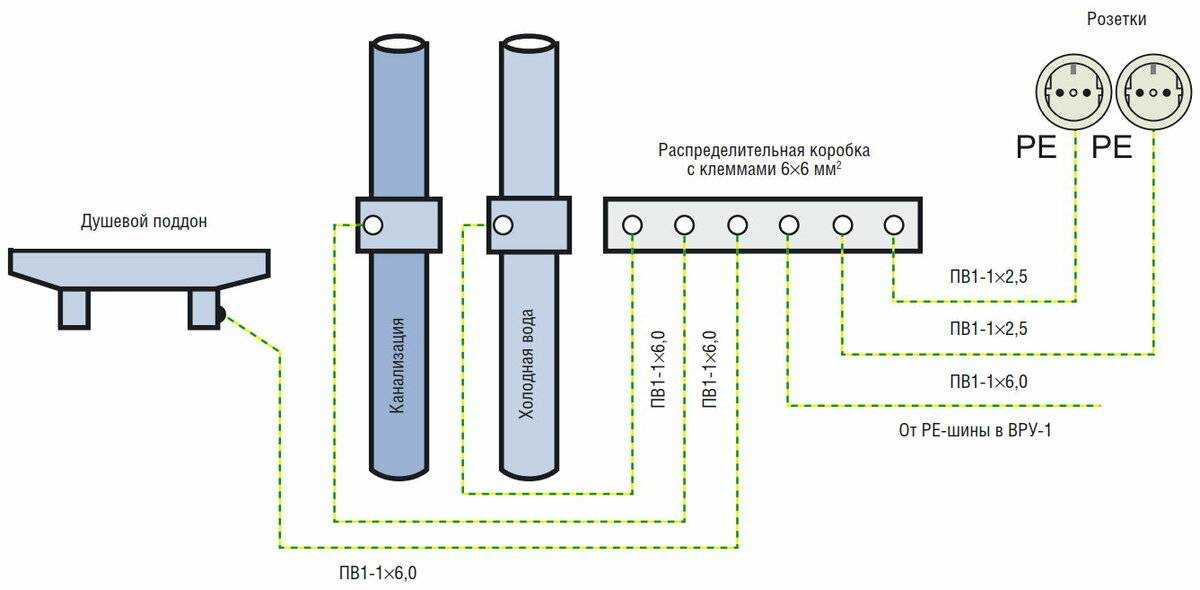

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

• 1 и 2 – трубы подачи холодной и горячей воды.
• 3 – труба канализационной системы.
• 4 – корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
• 5 – радиатор отопления (если таковой имеется в ванной комнате).
• 6 – экран системы «теплый пол».
• 7 – дверной короб (если он из металла).
• 8 – вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Если при подключении проводников системы к коробке с клеммником проблем не будет, то с заземлением труб могут возникнуть некоторые сложности. Исправить ситуацию можно с помощью специальных хомутов зажимов, один из них продемонстрирован на рисунке 6.

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности кабеля Frls

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

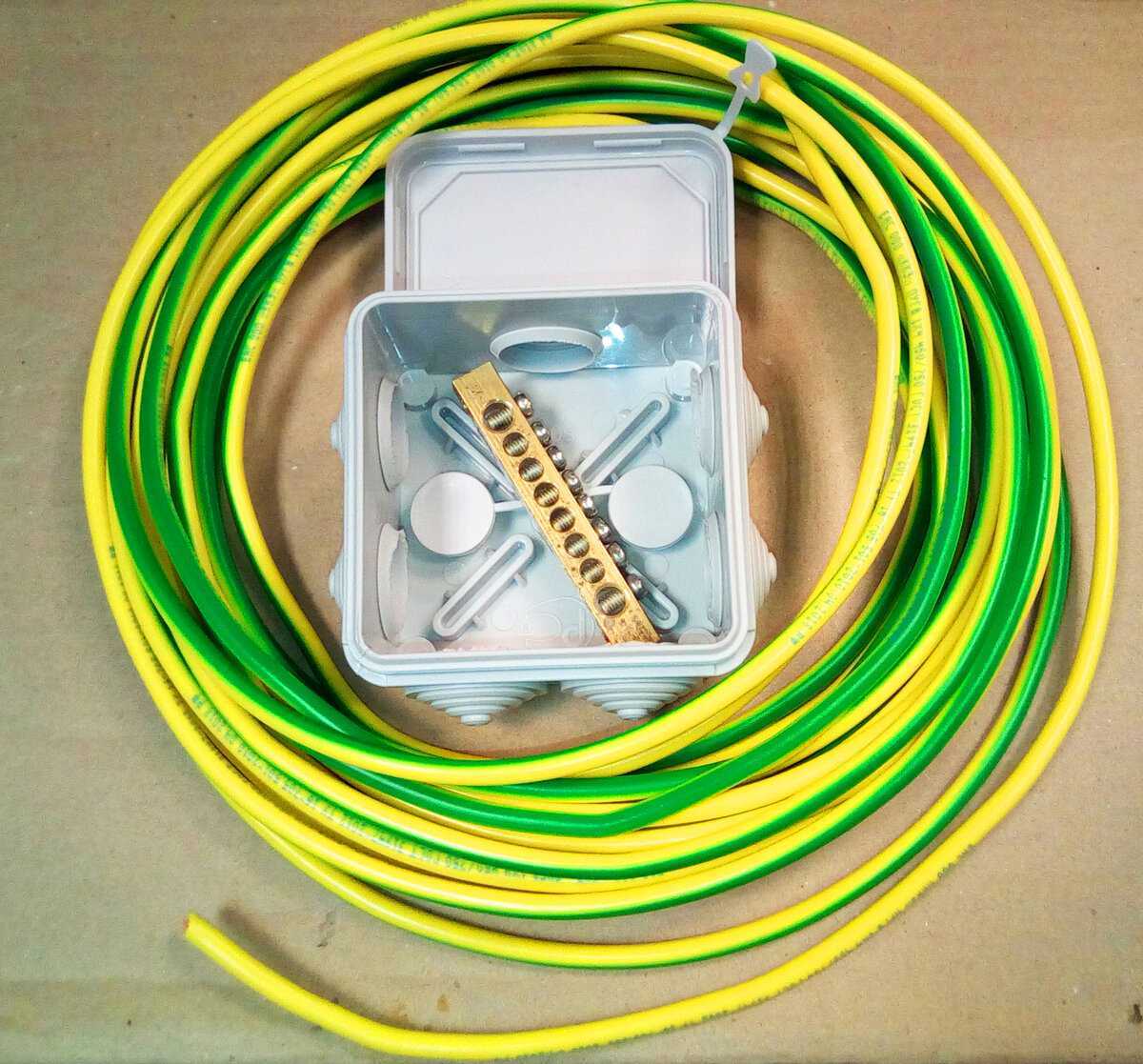

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.
