Что такое нулевой защитный и нулевой рабочий проводники

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

Системы заземления

Основой конструкции систем безопасности от удара током является схема включения обмоток электрической машины на электростанции или подстанции. Несмотря на то, что источником электроэнергии является электрический генератор, он отделен от потребителей целой системой электропередачи. Она состоит из трансформатора, проводников и дополнительного оборудования. Но поскольку электрогенератор трехфазный, вся последующая электросеть передачи электроэнергии также трехфазная. Но ее конфигурацию задают обмотки трансформаторов.

Для оптимального использования мощности каждой фазы, в том числе и с возможностью построения однофазных электросетей, обмотки трансформатора соединяются звездой. Из точки соединения всех трех обмоток исходит проводник, именуемый нейтралью. Существуют электрические сети, в которых она соединена с заземляющим устройством. В этом случае получается глухо заземленная нейтраль. Также существуют сети, в которых отсутствует специальное соединение с заземляющим устройством. В этом случае получается изолированная нейтраль.

Но ее изолированность условная. Существует емкость проводников относительно земли, а также эквивалентное сопротивление относительно земли прочих элементов электрической сети. Поэтому для изолированной нейтрали характерно сопротивление относительно земли с той или иной величиной. Когда электрооборудование присоединяется к электросети с напряжением до 1000 В с одной из двух типов нейтрали применяются дополнительные защитные проводники:

• PE (от английских слов Protective Earth),
• заземляющий,
• уравнивания потенциалов.

Также используются рабочие проводники, предназначенные для прохождения токов нагрузки между потребителями и нейтралью:

• нулевой нейтральный (N),
• совмещенные нулевые защитный рабочий (PEN).

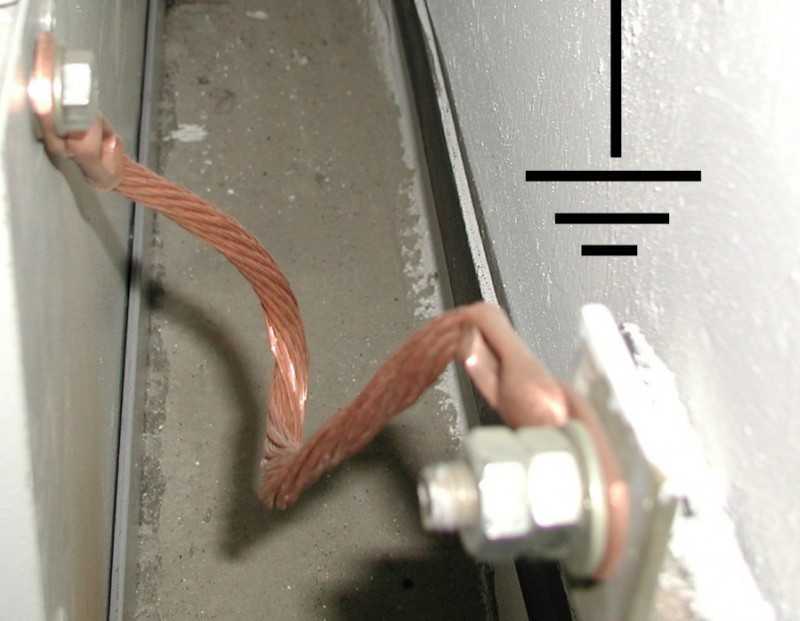

Так выглядит заземляющее устройство. Комбинация желтого и зеленого цветов изоляции обязательна только для провода РЕ и прочих защитных проводов

Каким бывает заземление?

Затрагивая тему устройства заземления, стоит особо подчеркнуть, что есть два различных его вида.

• Во-первых, защитное.
• Во-вторых, рабочего типа.

Также существует сразу несколько подгрупп, среди которых наиболее известно радиозаземление, контрольное и инструментальное.

Остановимся для начала более подробно на рабочем заземлении.

Есть целый ряд различных электрических установок, работать которые чисто технически не будут должным образом в том случае, когда они не заземлены.

Защитный вид устраивается, как правило, как раз для обеспечения должной безопасности работы электрических установок. Его можно разделить еще на несколько подвидов, но для этого необходимо знать назначение.

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

• потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
• несанкционированное вмешательство доморощенного «электрика»;
• авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

1. Фаза — коричневого или белого цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Нулевой защитный проводник, система заземления квартиры

В этой статье речь пойдет о заземлении в квартире , а именно, что такое система заземления квартиры и нулевой защитный проводник. Рассмотрим системы заземления TN-C, TN-S, TN-C-S.

Как обозначается нулевой защитный проводник

Электропитание квартиры осуществляется переменным током с напряжением, номиналом 220-230 Вольт.

1. При этом один рабочий проводник является фазным (или просто «Фаза»), а второй рабочий проводник является нулевым (иначе «рабочий ноль»). На схемах «Фаза» обозначается -L,»Ноль» обозначается-N. Такая электропроводка называется двухпроводная.
2. Помимо двухпроводной электропроводки квартиры, применяется трехпроводная . Третий провод является нулевым защитным проводом (или «Земля»), обозначается-PE. Цвет жилы заземления в кабеле желто-зеленый.

На схеме и приборах нулевой защитный проводник (ЗЕМЛЯ) обозначается так.

Назначение нулевого защитного проводника

Предназначен нулевой защитный проводник для создания кратковременного тока короткого замыкания и срабатывания защитного отключения поврежденного электроприбора от питающей сети, с целью обеспечения вашей электробезопасности .

Система питания и система заземления

В жилых зданиях электропитание осуществляется от электроустановок в которых нейтраль(Ноль) источника питания глухозаземленна, а открытые проводящие части электроустановки присоединены к этой глухозаземленной нейтрали. Обозначается эта система электропитания-TN.

Система электропитания TN для вашей квартиры может быть одной из трех видов.

1.Система заземления TN-C

с и с т е м а TN-С — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-C

Важно! Эта система электропитания применяется во всех старых домах. С 2007 года согласно ПУЭ (правила Устройства Электроустановок) схема проводки TN-C во вновь строящихся домах запрещена

При серьезном ремонте квартиры необходимо перевести схему электропроводки TN квартиры на систему TN-C-S (смотри ниже).

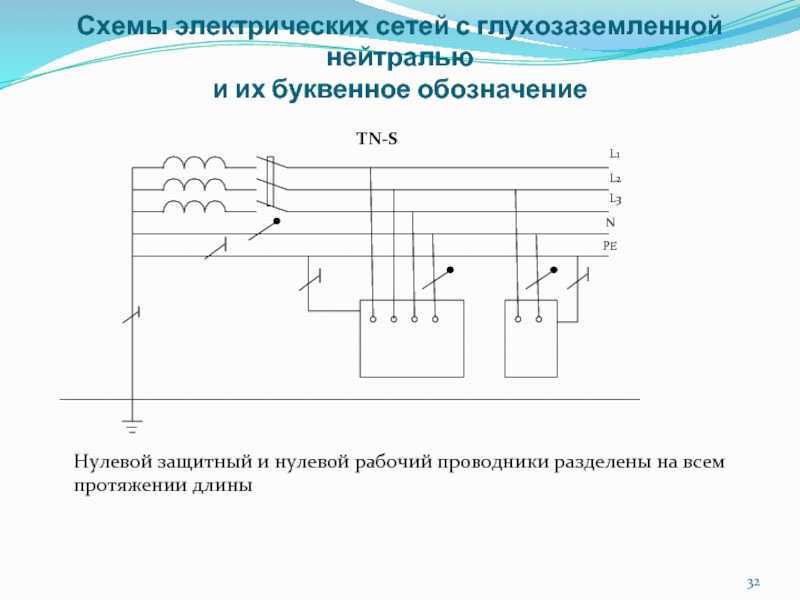

2.Система заземления TN-S

с и с т е м а электропитания TN-S -это измененная система электропитания TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-S

Важно! Не путать на протяжении всей электропроводки квартиры проводники PE (Земля) и N (ноль)

3.Система заземления TN-C-S

с и с т е м а электропитания TN-C-S — это измененная система электропитания TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

Система электропитания квартиры TN-C-S

То есть в квартире проводники PE (Земля) и N (Ноль) разделены, а в этажном щите совмещены и присоединены к одной клемме (смотри схему выше).

Эта схема заземления особенно актуальна при серьезном ремонте квартиры с системой питания TN-C и переходе электропроводки на систему электропитания TN-C-S.

Правила при монтаже трехпроводной системы электропитания квартиры

1. Нулевой защитный проводник не должен прерываться никакими предохранителями и автоматами защиты.
2. При наличии в щите УЗО (устройство защитного отключения) нулевой защитный провод(Земля) не должен нигде ,на линии электропитания,иметь контакта с N проводником(Ноль). В противном случае будет срабатывать УЗО (устройство защитного отключения).
3. Нулевой защитный проводник в квартире, должен иметь сечение равное сечению рабочих проводников.
4. Нулевой защитный проводник должен прокладываться в непосредственной близости от рабочих проводников.Иными словами в одном кабеле.
5. Прокладка нулевого защитного проводника отдельно от рабочих проводов Запрещена!
6. Нельзя использовать для заземления электропроводки квартиры коммуникации общего назначения(трубы отопления,водоснабжения, арматуру в стенах)
7. Нельзя подключать нулевой защитный проводник к независимым («чужим») шинам заземления. Если такие есть у вас на лестничной площадке.
8. Сопротивление изоляции должно соответствовать данным таблице ниже:

Согласно ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3; 3.1 (часть таблицы 37), минимально допустимые значения сопротивления изоляции электроустановок напряжением до 1000 В :

Наименьшее допустимое значение сопротивления изоляции, МОм
Распределительные устройства, щиты и токопроводы	1000-2500	1,0
Электропроводки, в том числе осветительные сети	1000	0,5
Стационарные электроплиты	1000	1,0
Силовые кабельные линии	2500	0,5
Обмотки статора синхронных электродвигателей	1000	1,0

Специально для сайта: Все про ремонт квартиры

Системы заземления

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии
(двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую
нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии.
Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.

2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;

2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого
устройства, электрически независимого от заземленной нейтрали трансформатора;

3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства,
имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности,
ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;

I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;

N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

TECAFINE PE-HD

— стандартная номенклатура и всегда есть на складе различных цветов и размеров. Благодаря низкому, практически нулевому, водопоглощению и прекрасной свариваемости, Полиэтилен листовой применяется для облицовки / футеровки ванн, емкостей, бассейнов и поставляется в листах толщиной от 1мм до 200мм и размерами от 1000х2000мм до 6200х2010мм. Полиэтилен стержневой (круглый) применяется для изготовления втулок, подшипников скольжения, круглых уплотнений, прокладочных колец, вставок и других круглых или сферических деталей. Стержни из Полиэтилена поставляются различных цветов диаметром от 8мм до 800мм и длиной до 2000мм.

Что такое заземление и нейтральный провод

Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления.

Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.

Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.

Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.

Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Сечение

Сечение защитного проводника выбирают по таблице 54.2 из ГОСТ Р 50571.5.54-2013 : Минимальная площадь поперечного сечения защитных проводников (когда не рассчитывают в соответствии с 543.1.2 ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011)

Сечение медных линейных проводников S, мм2	Минимальное сечение соответствующего защитного проводника, выполненного, мм2
из меди	из других металлов
S ≤ 16	S	(k1/k2)*S
16 < S ≤ 35	161)	(k1/k2)*16
S > 35	S/21)	(k1/k2)*(S/2)
k1 — значение коэффициента k для линейного проводника, рассчитанного по формуле приложения А.54.1 ГОСТ Р 50571.5.54 или взятого из таблицы 43А ГОСТ Р 50571.4.43-2012 в соответствии с материалом проводника и изоляции. Если материал проводника медь, то k1 = 226, если алюминий, то k1 = 148, если сталь, то k1 = 78. k2 — значение коэффициента k для защитного проводника, выбранного из таблиц A.54.2-A.54.6 ГОСТ Р 50571.5.54 в соответствии с условиями применения.
1) Для PEN-проводника, уменьшение сечения возможно только при выполнении ограничений по выбору сечения нейтрального проводника (см. ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009)

Либо рассчитывают в соответствии с пунктом 543.1.2 ГОСТ Р 50571.5.54-2013. Сечение защитных проводников должно быть не менее чем :

• сечения, выбранного в соответствии с указаниями МЭК 60949;
• или сечения, рассчитанного по нижеследующей формуле, применяют только при времени отключения сверхтока не более 5 с.

Где

• S — сечение, мм2 ;
• I — действующее значение ожидаемого тока замыкания на землю для повреждения с пренебрежимо малым полным сопротивлением, который может протекать через защитное устройство (см. МЭК 60909-0), А;
• t — время отключения защитным устройством тока замыкания на землю (тока повреждения), с;
• k — коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры.

Коэффициент k в данном случае должно выбираться по таблицам A.54.2-A.54.6 , либо рассчитываться по следующей формуле:

• Qc — объемная теплоемкость материала проводника при 20 °С, Дж/°С·мм3;
• β — величина, обратная температурному коэффициенту удельного сопротивления проводника при 0 °C, °C;
• ρ20 — удельное электрическое сопротивление материала проводника при 20 °C, Ом·мм;
• θf — конечная температура проводника, °C;
• θi — начальная температура проводника, °C.

Материал проводника	β, °C	Qc , Дж/°С·мм3	ρ20, Ом·мм
Медь	234,5	3,45·10-3	17,241·10-6
Алюминий	228	2,5·10-3	28,264·10-6
Сталь	202	3,8·10-3	138·10-6

Значения параметров для различных материалов (из таблицы A.54.1 ГОСТ Р 50571.5.54-2013) Если в результате расчетов получено нестандартное сечение, следует использовать защитный проводник с ближайшим большим стандартным сечением.

Примечания к этому пункту:

1) Следует учитывать токоограничение за счет импеданса цепи и ограничение I2t аппаратом защиты.

2) Указания по ограничению температуры во взрывоопасных средах приведены в МЭК 60079-0.

3) Для кабелей с минеральной изоляцией (МЭК 60702-1) в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у линейных проводников, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

Важно! В соответствии с пунктом 543.1.3 ГОСТ Р 50571.5.54-2013 сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с линейными проводниками, должно быть не менее:

• 2.5 мм2 (медь) или 16 мм2 (алюминий) , если есть механическая защита;
• 4 мм2 (медь) или 16 мм2 (алюминий), если механическая защита отсутствует.

То есть, другими словами:

При этом, защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом :

• рассчитывают в соответствии с 543.1.2 ГОСТ Р 50571.5.54-2013, исходя из максимально ожидаемого тока замыкания на землю и времени отключения в этих цепях;
• или выбирают по таблице 54.2 ГОСТ Р 50571.5.54-2013 для наибольшего сечения линейного проводника, входящего в состав этих цепей.

Разница между нулевым защитным и рабочим проводниками

Прежде чем приступать к выполнению работ, важно ознакомиться с особенностями и характеристиками проводников, провести сравнительный анализ

Наименование	Описание
N – нулевой рабочий провод	Вместе с фазным проводом принимает участие в непрерывном и беспрепятственном обеспечении электропитанием бытовой техники и прочих электрических приборов. По нему постоянно протекает рабочий ток.
РЕ – нулевой защитный провод	Не принимает участия в обеспечении электрических приборов и бытовой техники электричеством. Основная задача – защита от косвенного взаимодействия в сетях с глухозаземленной нейтралью.
