Как выбрать трансформатор тока для счетчика

Пример проверки ТТ на 10% погрешность

Рассмотрим пример проверки
трансформатора тока на 10% погрешность.

Дано:

Трансформатор тока с параметрами S_ном = 10 ВА;Z_тр = 0,3 Ом; К_пк.ном = 10; I_перв = 600 А; I_втор = 5 А.

К трансформатору тока подключен терминал типа 7SJ80 в котором задействована максимальная токова защита
и токовая отсечка. Уставка срабатывания токовой отсечки I_{сраб.то}
= 3150 А. Схема
соединения трансформаторов тока – полная звезда. Максимальное значение тока КЗ
в месте установки защиты I_{КЗ.макс} = 12,45 кА. Терминал релейной защиты устанавливается в релейном отсеке
шкафа КРУ и соединяется с трансформаторами тока медными проводами сечением 2,5
мм2.

 Проверка

1. По информации на устройство 7SJ80 находим потребляемую им мощность по токовым цепям.

S_р = 0,1 ВА

2. Переводим потребляемую мощность в Омы

 Z_р(Ом) = S_р(Вт) / I2_перв = 0,1 / 52 = 0,004 Ом

3. Находим сопротивление проводов от ТТ к терминалу защиты. Поскольку терминал устанавливается в релейном отсеке шкафа КРУ принимаем длину проводом 5 м.

r_пр = L_пр / γ_пр · S_пр  = 5 / (57 · 2,5) = 0,035 Ом

4. Для схемы соединения трансформаторов тока и вторичной нагрузки “полная звезда” используя формулы таблицы 1 находим фактическую вторичную нагрузку трансформатора тока.

Так как мы достоверно не знаем, какой потребитель получает питание от защищаемого присоединения, рассчитываем на худший случай. Максимальная вторичная нагрузка для схемы соединения ТТ “полная звезда” будет для однофазного КЗ, его и примем в качестве расчетного.

Z_н.расч = 2r_пр + Z_р.ф + Z_р.0 + r_пер = 2 · 0,035 + 0,004 + 0,004 + 0,1 = 0,178 Ом

5. Определим фактический коэффициент предельной кратности. Для этого сначала переведем номинальную вторичную нагрузку трансформатора тока из ВА в Омы

Z_ном.тт(Ом) = S_ном.тт(Вт) / I2_перв = 10 / 52 = 0,4 Ом

Определим минимально необходимый коэффициент предельной кратности для максимальной токовой защиты

К_пк.мин ≥ 1,1 · 3150/ 600 = 5,775К_пк.мин ≥ 20

Следовательно, минимально необходимый коэффициент предельной кратности должен быть больше либо равен 20. Фактический коэффицент предельной кратности при ТТ с К_ном= 10 согласно расчету составляет

К_{пк.факт} = 14,64 < К_пк.мин = 20

Условие не выполняется. Необходимо брать ТТ с большим К_ном. Возьмем ближайший
больший стандартный К_ном= 15
и найдем фактический К_{пк.факт}

Z_ном.тт(Ом) = S_ном.тт(Вт) / I2_перв = 15 / 52 = 0,6 Ом

Условие выполняется.

К_{пк.факт} = 21,97 > К_пк.мин = 20

Проверка на предел измерения

12450/ 600 = 20,75 < 100

Условие выполняется.

Вывод: по
условию проверки на 10% погрешность необходимо брать трансформатор тока с К_ном = 15.

Приложение 7.1

Термин	Определение
Потребитель электрической энергии	Организация, учреждение, территориально обособленный цех, объект, площадка, строение, квартира и т п.., присоединенные к электрическим сетям и использующие энергию с помощью имеющихся приемников электрической энергии
Абонент	Потребитель, непосредственно присоединенный к сетям энергоснабжающей организации, имеющий с ней границу балансовой принадлежности электрических сетей, право и условия пользования электрической энергией которого, обусловлены договором энергоснабжающей организации с потребителем или его вышестоящей организацией. Для бытовых потребителей — квартира, строение или группа территориально объединенных строений личной собственности
Граница балансовой принадлежности	Точка раздела электрической сети между энергоснабжающей организацией и абонентом, определяемая по балансовой принадлежности электрической сети
Точка учета расхода электроэнергии	Точка схемы электроснабжения, в которой с помощью измерительного прибора (расчетного счетчика, системы учета и т. п.) или иным методом определяются значения расходов электрической энергии и мощности, используемые при коммерческих расчетах.. Точка учета соответствует границе балансовой принадлежности электрической сети
Расчетный прибор учета	Прибор учета, система учета на основании показаний, которых в точке учета определяется расход электрической энергии абонентом (субабонентом), подлежащей оплате
Контрольный прибор учета	Прибор учета, на основании показаний которого в данной точке сети определяется расход электрической энергии, используемой для контроля
Присоединенная мощность потребителя	Суммарная мощность присоединенных к электрической сети трансформаторов потребителя, преобразующих энергию на рабочее (непосредственно питающее токоприемники) напряжение и электродвигателей напряжением выше 1000 В. В тех случаях, когда питание электроустановок потребителей производится от трансформаторов или низковольтных сетей энергоснабжающей организации, за присоединенную мощность потребителя принимается разрешенная к использованию мощность, размер которой устанавливается энергоснабжающей организацией и указывается в договоре на отпуск электрической энергии

Выбор класса точности

Параметр трансформатора тока, указывающий, что погрешность измерений величины тока вторичной обмотки ТТ не превышает значений, указанных в нормативных документах по ГОСТ 7746-2011. Согласно данному ГОСТу, номинальные значения классов точности, следующие: 0,1, 0,2S, 0,2, 0,5, 0,5S, 1, 3, 5, 10.

Для цепей измерительных приборов, учетного оборудования и систем релейной защиты классы точности преобразователей тока будут разными.

А для учета электроэнергии общего или коммерческого типа применяются обычные классы точности преобразователей тока равные 1, 3. Нужно добавить, что для питания измерительных приборов типа амперметры и подобные им, выбираются трансформаторы тока классом точности 0,5 или повышенной точности, погрешность которых составляет 0,5S.

Блоки автоматики и релейной защиты требуют к своим источникам питания в сетях распределительных установок использования оборудования повышенной точности, в которых погрешность величины тока вторичной обмотки трансформатора не будет превышать 10% значения. Маркировка такого класса точности – 10 (Р).

Принцип работы устройства

Трансформатор — это электротехническое устройство, предназначенное для передачи энергии без изменения её формы и частоты. Используя в своей работе явление электромагнитной индукции, устройство применяется для преобразования переменного сигнала или создания гальванической развязки. Каждый трансформатор собирается из следующих конструктивных элементов:

• сердечника;
• обмотки;
• каркаса для расположения обмоток;
• изолятора;
• дополнительных элементов, обеспечивающих жёсткость устройства.

В основе принципа действия любого трансформаторного устройства лежит эффект возникновения магнитного поля вокруг проводника с текущим по нему электрическим током. Такое поле также возникает вокруг магнитов. Током называется направленный поток электронов или ионов (зарядов). Взяв проволочный проводник и намотав его на катушку и подключив к его концам прибор для измерения потенциала можно наблюдать всплеск амплитуды напряжения при помещении катушки в магнитное поле. Это говорит о том, что при воздействии магнитного поля на катушку с намотанным проводником получается источник энергии или её преобразователь.

В устройстве трансформатора такая катушка называется первичной или сетевой. Она предназначена для создания магнитного поля. Стоит отметить, что такое поле обязательно должно всё время изменяться по направлению и величине, то есть быть переменным.

Классический трансформатор состоит из двух катушек и магнитопровода, соединяющего их. При подаче переменного сигнала на контакты первичной катушки возникающий магнитный поток через магнитопровод (сердечник) передаётся на вторую катушку. Таким образом, катушки связаны силовыми магнитными линиями. Согласно правилу электромагнитной индукции при изменении магнитного поля в катушке индуктируется переменная электродвижущая сила (ЭДС). Поэтому в первичной катушки возникает ЭДС самоиндукции, а во вторичной ЭДС взаимоиндукции.

Количество витков на обмотках определяет амплитуду сигнала, а диаметр провода наибольшую силу тока. При равенстве витков на катушках уровень входного сигнала будет равен выходному. В случае когда вторичная катушка имеет в три раза больше витков, амплитуда выходного сигнала будет в три раза больше, чем входного — и наоборот.

От сечения провода, используемого в трансформаторе, зависит нагрев всего устройства. Правильно подобрать сечение возможно, воспользовавшись специальными таблицами из справочников, но проще использовать трансформаторный онлайн-калькулятор.

Отношение общего магнитного потока к потоку одной катушки устанавливает силу магнитной связи. Для её увеличения обмотки катушек размещаются на замкнутом магнитопроводе. Изготавливается он из материалов имеющих хорошую электромагнитную проводимость, например, феррит, альсифер, карбонильное железо. Таким образом, в трансформаторе возникают три цепи: электрическая — образуемая протеканием тока в первичной катушке, электромагнитная — образующая магнитный поток, и вторая электрическая — связанная с появлением тока во вторичной катушке при подключении к ней нагрузки.

Правильная работа трансформатора зависит и от частоты сигнала. Чем она больше, тем меньше возникает потерь во время передачи энергии. А это означает, что от её значения зависят размеры магнитопровода: чем частота больше, тем размеры устройства меньше. На этом принципе и построены импульсные преобразователи, изготовление которых связано с трудностями разработки, поэтому часто используется калькулятор для расчёта трансформатора по сечению сердечника, помогающий избавиться от ошибок ручного расчёта.

Проверка времени срабатывания автомата в сетях 0,4кВ

В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).

И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.

С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3…5. Для автоматов с характеристикой C — 5…10. Для автоматов с характеристикой D — 10…20.

Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.

Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.

Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.

Параметры трансформатора: Номинальная мощность трансформатора Sн = 630 кВА, Напряжение короткого замыкания трансформатора Uк% = 5,5%, Потери короткого замыкания трансформатора Pк = 7,6 кВт.

Параметры питающей линии: Гр.27 от ЩО 1.2 – 60 м кабель 1х, ЩО 1.2 от ГРЩ3 – 80 м кабель 1х, ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).

Параметры выключателя: Номинальный ток автоматического выключателя Iном = 16 А Кратность отсечки K = 10.

Реактивное сопротивление трансформатора: Xт = 13,628 мОм

Активное сопротивление трансформатора: Rт = 3,064 мОм

Активное сопротивление кабеля: Rк = 580,38 мОм

Реактивное сопротивление кабеля: Xк = 17,36 мОм

Суммарное реактивное сопротивление участка: XΣ=Xc+Xт+Xк=31,984 мОм

Суммарное активное сопротивление участка: RΣ=Rт+Rк=583,444 мОм

Полное суммарное сопротивление: RΣ=583,444 мОм

Ток однофазного короткого замыкания: IK1=190 А > IминК1 = 10×16 = 160 А Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.

Чтобы расчета в Word, нажмите на кнопку:

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:

Весь расчет занял две с половиной минуты.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков. поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Читать также: Треугольник рело в круге

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока. применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Как выбрать трансформаторы тока для подключения расчетных счетчиков

Счетчики для расчетов за потребляемую электроэнергию между энергоснабжающей организацией и потребителями следует устанавливать на границе раздела сети по балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем. Число счетчиков на объекте должно быть минимальным и обосновано принятой схемой электроснабжения объекта и действующими тарифами на электроэнергию для данного потребителя. Расчетные счетчики у арендаторов, находящихся в жилых, общественных и других зданиях и обособленных в административно-хозяйственном отношении, надо устанавливать раздельно для каждого самостоятельного потребителя (организации, домоуправления, ателье, магазина, мастерской, склада и т. д.).

Коэффициент трансформации трансформаторов тока следует выбирать по расчетной присоединяемой нагрузке с учетом работы установки в аварийном режиме. Завышенным по коэффициенту трансформации считается такой трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика (номинальный ток счетчика — 5 А).

В зависимости от величин сопротивления потребителей вторичной цепи Z 2, Ом, и вторичной нагрузки трансформатора тока S2, ВА, один и тот же трансформатор тока может работать в различных классах точности. Для обеспечения достаточной точности показаний приборов и действия аппаратов защиты, подключенных к трансформатору тока, необходимо, чтобы величина Z2 не выходила за пределы номинальной нагрузки трансформатора тока.

Трансформаторы тока имеют токовые ΔI и угловые погрешности δ. Токовая погрешность, проц. по приведенному соотношению учитывается в показаниях всех приборов:

где kном — номинальный коэффициент трансформации; I1 и I2 — ток соответственно первичной и вторичной обмоток трансформатора.

Угловая погрешность определяется углом δ между векторами тока I1 и I2 и учитывается только в показаниях счетчиков и ваттметров.

Трансформаторы тока имеют следующие классы точности: 0,2; 0,5; 1; 3; 10, что соответствует величинам токовых погрешностей, проц. Класс точности трансформаторов тока должен быть для счетчиков коммерческого учета — 0,5; для электроизмерительных приборов— 1; для реле токовых защит — 3; для лабораторных приборов — 0,2.

Пример выбора трансформаторов тока для подключения счетчика.

Расчетный ток присоединения в нормальном режиме — 90 А, в аварийном — 126 А.

Выбирают трансформаторы тока с коэффициентом трансформации n т = 150/5 исходя из нагрузки в аварийном режиме.

Проверка. При 25%-ной нагрузке ток в первичной цепи составляет I1 = ( 90 х 25)/100 = 22,5 А.

Ток во вторичной цепи (при коэффициенте трансформации n т = 150. 5 = 30) составит

I 2 = I1/nt = 22. 5/30 = 0,75 А.

Трансформаторы тока выбраны правильно, так как I 2 > I н счетчика, т. е. 0,75 > 0,5.

Сечение жил проводов или кабелей от трансформаторов тока до счетчиков должно быть не менее: медных — 2,5, алюминиевых — 4 мм2. Максимальное сечение жил проводов и кабелей, которые возможно подключить к клеммам счетчика, не должно превышать 10 мм2.

При выборе трансформаторов тока к расчетным счетчикам рекомендуется использовать данные из ПУЭ (таблица «Выбор трансформаторов тока»). До приборов учета, смонтированных на вводе в целях безопасной установки, проверки и замены счетчиков и трансформаторов тока в электроустановках при наличии двух питающих линий (вводов) и двух распределительных сборок, имеющих коммутационные аппараты для их соединения (секционные рубильники, АВР и др.), до приборов учета, смонтированных на вводе, должны быть установлены отключающие аппараты, а после приборов учета — аппараты, обеспечивающие разрыв цепи со стороны распределительных сборок.

Расчет МТЗ линии

3.1. Определим ток срабатывания МТЗ по условию отстройки от самозапуска двигателей нагрузки после восстановления питания действием автоматики по выражению 1-1 :

где:

• kн = 1,1 – 1,15 – коэффициент надежности, берется по ана0логии из расчета ТО;
• kв — коэффициент возврата, для цифровых терминалов рекомендуется принимать – 0,96, для Sepam принимается 0,935;
• kсзп. – коэффициент самозапуска, в связи с тем, что в данном примере линия питает только бытовую нагрузку (двигательная нагрузка — отсутствует), по опыту эксплуатации и проведенных исследований рекомендуется принимать kсзп. = 1,2 – 1,3 , при условии, что время срабатывания защиты будет не менее 0,5 с.

Если же у вас в виде нагрузки преобладают асинхронные двигатели напряжением до 1000 В, в этом случае нужно определить коэффициент самозапуска.

В качестве примера, расчет коэффициента самозапуска, рассмотрен в статье: «Пример выбора уставок секционного выключателя 6(10) кВ».

Iраб.макс. – максимальный рабочий ток линии, то есть Iраб.макс. – это сумма номинальных токов всех трансформаторов, питаемых по защищаемой линии, без учета коэффициента загрузки трансформаторов.

Определяя Iраб.макс. без учета коэффициента загрузки, мы создаем определенный расчетный запас на несколько лет.

3.2. Определяем вторичный ток срабатывания реле по выражению 1-3 :

3.3. Определяем коэффициент чувствительности при двухфазном КЗ в основной зоне действия защиты (точка КЗ с наименьшим током КЗ) по выражению 1-5 :

3.4. Определяем коэффициент чувствительности в зоне резервирования, т.е. когда КЗ у нас на шинах 0,4 кВ трансформаторов ответвления.

3.4.1. Определим токи КЗ за трансформаторами:

3.4.2. Определяем коэффициенты чувствительности при двухфазном КЗ в зоне резервирования:

Согласно ПУЭ 7-издание пункт 3.2.25 kч ≥1,2. Очень часто МТЗ не чувствительна к повреждениям за маломощными трансформаторами, в этом случае, допускается не резервировать отключение КЗ за трансформаторами, согласно ПУЭ 7-издание пункт 3.2.17.

3.5. Определяем ток срабатывания МТЗ по условию согласования с плавкими вставками предохранителей трансформаторов по выражению 4.3 :

где:

• kотс. = 1,3 – коэффициент отстройки;
• k”отс. = 2 – коэффициент отстройки от номинального тока плавкой вставки предохранителей;
• Iвс.ном.макс. – наибольший из номинальных токов плавких вставок предохранителей, А;
• ∑Iраб.макс. – суммарный ток нагрузки неповрежденных присоединений, А.

Если же в место предохранителя у вас установлен автоматический выключатель, то ток срабатывания определяется по формуле 4.4 :

Предварительно принимает наибольший ток срабатывания МТЗ Iс.з. = 195 A.

3.6. Определяем выдержку времени МТЗ с независимой времятоковой характеристикой.

Как видно из рис. П-11 при токе МТЗ Iс.з. = 195 A время плавления плавкой вставки достигает 8 с, что неприемлемо, поэтому нужно увеличить ток срабатывания МТЗ, что бы уменьшить время срабатывания.

Построим карту селективности для предохранителя ПКТ-50 по следующим точкам используя типовую времятоковую характеристику (см. рис. П-11): 200А – 8 с, 400 А – 0,55 с, 500 А – 0,3 с, 600 А – 0,18 с, 700 А – 0,14 с, 800 А – 0,09 с, 900 А – 0,07 с, 1000 А – 0,05 с.

В соответствии с ГОСТ 2213-79 отклонения значения ожидаемого тока КЗ при данном времени плавления плавкого элемента tпл. от значения тока КЗ, получаемого по типовой времятоковой характеристике плавления, не должно превышать ±20%.

Исходя из этого, типовая характеристика предохранителя типа ПКТ 50 должна быть смещена вправо на 20%.

Построим времятоковую характеристику с учетом 20% по следующим точкам:

• 200А + 20% = 240 А – 8 с;
• 400А + 20% = 480 А – 0,55 с;
• 500А + 20% = 600 А – 0,3 с;
• 600А + 20% = 720 А – 0,18 с;
• 700А + 20% = 840 А – 014 с;
• 800А + 20% = 960 А – 0,09 с;
• 900А + 20% = 1080 А – 0,07 с;
• 1000А + 20% = 1200 А – 0,05 с;

Исходя из времятоковой характеристики плавких предохранителей, принимаем ток срабатывания МТЗ Iс.з. = 500 A, при таком токе плавкая вставка предохранителя расплавится за время tвс = 0,3 с.

Согласно ступень селективности между защитой линии 10 кВ и предохранителем должна быть в пределах ∆t = 0,5 – 0,7 с.

3.6.1. Определяем время срабатывания МТЗ линии:

tс.з. = tвс + ∆t = 0,3 + 0,5 = 0,8 с

Принимает ток срабатывания МТЗ Iс.з. = 500 A и время срабатывания МТЗ tс.з. = 0,8 с.

Литература:

1. Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г. 2. Расчет токов короткого замыкания в электросетях 0,4-35 кВ, Голубев М.Л. 1980 г. 3. Расчеты релейной защиты и автоматики распределительных сетей. М. А. Шабад, 2003г. 4. СТО ДИВГ-059-2017 «Релейная защита распределительных сетей 6-10 кВ. Расчет уставок. Методические указания» ООО «НТЦ «Механотроника» 2017 г. 5. Расчет токов короткого замыкания для релейной защиты. И.Л.Небрат. 1998 г.

Разновидности приборов учета электроэнергии

Все существующие сегодня счетчики, разделяют по принципу их действия, бывают трехфазные и однофазные. К сети их подключают не напрямую, между ними, в цепи, в большинстве случаев, присутствует трансформатор. Но возможно и прямое включение. Для сетей с напряжением до 380В, применяют приборы учета электроэнергии от 5 до 20А. Мы уже знаем, что коэффициент трансформации, это разница между напряжением на входе в трансформатор, и напряжением на его выходе.

На электросчётчик попадает чистая электроэнергия, имеющая постоянное значение. Сегодня прибегают к использованию двух основных разновидностей приборов учета. До середины девяностых годов прошлого века, монтировали в основном счетчики индукционного типа. Они продолжают работать и сегодня, но постепенно идет замена их на электронные счетчики (это утверждение касается и общедомового счетчика).

Счетчик индукционного типа имеет устаревшую конструкцию. В основе его работы, взаимодействие магнитных полей, продуцируемых в индуктивных катушках и диске, который в процессе вращения считывает расход электричества. Недостаток этих приборов состоит в том, что они не в состоянии обеспечить многотарифный учет. К тому же, нет возможности удаленной передачи данных.

В основе работы электронных счетчиков, лежат микросхемы, они напрямую преобразуют считываемые сигналы. В этих устройствах нет вращающихся частей, что значительно повышает их надежность и долговечность службы. Проще говоря, коэффициент трансформации счетчика, оказывает прямое влияние на точность выдаваемых им данных.

Раньше, показатели точности составляли 2.5, но приборы учета, используемые сегодня, имеют класс точности, на уровне 2.0. Такие высокие данные точности, имеет именно оборудование электронного типа. Сегодня повсеместно устанавливают только электронные счетчики, которые уверенно вытесняют индукционные.

Главное преимущество, технологически продвинутого оборудования, состоит в том, что они являются многотарифными. Такое обстоятельство позволяет не только учитывать суточный уровень потребления электроэнергии, но также и в соответствии с порой года. Смена тарифов контролируется автоматикой и производится автономно, не требуя вмешательства человека.

По типу изоляции

Трансформатор электротока может быть:

• с эпоксидной смолой или специальным лаком;
• в пластиковом корпусе;
• с твердой изоляцией из фарфора, бакелита. твердого пластика;
• с вязким составом (маслом);
• наполненные газом;
• с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Пример расчета тока однофазного КЗ

В данной статье, я буду рассматривать пример расчета тока однофазного КЗ (ОКЗ) используя в первом варианте справочные таблицы представленные в , а во втором варианте справочные таблицы из .

С методами определения величины тока однофазного КЗ и с приведенными справочными таблицами для всех элементов короткозамкнутой цепи, можно ознакомиться в статье: «Расчет токов однофазного кз при питании от энергосистемы».

Исходные данные:

• масляный трансформатор напряжением 6/0,4 кВ, мощностью 1000 кВА со схемой соединения обмоток – Y/Yо.
• от трансформатора до ВРУ используется кабель марки ААШвУ 3х95 длиной 120 м.
• от ВРУ до двигателя используется кабель марки ААШвУ 3х95+1х35 длиной 150 м.

Рис.1 — Расчетная схема сети эл. двигателя

Вариант I

1. Расчет тока однофазного КЗ будет выполнятся по формуле приближенного метода при большой мощности питающей энергосистемы (Хс < 0,1Хт) :

где:

• Uф – фазное напряжение сети, В;
• Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
• Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

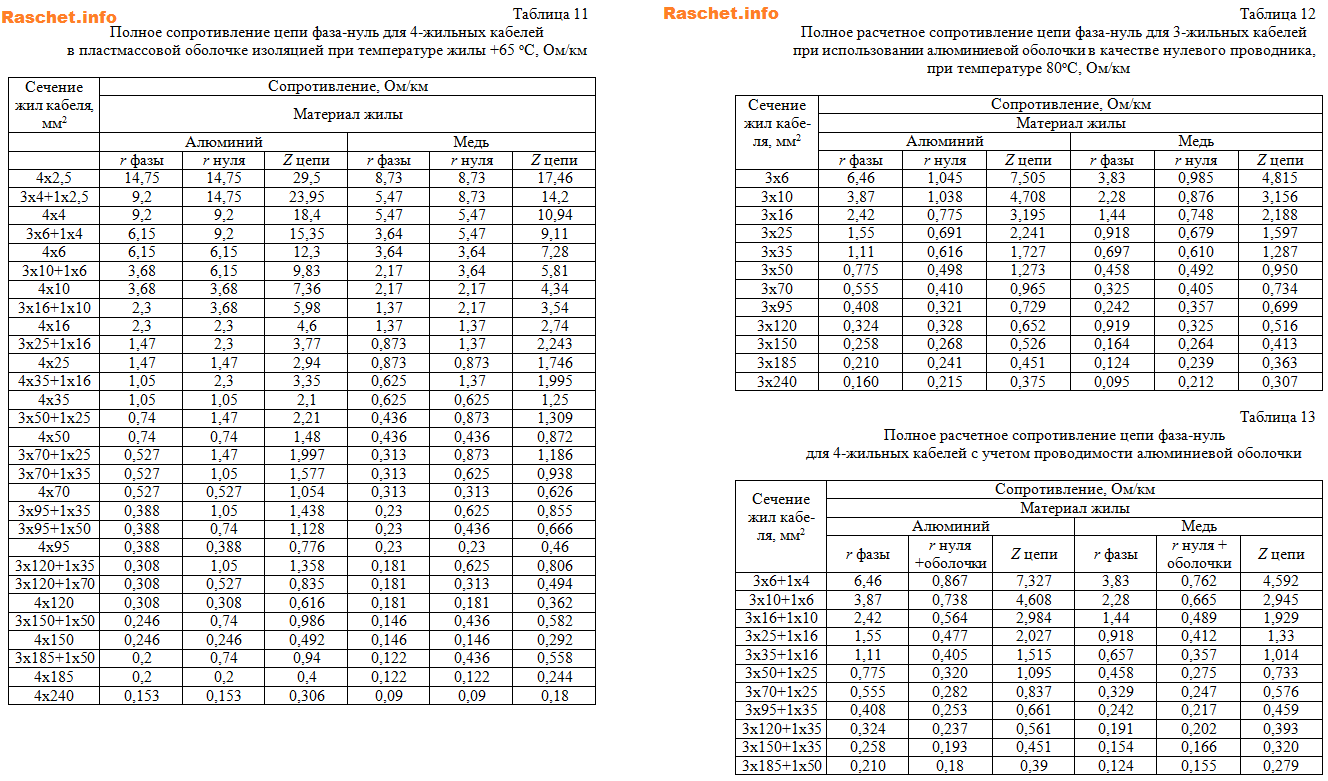

2. По таблице 2 определяем сопротивление трансформатора при вторичном напряжении 400/230 В, Zт/3 = 0,027 Ом.

3. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 :

где:

• Zпт.уд.1 = 0,729 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 12 ;
• l1 = 0,120 км – длина участка №1.
• Zпт.уд.2 = 0,661 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 13 ;
• l2 = 0,150 км – длина участка №2.

4. Определяем ток однофазного КЗ:

Обращаю ваше вниманию, что при определении величины тока однофазного КЗ приближенным методом, сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас .

Вариант II

Определим ток однофазного КЗ по справочным таблицам из .

1. По таблице 2.4 определяем сопротивление трансформатора Zт/3 = 33,6 мОм.

2. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 :

где:

• Zпт.уд.1 = 0,83 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 2.11 ;
• l1 = 120 м – длина участка №1.
• Zпт.уд.2 = 1,45 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 2.10 .

Обращаю ваше внимание, что в данной таблице значение Zпт.уд. приводится для кабелей независимо от материала оболочки кабеля

Если же посмотреть , то в таблице 13 для 4-жильных кабелей с алюминиевой оболочкой 3х95+1х35, Zпт.уд. = 0,661 мОм/м. Принимаю Zпт.уд.2 = 1,45 мОм/м, для того чтобы было наглядно видно, на сколько будет отличатся значение тока однофазного КЗ от расчета по «Варианту I». На практике же, лучше совмещать справочные таблицы из .

3. Определяем ток однофазного КЗ:

Как видно из результатов расчета (вариант I: Iк = 1028 А; вариант II: Iк = 627 А), полученные значения тока однофазного КЗ почти в 2 раза отличаются. По каким справочным таблицам выполнять расчет тока однофазного КЗ, уже решайте сами, в любом случае это приближенный метод, поэтому, если нужны точные значения тока однофазного КЗ, следует рассчитывать по формуле представленной в ГОСТ 28249-93.

Литература:

1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г. 2. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Надежность измерительных трансформаторов напряжения в сети с изолированной нейтралью

Простой измерительный аппарат предназначен для понижения номиналов напряжения, которое подается на измерители и защитные реле, подключенные к сети 6-10 кВ. Трансформатор исправно работает только в условиях заземления нейтрали.

При феррорезонансных реакциях (обрыв фазы ЛЭП, прикосновение ветвями, стекание капель росы по проводам, некорректная коммутация) существуют риски поломок трансформаторов напряжения.  Частота сбоев составляет 17 и 25 Гц. В этих условиях через первичную обмотку протекает сверхток и она перегорает.

Если используется схема «Звезда-Звезда», в условиях повышения напряжения повышается индукция магнитопровода. Прибор перегорает. Предотвратить этот процесс можно при помощи:

• уменьшения показателей рабочей индукции;
• подключения в сети устройств, демпфирующих сопротивление;
• создания трехфазного устройства с общей магнитной пятистержневой системой;
• эксплуатации аппаратов, подключенный в сеть при размыкании треугольника;
• заземления нейтрали посредством реактора-токоограничителя.

Возможные схематические решения

Схем подключения вторичной обмотки трансформаторов, да и вообще всей электроники две:

• Звезда, которая используется для повышения мощности сети.
• Треугольник, который поддерживает постоянное напряжение в сети.

Вне зависимости от выбранной схемы, наиболее трудными считается изготовление и подключение небольших трансформаторов. Сюда относится и столь популярный в запросах поисковиков аtx. Это модель, которая устанавливается в системных блоках компьютеров, и изготовить ее самостоятельно крайне трудно.

В число трудностей при изготовлении маленьких трансформаторов стоит отнести сложность обмотки и изоляции, правильного подключения вторичной обмотки вне зависимости от выбранной схемы, а так же сложности с поиском сердечника. Короче говоря, проще и дешевле такой трансформатор купить. А вот как выбрать подходящую модель – это совсем другая история.
