Как проверить проводку в автомобиле мультиметром: как прозвонить

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Тестер для изоляции мегаомметр

если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Вам это будет интересно Работы ваттметра

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
проверить изоляцию кабеля на целостность. Это можно сделать визуально;
замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

Пошаговый процесс:

Прибор настроить рукояткой в режим измерения напряжения;
Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Как определить неполадки

Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.

Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.

Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.

При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.

Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.

Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.

Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.

Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Проверка проводов

Расскажем как проверить провод на обрыв. Прозвонка кабеля или шнура для определения обрыва мультиметром осуществляется при положении переключателя данной разновидности устройств напротив отметки 200 Ом. Сам же процесс проверки проводов при помощи такого устройства как мультиметр заключается в следующем: при помощи измерительных щупов данной разновидности устройств проверяется каждый провод по отдельности.

Нулевое сопротивление говорит о полной исправности проверяемого вами провода. Неисправность же имеется, когда прибор показывает сопротивление 10 Ом и более. Определение наличия обрыва при помощи данного способа может быть применено к любому типу провода. Однако чем длиннее проверяемый вами на предмет наличия обрыва провод, тем более мощный мультиметр нужен.

Мультиметр для прозвонки проводов

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

U – обозначение напряжения;
В – напряжение в вольтах;
I – ток, сила которого регулируется постановкой рукоятки на значок;
А – сила тока в Амперах;
Ω, R – маркировка сопротивления;
Ом – параметры сопротивления в Омах;
-| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

Сигнализацию;
Более мощные осветительные приборы;
Аудио и видео аппаратуру и т.п.

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

Совет: Не забудьте выставить диапазон измерения до 10 Ампер, поскольку ток в бортовой сети автомобиля постоянный.

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Читать также: Классический танец на полу

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Здравствуйте, уважаемые читатели! Из содержания предлагаемой вашему вниманию статьи вы сможете узнать о том, как прозвонить провода мультиметром. Тема эта на сегодняшний день является очень актуальной, потому как подавляющее большинство различного рода техники, пока еще является проводной. В случае ее поломки не всегда хватает средств, чтобы приобрести новую. Прозвон убережет от лишних затрат.

Общие сведения

Чтобы найти разрыв проводов ,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр. Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Что такое мультиметр

Мультиметровый прибор используется в основном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря прибор в одной оболочке, имеет вольтметр, амперметр и омметр.

Как выглядит прибор

В зависимости от устройства и числа дополнительных опций, его применяют для исследования целостности электрической цепи, контроля и измерения характеристик ее узлов.

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

визуально определиться с масштабом замера. Так, для АКБ это будет 1,5В, 7,5 В, 12 В и выше. Значение необходимо брать больше необходимого. Проще говоря это «резерв прочности», чтобы не сломать устройство;

Конструкция мультиметра

правильно подобрать направление замера. При этом необходимо передвинуть указатель прибора в необходимое положение, опираясь на общепринятые параметры, указанные на корпусе;
правильно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, необходимое для конкретного типа замеров.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.

Схема детектора

Перечень необходимых радиодеталей:

переменное сопротивление R1 – 100 кОм;
резистор R2 – от 4 до 8 МОм;
конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
конденсатор керамического типа с емкостью 0,1 мкФ;
D1 – микросхема LAG 665 (желательно в корпусе DIP);
SP – обычный наушник от телефонной гарнитуры.

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» — кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
проверить исправность предохранителя;
проверить исправность реле;
проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

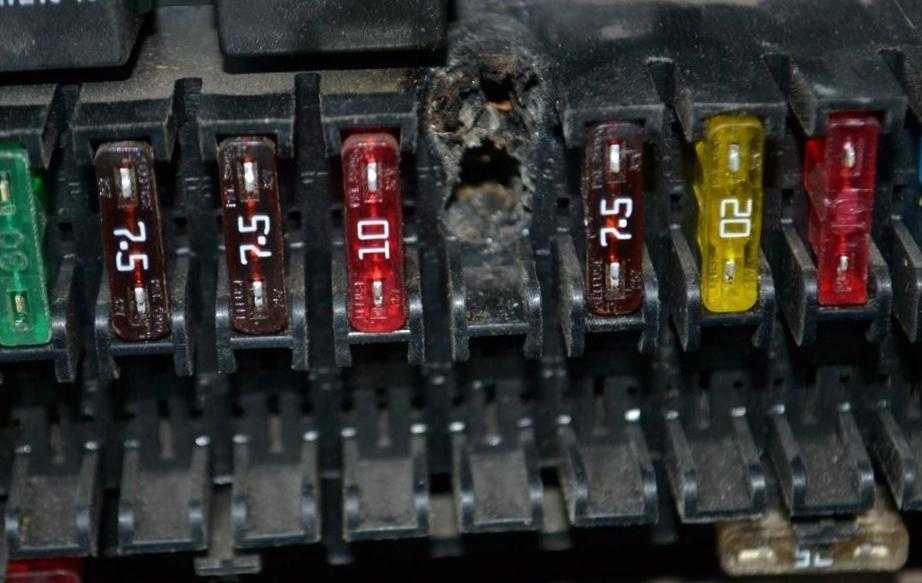

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Проверка кабеля для антенны

Нужно отметить, что стандартным мультиметром произвести полные измерение качества ТВ сигнала нельзя. В продаже можно найти специальный мультиметр, в который встроен частотный измеритель. В этом случае при настройке конкретного канала, можно протестировать на соответствие заданного и реального значения этого параметра. В остальных случаях тестер можно использовать только для измерения антенного кабеля на сопротивление и целостность провода.

В этом случае омметром устанавливается реальное сопротивление между штыревыми и кольцевыми штекерными контактами. Если при проверке кабеля мультиметром сопротивление менее 20 Ом, то он исправный. Если он показывает бесконечность, значит, имеется разрыв антенного кабеля. Нулевое либо близкое к нему значение сопротивления, говорит о наличии высокого риска возникновения КЗ.

Что такое мультиметр

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

правильно подобрать направление замера. При этом необходимо передвинуть указатель прибора в необходимое положение, опираясь на общепринятые параметры, указанные на корпусе;
правильно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, необходимое для конкретного типа замеров.

Прозвонка проводов мультиметром

Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. статью: → «Как пользоваться мультиметром для чайников?».

Мультиметр GE 2524 в положении прозвонки

Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.

Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.

По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. статью: → «Проверка цепей мультиметром или тестером».

Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт

Как понять, что проводка неисправна

Перед проведением диагностики электропроводки авто, нужно удостовериться точно в существующей проблеме именно в проводке. На нерабочее состояние проводов будут указывать следующие симптомы:

Сильное задымление, иногда возникающий пожар. Это свидетельствует о коротком замыкании. Такой признак несет опасную угрозу жизни водителю и пассажирам.

В подобной ситуации необходимо остановить автомобиль. Иначе в результате замыкания, перегретые провода расплавят соседнюю проводку вместе с изоляцией, усугубив еще больше последствия. Часто данная проблема приводит к перегоревшему предохранителю, также может сгореть реле.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы
