Штробление стен под проводку: как правильно штробить бетон и кирпич

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех — можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 — монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики — постановление правительства Москвы 28-10-11 «О порядке переустройства помещений в жилых домах на территории города Москвы».

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: «Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.»

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

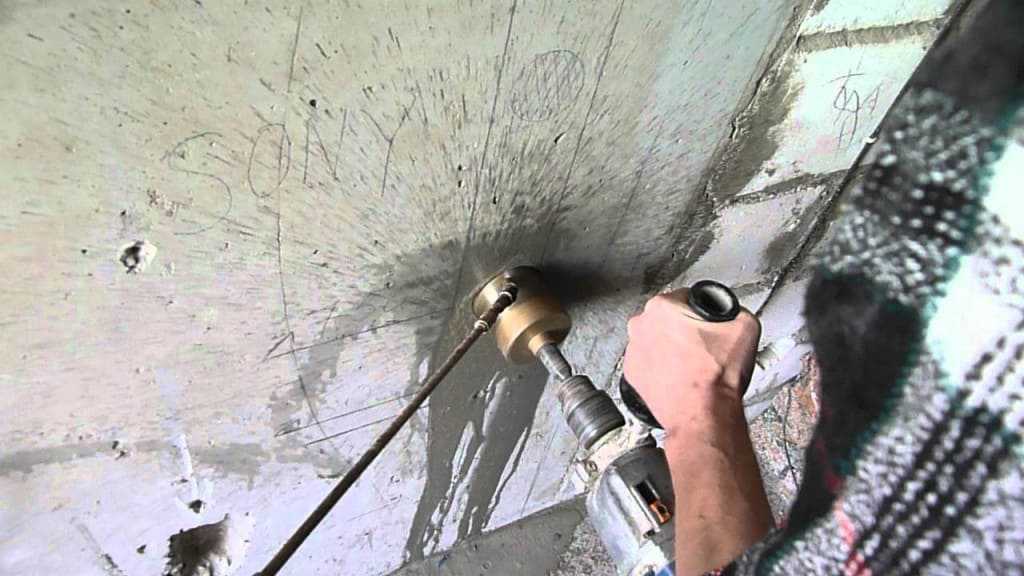

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Особенности работы с различными материалами

Штробление стен без пыли можно осуществить даже в случае с самыми твердыми материалами, если у вас в наличии штроборез. Наиболее сложно поддается обработке бетон. В нем с помощью молотка и стамески проделать паз не получится, или придется изрядно потрудиться.

С кирпичом работать довольно просто, ведь электропроводка может быть уложена в швы между рядами. Процесс пойдет, если еще в момент кладки материала будет известно, что в стене должны быть проложены коммуникации. Тогда работы должны вестись впустошовку. Еще проще, если стена не отделана декоративным слоем штукатурки, — это позволяет видеть границы между изделиями. Горизонтальное штробление в этом случае окажется проще вертикального.

Штробы в бетоне и кирпиче

Когда штробление стен предполагается осуществлять в панельном доме, вы должны знать, что в несущих стенах горизонтальные пазы прокладывать запрещено. Это может не только снизить несущую способность конструкции, повредить арматуру, но и повысить нагрузку на перекрытие.

В швах между плитами штроб тоже быть не должно. Это непременно затронет перекрытия, как и работы в стенах, которые соприкасаются с лестницами. Если же разрешение было получено, то для штробления стен под проводку понадобится специальное оборудование. Если это болгарка, нужны будут насадки. В этом случае не следует экономить, ведь оборудование быстро выйдет из строя, как и расходники.

Что касается кирпича, то штробы в кладке должны быть только горизонтальными и вертикальными. Наклонное их расположение допустимо лишь при наличии соответствующих стен, например, на уровне мансарды. Важна еще и удаленность от труб отопления, расстояние до них должно составить 50 см. От потолка штроба должна быть удалена на 15 см минимум.

При штроблении стен важно учитывать еще и толщину декоративной отделки. Если для укладки гофрошланга глубины паза недостаточно, он может немного выступать над поверхностью, а после перекрыться декоративным слоем

Штробу нужно немного углубить рядом с точками потребления, чтобы ввести провод в коробку. Но если рядом присутствует металлический каркас, трогать его нельзя.

Как работать с деревом и газобетоном

Штробление деревянных стен под проводку недопустимо. Такие постройки хоть и нуждаются в электричестве, но провода в них укладываются в специальные кабель-каналы, которые имеют внешний вид в имитации этой породы древесины, из которой изготовлены стены.

Штробить стены из газобетона можно, но выемки следует делать максимально аккуратными, ведь тогда расход декоративной смеси уменьшится на этапе ремонта. Если блоки были изготовлены по технологии автоклавного твердения, они обладают хорошей геометрией, поэтому стены получаются ровными. Когда бороздки выполнены неаккуратно, выравнивание приходится осуществлять более тщательно.

Если вы рассчитывали на болгарку, а приобрести качественное оборудование вам не по карману, можно купить ручной штроборез, который обойдется в 1000 руб. максимум. Это устройство представляет собой довольно простое приспособление, с помощью которого можно работать с мягкими материалами.

Нюансы с несущими стенами

Осуществлять прокладку коммуникаций в несущих стенах панельных домов запрещено. Это касается всех монолитных конструкций, так как штробление становится причиной снижения несущей способности. В итоге может возникнуть угроза обрушения здания. Если предположить, что такие работы ведутся в отношении перекрытий или монолитных стен, может произойти нарушение целостности арматуры, которая и отвечает за несущую способность. Прутья обычно располагаются на глубине 35 мм от поверхности.

В отношении вашего дома вы можете постараться получить одобрение на данные работы, но шансы здесь невелики. Если стены выполнены из кирпича, получить разрешение можно. Если же штробление не было разрешено, а коммуникации в стенах все же проложить необходимо, следует располагать их в верхнем штукатурном слое или в коробах, а также конструкциях из гипсокартона. Довольно часто домашние мастера создают фальш-стены или устанавливают подвесные потолки.

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Требования и нормы для проведения штроб

Штробление – не просто определенный этап ремонта. Это еще и процесс, при неправильном подходе к которому можно спровоцировать неприятные последствия. Перед тем как штробить стену под проводку, необходимо ознакомиться с определенными правилами. Первым из них является то, что горизонтально осуществлять штробление не рекомендуется, если работы будут вестись близко к перекрывающим плитам. Отступление должно составить 150 мм

Важно знать еще и то, где располагаются газовые трубы. Около них не должно располагаться вертикальных борозд

Отступление должно составить 400 мм минимум. От окон и углов тоже нужно обеспечить определенное расстояние, которое составляет 150 мм.

В бетонной стене штроба должна располагаться только вертикально или горизонтально. Следует исключить лишние наклоны. В некоторых случаях допустимо, что проводка будет располагаться под наклоном, но она должна идти вдоль стены. Это исключение верно для мансардного этажа. Не следует делать одну борозду слишком длинной. Это значение не следует делать больше 3 м, тогда как углубиться можно на 25 мм. Эта цифра актуальна и для ширины. Электропроводка в бетонной стене не должна располагаться с поворотами и наклонами.

К конечной точке следует обеспечить поворот под одним углом, исключением выступают стыки с горизонтальной поверхностью. С несущими стенами работать запрещено. Там не должны располагаться горизонтальные штробы. Это правило должно соблюдаться в отношении построек в любых регионах. Прежде чем приступать к работам, нужно поинтересоваться у управляющей компании, возможно ли это делать вообще. Если у вас панельный дом, это ограничение относится ко всем его стенам.

Что можно делать при штроблении и чего нельзя

Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.

Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)

Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

Примерная схема расположения штроб на стенах

Строго запрещается:

• Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
• Штробление пола, потолка и несущих стен.
• Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.

К чему может привести игнорирование этих правил можно увидеть на следующем примере:

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Это интересно: Поиск рапределителных коробок в пазогребневых плитах

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену

Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя

Последствия штробления в панельном доме

Всем привет! Обычно ответы на на все свои вопросы я находил через поиск, спасибо форуму и его обитателям! Но сейчас решил спросить совета. Суть вот в чем:

Пару лет назад я затеял ремонт в ванной комнате. Дом — обычная панелька, серия П-30. Через один известный портал, этакую социальную сеть для заказчиков и бригад, были найдены исполнители. Исполнители в конечном счете оказались на редкость недобросовестными, но речь пойдет только об одном моменте. Для прокладки труб они проштробили несущую стену, причем по горизонтали. На толщину от 20 до 30 мм (под 20мм полипропилен). Волноваться об этом я начал именно сейчас из-за того, что стал осваивать технологии проведения работ и «что можно, а что нельзя». Теперь думаю что с этим делать. Фото прикладываю. Может кто знает какова толщина указанной стены? Стоит ли обращаться с этим вопросом в МНИИТЭП? (институт, проектировавший дом). Словом, хочу услышать мнение людей. К сожалению, фото с проштробленными, но не штукатуренными стенами нет.

До 3-х см-в глубину и до 3-х м в длину — разрешено технологически, но на практике этого не соблюдается. Если до сих пор проблем не возникло, не волнуйтесь — все нормально. Толщина штукатурного слоя также компенсирует вмешательство в плиту.

Спасибо! Надеюсь и правда ничего страшного не произойдет.

Событие уже произошло.

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Обратите внимание на фото, кабинка демонтирована

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Ага. Фотки и план — с разных объектов.

А какой нормативный документ это разрешает, мне для общего развития.

видимо, tom не обратил внимания на горизонтальное штробление. ранее было Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы»:

Приложение 2 ПЕРЕЧЕНЬ ОГРАНИЧЕНИЙ НА МЕРОПРИЯТИЯ (РАБОТЫ) ПО ПЕРЕУСТРОЙСТВУ ПОМЕЩЕНИЙ В ЖИЛЫХ ДОМАХ

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

План зеркальный по отношению к моему, но суть отражает. На большинстве ресурсов выложен именно такой вариант.

Ага. Фотки и план — с разных объектов.

Уже ознакомился с этим документом, жаль два года назад я о нем не знал, а доверился «опыту» бригады

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.
