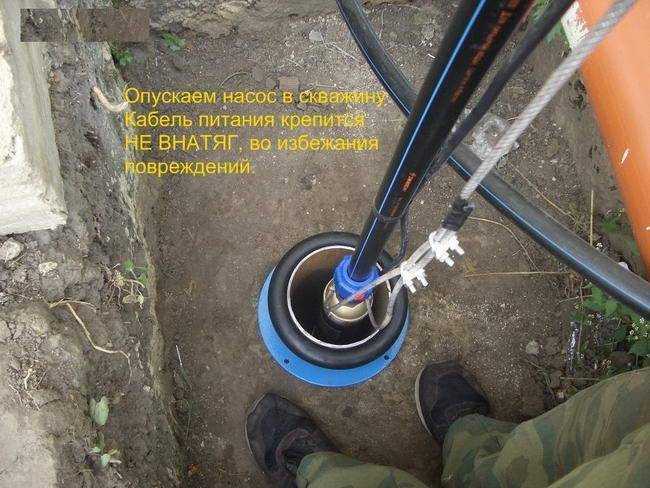

Как установить насос в скважину

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
5. Проверять износ фильтра, при наличии повреждений заменить.
6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3  Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3  м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
• Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Подключение насосной станции с погружным насосом своими руками

Система монтажа зависит от глубины скважины, вида погружного насоса. Среди изобилия таких агрегатов выделяют: вибрационные, колодезные и центробежные насосы. Принцип установки таких насосов заключается в том, что их погружают воду. Конструктивно оборудование защищена от воздействия воды.

Центробежные насосы считаются отличным вариантом для установки в скважины любой глубины. Они способны перекачивать большое количество воды с высокими показателями напора на выходе

При монтаже важно придерживаться ключевого правила: устанавливают насос на уровне не менее 50 см от дна источника с водой.

Дренажные насосы лучше всего проявляют себя в работе с загрязненной водой. Допускается наличие примесей до 5 мм. В продаже вы также найдёте дренажные промышленные насосы, которые способны работать с вкраплениями диаметром до 12 см.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

• Сборка и установка эжектора.
• Герметичное закрепление оголовка.
• Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Виды поверхностных насосов ↑

В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.

• Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
• Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

Мобильный электронасос для полива

Место установки

Обычно насосную станцию собирают в отапливаемом помещении. Идеальным местом будет котельная с хорошо обустроенной звукоизоляцией. Существуют и другие варианты, как установить станцию водоснабжения. Нередко ее размещают в цокольном этаже или подвале, но при условии их тепло-, звуко- и гидроизоляции. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике.

Для размещения станции в колодце используют платформу. Ее монтируют ниже уровня промерзания земли. При этом конструкцию колодца следует утеплить сверху. Но подобный способ размещения водяной станции отличается проблематичным доступом к ней.

Также можно построить домик для насосной станции или разместить оборудование в пристройке. Если это отдельная постройка, ее необходимо не только утеплять, но и в холодную погоду обогревать.

Самостоятельно выполненный монтаж позволяет значительно сократить расходы на обустройство насосной установки. В зависимости от вида источника применяют разные схемы подключения водяной станции. Правильная установка зависит, в том числе, и от мелких элементов, таких как сальник, обратный клапан, фильтры и т.д.. Они позволяют улучшить и сделать работу насосного оборудования более продолжительными.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

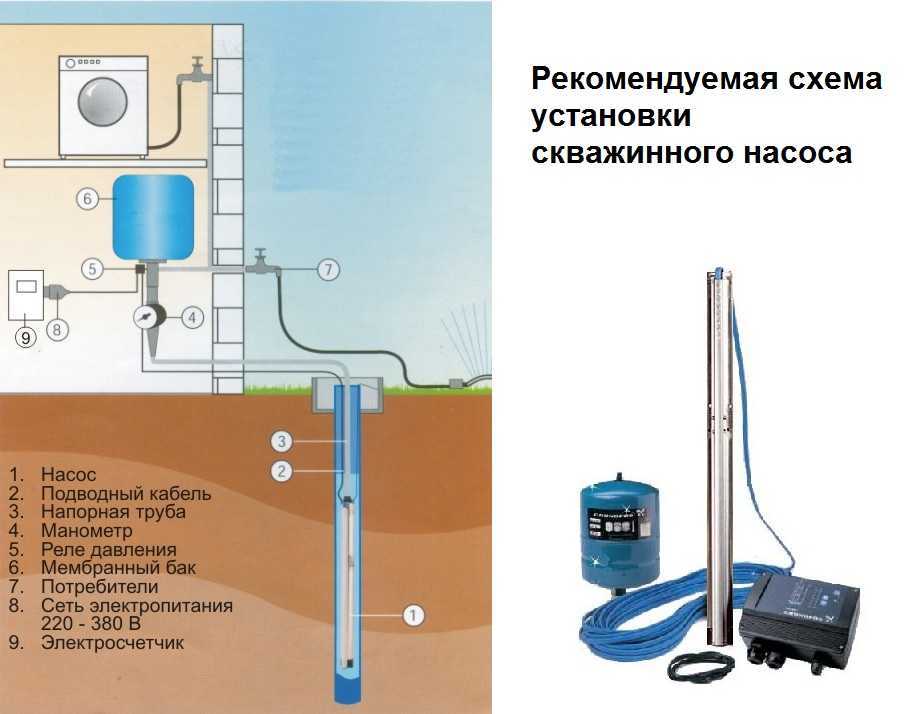

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

https://youtube.com/watch?v=0N_KOvdK2xU

Подготовительный этап

Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.

Выбор типа оборудования

Подключение поверхностного эжекторного насоса

Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.

Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.

В остальном оборудование подбирают по таким техническим параметрам:

• мощность;
• производительность;
• напор;
• стоимость.

Выбор труб

Водопроводные полиэтиленовые трубы

Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.

Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.

Выбор места размещения

Расположение насосного оборудования в скважинном кессоне

Подключение водяной станции к скважине лучше делать максимально близко к гидротехническому сооружению. Есть несколько основных мест, в которых можно установить оборудование:

Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление

Но важно помнить, что работающая насосная станция издает очень громкие шумы, что может вызывать дискомфорт жильцов дома. Потребуется звукоизолировать подвал, чтобы устанавливать в нем нагнетательное оборудование.
Кессон

Это специальная защитная камера, устроенная у самого оголовка скважины. Кессон удобен тем, что полностью изолирует всех жильцов дома от шумов, защищает оборудование от атмосферных осадков, холода, вандалов. При устройстве камеры можно не бояться, что влага будет оказывать негативное действие на стенки подвала, даже если речь идет о конденсате.

Существует несколько важных принципов, которых следует придерживаться при выборе места под установку насосной станции:

Монтировать оборудование желательно максимально близко к источнику.
Доступ к технике должен быть свободным круглый год.
Важно обеспечить хорошую вентиляцию помещения.

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Как зависит от глубины скважины тип насоса

Тип насоса подбирается от глубины скважины.

Поэтому при выборе насоса следует учесть:

• Глубину залегания водоносных пластов.
• Если на участке уже есть скважина, но ее глубина и расположение уровня воды точно не известны, то решить вопрос какой погружной насос для скважины выбрать можно после ее измерения.

Это делается так: на сухой веревке в скважину опускается небольшой груз, после этого по мокрой отметке определяется расстояние до уровня воды.

Веревка с грузом опускается дальше в воду и определяется глубина скважины. Исходя из этих параметров, и необходимо выбирать насос.

Эти величины указываются обычно в паспорте устройства.

Рекомендации по выбору насосов для скважин разной глубины

Итак:

• Какой насос выбрать для скважины 60 метров – мощный глубинный или бытовую насосную станцию? Поднимать воду с такой глубины не очень просто, что требует установки не меньше двух обратных клапанов. Для подачи воды с большой глубины насос устанавливается прямо в пробуренную скважину. Размеры глубинных насосов небольшие, но они отлично обеспечивают автономное водоснабжение частного дома, дачи, коттеджа. С помощью специальной техники корпус глубинных насосов опускается в скважину, затем тросом закрепляется на поверхности.
• Какой насос выбрать для скважины 50 метров – самый мощный бытовой насос или насосную станцию? Насос должен быть погружной, центробежного типа. С поставленной задачей не сможет справиться поверхностный насос. Хорошо подойдет глубинный тип насоса. При использовании насосной станции в ее состав должны входить гидроаккумулятор, самовсасывающий насос и реле давления.
• Если встанет вопрос, какой насос выбрать для скважины 30 метров, тогда лучше предварительно рассчитать мощность устройства необходимая для подачи воды с такой глубины. Для этого берется глубина существующей скважины в метрах, к ней прибавляется 30. Это будет высота водного столба.

К полученной величине прибавляется запас 10%. Например, при глубине скважины 25 метров необходимо приобретать насос, имеющий напор: 25+30=55. 55+10%=65. Значит, напор насоса должен быть в 70 метров.

Какой насос выбрать для скважины 20 метров? Здесь ответ однозначный – незаменим погружной скважинный насос, лучше центробежного типа.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

• Защищает устье скважины от затопления и загрязнения паводковыми водами.
• Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
• Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
• Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.

При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.

При зимнем обустройстве скважины горловина кессона дополнительно утепляется.

При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
3. Аппарат не должен касаться каких-либо предметов и стен.
4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Основные достоинства и минусы

Электронасос наземного монтажа отличается целым рядом достоинств:

• Небольшие размеры, позволяющие выполнить установку на ограниченной площади. Благодаря компактным габаритам не нужно монтировать громоздкий фундамент.
• Доступная стоимость для большинства владельцев дач и коттеджей.

Поверхностный насос доступен по стоимостиИсточник nasosservice.ru

• Длительная бесперебойная работа, составляющая не менее 5 лет. При соблюдении всех правил эксплуатации и регулярном техническом обслуживании электронасос будет эффективно функционировать гораздо дольше.
• Минимальное время окупаемости, которое составляет не более 2 лет.
• Легкое подключение насоса к скважине или другому источнику воды. Профессионалы выполняют такую работу максимально быстро, включая надежное подсоединение электрического кабеля и трубопроводов.
• Экономное потребление электрической энергии.
• Возможность автоматизированной работы, что позволяет избежать аварийных ситуаций и постоянно не следить за функционированием электронасоса.
• Недорогая простая эксплуатация и дешевый ремонт, при выполнении которого не придется даже вынимать из воды подсоединенный шланг.
• Высокий уровень безопасности, потому что обеспечена надежная защита кабеля питания от контакта с водой.

Перед тем как подключить поверхностный насос к скважине на даче или в коттеджном поселке, обычно оценивают основные недостатки оборудования. Это позволяет точно определить, необходимо ли его использовать в конкретных условиях эксплуатации.

При выборе поверхностного насоса не нужно забывать о его недостаткахИсточник st-land.ru

Перекачивающее устройство поверхностного размещения – это насос с небольшой мощностью. При его использовании обязательно нужно перед ним устанавливать фильтр, чтобы исключить попадания твердых частиц внутрь оборудования. Иначе существует большая вероятность, что насос полностью выйдет из строя.

Насосное устройство издает шум во время работы. Он может стать причиной дискомфорта людей, проживающих в доме, если монтаж оборудования будет осуществлен в жилом строении. Ведь именно в здании его часто устанавливают, так как оно должно эксплуатироваться при положительных температурах.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ

Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий

1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
2. Компрессор для поддержания давления в гидробаке и системе потребления.
3. Гидроаккумулятор.
4. Труба высокого давления из ПНД.
5. Обратный клапан.
6. Электрический кабель управления.
7. Трос из нержавеющей стали.
8. Манометр давления.
9. Крышка на обсадную трубу (оголовок).
10. Адаптер или тройник со сливным краном.
11. Оборудование автоматики за контролем работы агрегата.
12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

• электрическая дрель;
• болгарка;
• сварочный агрегат;
• комплект рожковых и торцовочных ключей;
• газовый ключ;
• измерительный инструмент;
• шансовый инструмент.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Особенности монтажа для других систем водоснабжения ↑

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос

Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.
