Флюгарка

Как установить

Немаловажным моментом является то, насколько качественно установлен данный элемент на дымоход.

Для самостоятельной установки потребуется проделать следующие манипуляции:

  1. Изначально в юбке элемента просверливают необходимое количество отверстий, которое зависит от размеров устройства.
  2. Далее просверливают параллельные точки в дымоходной трубе и в каждое из них вставляют по саморезу.
  3. После этого крепят саму флюгарку при помощи шурповерта.

Процесс прикрепления дымника весьма прост, но очень важно убедиться в том, что элемент закреплен надежно и сильный порыв ветра его не сорвет с крыши. Этим нельзя пренебрегать, ведь флюгарка имеет достаточно большой вес и в случае ее открепления от дымохода, может принести ущерб как кровельному покрытию, так и всему, на что она упадет

ОБРАТИТЕ ВНИМАНИЕ!

Кроме флюгарок в некоторых случаях проводят установку кожухов для защиты.

Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции. Также кожух защищает стенки трубы от различных внешних воздействий.

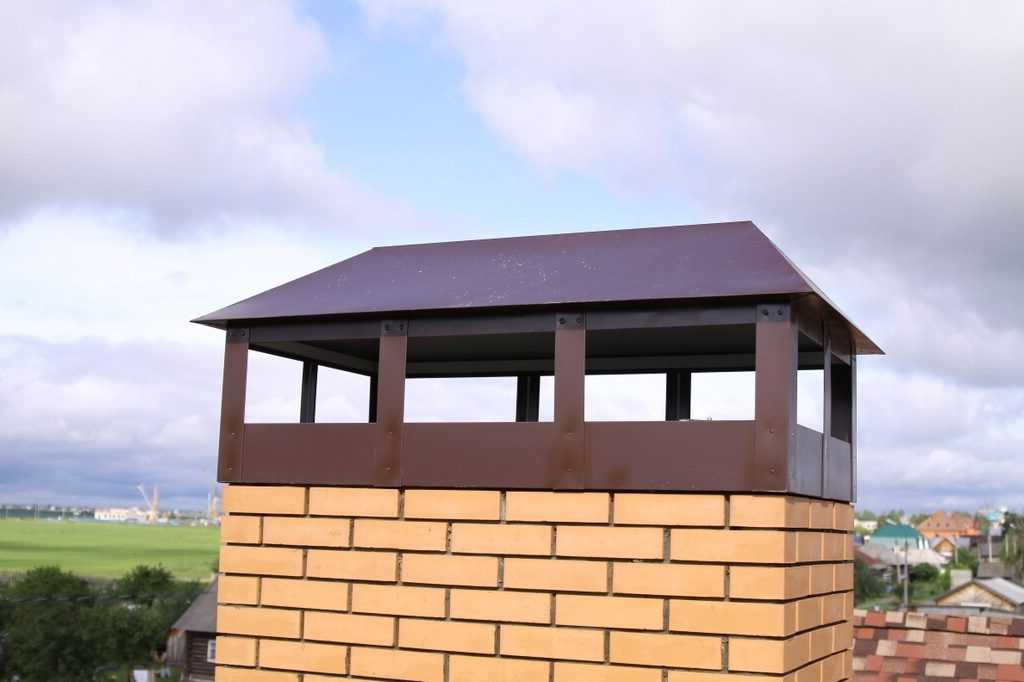

Установка флюгарки

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

  • высоту всего изделия принимаем равной примерно 1,7 х D;
  • диаметр колпака в основании считаем равным 2 х D;
  • высоту колпака делаем около 5 — 7 см;
  • больший диаметр диффузора тоже принимаем равным 2 х D;
  • меньший диаметр считаем равным диаметру дымохода;
  • высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

  • ножницы по металлу;
  • молоток;
  • плоскогубцы;
  • заклёпочный пистолет;
  • рулетка;
  • карандаш;
  • картон;
  • циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

  1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
  2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
  3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
  4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
  5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
  6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

  1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
  2. Устанавливаем входной патрубок дефлектора на дымоход.
  3. Стягиваем место соединения вырезанной лентой.
  4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Особенности и назначение

Флюгером называют прибор из арсенала метеорологов. Он устанавливается на крышу дома, чаще на кровельную часть или на дымоход. Зачастую флюгеры украшают именно частные дома. Этот прибор измеряет силу ветряного потока и его направление. Сейчас, в эпоху современных гаджетов, флюгер кажется пережитком прошлого. Дома можно установить продвинутую аппаратуру, и она точнее определит как направление ветра, так и его силу. Однако флюгеры и по сей день остаются актуальны. В основном, конечно, ради красоты, а не для практических целей. Но порой и технологии могут дать сбой. А старый добрый метод не подведет.

История создания флюгера переносит нас в Древнюю Грецию в 48 год до нашей эры. Эта конструкция была выполнена в виде языческого бога Тритона. Он выглядит как русалка, только мужского рода. То есть у него рыбий хвост, а туловище и голова мужчины. Этот флюгер украшал вершину башни ветров. Высота башни составляла 12 метров, а диаметр ее был приблизительно 8 метров. Башня была восьмигранной. Сделал ее предположительно астроном Кирр. Верхушка Башни ветров была украшена изображениями восьми ветров – северный, северо-восточный, восточный, юго-восточный, южный, юго-западный, западный и северо-западный. Флюгер, возвышавшийся на Башне ветров, в длину был 4-8 футов. Он указывал направление ветра и какой именно бог отвечает за погоду в данный момент. Флюгер Башни ветров, к сожалению, не сохранился до наших дней.

Флюгеры часто украшали крыши домов знатных людей в Древней Греции, особенно богатых землевладельцев. Но для них флюгер носил и практический характер. На нем чаще всего изображались боги Древней Греции.

Популярны флюгеры были также и в странах Скандинавии, точнее, у викингов

Для них знание направления и силы ветра было очень важно, так как они были мореходами и часто передвигались на кораблях. А знание, куда направлен ветер, помогало им в расчетах. Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе

Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент

Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе. Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент.

В Средние века в европейских странах тоже не забывали о флюгерах. Хозяева больших замков велели устанавливать их на своей крыше. Вместе с функцией определения ветра он служил указателем того, какая именно семья живет в этом доме, так как геральдические отличия отображались на флюгере.

В викторианскую эпоху популярность флюгеров возросла как никогда. В это время они уже не изготавливались руками и по индивидуальному заказу. Таких мастерских было мало и они не успевали обслужить всех желающих приобрести это изделие. Поэтому организовывались производства, которые ставили изготовление флюгера на поток. После викторианской эпохи интерес к этим конструкциям упал. Возрождение их произошло только в 1970-е годы.

Флюгеры разделяются на группы в зависимости от их назначения.

Дымоходный. Этот флюгер располагается вблизи дымохода, точнее, на колпаке трубы от него. Он препятствует попаданию лишнего воздуха в дымоход и при сильном ветре продукты сгорания не задерживаются в дымоходной трубе. Это увеличивает тягу вентиляции и дымохода. Тогда камин и отопление адекватно работает. Подобный прибор устанавливается при наличии камина и помогает его правильной эксплуатации, особенно если в регионе, где построен дом, сильные и порывистые ветра.

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Особенности конструкции

  • 1. Колпак/зонтик – элемент, предназначенный для предохранения дымовой трубы от осадков. Может варьировать по конфигурации, имеет скатную, конусную, полукруглую или пирамидальную форму.
  • 2. Фартук-капельник – конструкция, выполняющая защитную роль для дымохода. Защита заключается в исключении образования грибка или коррозии. Фартук предназначен для отвода нисходящих водяных потоков с колпака.
  • 3. Кронштейны – специальные фиксирующие приспособления, которые применяются в качестве конструктивного элемента, связывающего фартук и колпак в единую конструкцию. Помимо всего прочего, они могут предназначаться для крепления защитных сеток.

Разновидности моделей

Многообразие видов дымоходов является причиной выпуска различных моделей колпаков на трубу. Среди ассортимента строительных магазинов встречаются следующие конструкции:

  • Стандартный дымник. Его зонтик обладает пирамидальной формой и крепится к фартуку капельнику с применением кронштейнов. Для производства используется листовой металл.
  • Четырехскатный колпак. Верхняя часть конструкции идентична вальмовой четырехскатной крыше. Преимущественно подобную флюгарку монтируют на прямоугольную трубу из кирпича.
  • Дымник с полукруглым зонтиком. Оптимально сочетается с крышей домов, архитектура которых имеет европейское направление. На увеличение тяги дымохода это не отражается, но декоративный эффект налицо.
  • Плоская флюгарка удачно вписывается в концепцию стиля минимализм, но наименее эффективна с точки зрения полезной эксплуатации. Ее зонтик подвержен скапливанию снежного покрова, в результате чего кронштейны склонны к деформации.
  • Для дымохода круглого сечения подходит флюгарка аналогичных контуров с крышей в виде конусообразного зонтика. Отличительная черта моделей – отсутствие капельника.

Перечисленные конструкции флюгарки могут обладать дополнительными элементами различного предназначения:

  • заслонки;
  • откидные дверки;
  • решетки от птиц;
  • двойные крыши.

Чертежи для изготовления колпака на трубу своими руками должны содержать все нюансы конструкции.

Замечание! Выбор той или иной детали должен быть аргументирован с точки зрения улучшения эксплуатационных свойств. Излишние элементы декора могут спровоцировать возникновение в дымоходе шумов и уменьшить срок его службы.

Характеристики и свойства

Специальное устройство на дымовую трубу – флюгарка, применяется для организации полноценной тяги во время осадков и сильных ветровых потоков. С помощью подобного колпака ветер сдерживается, благодаря чему, вокруг трубы образуется пониженное давление.

Флюгарка мешает попаданию осадков в дымоход прибора отопления, позволяет организовать подходящие условия для полноценного сжигания топлива в камере очага. Кроме этого, увеличивается срок эксплуатации печи или камина, так как на внутренних стенках дымовой системы не происходит образование наледи и намокание в период межсезонья.

При монтаже боковых стенок, которые представляют стальные сетки или декоративные узоры, предотвращается попадание в дымоход различных посторонних предметов в виде мусора.

  • — масса устройства варьирует в пределах пятидесяти – шестидесяти килограмм, что повышает защиту от сильного ветра,
  • — в качестве основного материала используется медь, оцинкованное железо, нержавеющая сталь, цинк-титан,
  • — термостойкость конструкции достигает двух тысяч градусов по Цельсию;
  • — обычно использование этого приспособления превышает пять лет. Конечно, в этом случае все зависит от толщины материала и условий его применения,
  • — высота флюгарки должна быть не менее ста – ста восьмидесяти миллиметров от уровня среза,
  • — высота среза может варьировать в пределах шести – десяти сантиметров,
  • — тридцать – сорок пять градусов – рекомендуемый угол уклона ската колпака,
  • — колпак на флюгарку должен превышать размеры отверстия трубы примерно на пять – максимум десять сантиметров.

Видео описание

Прочистка канализационных труб: разбор лучших способов чистки труб от засоров

В этом видео показано, как сделать флюгер из листа нержавейки:

  • Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
  • Фигурка приваривается к флюгарке с противовесом.
  • Внизу к ней присоединяется поворотная ось.
  • Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
  • Когда все элементы готовы, их собирают и проверяют на работоспособность.
  • Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
  • В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Характеристика флюгарок на трубу дымохода

Флюгарка не дает осадками проникать в трубу, за счет чего топливо полностью прогорает в печи. К достоинствам защитных колпаков на трубах можно отнести защиту от обледенения трубы зимой и отсутствие грибка и плесени летом. Для защиты дымоходной трубы от мусора и проникновения мелких животных, помимо флюгарки устанавливают дополнительно боковые стальные сетки или декоративные элементы.

Колпаки на дымоход имеют следующие параметры:

  1. для устойчивости и защиты от порывистого веса флюгарки на кирпичную трубу выполнены из толстолистовой стали, из-за этого вес конструкции равен 60 кг;
  2. материал изготовления в основном оцинкованная сталь, но встречаются также модели из меди, цинка-титана и нержавейки;
  3. выдерживает конструкция температуру до 200С;

  4. гарантийный срок эксплуатации 5 лет;
  5. высота составляет 180мм от среза до дымохода;
  6. срез высотой до 100мм;
  7. уклон скатов составляет 45˚;
  8. колпак флюгарки на 100 мм больше диаметра трубы с каждой стороны.

Самостоятельное изготовление

Изучив чертежи флюгарок, для самостоятельного изготовления конструкции можно взять готовый проект, изменив его размеры в соответствии с существующим дымоходом. При наличии достаточного опыта и знаний, чертеж дополняют собственными наработками и деталями, без ущерба для эксплуатационных свойств флюгарки.

Предварительный этап

На подготовительном этапе обязательно продумывают все ключевые моменты изготовления флюгарки, среди которых:

  • Грамотно подобранные размеры колпака способствуют выполнению поставленных целей. В противном случае эффективность установки защитной конструкции сводится к нулю.
  • Подбор или составление собственного чертежа флюгарки на дымоход.
  • Выбор материала. В качестве приемлемых вариантов для конструкции колпака рассматривают оцинкованную сталь или листовой металл с полимерным напылением. В промышленных масштабах для производства флюгарки применяют медь и сплав цинка с титаном.
  • Защитная сетка на колпаке создает надежную преграду для проникновения птиц в дымоход.
  • Экран с теплоотражающими свойствами. Подобный элемент флюгарки препятствует перегреву полимерного покрытия на дымоходе.
  • Форма капельника для полноценной защиты дымохода от осадков, ниспадающих с верхней части колпака.

Сборка

Простая конструкция флюгарки не предполагает сварочных работ, вся сборка будет осуществляться с помощью заклепок. Для работы с колпаком потребуются ножницы по металлу, листогибы и маркер. Основные усилия будут направлены на создание нижнего элемента флюгарки – капельника. Процесс изготовления защитного колпака на дымоход состоит из следующих шагов:

  • Чертеж с помощью маркера переносится на лист металла. Уголки лучше отрезать сразу, также делают насечки по центральной линии.
  • На краю стола фиксируют металлический уголок, предназначенный для качественного сгиба деталей флюгарки.
  • Нижняя часть фартука, прилегающая к дымоходу, загибается по краям на 45о.
  • Дальше для создания капельника флюгарки листы дважды сгибают под прямым углом в противоположных направлениях.
  • Фальцы заготовок формируются листогибами.
  • Подготовив четыре детали фартука флюгарки, переходят к их соединению.
  • Для формирования кронштейнов неширокие полоски металла также изгибаются под прямым углом.
  • Дальше переходят к конструированию верхней части защитного колпака на дымоход.
  • Зафиксировав кронштейны на фартуке, им придают форму, соответствующую конструкции крыши над дымоходом.
  • Закончив монтаж всех элементов флюгарки, ее крепят на дымоход.

Помимо двускатной крыши, достаточно несложно изготовить на дымоходную трубу конструкцию арочной флюгарки.

( Пока оценок нет )

Форма и материал колпака на трубу дымохода

Придуман колпак не сегодня. Он способен придать дымоходной части декоративность, обеспечив его необходимыми практическими параметрами. Основной – защита. Он способен противостоять присутствию излишней вентиляции и природным факторам в виде дождя, снега и порывов ветра.

  • Проявление дизайнерской фантазии сделало колпак настоящим украшением кровли.
  • Есть немало оригинальных исполнений, которые красуются на верху дома и притягивают заинтересованные взгляды.
  • Любой элемент принимает своеобразную форму, подчеркивая декоративность, только не в ущерб функциональности.
  • Красота не должна быть в ущерб защитным характеристикам. Стены не должны разрушаться. Долговечность – немаловажный фактор.

Диаметр отверстия определяет начальный выбор устройства. Надо учесть и тип:

Отопление газовое. Изделие выполняется из жести (хром плюс никель плюс кислотостойкость);

Наличие камина наряду с котлом либо печкой. Отопление на дровах или топливное. Ставится съемный тип. Тогда проводить контроль легче.

В соответствии с классификацией:

  • Основание — круглое или в форме квадрата;
  • Жесть – хромоникилевая или черная;
  • Устройство – откидывается или накладывается.

Немало найдется по России изделий, не имеющих оснований. Они крепятся непосредственно на канале.

Значение при выборе имеет конфигурация:

  • Флюгарка с несколькими скатами. Отличная защита от воздействий извне. Выглядит флюгерное изделие эффектно. На ней ставятся фигурки животных из металла;
  • Плоская поверхность в основном встречается на зданиях европейского плана;
  • Модным направлением является наличие крышки. Она, открываясь, дает возможность профилактических мер по обслуживанию;
  • Дефлектор. Имеет отверстия, которые открываются, когда тягу требуется увеличить.

Характеристики и свойства

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях. За счёт наличия колпака сдерживаются значительные ветровые потоки, в результате чего вокруг трубы создаётся пониженное давление.

Колпак препятствует попаданию осадков в дымоход, что создаёт оптимальные условия для полного прогорания топлива в печи. Также он позволяет увеличить срок эксплуатации трубы, так как снижает вероятность появления наледи на её внутренних стенках в зимний период или намоканию во время осадков и образованию плесени и грибка.

При установке боковых стенок в виде стальных сеток или декоративных узоров также предотвращается и попадание в дымоход различного мусора или посторонних предметов.

Флюгарка имеет следующие характеристики:

  • вес конструкции 50-60 кг (для повышения устойчивости и защиты от сильных порывов ветра);
  • основной материал: медь, оцинкованное железо, нержавеющая сталь, цинк-титан;
  • термостойкость до 200С;
  • средний срок службы более 5 лет, в зависимости от используемого материала, его толщины и условий эксплуатации;
  • минимальная высота флюгарки от дымохода до среза от 100 до 180 мм;
  • высота среза от 60 до 100 мм;
  • угол уклона скатов колпака 30-45;
  • на флюгарки колпаки должны быть по размерам больше на 50 мм с каждой из сторон или на 100 мм больше диаметра трубы.

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях

Виды покрытия флюгарок

Для дополнительной защиты флюгарок от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут наноситься специальные покрытия:

  1. Порошковая краска. Имеет высокий уровень адгезии к стали, упрочняет поверхность, стойка к деформациям и изгибам без нарушения герметичности слоя, не содержит токсичных компонент, доступна в широкой цветовой гамме. Легко наносится, быстро застывает, делает поверхность металла электроизоляционным.
  2. Пурал. Не выцветает под действием ультрафиолета, не царапается и не разрушается при температурных расширениях металла за счёт пластичности и высокой прочности. Легко переносит контакт с химически активными веществами, содержащимися в осадках, доступен не только в виде монотонных расцветок, а и текстурных рисунков. Срок эксплуатации более 30 лет.
  3. Полиэстер. Обладает высокой износостойкостью, прочностью и уникальным блеском. Не выцветает, не отслаивается, не подвержен воздействию температур и осадков. Срок службы составляет от 5 лет.
  4. Пластизол. Имеет высокую коррозионную стойкость, отличные декоративные свойства, прочность и пластичность. В отличие от других покрытий, пластизол способен самовосстанавливаться, то есть микротрещины могут затягиваться и, таким образом, слой становится снова герметичным. Срок эксплуатации до20 лет.

Флюгарка на трубу прямоугольного сечения

Самостоятельное изготовление

Изучив чертежи флюгарок, для самостоятельного изготовления конструкции можно взять готовый проект, изменив его размеры в соответствии с существующим дымоходом. При наличии достаточного опыта и знаний, чертеж дополняют собственными наработками и деталями, без ущерба для эксплуатационных свойств флюгарки.

Предварительный этап

На подготовительном этапе обязательно продумывают все ключевые моменты изготовления флюгарки, среди которых:

  • Грамотно подобранные размеры колпака способствуют выполнению поставленных целей. В противном случае эффективность установки защитной конструкции сводится к нулю.
  • Подбор или составление собственного чертежа флюгарки на дымоход.
  • Выбор материала. В качестве приемлемых вариантов для конструкции колпака рассматривают оцинкованную сталь или листовой металл с полимерным напылением. В промышленных масштабах для производства флюгарки применяют медь и сплав цинка с титаном.
  • Защитная сетка на колпаке создает надежную преграду для проникновения птиц в дымоход.
  • Экран с теплоотражающими свойствами. Подобный элемент флюгарки препятствует перегреву полимерного покрытия на дымоходе.
  • Форма капельника для полноценной защиты дымохода от осадков, ниспадающих с верхней части колпака.

Сборка

Простая конструкция флюгарки не предполагает сварочных работ, вся сборка будет осуществляться с помощью заклепок. Для работы с колпаком потребуются ножницы по металлу, листогибы и маркер. Основные усилия будут направлены на создание нижнего элемента флюгарки – капельника. Процесс изготовления защитного колпака на дымоход состоит из следующих шагов:

  • Чертеж с помощью маркера переносится на лист металла. Уголки лучше отрезать сразу, также делают насечки по центральной линии.
  • На краю стола фиксируют металлический уголок, предназначенный для качественного сгиба деталей флюгарки.
  • Нижняя часть фартука, прилегающая к дымоходу, загибается по краям на 45о.
  • Дальше для создания капельника флюгарки листы дважды сгибают под прямым углом в противоположных направлениях.
  • Фальцы заготовок формируются листогибами.
  • Подготовив четыре детали фартука флюгарки, переходят к их соединению.
  • Для формирования кронштейнов неширокие полоски металла также изгибаются под прямым углом.
  • Дальше переходят к конструированию верхней части защитного колпака на дымоход.
  • Зафиксировав кронштейны на фартуке, им придают форму, соответствующую конструкции крыши над дымоходом.
  • Закончив монтаж всех элементов флюгарки, ее крепят на дымоход.

Помимо двускатной крыши, достаточно несложно изготовить на дымоходную трубу конструкцию арочной флюгарки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
