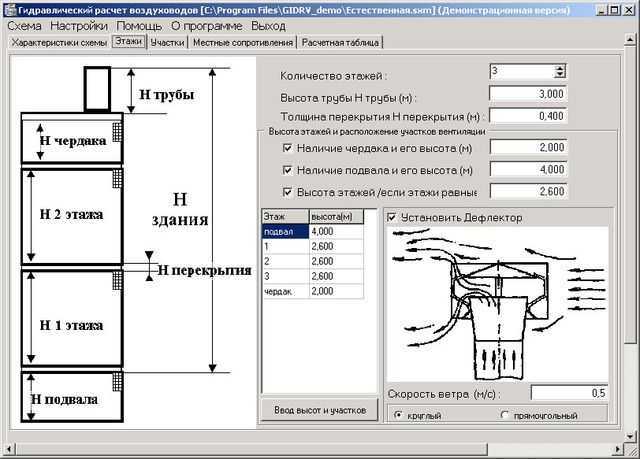

Программа расчета естественной вентиляции и аспирации GIDRV 3.093


GIDRV Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».

Функции программы для расчета естественной вентиляции GIDRV 3.093:

  • контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
  • расчет нового и контрольный расчет воздушных каналов для аспирации;
  • расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.

Получив результаты, можно изменить исходные параметры на любых участках воздуховодов и сделать новую схему. С помощью этой программы для расчета естественной вентиляции можно подбирать любые комбинации, добиваясь оптимальных показателей работы.

Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.

Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).

Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.

В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).

Все расчеты можно распечатать, включая таблицы.

Платная, но для ознакомления доступна демо-версия.

Ventcalc

Программа среди проектировщиков считается наиболее простой и функциональной. Действительно, для создания схемы вентиляционной сети достаточно ввести требуемые исходные данные и программа предоставит готовый эскиз со всеми необходимыми данными для дальнейшего подбора оборудования.

Независимо от выбранного типа вентиляционной системы, данная утилита одинаково хорошо справляется с необходимыми расчетами. Функционал программы позволяет:

  • Сделать расчет сечения воздухооотводов с учетом всех переменных.
  • Расчет сопротивлений шахт и каналов. На основании расчетов программа автоматически подбирает вентиляционное оборудование.
  • Расчет аэродинамического сопротивления сети.
  • Сделать грамотный расчет естественной вентиляции.
  • Определить оптимальное сечение вентиляционной шахты, которое обеспечит преобладание тяги над сопротивлением воздушной смеси при определенном ее расходе.
  • Сделать расчет мощности нагрева калорифера.

Vent calc в максимально короткий срок выполнит необходимые расчеты, чем значительно упростит работу проектировщика. Достоинством этого ПО является то, что с 2010 г. Vent calc распространяется бесплатно. Язык интерфейса ПО – мультиязычная.

Онлайн-сервисы для проектирования дома

Если вы хотите быстро оформить интерьер без установки ПО, воспользуйтесь простыми
онлайн-сервисами. Они позволяют работать прямо в интернет-браузере, но предлагают меньше функционала и
зависят от скорости сети.

HomeByMe

Программа для проектирования дома онлайн, позволяющая вручную отрисовать пространство или
работать с готовыми макетами. Вы сможете добавить или снести стены, расположить перегородки, оформить
экстерьер коттеджа, поставить предметы из онлайн-библиотеки, а также скорректировать стройматериал покрытий.

Интерфейс ресурса представлен только на английском языке. Также для экспорта итога вам
потребуется создать учетную запись.

Возможности HomeByMe:

  • сохраняет материал в качестве фотографии, скриншота или панорамы;
  • содержит товары реальных магазинов;
  • предлагает совершить виртуальный визит.

Программа подбора воздуховодов Ducter 2.5


Ducter 2.5 Эта программа подбора вентиляционного оборудования высчитывает диаметры сечений воздуховодов. Пользователь вводит максимальные значения скорости потока в воздуховодах, перепады высот при расчетах естественной вентиляции или КМС отрезка. На основании этих сведений программа подбирает вентиляционное оборудование стандартного диаметра согласно ВСН 353-86 линейно. Таким образом, окончательное решение по диаметру остается за специалистом.

Если необходим воздуховод нестандартных параметров, программа тоже поможет: вводится один параметр, остальные подбираются. Шаг подбора устанавливается в настройках.

Можно задать один из нескольких вариантов отображения размеров каждого участка.

Версии программы от Ducter 3 и выше для подбора оборудования помогут полностью просчитать всю систему вентиляции.

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01−85*, СП 30.13330.2012 или СП 30.13330.2016. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматуры и приборов.

Основа работы программы Project StudioCS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В Project StudioCS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

Project StudioCS Водоснабжение. Узел в 2D Project StudioCS Водоснабжение. Узел в 3D

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

Программа расчета естественной вентиляции и аспирации GIDRV 3.093

Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».

Функции программы для расчета естественной вентиляции GIDRV 3.093:

  • контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
  • расчет нового и контрольный расчет воздушных каналов для аспирации;
  • расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.

Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.

Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).

Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.

В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).

Все расчеты можно распечатать, включая таблицы.

Платная, но для ознакомления доступна демо-версия.

Программа для расчета вентиляции Vent-Calc

Программа для проектирования Vent-Calc одна из самых функциональных и доступных. Алгоритм ее работы основан на формулах Альтшуля. Гидравлические расчеты воздуховодов делаются по методике, взятой из «Справочника проектировщика» под редакцией Староверова. Одинаково хорошо справляется с расчетом естественной и принудительной вентиляции.

Функции программы для вентиляции
Vent-Calc

  • Расчет воздуховодов с учетом температуры и скорости движения потоков, расхода воздуха;
  • Расчет воздуховодов гидравлический;
  • Расчет местных сопротивлений (сужений, отводов, расширений и развилок) каналов помещений. Высчитываются коэффициенты сопротивления на различных участках системы, потери давления в Паскалях, программа подбирает вентиляционное оборудование. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Во время работы программа для вентиляции отсылает пользователя к требуемым формулам и таблицам;
  • Подходит для помещения. Определяется оптимальное сечение вентканала, обеспечивающее превалирование тяги над сопротивлением воздуха при заданном расходе воздуха;
  • Подсчитывает мощность нагрева калорифером или любым другим типом подогревателя воздуха.

Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Для этого необходимы следующие показатели:

  • длина основного воздуховода помещения;
  • расход воздуха в начале системы;
  • расход воздуха в конце системы.

Вручную такой расчет достаточно трудоемок и осуществляется поэтапно. Поэтому программа для расчета Vent-Calc облегчит и ускорит работу проектировщиков, специалистов по продаже климатической техники и квалифицированных монтажников.

Согласованность данных

Для согласования данных в Project StudioCS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project StudioCS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Revit

BIM-orientated design tool for architects

Минусы

Небольшое дублирование команд AutoCAD

Являясь частью целого нового поколения продуктов Autodesk, предназначенных специально для архитектурных студий, которые работают над сложными проектами и нуждаются в BIM (Building Information Modelling), Revit позволяет не только проектировать и моделировать здание, но и координировать работу нескольких инженеров, работающих над одной и той же схемой.

Проектировщики, использующие Revit, работают с объектами, а не с вектором между двумя точками, и это позволяет им работать быстро и уверенно.

Однако, даже если они оба используют интерфейс командной строки, это не похоже на AutoCAD. И тем, кто пришел из этой дисциплины, поначалу может быть трудно перейти. Как только они преодолеют крутую кривую обучения, Revit может предложить конкурентное преимущество перед теми, кто использует традиционные приложения для проектирования.

Вы можете скачать Revit здесь

Программа для рисования вентиляции CADvent

Эта программа для рисования вентиляции создана на базе мощной и сложной AutoCAD. Вместе с развитием AutoCAD видоизменяется и совершенствуется CADvent, добавляются новые возможности. Это профессиональные программы для черчения вентиляции, расчетов и презентаций, созданные для инженеров, работающих в области проектирования и разработок систем вентиляции, кондиционирования и отопления.

Функции CADvent:

  • расчет сечения воздуховодов;
  • расчет потерь давления;
  • акустический расчет;
  • создание 2D чертежа с необходимыми обозначениями;
  • 3D моделирование;
  • спецификация по элементам, которую можно перенести в MS excel;
  • создание презентаций.

Пользователи отмечают удобство пользования, но не хватает русификации, а также возможности создать аксонометрическую проекцию.

Еще об одной программе под названием Комфорт-В смотрите видеоролик.

Источник

https://shallot.ru/the-program-for-the-calculation-of-ventilation-programs-for-designing-and-calculating-ventilation.html

Баланс водопотребления и водоотведения

На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем. Данные таблицы показывают объективную картину водообращения воды в организации и демонстрируют, какое именно количество воды требуется конкретному предприятию, а также какой объем сточных вод ожидается к сбросу в канализацию в результате жизнедеятельности объекта.

Онлайн проектирование вентиляционной системы

Вентиляционное системы имеют высокое значение для объектов различной направленности. Если говорить о частных домах, то в таких строениях вентиляция будет выполнять очистительные функции – удалять из внутренних помещений загрязненный воздух, за счет чего в здании будут достигаться максимально комфортные условия для проживания людей. В разных зданиях различаются не только требования к функциональности вентиляционных систем, но и сложность их проектирования.

Высокая стоимость услуг профессиональных проектных предприятий вынуждает многих собственников задумываться о возможности самостоятельного проектирования инженерных систем. Проектирование вентиляции онлайн или самостоятельная разработка проекта с помощью доступного программного обеспечения позволяет сэкономить собственнику на устройстве вентиляции, но только при условии наличия у владельца дома определенной профессиональной подготовки и знаний.

Этапы разработки проекта

На первом этапе разработки проекта вентиляционной системы происходит встреча заказчика с проектировщиком, где составляется техническое задание и определяются первоначальные данные, необходимые для проведения корректных расчетов.

Второй этап — это предоставление заказчику технически и экономически обоснованных схем вентиляционных систем, с вариантами используемого для этого оборудования. Из представленных вариантов заказчик выбирает оптимальный и вносит свои замечания, после чего отдает на согласование в соответствующие инстанции. Только после устранений замечаний от контролирующих органов, проект переходи в третью фазу — составление полной технической документации со спецификациями необходимых материалов и оборудования, а также сметой проведения работ.

Проект может создаваться «по старинке», на кульмане, но, как правило, современные компании, занимающиеся проектными работами, для этого используют программное обеспечение.

Программа для проектирования инженерных систем MagiCAD

MagiCad

Это программа для проектирования систем вентиляции, отопления, водоснабжения и канализации, электросетей. MagiCAD рассчитывает и делает необходимые чертежи.

Будет полезна строителям, проектировщикам, чертежникам и менеджерам по продаже оборудования.

Функции MagiCAD:

  • все виды расчетов для вентиляционных систем(приточные и вытяжные);
  • изображение в 2D;
  • изображение в 3D;
  • широчайшая база данных оборудования европейских производителей;
  • создание всей необходимой проектной документации, в том числе спецификаций;
  • возможность обмена данными с иными программами для рисования вентиляции;
  • совместимость с ADT и AutoCAD.

Графика MagiCAD основана на базе AutoCAD и фактически является ее дополнением. Программа создана финскими разработчиками, которые максимально упростили ее использование. Поэтому инженер, знакомый с AutoCAD без труда разберется с дочерней программой для расчета вентиляции и других инженерных систем MagiCAD. Удобство использования достигается разделением ядра на модули: Вентиляция, Трубопроводы, Электричество и Помещение.

Специалисту не нужно прочерчивать сложные воздухораспределительные сети, фитинги и повороты. Уже готовые элементы составляются подобно конструктору. Не нужна даже линейка. Основная работа проектировщика – правильно скомпоновать существующие узлы для получения оптимального результата. Все данные о проекте присутствуют тут же. Заглянув в электронный чертеж, можно получить необходимые сведения о работе будущей вентиляции, например, о сечении воздуховодов и скорости воздушного потока в них.

Программа подбора воздуховодов Ducter 2.5

Эта программа подбора вентиляционного оборудования высчитывает диаметры сечений воздуховодов. Пользователь вводит максимальные значения скорости потока в воздуховодах, перепады высот при расчетах естественной вентиляции или КМС отрезка. На основании этих сведений программа подбирает вентиляционное оборудование стандартного диаметра согласно ВСН 353-86 линейно. Таким образом, окончательное решение по диаметру остается за специалистом.

Если необходим воздуховод нестандартных параметров, программа тоже поможет: вводится один параметр, остальные подбираются. Шаг подбора устанавливается в настройках.

Задаются показатели давления и температуры воздуха, если рассчитывается система кондиционирования. Есть возможность получения данных о давлении на каждом участке, вводя его длину и суммарный коэффициент сопротивления. Учитывается материал будущего воздуховода.

Можно задать один из нескольких вариантов отображения размеров каждого участка.

Версии программы от Ducter 3 и выше для подбора оборудования помогут полностью просчитать всю систему вентиляции.

Чем софт поможет неспециалисту

Специальные программы, позволяющие заняться виртуальным строительством человеку, далекому от проектной отрасли, безусловно, не смогут заменить работу профессионального инженера-проектировщика

Однако, они дают возможность наглядно представить будущий дом, и, что наиболее важно, сделать это в разных вариантах, чтобы выбрать наиболее привлекательный.. В процессе работы над компьютерной моделью пользователь может примерить разные виды крыш, перебрать несколько вариантов расположения комнат, выбрать подходящие материалы и оценить цветовую гамму

Такая подготовительная работа, в отличие от бумажной, экономит время, позволяет ускорить реальное строительство и избежать множества ошибок. Широкий набор опций позволит не только создать дом мечты и продумать его планировку и внутреннее наполнение, а также обустроить придомовую территорию

В процессе работы над компьютерной моделью пользователь может примерить разные виды крыш, перебрать несколько вариантов расположения комнат, выбрать подходящие материалы и оценить цветовую гамму. Такая подготовительная работа, в отличие от бумажной, экономит время, позволяет ускорить реальное строительство и избежать множества ошибок. Широкий набор опций позволит не только создать дом мечты и продумать его планировку и внутреннее наполнение, а также обустроить придомовую территорию.


Некоторые приложения создают и визуализируют ландшафтИсточник homemania.ru

Нормы проектирования вентиляции

Проектные работы ведутся в соответствии с положениями СНиП 41-01-2003. В документе подробно расписаны параметры наружного и внутреннего воздуха, приведены нормативы, которые берутся за основу при расчете систем вентиляции. Санитарные нормы и правила – технически сложный документ, с которым может разобраться специалист. Коротко можно определить только несколько основных моментов:

  1. Самостоятельные вентиляционные системы необходимо устанавливать в таких помещениях как холл, комната для курения, общий коридор и т. д.
  2. Для закрытых помещений, не имеющих окон, нормы проектирования вентиляции предусматривают монтаж приточных систем.
  3. Температуры для расчета определяются по таблицам, приведенным в СНиП.
  4. В рабочее время необходимо обеспечить точное поддержание расчетных температур. Существенные отклонения от принятых норм не допускаются.

Сadvent

Программа для проектирования вентиляции cadvent является своеобразной надстройкой для рисования вентиляционных систем, созданной на графической платформе Avtocad.Эта утилита содержит в себе полный набор инструментов для черчения схем, имеет мощные возможности для ведения необходимых расчетов, создания трехмерных моделей, презентаций и пр.

Этот программный продукт позволяет:

  • Делать расчеты сечения и потерь давления в воздуховодах.
  • Акустические расчеты.
  • Создавать двухмерные чертежи с необходимыми обозначениями.
  • Производить 3D моделирование.
  • Готовить спецификации по необходимым элементам системы, с возможным экспортом в Еxcel.
  • Создавать качественные 3D презентации.

Основной особенностью этого ПО является возможность создавать полные комплекты рабочих документов, включающих вычисления, спецификации материалов, двух – и трехмерные чертежи, отдельные участки и элементы системы.

Для работы в этом ПО необходимо уметь обращаться с графической платформой avtocad, уметь работать с электронными таблицами и библиотеками. Язык интерфейса – английский. Стоимость программного комплекса зависит от его комплектации: модуль вентиляции с возможностью ручного обновления баз – 500 у.е.; модуль вентиляция с автоматическим обновлением баз – 1500 у.е.; модуль вентиляция, отопление, водопровод с полной базой элементов европейских производителей – 2500 у.е.

Несмотря на кажущуюся простоту создания проектов в представленном выше программном обеспечении – это достаточно технически сложный процесс, требующий обширных знаний, поэтому для создания проектной документации и расчетов обращайтесь только к специалистам.

В помощь инженерам, занимающимся проектированием и , создано множество программ. Компьютер не только подсчитает все требуемые параметры, но и сделает чертежи вентиляции. О самых удобных и простых решениях, а также о том, на чем основывается алгоритм их работы, читайте далее.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Заключение

Сложность процесса проектирования информационных систем(как и любой другой творческой деятельности), нестандартность проектных (жизненных) ситуаций вызывают необходимость знать различные методы проектирования информационных систем и умения пользоваться(владеть) ими.

Методы проектирования информационных систем основа их качества, залог правильного использования графических и инструментальных средств.

Представленные в статье методы проектирования информационных систем могут с успехом применяться при курсовом и дипломном проектировании.

Связанные материалы

Программы созданиядиаграмм BPMN Программы построенияUML диаграмм Как построить диаграмму деятельности
Визуальное моделированиепредметной области Rational Rose и проек-тирование архитектуры информационных систем Rational Rose и рабочее проектирование информационных систем
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
