Тупиковая система отопления

1 Условия эксплуатации

Каждый домовладелец пытается сэкономить на отоплении, поэтому чаще всего встречаются схемы без циркуляционных насосов. То есть работа системы осуществляется за счет естественного стока воды путем размещения трубопроводов под определённым градусом, устанавливается расширительный бачок на максимальную высоту и так далее. Все это требует профессионального использования современных материалов. Следует учитывать такие особенности:

1. Чем больше радиаторов в системе, тем медленнее они будут прогреваться. То есть нужно разделить схему на несколько ответвлений, чтобы повысить эффективность.
2. Рекомендуется устанавливать циркуляционные насосы в том случае, если система имеет большую протяженность.
3. На одну ветку тупикового отопления должно приходиться не более 5 радиаторов

Экономическая составляющая при использовании этого проекта всегда намного привлекательнее, чем другие варианты. Но существуют и недостатки, которые связаны именно с длительным прогревом радиаторов. Если доверить работу профессионалам, которые смогут качественно проработать все основополагающие моменты, то можно получить неплохой и технологически актуальный результат.

Обогревательная установка с верхней разводкой

Особенность строения заключается в том, что подающая труба идёт по верхней части комнаты, а отводящая по полу. Благодаря большой разнице между давлением в первой трубе и второй, они могут быть одинакового размера. Но расширительный бак чаще всего, при такой конструкции, находиться в неотапливаемом помещении.

Минусы:

Неэстетичный вид помещения.
Большие затраты на оборудование.
Обогрев маленького по площади пространства.
Проблемное размещение бака и котла.
Дополнительные расходы на декор.

Выбор в пользу данной системы регулирования температурного режима делают потому, что скорость переноса топлива больше, чем у других. А так же отсутствует завоздушивание магистрали.

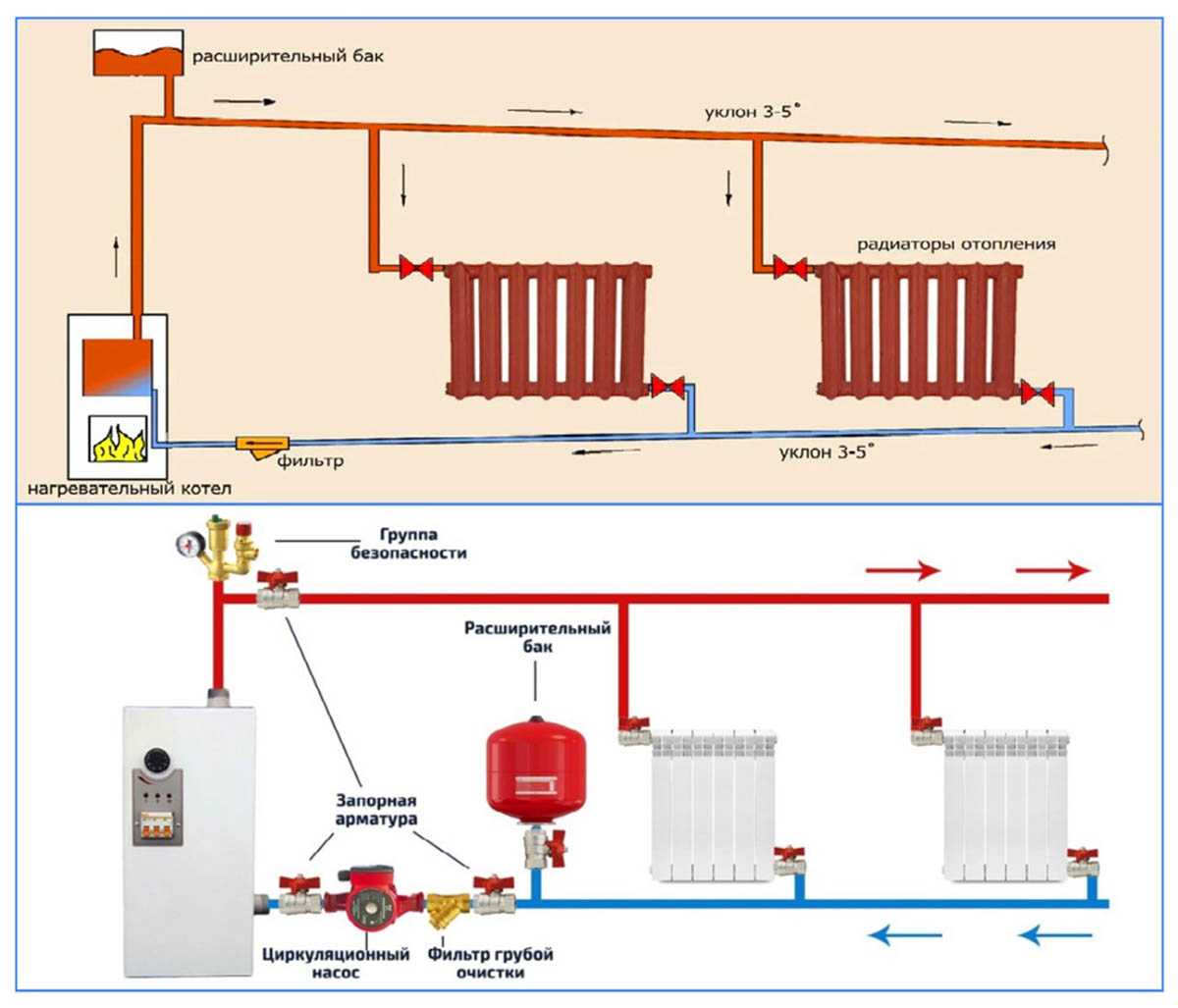

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

Какие есть виды систем отопления многоквартирного дома и частного дома Абсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления дома Перед началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная. Все виды систем отопления — зависимая, независимая, попутная, гиперинверторная Главный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

более выраженная экономия на материалах;
сравнительно одинаковая температура воздуха на первом и втором этажах;
простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции. Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра

В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Горизонтальный и вертикальный стояк?

Горизонтальная система предполагает подключение радиаторов к одному стояку, который лучше всего располагать вне жилых помещений: в коридоре или на лестничной клетке. Главное преимущество этого варианта – экономия труб и меньшая стоимость монтажа. К недостаткам относят некоторые сложности в эксплуатации и склонность к образованию в системе. Для их стравливания на радиаторы обычно устанавливаются краны Маевского. Используется горизонтальное сооружение чаще всего в одноэтажных зданиях большой площади.

Горизонтальное расположение системы позволяет сэкономить на трубах и монтаже. Однако такая система имеет склонность к завоздушиванию, что требует установки дополнительного оборудования, например, кранов Маевского

При обустройстве вертикальной системы все отопительные приборы подводятся к вертикальному стояку. Такой способ позволяет производить подключение по отдельности каждого этажа многоэтажного здания. Основное преимущество – при эксплуатации воздушные пробки не образуются. Однако обустройство вертикального варианта системы обойдется несколько дороже горизонтального.

Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, зато более дорогостояща в обустройстве

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке. Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча

Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды. Важно не перепутать модификации термостатов для батарей

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью. Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового. Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

требуется повышенная мощность котла;
температура воды в магистралях последовательно снижается от радиатора к радиатору;
каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

https://youtube.com/watch?v=vkXy8qoEukQ

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов; не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя; если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя

Двухтрубная система для двухэтажного дома

Двухтрубное отопление двухэтажного дома прекрасно подходит для загородного дома, в котором необходимо отапливать не один, а несколько этажей. Достаточно дополнить систему несколькими приборами (циркуляционный насос, расширительный бак, вентили контроля нагрева), чтоб она помогала создать максимально уютную, комфортную атмосферу в доме. Кроме того, создание данной системы – довольно легкий процесс, который не требует привлечения специалистов со стороны. Двухтрубная система отопления своими руками – прекрасный способ сэкономить достаточно крупную сумму.

Двухтрубная система отопления многоэтажного дома имеет важное достоинство – к ней можно подключать большое количество вспомогательных элементов. Наиболее часто к ней подсоединяется система «теплый пол» и полотенцесушители. Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала

Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала

Наиболее часто к ней подсоединяется система «теплый пол» и полотенцесушители

Следует понимать, что наиболее подходящим моментом для монтажа отопительной системы является период возведения дома. То есть, в процессе строительства здания необходимо создать план максимально эффективной отопительной системы и незамедлительно претворить двухконтурное отопление частного дома в жизнь.

Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

Легкость регулирования поступления теплоносителя в любой из радиаторов;
Возможность применения в доме любой этажности;
Возможность монтажа систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой. что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

Монтировать котёл, который будет выступать основным источником тепла.
Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
Подключить обратный контур к котлу.
В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы.

Отличия открытой и закрытой системы отопления

Открытые схемы, сообщающиеся с внешней средой, и замкнутые (закрытые) кардинально отличаются друг от друга. Принципиальная разница хорошо видна на следующей иллюстрации.

Открытые конструкции работают без насоса. Горячая вода самостоятельно поднимается вверх от котла и попадает в радиаторы. После остывания, под действием силы тяжести она стекает в котлоагрегат для повторного нагрева. Существуют теплосистемы открытого типа с насосами, но подобные устройства в них играют вспомогательную роль, а основное движение осуществляется за счет гравитации. В замкнутом контуре носитель движется принудительно, за счет насоса, который под давлением перекачивает его по тепловым контурам.
В обоих типах отопительных коммуникаций используются расширительные баки для сбора излишков теплоносителя. В открытой теплосистеме такой емкостью служит канистра или самодельный бачок из нержавейки, которые не требуется герметично закрывать. В замкнутой тепловой конструкции используются фабричные герметичные мембранные баки. Внутри них расположена эластичная мембрана, за которой расположен воздух под давлением. Излишки воды или незамерзайки поступают внутрь, поджимают мембрану и занимают освободившееся пространство.
Открытые конструкции монтируют из труб большего диаметра, которые слегка наклоняют, чтобы вода стекала под действием гравитации. Закрытую схему собирают без наклона из горизонтальных трубопроводов меньшего размера.

Вывод

Мы рассмотрели основные элементы и узлы, произвели разбор схемы отопления типового варианта, узнали различия в подключении котлов и радиаторов. Определили, что нет ничего сложного в устройстве системы отопления своими руками. Имея время, средства и желание можно выполнить самую сложную на первый взгляд работу.

Двухтрубная система отопления получила название, исходя из принципа, используемого при ее организации. Такая система оснащена двумя трубами: по одной трубе нагретый теплоноситель направляется в батареи, по другой остывшая вода из отопительных элементов подается обратно в котел.

Двухтрубные системы совместимы с котельным оборудованием, работающим на всех видах топлива, могут оснащаться как естественной, так и принудительной циркуляцией теплоносителя. Монтаж двухтрубных систем возможен как в малоэтажных, так и в многоэтажных зданиях.

Двухтрубная тупиковая система отопления: схемы и описание
