Тупиковая система отопления - советы по монтажу

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления однотрубной с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Видеоматериал поможет наглядно увидеть разницу для различных схем отопления:

Большая часть отопительных систем многоквартирных и частных домов построена именно по этой схеме. В чем ее преимущества и есть ли недостатки?

Может ли быть смонтирована двухтрубная система отопления своими руками?

Конвектор в двухтрубной отопительной системе

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома. Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

На патрубке подпитки.
По обеим сторонам насоса.
У расширительного бака.
На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

Отводящую ветку магистрали надо располагать ниже подающей.
Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
Бак расширительный должен быть установлен выше котла отопления.
На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
Расширительный бак должен устанавливаться в отапливаемом помещении.
Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

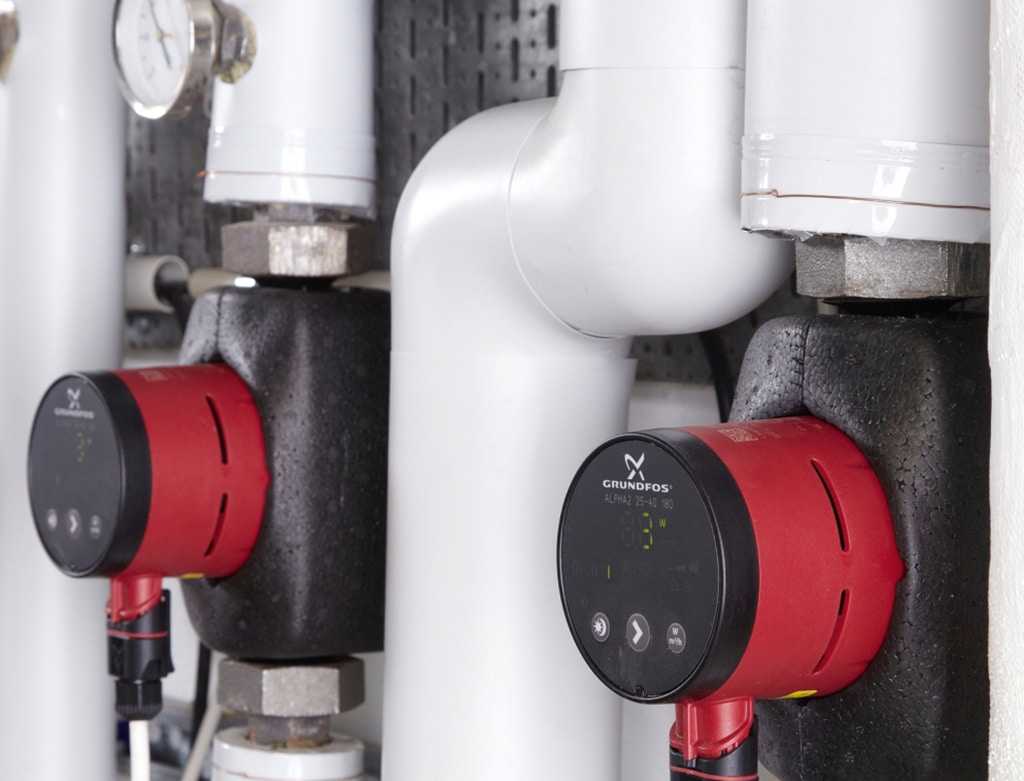

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
Для каждого этажа рекомендуется монтаж по отдельной схеме.

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД

Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования

Что такое тупиковая система обогрева?

Как вы уже знаете, эта система относится к двухтрубным, потому как однотрубная схема собой представляет закрытый контур. Чтобы быть увереным в том, что система – тупиковая, достаточно проследить движение носителя тепла до и после отопительных приборов. В нашем случае вода которая нагрелась в первую очередь двигается по подающему трубопроводу в одном направлении, пока не затечет в отопительный прибор. Отдав тепло, она уходит в обратную магистраль и течет уже в противоположном направлении, навстречу подающему потоку, после этого проникает назад в котел.

Для справки. Тупиковой может быть и однотрубная система, но это быстрее исключение, чем правило. Ниже на рисунке представлена аналогичная тупиковая система с нижней разводкой и вертикальными стояками с трехходовыми клапанами на подключениях отопительных приборов. Несложно заметить, что она трудна в применении и влетит в копеечку тому, кто осмелится на ее процесс установки. Благодаря этому рассматривать такой вариант мы не станем.

Не нужно думать, что тупиковая схема применима только если есть наличие принудительного побуждения при помощи насоса циркуляционного. Разумеется, очень часто в приватных домах применяется именно подобный вариант перемещения носителя тепла, так как это дает возможность выбирать наименьшие трубные диаметры. Но в наше время очень много домовладельцев в силу разных обстоятельств стремятся к энергетической независимости, а поэтому пытаются вводить у себя в жилье схемы тупиковой системы с верхней разводкой и настоящим течением воды. Самые популярные из них показаны на рисунке:

Как видно на рисунке слева, система делится на 2 замкнутых ветки с почти что одинаковым числом батарей в каждой (5 и 6 шт.). Общее кол-во приборов – 11, при самотеке их не стоит «вешать» на одну ветку, иначе циркуляция в самых дальних батареях будет небольшой, как и прогрев. К слову сказать, даже если есть наличие насоса подобное разграничение – исключительно на пользу, чем меньше батарей нагружает тупиковую ветвь, тем лучше.

Важное преимущество тупиковой системы над остальными двухтрубными схемами – простота в расчете и монтаже, и также самая низкая цена проекта в общем. Как пример чтобы сравнить покажем еще 2 вида двухтрубных систем:

Как пример чтобы сравнить покажем еще 2 вида двухтрубных систем:

с попутным течением носителя тепла;
лучевая (коллекторная) схема.

В отношении гидравлики два этих варианта превосходят тупиковую схему. При попутном движении тепловой носитель, выходя из каждой батареи, устремляется по магистрали в том же направлении. Расстояние, преодолеваемое водой в подающем и обратном трубопроводе от каждого отопительного прибора одинаково, отсюда хорошая сбалансированность всей сети. Притом что тупиковая и попутная система обогрева подают ко всем устройствам тепловой носитель с одной и той же температурой, последняя тяжелее и обойдется очень дорого по материалам.

Коллекторный способ доставки тепла еще более прогрессивен, это наиболее функциональна в плане регулировки и надежная конструкция. Однако она же и очень дорогая, хотя в загородных домах площади больших размеров и с большими требованиями к интерьеру помещений альтернативы лучевой схеме может и не найтись.

Материалы для трубопроводов

Современный рынок строительных материалов и разнообразие отопительной техники диктуют также новые решения в выборе материалов для систем отопления. От материала, из которых изготавливаются трубопроводы, зависит как длительность эксплуатации систем отопления, так и технические параметры приобретаемого оборудования (котлов, насосов, радиаторов).

Стальные трубопроводы систем отопления применяются достаточно давно в инженерных системах. Это вызвано тем, что на территории России приобрести такую трубу не составит никакого труда в самые короткие сроки, а цена систем из стальных труб является самой низкой. Стальные трубопроводы также устойчивы к высоким температурам, температурные деформации практически равны нулю, хорошо выносят гидравлические удары. Но при этом обладают низкой коррозионной устойчивостью, поэтому стальные трубы не рекомендуется укладывать в строительные конструкции, то есть нужно монтировать скрытым способом. Благодаря всем этим достоинствам и недостаткам сферой применения систем отопления из стальной трубы остается центральное теплоснабжение и многоэтажное бюджетное жилищное строительство.

Трубопроводы систем отопления из меди широко распространены в системах отопления премиум-класса, так как, не смотря на все достоинства меди, цена на такие трубопроводы является самой высокой среди аналогов. Медь обладает самой высокой прочностью и термостойкостью, выдерживает давления порядка 200-400 бар и высокую температуру до 300°С. Это позволяет использовать трубопроводы как в центральных системах отопления, где температура теплоносителя может быть порядка 150 °С, так и в технологических коммуникациях. Форма выпуска гибких медных трубопроводов небольших диаметров в бухтах позволяет выполнять достаточно быстрый и простой монтаж, укладывать трубы в строительные конструкции, предварительно заизолировав их. К недостаткам трубопроводов относятся подверженность трубопроводов к электрохимической коррозии и опасность разрушения от блуждающих токов. Поэтому использовать трубы системы отопления из меди в сочетании с алюминиевыми радиаторами категорически нельзя.

Металлопластиковые трубопроводы используются в независимых системах отопления, где температура теплоносителя не превышает 95 °С. Благодаря своему форм-фактору (труба поставляется гибкой в бухтах отрезками по 25 или 50 метров) такие трубопроводы удобно использовать как для напольного отопления, так и для скрытого монтажа. Благодаря низкой кислородопроницаемости металлопластик не подвержен коррозии. К недостаткам металлопластиковых труб можно отнести достаточно высокую стоимость соединительных фитингов.

Самым распространенным вариантом монтажа трубопроводов систем отопления является использование труб из полипропилена. Это самый недорогой материал, соединяемый между собой при помощи неразборных фитингов на пайке. Но следует помнить, что для высокотемпературных сред, в частности для систем отопления следует применять только полипропиленовые трубы с армируемым слоем. Такой вид труб выдерживает температуру не более 95 °С, имеет гладкую внутреннюю поверхность, а, следовательно, пониженное гидравлические сопротивление. К недостаткам полипропилена относят невысокую рабочую температуру, а также возможность деформации и разрушения химической структуры под воздействием солнечных лучей. Поэтому полипропиленовые трубопроводы, монтируемые открытым способом, должны быть покрыты слоем изоляции.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

требуется повышенная мощность котла;
температура воды в магистралях последовательно снижается от радиатора к радиатору;
каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

https://youtube.com/watch?v=vkXy8qoEukQ

4 Дополнительные рекомендации

Для небольшого дома или коттеджа тупиковая двухконтурная система отопления будет максимально правильным и рациональным решением. Это связано с минимальными трудовыми затратами по сравнению с другими предложениями. Поэтому при проведении работ такого профиля рекомендуется придерживаться следующих правил:

Большое внимание при приобретении труб для отопительной системы требуется уделять именно внутреннему диаметру. Оптимальным вариантом являются модели ДУ20.

Если по проекту предусматривается несколько ветвей отопительных труб, то для каждой нужно устанавливать запорные элементы.

3. Для естественной циркуляции нужно делать обязательный уклон при установке трубопроводов, то же самое касается и принудительной циркуляции, но уклон можно уменьшить на несколько градусов.

4. Если предусматриваются термодатчики, то их нужно подбирать специально для тупиковой модификации. Они имеют специальное техническое обозначение.

5. Трубы, которые соединяют последний и предпоследний радиатор, должны быть минимального диаметра.

Простота системы позволяет справляться с монтажными работами простому человеку. Для этого не потребуется сложное и дорогостоящее оборудование. Технология уже зарекомендовала себя с лучшей стороны и применяется многими специалистами.

https://youtube.com/watch?v=sIFmYMkuJWY

https://youtube.com/watch?v=xoimS4W9uXk

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему. Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Установка двухтрубного отопления

Порядок установки системы двухтрубного тупикового отопления мало зависит от ее типа. Основные действия сводятся к прокладке трубопроводов, монтажу батарей, котла, компенсационного бачка:

От теплогенератора вверх монтируется основная подающая труба. Она присоединяется к компенсационному бачку, оборудованному сигнальным патрубком и сливом.
Из бачка выводится труба верхней линии, в которую врезаются подводки к местам установки радиаторов.
В точке, обозначенной в проекте (на входе или выходе котельного оборудования), устанавливается байпас с насосом и кранами.
Обратная линия прокладывается параллельно прямой, и врезается в нижнюю зону котла.
От обратки к радиаторам тоже делаются подводки.

В результате последовательных действий образуется замкнутый контур отопительной системы, позволяющий поддерживать комфортную температуру в доме.

Тепловой энергией можно управлять: для этого устанавливаются термостаты.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Одна магистраль плюсы и минусы

Однотрубная система отопления двухэтажного дома — схема «ленинградка» — состоит из одной магистрали, проложенной по периметру здания горизонтально, над полом каждого этажа. Отопительные приборы подсоединяются к магистрали 2 концами, поочередно. Эта разновидность тепловой сети хорошо подходит для домов, где два этажа занимают небольшую площадь (до 80 м² каждый). Этому есть причины:

Теплоноситель, поступающий в каждый последующий радиатор, имеет все более низкую температуру из-за подмешивания охлажденной воды из предыдущих батарей. Поэтому протяженность кольца ограничена 4-5 отопительными приборами.
Чтобы хорошо обогревать второй этаж и комнаты, где стоят последние по счету батареи, их теплоотдачу следует увеличить путем добора секций.
Горизонтальная сеть двухэтажного дома с естественной циркуляцией должна выполняться с большим уклоном (до 1 см на 1 м погонный трубы). Котел ставится в углублении, а на чердаке располагается расширительный бак, сообщающийся с атмосферой.

Ленинградская разводка отопления двухэтажного дома с принудительной подачей теплоносителя работает гораздо стабильнее и эффективнее, чем методом самотека. Для естественной циркуляции в частном доме лучше сделать вертикальные стояки, пронизывающие перекрытия и раздающие тепло радиаторам у окон. Подача воды в стояки осуществляется от горизонтального коллектора, проложенного в чердачном помещении, возврат в котел — по такой же магистрали, идущей над полом 1 этажа.

Как и в первом случае, открытый расширительный бак ставится на чердаке 2-этажного коттеджа, а магистрали прокладываются с уклоном. Если система отопления закрытая, то уклоны требуются минимальные (3 мм на погонный метр трубы), а мембранный бачок ставится в котельной.

Однотрубные разводки отопления двухэтажного дома хоть и недороги в монтаже, но сложны в расчете и исполнении.

Да и не всякому хозяину понравится, когда по части помещений проходят трубопроводы большого диаметра, их приходится прятать под короба.

Как работает двухтрубная система отопления: основные принципы

Принцип работы двухтрубной отопительной системы основан на использовании двух контуров: прямого и обратного. Первый используется для подвода горячего теплоносителя, в качестве которого может выступать вода либо антифриз, к радиаторам и другим элементам двухтрубной системы отопления. Пройдя через радиаторы и отдав тепло, жидкость поступает в обратный контур, а после возвращается в котёл. Затем данный цикл повторяется вновь, чтобы радиаторы смогли прогреть воздух в помещении до заданной температуры.

ФОТО: daynews.com.uaДвухтрубная система отопления эффективна при обогреве частного дома

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

Монтировать котёл, который будет выступать основным источником тепла.
Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
Подключить обратный контур к котлу.
В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы.
