Система отопления, двухтрубная, однотрубная, схема отопления для двухэтажного дома

Существующие модификации однотрубной отопительной системы «ленинградка»

Конструктивная особенность этого варианта отопления позволяет выполнять ее в двух вариантах: горизонтально и вертикально.

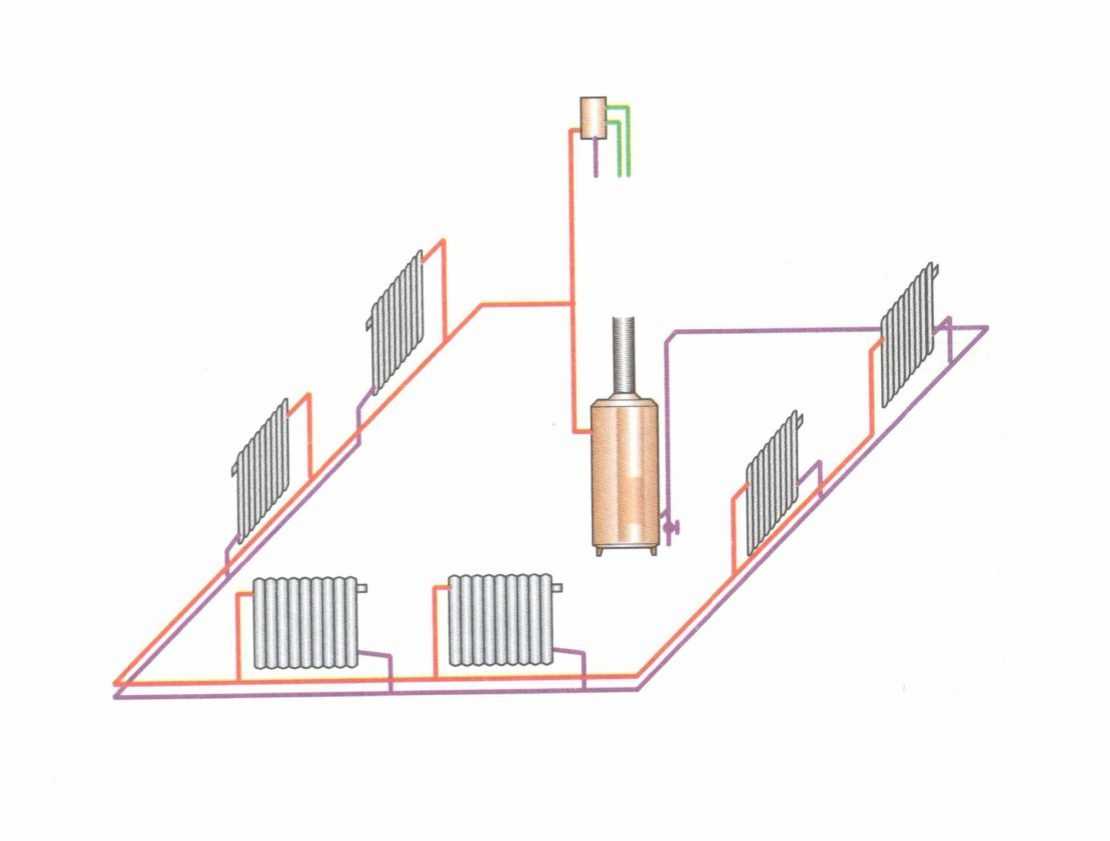

Горизонтальная схема

В данном случае контур прокладывается по периметру здания (этажа). При этом магистраль подачи может располагаться как над напольным покрытием, так и непосредственно в конструкции пола. При втором способе трубопровод отопления рекомендуется теплоизолировать для исключения теплопотерь.

Рисунок 2 – Горизонтальная схема однотрубной «ленинградки»

Рисунок 3 – «Ленинградка» с расположением подающей магистрали в конструкции пола

Горизонтальная схема отопления может выполняться открытой или закрытой.

Открытый тип предусматривает установку в верхней точке системы расширительного бака, сообщающегося с атмосферным воздухом. «Ленинградка» закрытого типа исключает эту возможность, поэтому в ней используют мембранный бак, который устанавливается в том же помещении, где размещен источник тепла.

Вертикальная схема

Эта схема по исполнению схожа с традиционной однотрубной системой, применяемой в многоэтажных домах: радиаторы должны размещаться друг под другом и присоединяться к единому трубопроводу. Отличие заключается в том, что теплоноситель движется не по одному стояку (т.е. только сверху вниз), а по контуру (нагретая вода сначала поднимается на верхний этаж, проходя установленные приборы, а затем спускается на нижний уровень, проходя через вторую группу радиаторов).

Рисунок 4 – Вертикальная схема «ленинградки»

Обобщенная схема однотрубной «ленинградки»

В общем виде эта схема представляет собой замкнутый контур, состоящий из последовательно соединенных посредством единой подающей магистрали радиаторов, начинающий свою работу от источника тепла (электрического или газового котла) и замыкающийся на нем же.

Нагретый теплоноситель, в качестве которого в большинстве случаев используется вода, циркулирует по системе и, проходя через каждый установленный отопительный прибор, постепенно отдает свое тепло.

Как известно, при повышении температуры жидкость, увеличиваясь в объеме, начинает течь и способная подниматься на некоторую высоту. Поэтому вода, выходящая из котла, заполняет всю систему, а в дальнейшем вытесняет из нее остывший теплоноситель. При этом процессы охлаждения и нагревания происходят постоянно, что обеспечивает непрерывную циркуляцию жидкости даже без применения специального оборудования.

Для поддержания требуемого давления в системе схема предусматривает наличие расширительного бака, для которого в непосредственной близости от источника тепла врезается отдельный стояк.

Рисунок 1 – Обобщенная схема «ленинградки»

Представленная выше схема доказывает, что «ленинградка» — самая простая по конструкции из всех существующих система, позволяющая одним контуром обеспечить теплом весь этаж и которую можно легко установить своими силами.

Среди других ее достоинств следует указать также:

  • сравнительно невысокую стоимость, т.к. для ее монтажа требуется меньшее количество труб и времени исполнения;
  • доступность материалов и комплектующих;
  • надежность;
  • эффективность для малоэтажного жилья;
  • возможность подключения к нескольким разнотипным источникам тепла;
  • простоту наладки и эксплуатации.

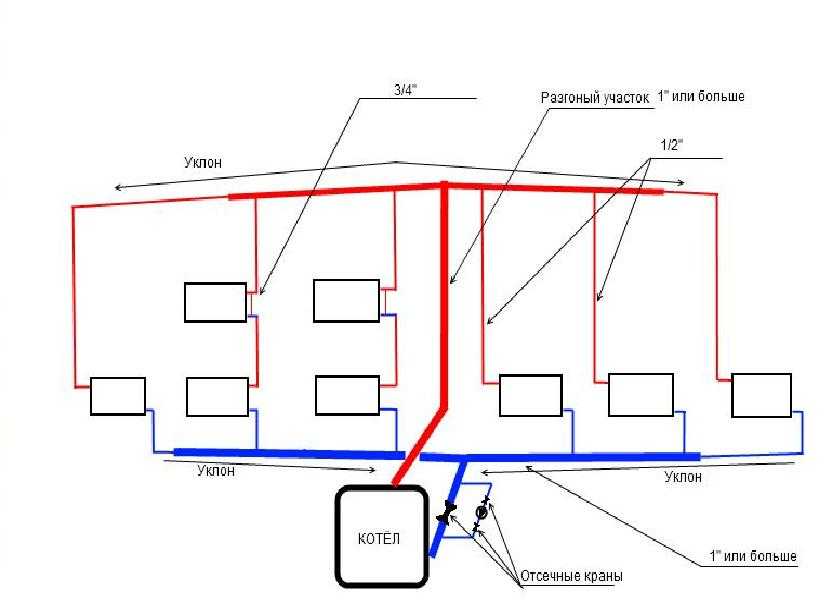

Двухтрубная схема

Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.

Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.

Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.

Плюсы магистрали с двумя подводками

Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.

Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.

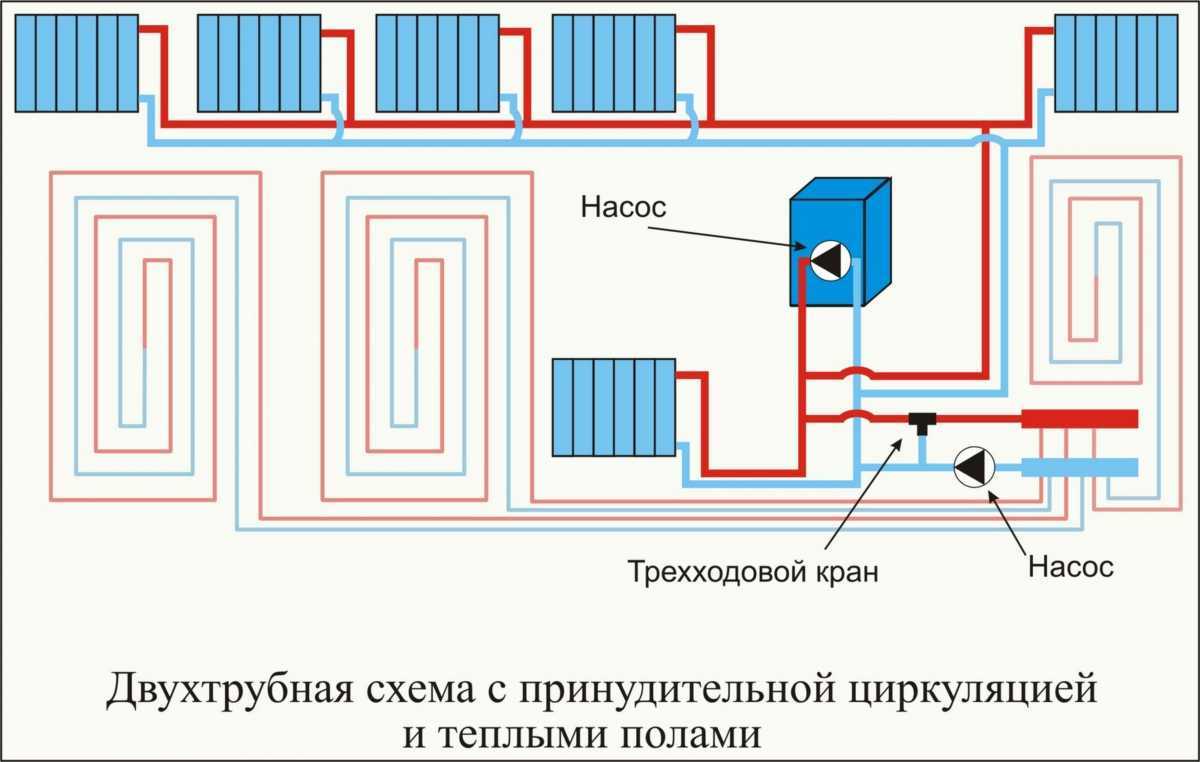

Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.

При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.

Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.

Минусы двухтрубной подводки

Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.

Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.

Однотрубная система отопления

В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.

Подвиды

Самыми распространёнными подвидами однотрубной системы отопления являются следующие:

Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях

Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал. Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях

Теплоноситель в этом случае движется вверх. На второй трубе он останавливается на середине и опускается книзу. Затем охлаждается и проходит в обратном направлении. Единственный минус в том, что необходимы уклоны на нижних уровнях. А большой плюс – такое отопление работает бесперебойно.

Преимущества

Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.

  • Устойчивость гидродинамических качеств
  • Простота эксплуатации и монтажа
  • Выгодное приобретение за счёт доступных материалов
  • Требуется закрепление только одной магистрали

Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.

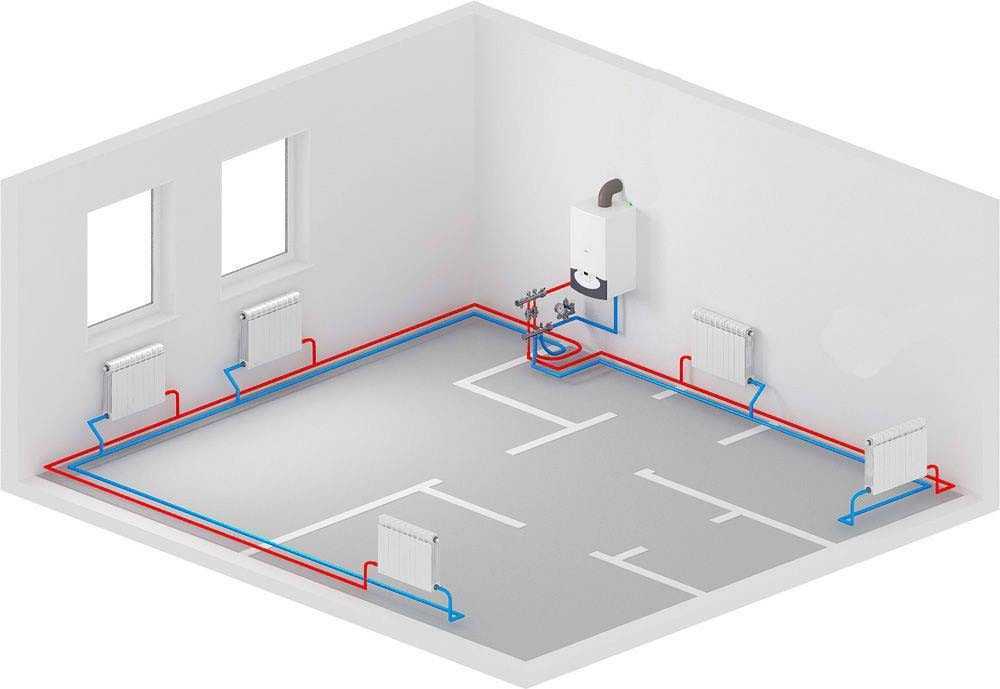

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

  • Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
  • Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

  • Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
  • Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Однотрубная система отопления Ленинградка

Ленинградка — это однотрубная система отопления, которая активно использовалась в годы Советского Союза для обогрева многоквартирных построек. Своё название данная система отопления получила благодаря односменному городу, в котором она собственно была спроектирована и получила наибольшее распространение.

Отопительная система Ленинградка была создана с целью максимальной экономии на материалах, но, в тоже время, для эффективного отопления жилплощади. Такая система отопления не предполагает установки дорогостоящего оборудования, благодаря чему можно прилично сэкономить на монтаже.

Схема работы Ленинградки очень простая, а все батареи в доме, последовательно подключаются одной трубой от котла. Все это приводит к существенной разнице температуры воды, в начале, и в конце трубы. На всю кажущуюся простоту работы, такая система отопления способна эффективно работать в многоэтажных строениях.

В то же время, не лишена «ленинградка» и ряда недостатков, о которых обязательно будет упомянуто в этой статье строительного журнала samastroyka.ru.

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Особенности ленинградки

Однотрубная система, или ленинградка система отопления, являет собой замкнутый круг, состоящий из специального нагревательного котла и кольца из отопительных труб. К такому кольцу можно подключать любое количество регистров или батарей – и оно будет работать просто идеально. При этом особенно важным для проектировщиков являлось то, что монтаж отопительной системы такого типа максимально прост. Для более эстетичного вида труба располагалась у самого пола.

Составные части «ленинградки» с принудительной циркуляцией

Довольно часто однотрубную систему отопления называют ленинградской, поскольку она впервые была смонтирована именно в этом городе. Ленинградка система отопления (соседнее фото) показывает, что это довольно практичное и удобное решение, которое, впрочем, имеет один, довольно серьезный недостаток. Водяное отопление ленинградка не подходит для установки в одноэтажных домах. Точнее, установить ее можно, однако полноценной работы можно добиться только путем дополнения ее специальным разгонным коллектором.

Однако разгонный коллектор, в свою очередь, невозможно установить в домах, высота потолков которых не достигает 2,2 метра. Дело в том, что он помешает установке расширительного бака и делает невозможным его подключение к расходному баку системы водоснабжения (имеется ввиду автономная система).

Разгонный коллектор в системе отопления

При монтаже отопительной системы разгонный коллектор – крайне важный элемент. Он необходим для повышения скорости перемещения теплоносителя (в данном случае – вода в трубах). Кроме того, использование коллектора значительно снижает уровень шума, возникающего при работе системы. Однако следует учитывать, что для достижения максимального эффекта коллектор должен быть установлен в наивысшей точке, которую только допускает архитектура строения.

Основным отличием однотрубной системы отопления является то, что в ней отсутствует труба, по которой осуществляется отток «отработанной» воды. Однако нередко встречается условное разделение однотрубного отопления ленинградки на трубу подачи и трубу обратки. В таком случае, трубой подачи выступает первая половина магистральной трубы. А вот вторая ее часть и называется трубой обратки.

Подключение батарей отопления в «ленинградке»

Отопление ленинградка (видео ниже) покажет, что такая система нередко является небольшим элементом двухтрубной. Помимо этого, ленинградская система прекрасно подходит для отопления домов и строений различной архитектурной сложности. При этом ее весомое достоинство – возможность прокладывания отопительных труб под уровнем пола. Однако если вы решили монтировать трубу в пол, следует надлежащим образом позаботиться о теплоизолирующих материалах. Они необходимы, дабы максимально снизить уровень потери тепла. Помимо этого, посредством теплоизоляции необходимо исключить нагревание подпола.

Монтаж системы отопления «Ленинградка»

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Типы разводок

Водяные системы отопления можно разделить по способу циркуляции теплоносителя на естественные и принудительные. В первом случае горячая вода движется самотеком в силу разности плотности — своей и холодной жидкости. А во втором случае теплоноситель перемещается под действием циркуляционного насоса. Понятно, что при естественном движении вода не сможет подняться по трубам, чтобы обогреть верхние этажи здания. Для этих целей в систему отопления устанавливают циркуляционные насосы. От вида движения теплоносителя и, естественно, от этажности здания и его площади зависит выбор разводки.

При устройстве отопительных систем в жилых, гражданских и производственных строениях, как правило, используются системы разводки, которые зависят от места прохождения труб:

  • нижняя горизонтальная;
  • верхняя вертикальная;
  • диагональная.

Каждая из этих схем подразумевает разное подключение радиаторов к трубам и подразделяется по этому параметру на однотрубные и двухтрубные.

При горизонтальной нижней разводке труба, выходящая из отопительного котла, располагается горизонтально, а подключение радиаторов осуществляется путем подводки труб к нижней части отопительного прибора. Данная система удобна тем, что позволяет быстро перекрыть поступление теплоносителя в радиаторы при необходимости ремонта или при регулировании температуры в помещении.

Верхняя разводка предполагает подключение в верхнюю часть радиаторов, при этом теплоноситель поднимается по стояку вверх и уже после заходит в батареи. Такая система подходит для многоэтажных строений. Причем труба, подающая горячий теплоноситель, обычно располагается в чердачном помещении здания или под потолком верхнего обогреваемого этажа, если чердак не утеплен.

Диагональная разводка означает, что в радиатор горячая вода поступает сверху и, пройдя по нему, выходит в нижней части отопительного прибора. До  недавнего времени расширительный бак при естественной или принудительной циркуляции теплоносителя располагался на чердаке. Но в последних моделях отопительных котлов это герметичное устройство имеет компактный привлекательный вид, так что может размещаться непосредственно в доме.

Обратите внимание! Все схемы разводки отопительной системы имеют при каждом отопительном приборе обводную трубу, называемую байпасом, кран Маевского либо автоматическое устройство. С их помощью удаляется скапливающийся в системе воздух, что предотвращает ее завоздушивание. Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов

Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства

Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов. Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

  • Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
  • Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
  • Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
  • Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
  • Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
Крепление расширительного бачка — он также выводится в чердачное пространство.
Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами

При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги

Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы. При необходимости — вместе с трубами в систему встраивают циркуляционный насос.

Наполнение системы водой, проверка возможных течей.
Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Обобщение по теме

Надеемся, вы сделали для себя вывод, какая система обвязки батарей отопления лучше — однотрубная или двухтрубная. Для частного дома небольшой площади и многоэтажной постройки, высота которой не превышает 5 этажей, однотрубная обвязка может стать идеальным вариантом. Во всех остальных случаях стоит использовать двухтрубную схему.

Читайте далее:

Какая система отопления лучше — однотрубная или двухтрубная?

Что собой представляет однотрубная система отопления двухэтажного дома: схема и особенности

Экономичная и эффективная однотрубная система отопления Ленинградка — особенности монтажа

Схема двухтрубной системы отопления

Достоинства и недостатки однотрубной системы отопления

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки.

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

  • нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
  • циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
  • открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
  • отопительные приборы, укомплектованные кранами Маевского;
  • трубы подачи и отведения;
  • фильтрующее оборудование устанавливается перед котлом;
  • шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность.
Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны.
Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно.
В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте.
Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций.
Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
