От чего зависит эффективность обогрева дома? какая лучше система отопления: однотрубная или двухтрубная

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

  • горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
  • вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

  • подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
  • невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
  • необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

  • на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
  • использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
  • однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

Одноконтурная схема отопления

Одноконтурная система отопления представляет собой последовательно соединенные котел и все радиаторы в доме. Работа отопительной системы с одним контуром происходит достаточно примитивно. По одному замкнутому трубопроводу циркулирует теплоноситель. Проходя через котел, вода нагревается и течет через радиаторы, отдавая им тепло. После этого теплоноситель охлаждается и снова поступает в нагревательный прибор.

При прокладке отопления в многоэтажном доме рекомендуется устанавливать промежуточный насос, который создает необходимое давление в подающей трубе для продвижения теплоносителя по замкнутому контуру.

Обустройство однотрубного отопления с горизонтальной ориентацией возможно в одноэтажном доме, на даче, складском помещении и т. д. Вертикальная разводка применяется в зданиях с двумя и более этажами.

К преимуществам одноконтурного отопления относят:

  • легкое проектирование и монтаж;
  • гидравлическая устойчивость;
  • небольшие затраты на покупку оборудования и его установку;
  • хорошая циркуляция воды и равномерное ее распределение на все радиаторы;
  • в качестве теплоносителя можно использовать антифриз.

Недостатки однотрубной системы в следующем:

  • сложное проектирование и гидравлический расчет;
  • взаимозависимость работы всех элементов сети;
  • на одном стояке можно установить ограниченное количество обогревательных элементов;
  • для частного дома необходима установка расширительного бачка с краном для стравливания воздуха;
  • высокие теплопотери.

Повысить эффективность однотрубной системы можно установкой байпасов — отрезков трубы, соединяющие прямую и обратную трубу радиатора. Это даст возможность подключить к батарее терморегуляторы для контроля температуры каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов в том, что они позволяют отремонтировать отдельные отопительные элементы без отключения всей системы.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

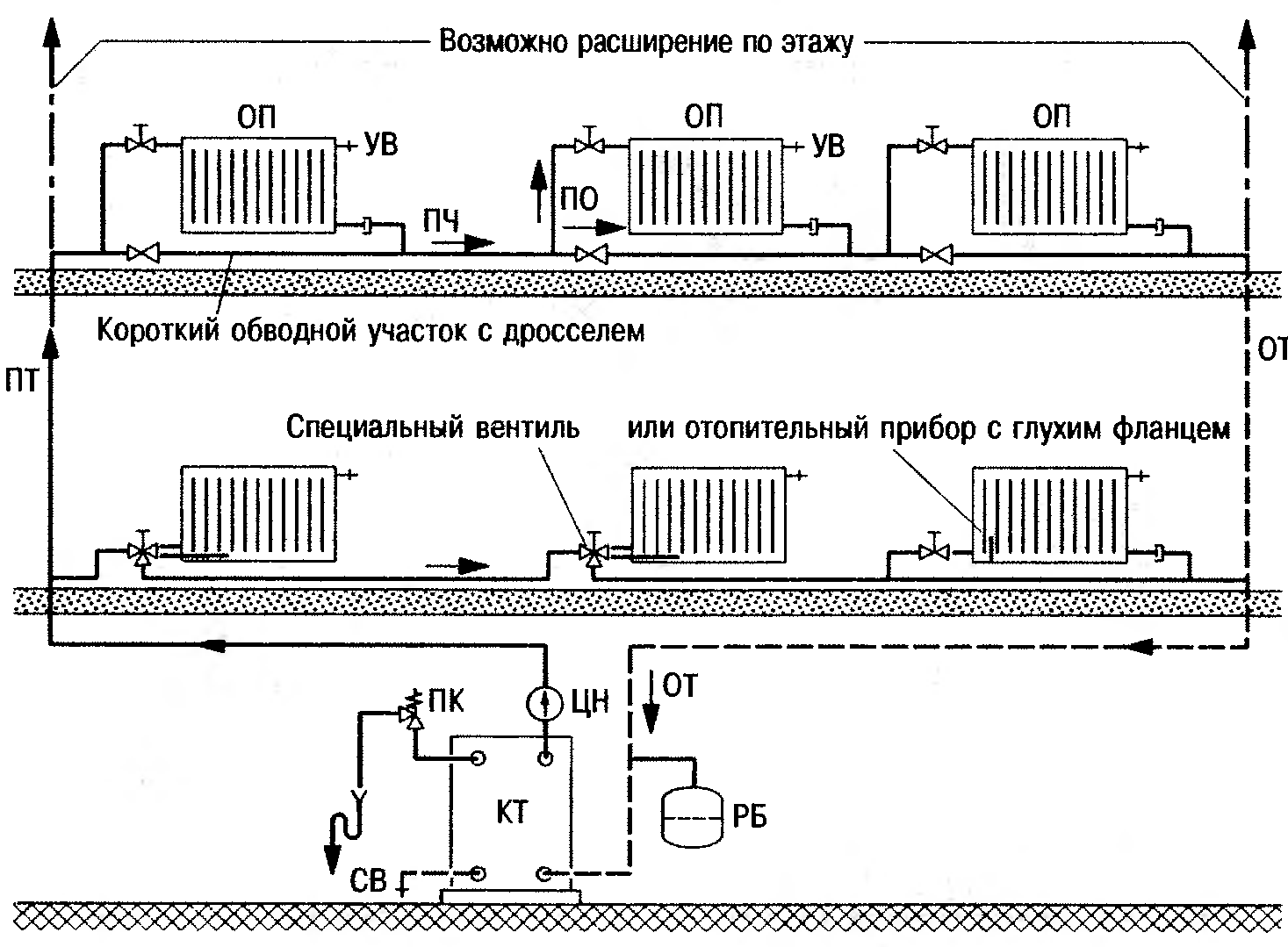

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

  • Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
  • Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
  • Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
  • На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.

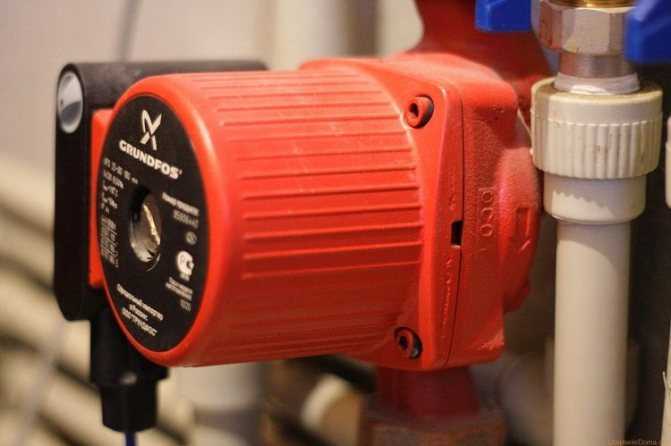

  • Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.


Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Что общего между двумя системами

В любую из вышеуказанных отопительных систем входят следующие основные компоненты:

  • котёл;
  • термостатический клапан;
  • предохранительный клапан;
  • радиаторы;
  • мембранный расширительный бак;
  • вентиль (шаровой кран);
  • циркуляционный насос. Данный агрегат управляет принудительной циркуляцией теплоносителя и в однотрубной, и двухтрубной системе отопления.

Существуют также общие моменты проведения монтажа.

Расположение котла. Этот фактор является очень важным параметром при выборе наиболее подходящей схемы отопления частного дома. Выступая в роли главного нагревательного оборудования, этот агрегат должен устанавливаться ниже точки расположения горизонтального центра батарей либо точек остывания. Такое решение обеспечит одно- или двухтрубную систему отопления с естественной либо принудительной циркуляцией правильным гравитационным давлением.

Определившись с месторасположением котла, независимо от типа обвязки, обычно приступают к разметке точек, где будут устанавливаться остальные элементы системы отопления:

  • необходимые радиаторы;
  • стояки;
  • трубы для подводки воды.

Независимо от выбранной схемы отопления котел нужно располагать ниже уровня батарей, поэтому чаще под котельную отводится подвал

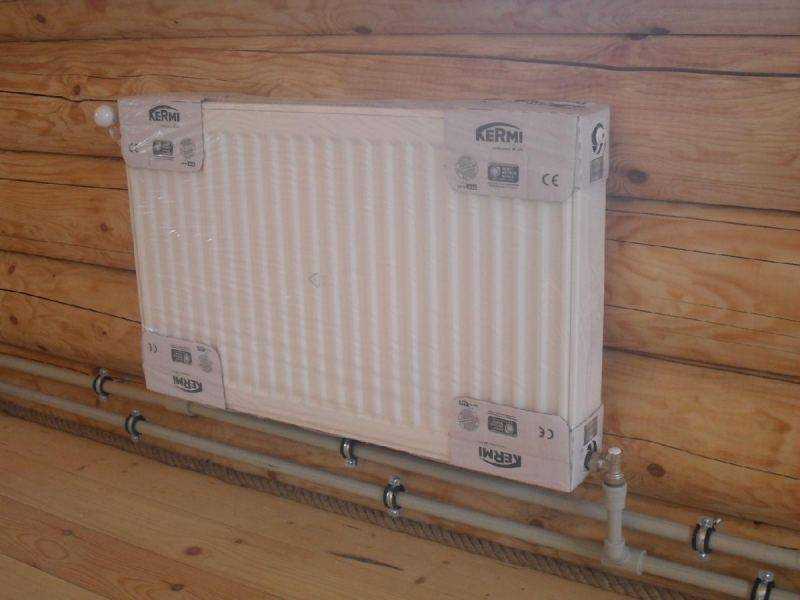

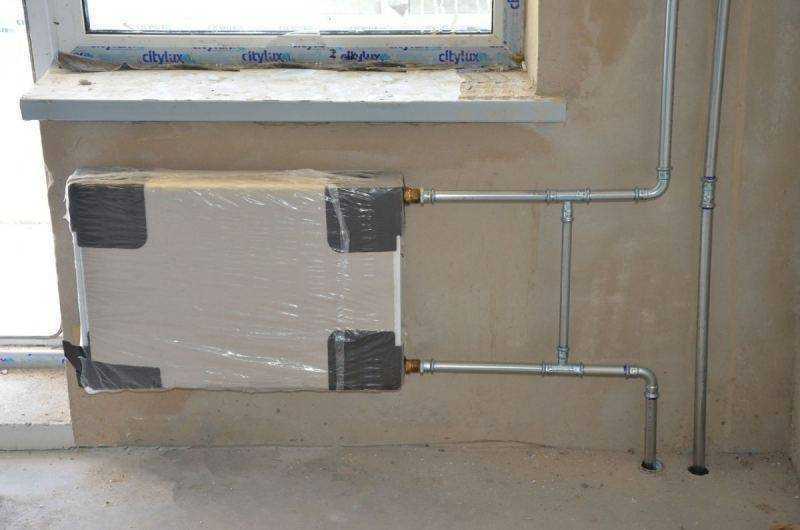

Монтаж радиаторов. Установка осуществляется непосредственно под оконными проёмами. Независимо от того, что выбрано — однотрубная или двухтрубная отопительная система, с точки зрения законов физики, данная установка батарей обогревает не только помещение, но и внутреннюю оконную раму, а также поверхность стекла.

Чтобы теплоотдача была оптимальной, необходимо соблюдать следующие условия:

  • удалённость радиатора от стены должна быть не более 5 сантиметров;
  • расстояние от пола до нижней точки батареи – 10 сантиметров;
  • между подоконником и верхней точкой радиатора правильное расстояние составляет те же 10 сантиметров.

Независимо от того, какая — однотрубная или двухтрубная система отопления выбрана, во время монтажа следует избегать чересчур большого количества не только изгибов, но и прямых длинных участков труб. Это касается любых труб — и стальных, и медных, и пластиковых. Совокупность данных факторов обусловливает медленную циркуляцию воды, что приводит к снижению эффективности всей созданной отопительной конструкции.

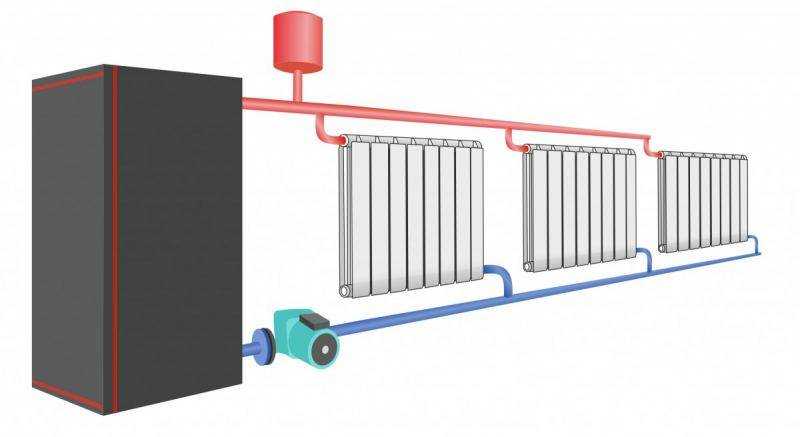

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Что нужно учитывать при обустройстве любой системы

Схема работы котла отопления.

Важно не забывать устанавливать на входе и выходе радиатора регулирующие термокраны, а также сливной кран, который обычно располагают в самой нижней точке отопительной конструкции. Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления. Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления

Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления.

Двухтрубная разводка отопления возможна для частного дома с любым количеством этажей. И ее работа может происходить и без использования циркуляционного насоса. Но данные системы имеют достаточно низкую эффективность и в наше время уже мало кем используются.

https://youtube.com/watch?v=IVHMLLJRL6M

При принятии решения размещения в доме двухтрубной разводки с оснащением коллектора нужно тщательно продумать и спланировать размещение узла распределения теплоносителя, так называемой гребенки. Будет правильно сделать длину труб, отходящих от нее, соизмеримой, так как значительная разница длины от гребенки до радиаторов может привести к возникновению существенной разницы в давлении. А это осложнит регулировку системы в целом. Наилучшее решение в размещении гребенки такое, при котором до каждого из радиаторов от нее будет приблизительно равное расстояние.

Трубы для обустройства отопления могут быть медными, стальными, полипропиленовыми и металлопластиковыми, но ни в коем случае нельзя пользоваться оцинкованными. Необходимый тип труб выбирается в зависимости от строительного проекта и с предпочтительными характеристиками: экономическими, экологическими. Но в приоритете должны стоять гидравлические характеристики.

От выбранной схемы отопительной разводки (двухтрубной или однотрубной) будет зависеть расход труб, нужных для прокладывания данной системы. Частные дома, имеющие большую площадь, требуют оборудования двухтрубной системы, в которую дополнительно еще врезают и циркуляционный насос. Регулировка температурных режимов в каждом помещении производится при помощи терморегуляторов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

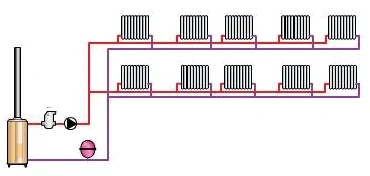

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

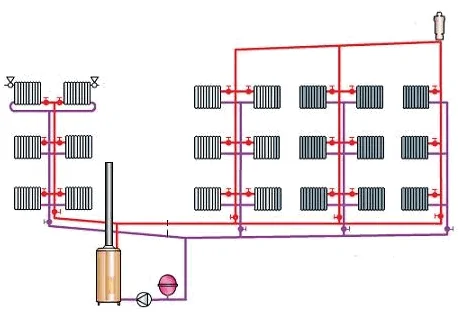

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

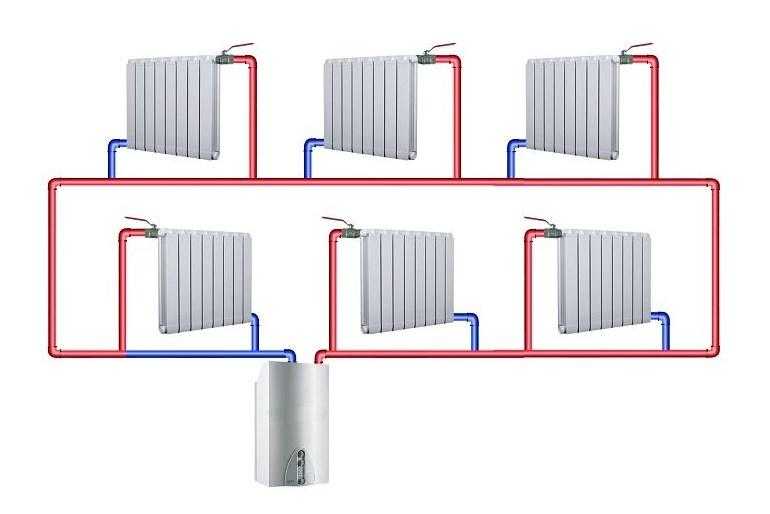

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

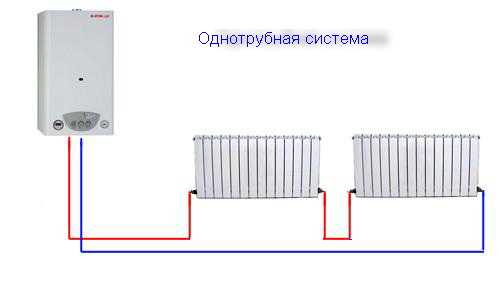

Схема однотрубной системы отопления.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

  • термостатическими клапанами;
  • радиаторными регуляторами;
  • балансировочными вентилями;
  • шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Минусы однотрубной системы:

  • повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
  • по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет

Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

  • Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
  • Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
  • Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
  • В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Однотрубное отопление

Принцип работы такой системы довольно прост, по стояку (магистраль подачи) горячий теплоноситель подымается на последний этаж многоквартирного дома и по магистрали направляется вниз, проходя через отопительные приборы каждого этажа. Интенсивность обогрева будет уменьшаться сверху вниз, хотя в частном 1-2 этажном домовладении большая разница перепада температур не грозит, нагрев радиаторов происходит равномерно.

  • Гидравлическая устойчивость системы;
  • Простота проектирования и монтажа системы, что существенно влияет на сроки выполнения работ;
  • Затраты на материал уменьшает магистраль, состоящая из одной трубы с теплоносителем;
  • Однотрубная магистраль не перегружает дизайн помещений сложными инженерными решениями по разводке и подключению радиаторов;
  • Применение современных радиаторов, запорной арматуры для балансировки системы и автоматических терморегуляторов обеспечивает равномерный нагрев воздуха в помещениях;
  • Запорная арматура предоставляет возможность демонтировать любой радиатор в системе без остановки системы отопления и сброса воды в системе.

Работа закрытой системы отопления


Замкнутая конструкция во время эксплуатации не имеет прямого доступа к открытому воздуху. Роль расширительного бачка исполняет мембранный бак. Излишки горячей воды попадают в него, продавливая резиновую мембрану. При этом находящийся в воздушной камере азот сжимается. Удаляется теплоноситель из бака специальным насосом.

Отсутствие кислородного контакта с элементами контура продлевает срок их службы. Теплоноситель не испаряется и не требует частой подпитки. Закрытая схема позволяет подключение добавочных источников теплоснабжения с их интеграцией в общую систему. Температура регулируется с помощью убавления или добавки теплоносителя.

Закрытая система требует постоянного доступа к электричеству для бесперебойной работы насосов. Несмотря на это отличие, ее работа эффективнее в небольших домах. Многоэтажные здания требуют большого количества мембранных баков и сложных расчетов.

Работа открытой системы отопления


Выбор системы отопления зависит и от других качеств контура. Когда ставится вопрос, какую систему отопления выбрать, нужно учитывать отличия открытой и закрытой схемы теплоснабжения.

  1. Котел. Используются твердотопливные и газовые котлы;
  2. Трубопроводы;
  3. Батареи;
  4. Расширительный бачок.

Теплоноситель получает тепловую энергию при нагревании котла. Начинается процесс циркуляции под действием зональной разности давления. Конечной и отправной точкой является топливный котел. В связи с температурным расширением воды, схема требует включения расширительного бачка, в который будут попадать излишки воды.

К существенным недостаткам открытой конструкции относится потеря энергии и попадание кислорода в контур. Эти факторы снижают теплоотдачу системы. Имеется риск образования воздушных пробок и коррозии на металлических деталях.

Система с естественной циркуляцией

Принцип работы этой системы заключается в том, что котел нагревает теплоноситель, его плотность уменьшается с увеличением температуры.

Холодный теплоноситель вытесняет нагревшийся вверх, тот перемещается по системе, отдавая тепло, а затем, набрав плотность, возвращается обратно в котел и т.д.

Таким способом осуществляется циркуляция жидкости по системе, сопровождающаяся обогревом помещения, без насоса и другого дополнительного оборудования.

Несущественным минусом являются малые перепады давления в системе, этот факт не позволяет монтировать систему на большой радиус.

С момента включения котла до момента, когда температура в помещении зафиксируется, проходит достаточно много времени и это своего рода недостаток.

Еще одним минусом является условие наклонной установки труб, что просто необходимо для того, чтобы жидкость двигалась в требуемом направлении.

Существенный плюс заключается в способности системы к саморегуляции – при понижении температуры окружающей среды, скорость циркуляции увеличивается.

Кроме температуры на скорость движения жидкости влияют следующие факторы: радиус труб, материал из которого они изготовлены, их сечение, количество поворотов в системе, наличие арматуры и ее вид.
