Сравнительный обзор систем вентиляции и кондиционирования воздуха

Типы вентиляции

По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:

• по принципу функционирования – естественные и принудительные;
• по назначению – вытяжные, приточные и приточно-вытяжные;
• по зоне обслуживания – местные и общие;
• по конструктивным особенностям – раздельные и моноблочные;
• по техническому устройству – канальные и бесканальные.

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.

Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.

Моноблочная система вентиляции

Как выбрать вентиляционную установку

Система вентиляции с использованием приточно-вытяжных установок считается наиболее эффективной среди существующих в настоящее время

Затраты энергии при ее использовании сводятся к минимуму, а это очень важно для пользователей FORUMHOUSE, стремящихся к созданию пассивных домов. Для таких людей приточно-вытяжные установки с рекуперацией тепла «становятся стандартом de facto»

Остальные варианты либо не обеспечивают требуемые параметры воздуха, либо обеспечивают, требуя при этом высоких эксплуатационных затрат.

Какие критерии важны при выборе установки и на что нужно обращать внимание в первую очередь, объясняет главный инженер ООО «Развитие» Виктор Пыхачев

Для выбора вентиляционной установки первым делом надо рассчитать необходимый объемный расход воздуха, который обеспечит соблюдение норм и создаст комфортную атмосферу.

Расход воздуха определяется по кратности обмена воздуха, по количеству людей, находящихся в помещении, по наличию вредных выбросов.

Наружные климатические условия будут влиять, в основном, на применение дополнительных нагревательных элементов. Так, для регионов с температурой на улице менее -25 С рекомендуется устанавливать предварительный нагреватель.

Что не принципиально для общеобменной вентиляции, так это материал стен дома. Никакой «специфики СИП» или «специфики бруса» учитывать не надо. Зато существенным будет наличие или отсутствие влагопритока.

Возможные источники влагопритока:

• строительные материалы в недавно построенном жилье (они дают существенный влагоприток);
• открытые источники воды и увлажненные поверхности (бассейн, сушка белья, поливаемые растения);
• некачественная гидроизоляция помещения.

На момент выбора вентиляционной установки надо понимать, нужно ли сохранить влажность в помещении (осуществить возврат влаги) или повышенная влажность для данного типа помещения не желательна.

В зависимости от компоновки установки делятся на три типа.

Тип установки

Особенности

Компактное подвесное исполнение для монтажа под потолком.

Исполнение с патрубками, выходящими наверх. Идеально для расположения в нише. Может быть установлена на улице или на чердаке.

Классическое исполнение приточно-вытяжной установки, когда вытяжная часть расположена над приточной, а патрубки – с торцевых сторон.

Обслуживание установок Compact осуществляется преимущественно снизу. Этот момент надо учитывать, если после монтажа установки будет обустраиваться фальшпотолок. Панели компактных установок полностью съемные – фиксация барашками, поэтому даже после монтажа профиля подвесного потолка, сохраняется возможность (хоть и ограниченная) открыть сервисную дверь.

Естественная вентиляция

Естественные системы вентиляции отличаются большой популярностью за счет высоких характеристик, простой установки и финансовой доступности. Весь процесс происходит в результате естественных факторов:

• при разнице температуры воздушной массы внутри и снаружи;
• в результате разного давления (снаружи показатель должен быть меньше, чем в помещении);
• воздействия повышенного давления при ветреной погоде.

Естественная вентиляция в промышленных масштабах применяется при производственных процессах, для которых характерно повышенное образование тепла, когда количество пыли и других загрязнений не более 30% от нормального показателя. Подобный вид не эффективен в следующих случаях:

• если приток воздуха снаружи приводит к появлению конденсата в большом количестве;
• если воздушная смесь должна проходить предварительную обработку перед подачей в помещение.

Вытяжные каналы, установленные в многоэтажные и частные жилые дома, работают на основе различного давления, при помощи специальных вытяжных каналов.

Система максимально доступна с экономической точки зрения. Для ее монтажа, последующего обслуживания и работы не требуется применение специализированного оборудования или подключения к электросети. Естественная вентиляция имеет ряд отрицательных нюансов, способных оказать негативное влияние на ее работу.

Практически 100% зависимости от атмосферных явлений (отрицательная разница давления снаружи и внутри бывает не всегда), при выравнивании данного значения или изменении в положительную сторону, возможно появление обратной тяги. Особенно, риск повышается в погоду с большим количеством осадков и повышенным уровнем влаги, характерную для осени и весны. Зависимость от природных явлений снижает уровень КПД, когда решаются задачи повышенного уровня сложности (большая площадь помещения, работа на промышленном объекте и т.д.), что делает установку нерентабельной.

Системы приточной вентиляции

Системы вентиляции бытовых помещений могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Самые простые и недорогие из них:

• Оконный клапан, устанавливаемый в верхней части рамы пластикового окна и позволяющий свежему воздуху естественным путем попадать в помещение.
• Приточный вентилятор, который монтируется в окне или отверстии в наружной стене. В нашей климатической зоне такие вентиляторы в жилых помещениях практически не используется.

Недостаток подобных простейших систем заключается в том, что зимой в помещение будет
поступать слишком холодный воздух, что может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, в жилые помещения должен подаваться  воздух с температурой не ниже +18°C
(это, кстати, требование СНиП), поэтому в вентиляционной системе обязательно
доложен присутствовать калорифер с системой автоматики, которая регулирует его мощность и защищает от перегрева. Кроме этого, вентиляционная система должна иметь легкосъемный воздушный фильтр (иначе в дом вместе со свежим воздухом
будет попадать большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов: вентилятора, шумоглушителя, фильтра, калорифера и системы автоматики. Однако наборные системы занимают много места (обычно для их размещения необходимо отдельное помещение — венткамера) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Именно поэтому для вентиляции загородных домов, квартир и небольших офисных помещений чаще используют моноблочные приточные установки.

Приточная установка (ПУ) — это компактная система вентиляции, все компоненты которой собраны в одном шумоизолированном
корпусе (моноблоке). Благодаря такой конструкции моноблочные приточные установки  избавились от многих недостатков, свойственных наборным системам. Небольшие размеры и низкий уровень шума позволили размещать их на балконах или даже непосредственно в жилых помещениях, а подбор и настройка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку.

Далее мы расскажем о том, какие они бывают, а также о том, как
правильно выбрать приточную установку для квартиры, загородного
дома или офисного помещения.

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

Виды вентиляции в помещении

Проблему очистки воздуха можно решить путем естественной или принудительной вентиляции помещения. При этом возникает ряд определенных особенностей.

Естественная вентиляция в доме или квартире сводится к периодическому проветриванию и оттоку отработанного воздуха через вентиляционные шахты. При этом не возможно регулировать температуру поступаемого воздуха, увеличиваются затраты на обогрев холодного воздуха, уровень шума и пыли возрастает.

Принудительная вентиляция позволяет регулировать поток воздуха в помещении. Местная принудительная вентиляция организуется при помощи кухонных и оконных вытяжек, оконных клапанов, стеновых проветривателей. Общеобменная же вентиляционная система представляет собой несколько объединенных помещений или вентиляционный стояк многоквартирного дома.

На производстве и в точках общепита часто устанавливается вытяжная система вентиляции, которая выводит отработанный воздух из помещения. При этом необходимо обеспечить приток свежего воздуха в таком же количестве.

Приточное вентилирование основывается на нагнетании свежего воздуха извне, а отток загрязненного происходит под его давлением через вентиляционные отверстия, дверные зазоры и т.д. При этом в холодное время года необходимо нагревать поступающий воздух, что приводит к дополнительным энергозатратам.

Местная принудительная вентиляция

Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:

• кухонная вытяжка;
• оконная вытяжка;
• оконные и стеновые проветриватели.

Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.

Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.

Принудительная вентиляция в разных помещениях

ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Приточная вентиляция.

Работа системы позволяет нагнетать в вентилируемое помещение свежий воздух, заменяющий собой отработанный. При необходимости приточный воздух увлажняют, нагревают или фильтруют.

Вытяжная вентиляция.

Принцип действия таких комплексов противоположен предыдущему: они предназначены для удаления из помещений ставшего непригодным воздуха.

Обычно в зданиях устраивают оба типа вентиляции, проектирование которых должно обеспечивать баланс свежего и отводимого воздуха. Когда в помещении невозможно обустроить и тот, и другой тип, возникающий дисбаланс компенсируют естественным передвижением воздушных масс.

Если имеется только вытяжка без притока, свежий воздух естественным путём поступает через переточные решётки, проёмы и просто зазоры в оконных рамах и дверях.

Как вытяжная, так и приточная вентиляция может быть установлена в отдельном помещении (в таком случае она называется местной) или во всём здании (общеобменная система).

Местная (локальная) вентиляция.

Локальный вентиляционный комплекс проектируется для отдельных зон большого помещения или для каждого рабочего места и может быть как вытяжным, так и приточным.

Обустройство локальной вытяжной вентиляции целесообразно при необходимости отведения с рабочего места и предотвращения распространения по всему помещению выделяющихся вредных соединений в любом состоянии — газовом, дымовом или пылеобразном, — а также частичного отвода тепловой энергии.

Отведение загрязнённого воздуха осуществляется местными отсосами с бортовыми, кожуховыми, шкафными укрытиями, которые при минимуме потребляемой электроэнергии и небольшом объёме перемещаемых воздушных масс обеспечивают приемлемое санитарно-гигиеническое состояние рабочего места.

Общеобменная вентиляция.

Общеобменные вентиляционные комплексы, в отличие от локальных, обеспечивают циркуляцию воздушных масс во всём помещении — или, по крайней мере, большей его части. Вытяжные комплексы предназначены для равномерного отведения воздуха из помещения, приточные — для равномерного подведения свежего воздуха.

Общеобменная приточная вентиляция.

При подаче воздуха через общеобменную приточную вентиляцию его обычно фильтруют и увлажняют. Если тепловой баланс системы отрицателен, воздух подогревают и перемещают при помощи вентилятора.

Одна из целей обустройства такого комплекса — понижение концентрации не удалённых другими путями вредных парообразных и газообразных веществ, общее охлаждение и осушение воздуха в помещении.

Общеобменная вытяжная вентиляция.

Наиболее простой и вместе с тем оптимальный способ создания общеобменного вытяжного комплекса — установка в проёме окна или стены мощного осевого или центробежного вентилятора, для обеспечения работы которого необходимо наличие электроэнергии.

Такой вариант предпочтителен в случаях, когда невозможно обустроить локальную вытяжку или она просто не сможет справиться со своими задачами — к примеру, если на рабочем месте выделяются отравляющие вещества в различных агрегатных состояниях (газообразные, парообразные, в виде пыли и взвешенных частиц), а также большое количество тепловой энергии.

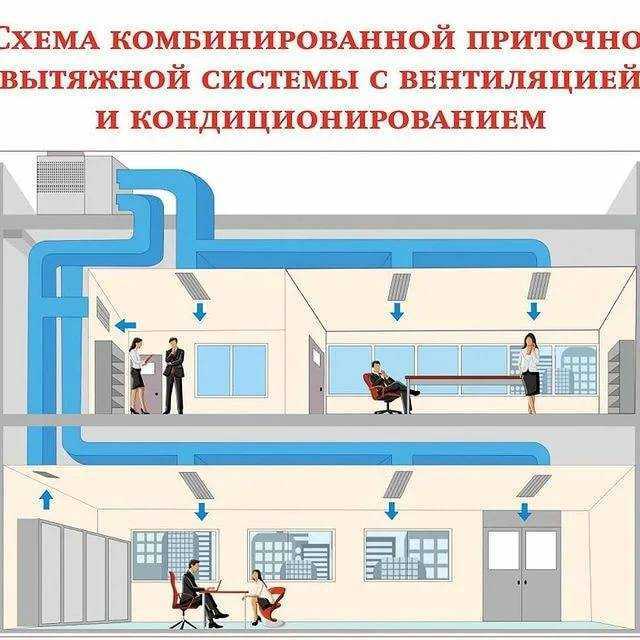

2 Устройство приточно вытяжной вентиляции

Учитывая функционально-конструкционные особенности системы, приточно-вытяжная схема вентиляции включает в себя ряд узлов, компонентов и деталей:

• Воздухозаборный сегмент включает в себя решетку, клапан регулировки и раструб. Компрессор позволяет гибко корректировать объём приточного воздуха.
• Фильтрационный механизм. Он состоит из нескольких очистных решений, частично совмещенных с воздухозаборным раструбом.
• Устройства подогрева кислорода до заданной пользователем температуры.
• Система воздуховодов (квадратные или круглые трубы произвольных габаритов). Основной частью является центральный канал, соединенный с коллектором и компрессором, от которого отходят элементы к каждому проветриваемому объекту.
• Приточного канала.
• Вытяжных решений, интегрированных в потолки и стены. Сквозь них и будет обеспечиваться отток загрязненного кислорода, водяного пара и углекислого газа.
• Воздуховода вытяжной системы (обеспечивает взаимодействие между коллектором и указанным каналом).
• Компрессорного устройства, обеспечивающего эффект разряжения кислорода внутри вытяжного канала.
• Отводной трубы, выводящей потоки вытяжного воздуха за помещение.

Устройство системы

На основе перечисленных компонентов и узлов формируются приточно вытяжные системы механической вентиляции любого уровня сложности. В проектах, ориентированных на минимальное потребление энергии, функциональные элементы могут корректироваться. Чаще всего их комплектуют одним компрессорным блоком, посредством которого обеспечивается не только разрежение кислорода, но и его приток в отдельные участки системы. В энергосберегающих установках применяются устройства рекуперации.

Вне зависимости от внутреннего устройства, каждая система приточно-вытяжная система включает в себя специализированный блок управления. Он позволяет корректировать режим воздухообмена, отслеживать интенсивность процессов, управлять отдельными элементами и механизмом в целом. Функциональная вариативность – зало успеха такой системы, ведь для жилого дома достаточным будет 2-3 разовое проветривание, а для коммерческих объектов воздухообмен должен обеспечиваться в течение всего рабочего дня.

Невысокая энергоэффективность приточно-вытяжных систем нивелируется дополнительными механизмами и решениями. Шум, возникающий в процессе работы, легко устранить антивибрационными прокладками, дополнительными фильтрами.

Устройство вентиляции через стену на улицу

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

• с механическим выводом воздушных масс,
• с естественным притоком,
• комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час

Разнообразие оборудования и расчет показателей

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

• вручную,
• по сигналу датчика влажности,
• по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

• кухня – 15 крат,
• туалет – 8 крат,
• ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Устройство вентиляции через стену на улицу Вентиляция через стену на улицу в доме, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей.

Основные характеристики бытовых приточно-вытяжных установок

При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики

Производительность ПВУ по воздуху

Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:

Приточно-вытяжная установка для квартиры	Приточно-вытяжная установка для дома
Число комнат	Производительность (куб. м/ч)	Площадь дома (кв. м)	Производительность (куб. м/ч)
1	150 — 200	100	800 — 1200
2	200 — 350	150	1000 — 1500
3	300 — 400	200	1500 — 2500
4	400 — 500	250	2500 — 3000

Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах

Уровень шума, создаваемого работающей приточно-вытяжной установкой

От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества

При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения

Поэтому производители обычно указывают 3 «шумовых» показателя:

• на входе системы (там, где происходит забор воздуха);
• на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
• на корпусе моноблочной приточной установки.

Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя

Наталья Соколова, Продакт-менеджер компании «Systemair»

«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке

Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.

Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.

Мощность воздушного нагревателя

Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.

В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.

Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Расчет и главные составляющие элементы приточно–вытяжной вентиляции

Расчет приточно–вытяжной вентиляции – это первый шаг к ее установке. От него зависит, как система будет функционировать в дальнейшем. Сначала требуется определить назначение помещения (жилое, производственное, склад и т.д.), его общую площадь и максимальное количество находящихся в нем человек. Согласно этим данным и взятым из нормативных таблиц показателям кратности, производятся необходимые вычисления. После этого разрабатывается схема приточно–вытяжной вентиляции.

Схема приточно–вытяжной вентиляции может включать в себя такие составляющие:

• воздуховод – канал для распределения воздушных масс;
• вентилятор – устройство, принудительно подающее или удаляющее воздух;
• воздухозаборная решетка – ее установка гарантирует, что в систему никогда не попадет посторонний предмет или мелкое животное;
• воздухозаборники и воздухораспределители – отвечают за управление непрерывной циркуляцией воздуха и его распределением;

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Особенности местной вентиляции

В отличие от всех вышесказанных систем обеспечения вентиляции, которые относятся к общеобменным типам, то есть таким, что проветривают сразу все пространство помещения, местные вентилируют только определенные места.

При этом подобные системы могут как подавать воздух в нужные места – местная система вентиляции приточного типа, так и выводит из них отработанную смесь – вытяжная система.

Местная система приточного действия

Среди приточных систем, используемой в конкретных местах, выделяют:

• воздушные души;
• завесы;
• оазисы.

Первый тип – это сосредоточенный воздушный поток, подаваемый на значительной скорости в конкретную точку помещения, чаще всего – рабочее место.

Завесы используются для создания перегородок из воздуха или же смены направления, в котором движется воздушный поток.

Последний тип – отгороженные от всего помещения участки, в которые направляется поток воздуха невысокой температуры.

Вентиляция местного использования

Вентиляция местного назначения на производстве

Подобная система используется тогда, когда полностью локализовано место, где происходит образование загрязнений. При этом практически всегда есть необходимость не допустить перемещение загрязнений на всем пространстве комнаты.

Самую большую эффективность в подобных случаях имеют отсосы – разновидности укрытий-шкафов, боковых отсосов, зонтов, кожухов для всевозможных приборов и тому подобного.

Зачастую их использование отличается высокой эффективностью, поскольку оперативно выводят загрязнения прямо с рабочих мест, предотвращая их появление на остальной части пространства. Поскольку вместе с этим возникает высокая концентрация загрязняющих веществ, работа системы позволяет добиться прекрасного санитарного эффекта, вместе с этим она выводит совсем немного воздушной смеси.

Но системы местного действия не способы решать всех требований, выдвигаемых к вентиляции. Так, далеко не все загрязнения в воздухе локализованы, чаще они рассредоточены по всему доступному пространству. Вместе с этим подача воздушной смеси в отдельные части или же вывод ее из них не обеспечивает достижения требуемых параметров воздушной среды.
