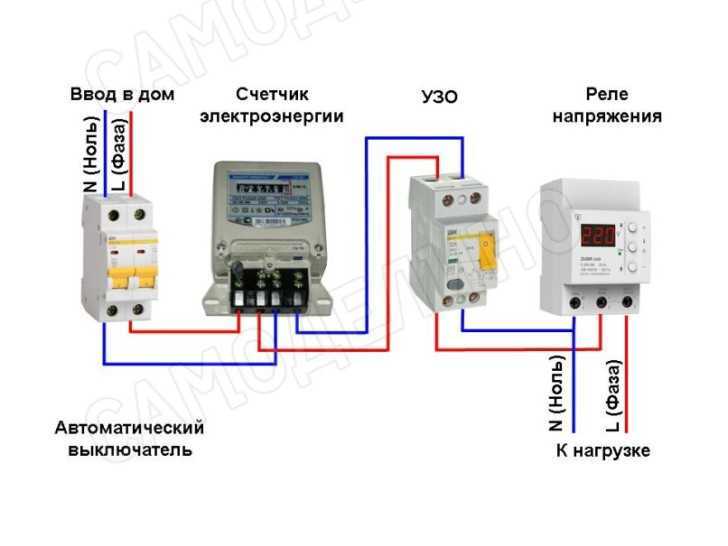

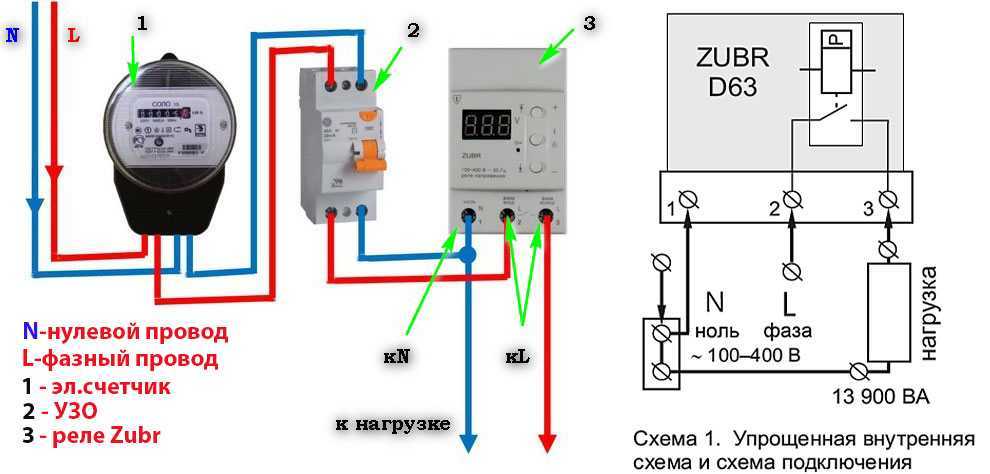

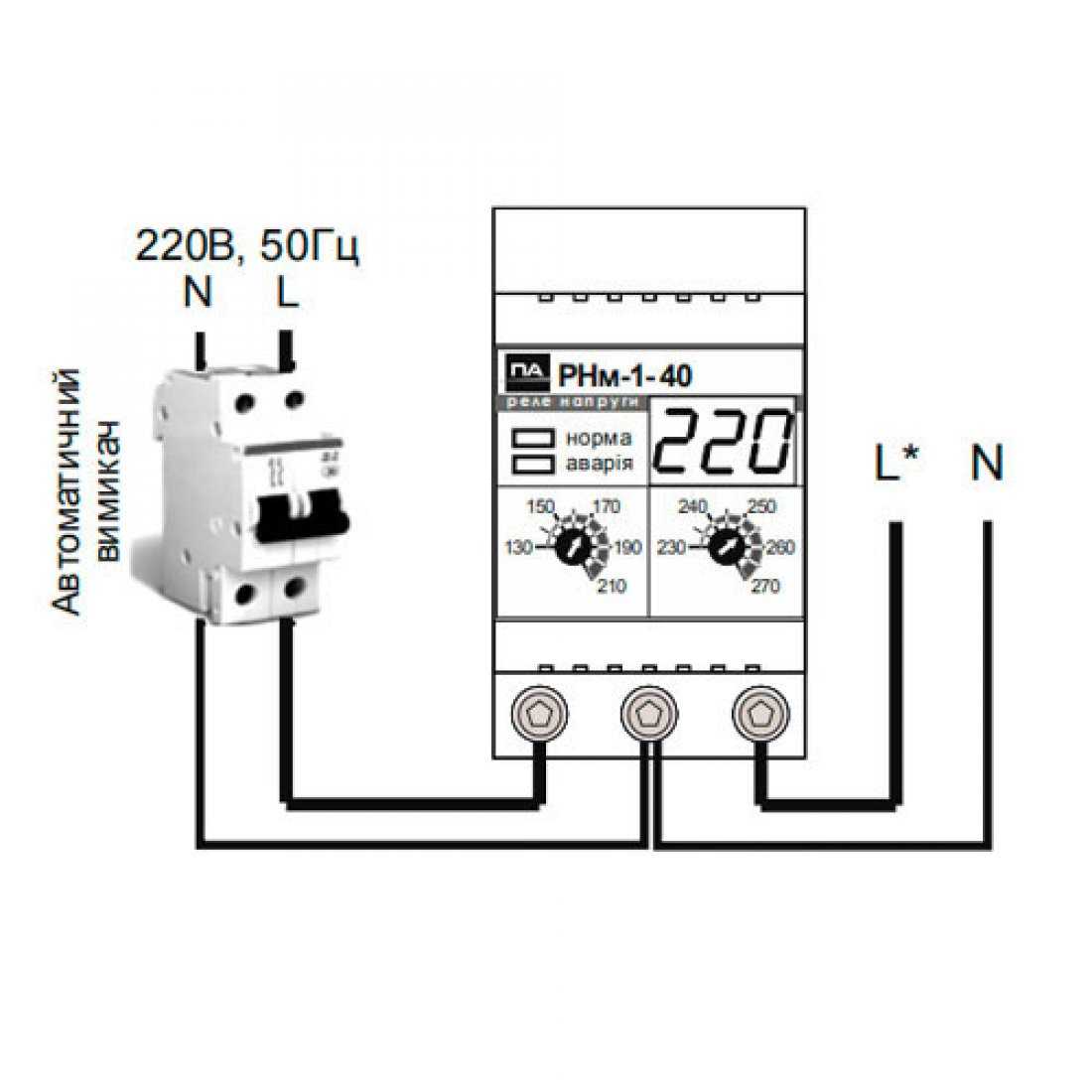

Схемы подключения реле напряжения в однофазной и трехфазной сети

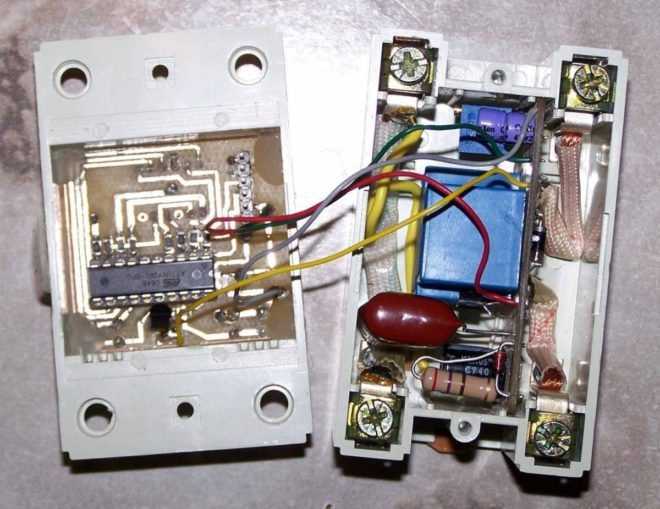

Устройство и принцип работы

Структурная схема состоит из двух основных функциональных блоков:

  • электронного блока;
  • исполнительного устройства.

Задача электронной схемы заключаются в осуществлении контроля параметров сетевого электропитания и формировании управляющих команд исполнительному устройству. Блок электроники реле может быть построен на основе различной элементной базы. Но основой является компаратор напряжения, осуществляющий постоянное сравнение параметров сети с некоторой эталонной величиной. Компаратор создаётся на основе специализированных интегральных микросхем.

Различные варианты исполнения: от переносных до стационарных.

Другой, более современный подход к конструированию схемотехники электронных блоков заключается в том, что функции компаратора выполняет микропроцессорный программируемый микроконтроллер. Исполнительный орган реле контроля производит непосредственную коммутацию нагрузки, то есть, по команде электронного блока либо отключает её от электросети, либо вновь подключает.

Роль такого органа в большинстве конструкций выполняет электромагнитное реле. В типовых схемах реле напряжения используются нормально открытые контакты исполнительного реле.

Таким образом, чтобы отключить нагрузку, электронный блок обесточивает катушку исполнительного реле, а чтобы вновь подключить – подаёт на неё напряжение.

Органы управления и габариты на примере РН-111.

На фото:

— Зеленый светодиод «СЕТЬ». — Зеленый светодиод «ВКЛ.НАГРУЗКИ». — Ручка установки порога срабатывания по минимальному напряжению (Umin(В)). — Ручка установки времени АПВ (Твкл(сек)). — Установка порога срабатывания по максимальному напряжению (Umax(В)). — Входные контакты. — Выходные контакты.

С помощью органов настройки реле, обычно располагающихся на передней панели прибора, пользователем производится установка верхнего и нижнего пределов допустимого диапазона изменения рабочих параметров. При выходе величины питающего напряжения за пределы установленного диапазона, электронный блок подаёт команду силовому исполнительному органу, в результате чего происходит отключение защищаемой нагрузки.

Повторная подача электропитания осуществляется автоматически, после возврата контролируемого сетевого параметра в границы заданного диапазона.

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Назначение реле напряжения

Большая часть защитных устройств содержит управляющие электронные реле. При отклонении контролируемых параметров за заданные пределы они срабатывают, отключая цепи. Все реле состоят из трех элементов. Первый из них является воспринимающим. Он передает значение контролируемой величины на промежуточный элемент, где происходит ее сверка с нормативными показателями. При отклонениях сигнал передается исполнительному устройству, которое отключает питание.

Скачки напряжения при подаче электроэнергии, а также обрывы в цепи питания могут вызвать выход из строя приборов-потребителей. В изношенных электросетях может происходить слипание фаз или отгорание нулевого провода, что приводит к перекосам напряжения от 0 до 380 В. При этом могут быть испорчены все подключенные бытовые электроприборы, не имеющие защиты.

Реле напряжения трехфазное служит для того, чтобы мгновенно отреагировать на увеличение напряжения выше допустимого и разомкнуть электрическую цепь. Фаза отключается при возникновении магнитного потока в электромагните при прохождении по обмотке тока. С помощью электронной схемы производится настройка реле на определенные граничные значения напряжения, при превышении которых размыкаются электрические контакты в цепи нагрузки.

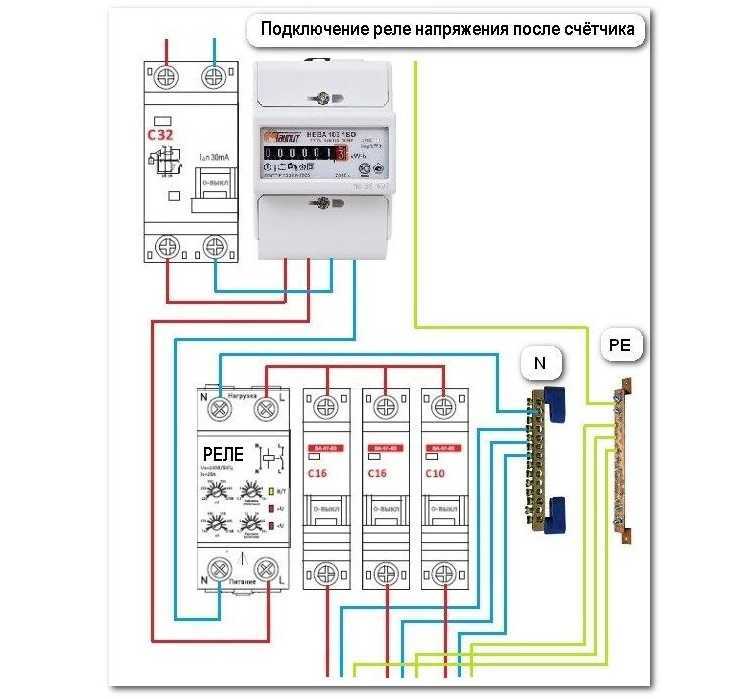

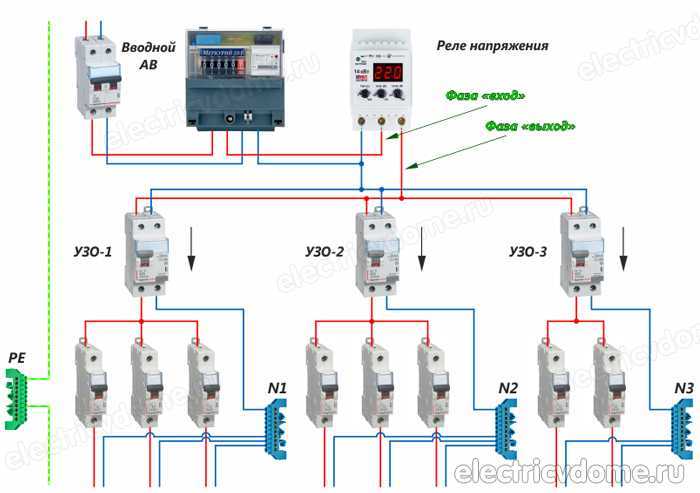

Реле напряжения устанавливается в квартирном электрическом щите, но есть модели, вставляемые в розетку. С их помощью выбираются нижний и верхний пределы изменения напряжения. Удобно устанавливать диапазон 180-245 В, а затем дополнительно настроить, чтобы количество срабатываний было не больше одного в месяц. Когда напряжение в сети постоянно повышенное или пониженное, целесообразно установить стабилизатор.

Подключение трехфазного реле напряжения обязательно делается после вводного автомата, номинал которого выбирается на шаг меньше, например, в соотношении 32 А и 40 А.

Реле напряжения трехфазное подключается к токоведущим и нулевому проводам сети, а также к выходным контактам подключения нагрузки для контроля их состояния. Изменение режимов производится переключениями перемычек на клеммах реле. При срабатывании его катушка обесточивается и размыкает силовые контакты. С ними может быть связана обмотка силового контактора, который также срабатывает, отключая потребителей. Через выдержку времени, когда напряжение снова восстанавливается, реле возвращается в исходное состояние, замыкая свои силовые контакты.

Приведенная выше схема отключает потребителей при возникновении проблемы в сети. Защита может быть также построена на 3 однофазных независимых реле напряжения. Она используется при отдельных нагрузках на каждый подводящий токоведущий провод. Силовые контакторы здесь обычно не применяются, если нагрузка не выше 7 кВт. Преимуществом способа является сохранение напряжения на остальных фазах, когда одна из них отключается.

Классификация реле

Защитные реле классифицируются по 2 признакам:

  • по способу подключения к сети;
  • по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

  1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
  2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
  3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Выбор твердотельного реле

При покупке ТТР стоит учесть ряд особенностей устройства, что поможет сделать правильный выбор.  Для сравнения классические устройства способны выдерживать перегрузки, возникающие на небольшое время и не превышающие полутора или двукратного номинального тока.

Если правильно подойти к вопросу эксплуатации, хватит обычной чистки контактов.

В случае с твердотельными реле ситуация обстоит хуже. Если номинальный параметр тока превышен в 1,5 и более раз, прибор можно выбросить. Вот почему при выборе ТТР для питания активной нагрузки стоит брать запас по току в два-четыре крата.

Если изделие планируется применять в цепи пуска АД, этот показатель стоит увеличить в шесть-десять раз. При таком подходе придется переплатить, но зато повышается срок службы подключенного прибора и надежность его работы.

Реле контроля фаз и напряжения – для чего предназначено, устройство и принцип работы

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов 250 В
Предельная мощность внутреннего реле 2,5 кВА
Выходные контакты 1NO и 1NC
Максимальный коммутируемый ток 10 А
Собственное потребление 34 мА
Класс защиты корпуса от пыли и влаги IP 20
Габаритные размеры 9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания 380 В
Частота питающей сети 45-55 Гц
Собственный потребляемый ток Не более35 мА
Диапазон регулирования по напряжению 1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения 12 сек
Напряжение катушки пускателя 110-380 В
Критические значения питающего напряжения 80-500 В
Рабочая температура –25 +40°C
Климатическое исполнение УХЛ4
Количество циклов переключений при нагрузке 5 А Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления 450 В
Рабочая частота 50-60 Гц
Задержка включения/отключения 0,1-30 сек
Количество переключающих (перекидных) контактов 2
Габаритные размеры 85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации) 24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток 2 мА– 200 А
Количество контролируемых фаз 1
Максимальный ток выходного реле 6 А
Гистерезис срабатывания 5-50 %
Модель необходимого для работы реле трансформатора тока K8AC-CT200L

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания 24 В пост. тока или 230 переменного
Предельный ток выхода 8 А
Регулировка задержки срабатывания От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания 2-22 %от номинального значения
Количество контролируемых фаз 3
Степень защиты от пыли и влаги IP 20
Монтаж На DIN-рейку
Предельное напряжение для контактов выходного реле 550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение 220/380 В
Предельный ток выходного реле 8 А при 250 В
Тип контактов 2NO и 2NC
Цвет индикатора аварии Красный
Диапазон нижнего предела напряжения 150-210 В
Диапазон верхнего предела напряжения 240-280 В
Гистерезис 5 В
Потребляемая от сети мощность 1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении. При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение

Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.

Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим


В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.

На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

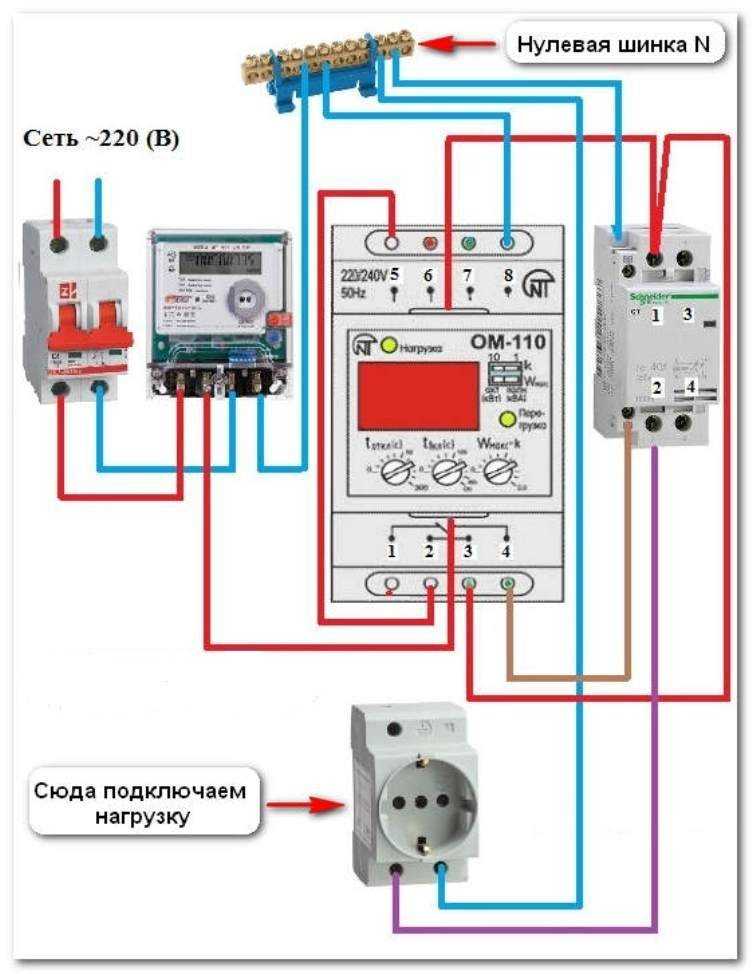

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.
