Падение напряжения: при нагрузке, порядок расчета и способы определения

Применение делителя напряжения на резисторах

В радиоэлектронике есть много способов применения делителя напряжения. Вот только некоторые примеры где вы можете обнаружить их.

Потенциометры

Потенциометр представляет собой переменный резистор, который может быть использован для создания регулируемого делителя напряжения.

Изнутри потенциометр представляет собой резистор и скользящий контакт, который делит резистор на две части и передвигается между этими двумя частями. С внешней стороны, как правило, у потенциометра имеется три вывода: два контакта подсоединены к выводам резистора, в то время как третий (центральный) подключен к скользящему контакту.

Если контакты резистора подключения к источнику напряжения (один к минусу, другой к плюсу), то центральный вывод потенциометра будет имитировать делитель напряжения.

Переведите движок потенциометра в верхнее положение и напряжение на выходе будет равно входному напряжению. Теперь переведите движок в крайнее нижнее положение и на выходе будет нулевое напряжение. Если же установить ручку потенциометра в среднее положение, то мы получим половину входного напряжения.

Резистивные датчики

Большинство датчиков применяемых в различных устройствах представляют собой резистивные устройства. Фоторезистор представляет собой переменный резистор, который изменяет свое сопротивление, пропорциональное количеству света, падающего на него. Так же есть и другие датчики, такие как датчики давления, ускорения и термисторы и др.

Так же резистивный делитель напряжения помогает измерить напряжение при помощи микроконтроллера (при наличии АЦП).

Пример работы делителя напряжения на фоторезисторе.

Допустим, сопротивление фоторезистора изменяется от 1 кОм (при освещении) и до 10 кОм (при полной темноте). Если мы дополним схему постоянным сопротивлением примерно 5,6 кОм, то мы можем получить широкий диапазон изменения выходного напряжения при изменении освещенности фоторезистора.

Как мы видим, размах выходного напряжения при уровне освещения от яркого до темного получается в районе 2,45 вольт, что является отличным диапазоном для работы большинства АЦП.

Основные понятия

Вольтметр Падение напряжения – это величина, отраженная в изменении потенциала в разных частях проводника. Протекающий от источника по направлению к нагрузке ток меняет свои параметры в силу сопротивления проводов, но его направление остается неизменным. Измерить напряжение можно с помощью вольтметра:

двумя приборами в начале и конце линии;
поочередное измерение в нескольких местах;
вольтметром, подключенным параллельно кабелю.

Простейшая цепь – источник питания, проводник, нагрузка. Примером может быть лампа накаливания, включенная в розетку 220 В. Если замерить прибором напряжение на лампе, оно будет немного ниже. Падение возникло на сопротивлении лампы.

Напряжение или падение напряжения на участке цепи можно вычислять, применяя закон Ома, по формуле U = IR, где:

U – электрическое напряжение (вольт);
I – сила тока в проводнике (ампер);
R – сопротивление цепи или ее элементов (ом).

Зная две любые величины, можно вычислить третью. При этом нужно учитывать род тока – переменный или постоянный. Если в цепи несколько параллельно подключенных сопротивлений, расчет несколько усложняется.

Вариации частоты

Частота питания отклоняется от стандартных 50Гц в большую или меньшую сторону.

Наибольшее влияние оказывается на электродвигатели: изменение частоты вращения ротора. ИТ-оборудование практически не страдает.
Снижение срока службы чувствительного электрооборудования

Меры предупреждения и подавления:

Диагностика соответствующих источников питания
Использование ИБП

Понятия и формулы

На каждом сопротивлении r при прохождении тока I возникает напряжение U=I∙r, которое называется обычно падением напряжения на этом сопротивлении.

Если в электрической цепи только одно сопротивление r, все напряжение источника Uист падает на этом сопротивлении.

Если в цепи имеются два сопротивления r1 и r2, соединенные последовательно, то сумма напряжений на сопротивлениях U1=I∙r1 и U2=I∙r2 т. е. падений напряжения, равна напряжению источника: Uист=U1+U2.

Напряжение источника питания равно сумме падений напряжения в цепи (2-й закон Кирхгофа).

1. Какое падение напряжения возникает на нити лампы сопротивлением r=15 Ом при прохождении тока I=0,3 А (рис. 1)?

Падение напряжения подсчитывается по закону Ома: U=I∙r=0,3∙15=4,5 В.

Напряжение между точками 1 и 2 лампочки (см. схему) составляет 4,5 В. Лампочка светит нормально, если через нее проходит номинальный ток или если между точками 1 и 2 номинальное напряжение (номинальные ток и напряжение указываются на лампочке).

2. Две одинаковые лампочки на напряжение 2,5 В и ток 0,3 А соединены последовательно и подключены к карманной батарее с напряжением 4,5 В. Какое падение напряжения создается на зажимах отдельных лампочек (рис. 2)?

Одинаковые лампочки имеют равные сопротивления r. При последовательном включении через них проходит один и тот же ток I. Из этого следует, что на них будут одинаковые падения напряжения, сумма этих напряжений должна быть равна напряжению источника U=4,5 В. На каждую лампочку приходится напряжение 4,5:2=2,25 В.

Как уменьшить падение напряжения в кабеле

Расчет катушки индуктивности

При прокладке электропроводки на большие расстояния сечение кабеля, выбранное по допустимому падению напряжения, многократно превосходит выбор, сделанный по нагреву, что приводит к увеличению стоимости электроснабжения. Но есть способы уменьшить эти расходы:

Повысить потенциал в начале питающего кабеля. Возможно только это при подключении к отдельному трансформатору, например, в дачном посёлке или микрорайоне. При отключении части потребителей потенциал в розетках остальных окажется завышенным;
Установка возле нагрузки стабилизатора. Это требует расходов, но гарантирует постоянные параметры сети;
При подключении нагрузки 12-36В через понижающий трансформатор или блок питания располагать их рядом с потребителем.

Справка. При понижении напряжения растёт ток в сети, падение напряжения и необходимое сечение проводов.

Способы снижения потерь в кабеле

Кроме нарушения нормальной работы электроприборов, падение напряжения в проводах приводит к дополнительным расходам на электроэнергию. Уменьшить эти затраты можно разными способами:

Увеличение сечения питающих проводов. Этот метод требует значительных расходов на замену кабелей и тщательной проверки экономической целесообразности;
Уменьшение длины линии. Прямая, соединяющая две точки, всегда короче кривой или ломаной линии. Поэтому при проектировании сетей электроснабжения линии следует прокладывать максимально коротким прямым путём;
Снижение окружающей температуры. При нагреве сопротивление металлов растёт, и увеличиваются потери электроэнергии в кабеле;
Уменьшение нагрузки. Этот вариант возможен при наличии большого числа потребителей и источников питания;
Приведение cosφ к 1 возле нагрузки. Это уменьшает потребляемый ток и потери.

К сведению. Улучшение вентиляции в кабельных лотках и других конструкциях приводит к снижению температуры, сопротивления и потерь в линии.

Для достижения максимального эффекта необходимо комбинировать эти способы между собой и с другими методами энергосбережения.

Расчёт падения напряжения и потерь электроэнергии в кабеле важен при проектировании систем электроснабжения и кабельных линий.

P-N-переход

Рассмотрим процессы происходящий при прохождении тока через электронно-дырочный переход

. Левый слой, обозначенный буквой n, имеет электронную проводимость. Ток в нём связан с перемещением свободных электронов, которые условно обозначены кружками со знаком «минус». Правый слой, обозначенный буквой p, обладает дырочной проводимостью. Ток в этом слое связан с перемещением дырок, которые на рисунке обозначены кружками с «плюсом». Движение электронов и дырок в режиме прямой проводимости Движение электронов и дырок в режиме обратной проводимости. При соприкосновении полупроводников с различными типами проводимости электроны вследствие диффузии

начнут переходить в p-область, а дырки — в n-область, в результате чего пограничный слой n-области заряжается положительно, а пограничный слой p-области — отрицательно. Между областями возникает электрическое поле, которое является как бы барьеров для основных носителей тока, благодаря чему в p-n переходе образуется область с пониженной концентрацией зарядов. Электрическое поле в p-n переходе называют потенциальным барьером, а p-n переход — запирающим слоем. Если направление внешнего электрического поля противоположно направлению поля p-n перехода («+» на p-области, «-» на n-области), то потенциальный барьер уменьшается, возрастает концентрация зарядов в p-n переходе, ширина и, следовательно, сопротивление перехода уменьшается. При изменении полярности источника внешнее электрическое поле совпадает с направлением поля p-n перехода, ширина и сопротивление перехода возрастает. Следовательно, p-n переход обладает вентильными свойствами.

Упало напряжение в доме до 160 Вольт

Напряжение в электросети 160–180 вольт очень распространённая проблема, которая знакома многим владельцам частных домов и коттеджей. Такого слабого напряжения недостаточно даже для нормального функционирования осветительных приборов.

Кто является виновником проблемы определить очень просто. Если недостаточное напряжение подаётся на линию электропередач, то вина ложится на поставщика услуги, а если проблема отмечается лишь на ответвлении к частному дому, то ответственен за это лишь потребитель.

Проверить в чём именно кроется причина недостаточного напряжения можно самостоятельно, обратившись к соседям близлежащих домов. Если аналогичная проблема их не беспокоит, тогда совершенно ясно, что просадка напряжения происходит именно на ветке от линии электропередач к дому.

Основным признаком неисправности ввода электроэнергии является резкое падение напряжения при одновременном включении в сеть приборов с высоким энергопотреблением. Всем знакома ситуация, когда приборы отключаются или выбивает автоматы на щитке.

Причины снижения напряжения на вводе и её устранение

Во-первых, напряжение может падать из-за слишком маленького сечения (толщины) проводов. Тонкие провода не способны выдержать большую нагрузку.

Во-вторых, просадка может отмечаться из-за плохого контакта на ответвлении. Такой контакт образует излишнее сопротивление в сети, из-за которого и снижается конечное напряжение.

Опасность таких неисправностей заключается в излишнем нагревании проводов или места, где располагается плохой контакт, которое образовывается за счёт потери напряжение в сети. Раскалённый неисправный контакт может впоследствии привести к полному обесточиванию дома либо к возгоранию.

Очень часто место соединения линии электропередач и отвода соединяется обычной скруткой, что является крайне небезопасным вариантом. В таком случае от полноценного пожара хозяев дома спасает лишь естественное охлаждение проводов.

В идеале соединяться ЛЭП и ввод должен с помощью зажимов, которые безопаснее и надёжнее всех остальных вариантов соединений. Однако зачастую даже заводские зажимы могут приходить в негодность и образовывать искры и тепло, которые наблюдаются при максимальной нагрузке на проводку. Безусловно, обнаружив неисправность, зажим нужно срочно заменить.

Иногда неисправность контакта обнаруживается на устройстве, которое соединяет щиток дома и провода ответвления. В таком случае устранить потерю напряжения можно лишь путём замены этого устройства.

Низкое напряжение на линии электропередач

Просадка напряжения на линиях электропередач, за которые несёт ответственность поставщик электроэнергии, может наблюдаться в случае:

Перенапряжение на подстанции.
Недостаточное сечение проводов на линии.
Неравномерное распределение нагрузки фаз на подстанции.

Сегодня, когда уже практически все старые подстанции заменены на новые, возникновения перегрузки на них практически невозможно. Это связано с установкой на современных моделях эффективной релейной защиты. Устаревшие подстанции остались работать лишь в самых отдалённых деревнях и населённых пунктах. Устранение просадки из-за перегрузок возможно лишь путём замены непосредственно подстанции.

Спад напряжения из-за неравномерности нагрузки фаз на подстанции – явление нестабильное, которое доказать жителям частного сектора будет очень непросто.

Недостаточное сечение проводов линий электропередач чаще всего становится причиной низкого напряжения. Дело в том, что долгое время такие провода выбирались для оснащения из-за своей небольшой стоимости.

Несколько десятков лет назад такого сечения проводов было вполне достаточно для нормального энергоснабжения частного сектора. Теперь, когда практически всё работает на электричестве, провода стали не выдерживать подобных нагрузок и требуют замены. Подобная проблема особенно проявляется днём, когда все жители одновременно пользуются электроприборами, а ночью ситуация стабилизируется.

Безусловно, решением проблем на линии электропередач должен заниматься непосредственно поставщик коммунальной услуги, но, к сожалению, многие жители частного сектора живут с недостаточным напряжением годами, ведь стоимость замена подстанции или проводов очень дорого. Единственным решением таких проблем может стать лишь коллективное письмо, в которое должна входить не только просьба о решении вопроса, но и напоминание о качестве предоставляемых услуг энергоснабжения.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Распределительный щит. Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

volt-index.ru

Почему в сети напряжение ниже нормы?

Часто низкое напряжение наблюдается у половины улицы. А кто-то уже и не помнит, когда впервые эта проблема появилась. Просто продолжают аккуратно платить за свет, качество которого оставляет желать лучшего. За помощью обращаются и в районный совет, и Энергосбыт. На звонки, как правило, отвечают односложно: «Разберёмся». О проблемах знают все, но решить их никто не в состоянии. Объясняют: «Перепады в сети происходят из-за изношенности линий, большой нагрузки, которая ежедневно увеличивается».

Дело в том, что источник питания может находиться на балансе одного предприятия, а сети – на балансе другого. А к нужному совместному решению подачи напряжения, которое регламентируется ГОСТом, эти организации никак не придут. А ведь согласно ПУЭ каждые 5 лет должен проводиться капитальный ремонт энергоустановок. Да и замена старых кабельных линий в такой ситуации не помешает.

Основные понятия

двумя приборами в начале и конце линии;
поочередное измерение в нескольких местах;
вольтметром, подключенным параллельно кабелю.

Напряжение или падение напряжения на участке цепи можно вычислять, применяя закон Ома, по формуле U = IR, где:

U – электрическое напряжение (вольт);
I – сила тока в проводнике (ампер);
R – сопротивление цепи или ее элементов (ом).

Рассчитываем падение напряжения

При вычислении обязательно учитываем активное и реактивное сопротивления, составляющие комплексное (общее) сопротивление цепи, а также мощность.

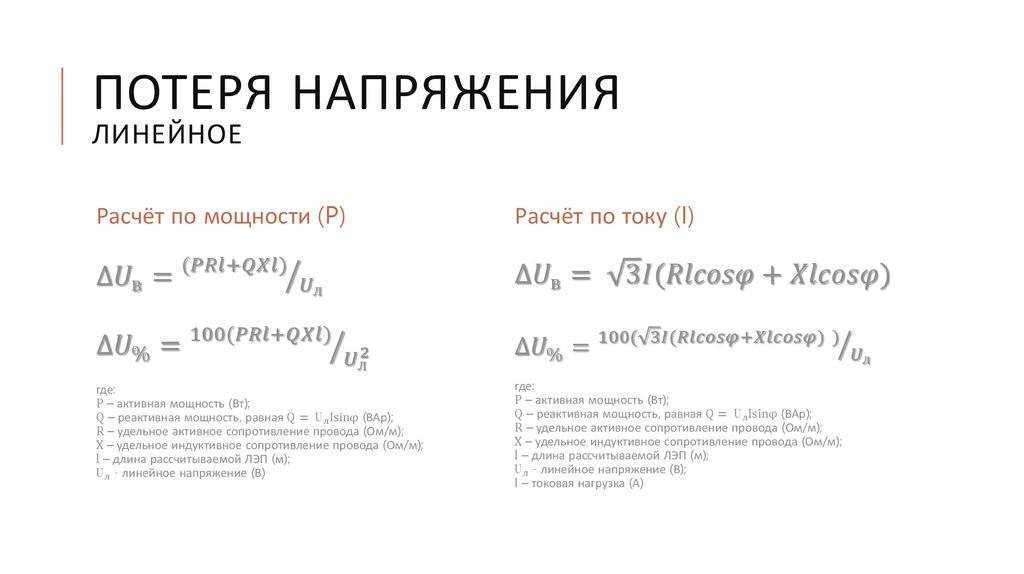

Формула для расчета этого показателя на участке цепи длиной L выглядит так:

∆U = (P * r + Q * x) * L / U_ном,

где

P — активная мощность;
Q — реактивная мощность;
r — активное сопротивление;
x — реактивное сопротивление;
U_ном — номинальное напряжение.

Как мы сказали выше, на практике допускаются отклонения от нормативного показателя по ПУЭ. Разрешенные пределы отклонения:

силовые линии – ±5 %;
внутреннее и наружное бытовое освещение – ±5 %;
производственное освещение (также для общественных зданий) – от +5 % до -2,5 %.

В итоге вычисления мы получим процентный показатель.

Чрезмерная нагрузка на электросеть

Многие потребители электричества при подключении к сети создают большую на нее нагрузку. К таким электроприборам можно отнести, к примеру, электрические двигатели высокой мощности. Такие моторы для пуска используют токи гораздо большей величины чем номинальные, и в том случае, если проводка рассчитана исключительно на токи для работы в номинальном режиме, при запуске будут возникать провалы.

Такое явление фактически связано непосредственно с резервом сети, а также с сопротивлением в месте общего соединения и корректном соответствии с параметрами соединительной проводки.

Потери в напряжении вызванные таким путём, обычно, длятся дольше чем, например, неполадки, вызванные неисправностями в распределительных сетях и могут продолжаться от 1 до 10 секунд.

Известны способы решения проблем с приборами, связанных с сопротивлением проводки. Устройства с высокой мощностью потребления можно подсоединить к электросети через соединения в общих точках или через специальную дополнительную катушку трансформатора.

Допустимое падение напряжение в кабеле

Значение потери электронапряжения регламентируется и нормируется сразу несколькими правилами и инструкциями устройства электроустановок. Так, согласно правилу СП 31-110-2003, суммарная потеря напряжения от входной точки в помещении до максимально удаленного от нее потребителя электроэнергии не должно быть больше 7.5 %. Это правило работает на всех электроцепях с напряжением не более 400 вольт. Данное правило используется при монтаже и проектировке сетей, а также при их проверке службами Ростехнадзора.

Важно! Этот документ обобщает и отклонение электронапряжения в сетях однофазного тока бытового назначения. Оно должно быть не более 5 % при нормальной работе и 10 % после аварийной ситуации

Если сеть низковольтная, то есть до 50 вольт, то нормальным падением считается +-10 %.

Для кабелей питающей сети используют правило РД 34.20.185-94. Оно допускает параметр потерь не более 6 %, если напряжение составляет 10 кВ и не более 4–6 % при электронапряжении 380 вольт. Чтобы одновременно соблюсти эти правила и инструкции, добиваются потерь 1.5 % для малоэтажных знаний и 2.5 % для многоэтажных.

Падение напряжения на резисторе

Проверка кабеля по потере напряжения

Всем известно, что протекание электрического тока по проводу или кабелю с определенным сопротивлением всегда связано с потерей напряжения в этом проводнике.

Согласно правилам Речного регистра, общая потеря электронапряжения в главном распределительном щите до всех потребителей не должна превышать следующие значения:

при освещении и сигнализации при напряжении более 50 вольт – 5 %;
при освещении и сигнализации при напряжении 50 вольт – 10 %;
при силовых потреблениях, нагревательных и отопительных систем вне зависимости от электронапряжения – 7 %;
при силовых потреблениях с кратковременным и повторно-кратковременным режимами работы вне зависимости от электронапряжения – 10 %;
при пуске двигателей – 25 %;
при питании щита радиостанции или другого радиооборудования или при зарядке аккумуляторов – 5 %;
при подаче электричества в генераторы и распределительный щит – 1 %.

Вам это будет интересно Особенности активно-емкостной нагрузки

Исходя из этого и выбирают различные типы кабелей, способных поддерживать такую потерю напряжения.

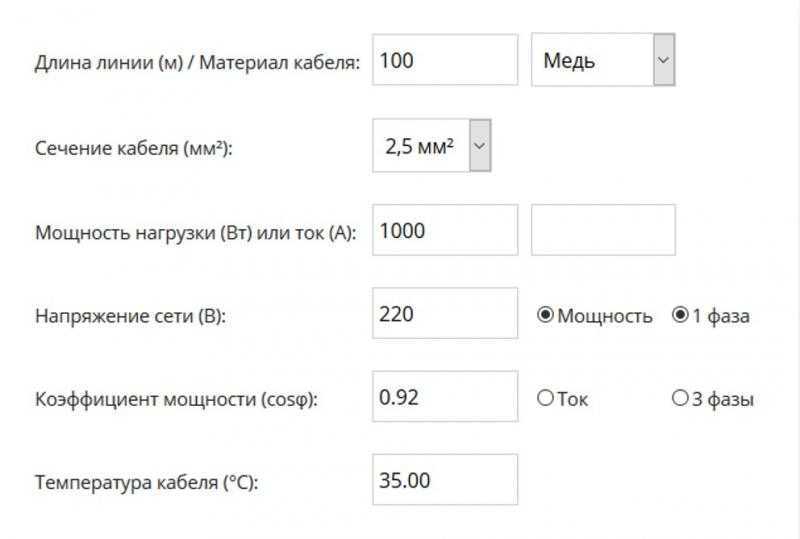

Пример калькулятора для автоматизации вычислений

Определение термина

Под данным понятием подразумевается резкие перепады сетевого напряжения, выходящие за пределы допустимых отклонений. Напомним, что согласно действующим нормам допустимые отклонения напряжения не должны превышать от номинала, а предельно допустимые — Собственно, параметры, характеризующие качественное напряжение указываются в договоре на предоставление услуг. При этом описание допустимых пределов не должно противоречить действующим нормам.

Под данное определение попадает кратковременное перенапряжение и понижение напряжения, а также отклонения (длительностью более минуты) и колебания (продолжительность менее минуты). Под это описание также подходят импульсные перенапряжения, называемые бросками.

Броски напряжения негативно отражаются на качестве напряжения

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Основные причины технических потерь

На практике линии протягиваются на большие расстояния для подачи нагрузок, разбросанных по большим площадям. Таким образом, распределительные линии радиально проложены и обычно простираются на большие расстояния. Это приводит к высокому сопротивлению линии и, следовательно, высоким значениям I2R в линии.

Бессистемное разрастание субтрансляционной и распределительной систем в новые районы
Значительная электрификация сельских районов с помощью длинных линий
Недостаточный размер сечения проводников распределительных линий.

Размер сечения проводников следует выбирать исходя из мощности стандартного проводника для поддержания определенного напряжения, но сельские нагрузки обычно рассеяны и обычно питаются радиальными потребилелями. Размер проводника этих фидеров должен быть достаточным.

Установка силовых трансформаторов вдали от центров нагрузки
Если силовые трансформаторы расположить не в центре распределительной системы, то самые дальние потребители получают экстремально низкое напряжение, даже если на трансформаторах поддерживается хороший уровень напряжения. Поэтому, чтобы уменьшить падение напряжения в линии до самых дальних потребителей, силовой трансформатор должен быть расположен в центре нагрузки, чтобы держать падение напряжения в разрешенных пределах.
Низкий коэффициент мощности энергосистемы.

Стандартный коэффициент мощности обычно колеблется от 0,6 до 0,7. Низкий коэффициент мощности способствует высоким распределительным падениям тока. Если коэффициент мощности низкий, то потери, пропорциональные квадрату тока, будут больше. Таким образом, падения тока в линии могут быть уменьшены путем улучшения коэффициента мощности.

Плохое качество силовой электрофурнитуры

Плохое качество силовой электрофурнитуры вносит значительный вклад в увеличение потерь при распределении. Кабельные муфты, наконечники, соединители, кабели и материалы кабельного монтажа, припой, защита кабеля в земле являются источниками потерь тока. Поэтому количество стыков должно быть сведено к минимуму. Для обеспечения прочных соединений необходимо использовать надлежащие методы соединения. Соединения с предохранителем, изолятором, выключателем и т. д. должны периодически проверяться и поддерживаться в надлежащем состоянии, чтобы избежать искрения и нагрева контактов. Замена поврежденных проводов и соединений также должна производиться своевременно, чтобы избежать любой причины утечки и потери мощности.

Фазный ток фидера и балансировка нагрузки

Одним из самых простых способов экономии в распределительной системе является балансировка тока по трехфазным цепям. Балансировка фаз фидера также имеет тенденцию уравновешивать падение напряжения между фазами, давая трехфазным клиентам меньший дисбаланс напряжения. Даже если напряжение по всем фазам выходит одинаковое, то это не значит что у потребителей будет также. Фидеры обычно считаются без перекоса фаз когда величины фазного тока разняться не более чем на 10%. Балансировка и перераспределение нагрузки снизит потери тока. Обычно для устранения устанавливаются дополнительные переключатели нагрузки.

Влияние коэффициента нагрузки на потери

Затрачиваемая потребителем энергия зависит от времени суток и года. Жилые дома обычно имеют самый высокий спрос на электроэнергию в вечерние часы. Предприятия промышленности потребляют больше энергии в начале и середине дня. Поскольку текущая нагрузка является основным фактором потерь распределительной мощности, регулирование потребления энергии на более высоком уровне в течение дня помогает снизить пиковые и общие падения энергии. Процент потерь напряжения также снижается за счет повышения коэффициента нагрузки.
Энергоснабжающие компании также используют стоимостные параметры, чтобы повлиять на потребителей. Так в нерабочее время стоимость электроэнергии ниже.

Расчет на потерю напряжения ЛЭП

Линии электропередач представляет собой компонент электрической сети, чья функция — передача электричества. Для расчета реактивных потерь в кабеле электропередач необходимо взять среднее реактивное сопротивление для алюминиевых или сталеалюминиевых кабелей, рассчитать нагрузки P и Q. Реактивную потерю можно вычислить следующим образом: ∆U = P∙r0∙L/Uном + Q∙x0∙L/Uном, активную — по формуле ∆Ua = ∆U — ∆Uр.

Похожее: Выбираем сварочный кабель: сечение и характеристики

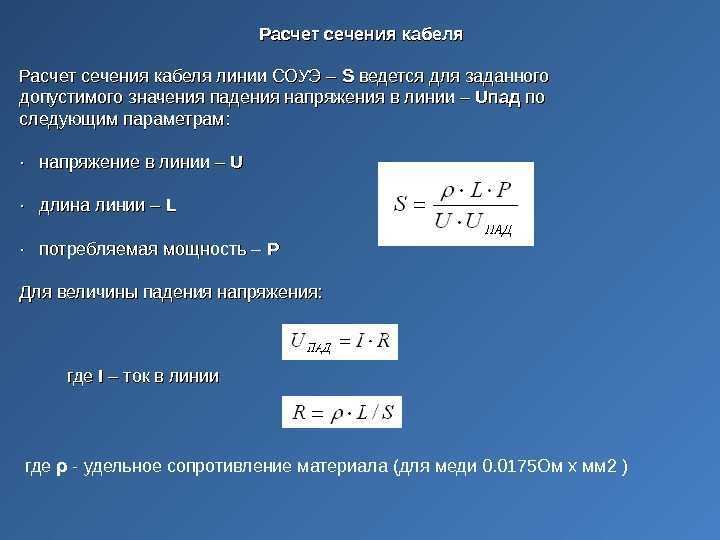

Также необходимо определить сечение провода (s = P∙L∙r0/(∆Ua∙Uном)) и найти в стандартном ряду соответствующее или ближайшее, а также найти это значение в таблице активного и реактивного сопротивлений на один километр линии.

Виды и структура потерь

Даже самые эффективные системы электроснабжения имеют те или иные фактические потери электроэнергии. Под потерями понимается разница между данной пользователям электрической энергией и по факту пришедшей к ним. Это связано с несовершенством систем и с физическими свойствами материалов, из которых они изготовлены.

Самый распространенный вид потерь электроэнергии в электрических сетях связан с потерями напряжения от длины кабеля. Для нормирования финансовых трат и подсчета их действительной величины была разработана такая классификация:

Технический фактор. Он связан с особенностями физических процессов и может изменяться под влиянием нагрузок, условных постоянных затрат и климатических обстоятельств.
Затраты на использование дополнительного снабжения и обеспечение нужных условий для деятельности технического персонала.
Коммерческий фактор. В эту группу входят отклонения из-за несовершенства контрольно-измерительных приборов и прочие моменты, провоцирующие недоучет электрической энергии.

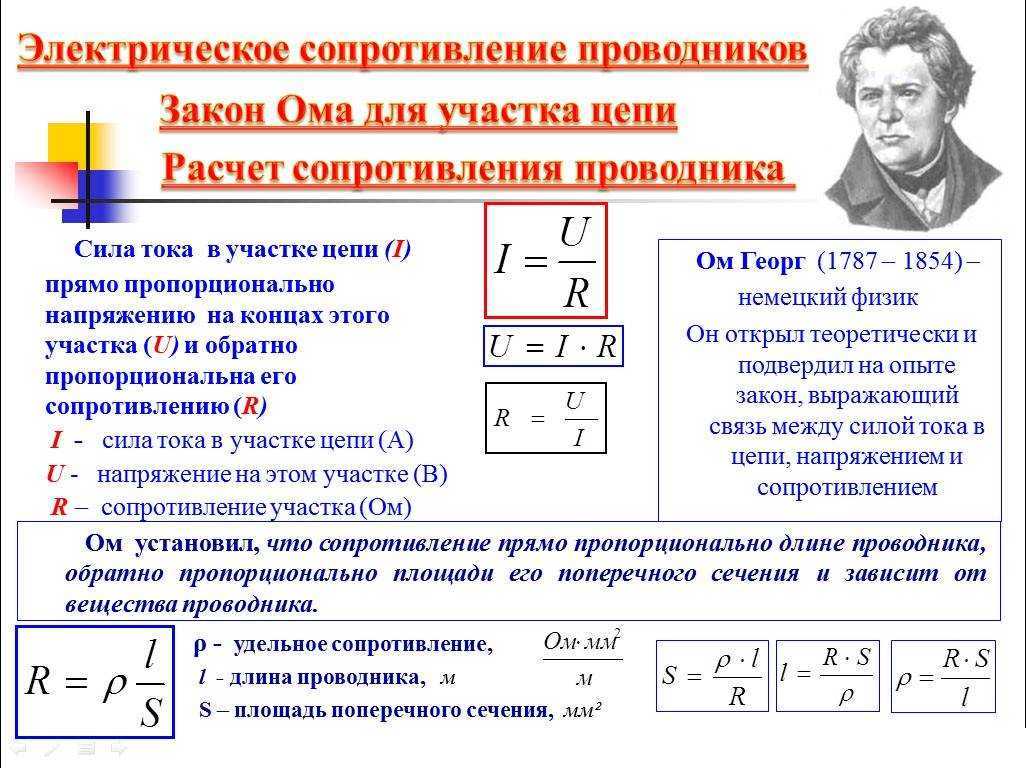

Сопротивление металлов

Расчёт электрической и акустической проводок

Электрический ток – это направленное движение заряженных частиц. В металлах это движение свободных электронов сквозь кристаллическую решётку, которая оказывает сопротивление этому движению.

В расчетах удельное сопротивление обозначается буквой “p” и соответствует сопротивлению одного метра провода сечением 1мм².

Для самых распространённых металлов, используемых для изготовления проводов, меди и алюминия, этот параметр равен 0,017 и 0,026 Ом*м/мм², соответственно. Сопротивление отрезка провода вычисляется по формуле:

R=(p*l)/S, где:
