Особенности монтажа вентиляции и воздуховодов

Эффективность вентиляции

Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:

1. Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
2. Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
3. Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
4. Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
5. Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
6. Вентиляция должна легко обслуживаться.
7. Эффективность работы системы должна быть максимальная.

Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.

Вентиляция производственных помещений: проектирование, монтаж, обслуживание: 8–495–225–37–19

Вентиляция, Оборудование, Проектирование вентиляции, Термины вентиляции Вентиляция производственных помещений

Виды герметиков

Асбестовый шнур

Зачастую герметик используют для уплотнения соединений дымоудаляющих воздуховодов. Его применяют для герметизации, если температура плоскостей до 400 °С. Используют шнуры толщиной от 0,7 мм до 32 мм. Для уплотнения отрезают кусочек шнура и укладывают его на фланец. Затем через уплотнитель пропускают болты так, что их с двух сторон огибают нити. Этот вид герметика способствует повышенной виброустойчивости, температурной работоспособности. Для продления срока годности рекомендуется хранить асбестовый шнур в сухом месте.

Пористая резина

Этот герметик применяется для воздуховодов, внутри которых перемещается пыль и отходы при температуре 42-70° С. Изготовленная из твердых каучуков, она владеет высокими амортизационными и герметизирующими свойствами. Прокладку из пористой резины делают на месте монтажа. Из нее вырезается кольцо или рамка необходимого размера. После чего в ней пробивают отверстия для болтов и укладывают между фланцами. При этом плоскость фланца должна быть очищена от ржавчины. В вентиляционных работах используется кислотостойкая, морозостойкая и теплостойкая резины. Кислотостойкая резина отлично противостоит влиянию кислот и щелочей. Теплостойкая резина, в ее состав входит асбест, сберегает свои свойства в воздушной среде при температуре до 90°С.

Полимерный мастичный жгут ( ПМЖ-1)

Изготавливается из полиизобутилена, битума нефтяного, парафина, асбеста и нейтрального масла; диаметром от 8 до 10 мм. Этот уплотнитель очень эластичный, что позволяет ему очень плотно прилегать к зеркалу фланца. Хранится намотанным в катушки и пересыпан тальком.ПМЖ-2 применяют чаще нежели ПМЖ-1. Имеет вид плоской ленты 20мм в ширину и толщиной 2 мм. Лента создает очень надежное герметическое соединение.

Лента термоуплотнительная

Относится к огнестойким герметикам. Применяется для уплотнения фланцевых соединений воздуховодов и является одним из лучших уплотнителей. Лента сделана из графита. При возникновении пожара, уплотнитель вспучивается, тем самым проявляя свои огнестойкие качества. Она не дает попасть дыму в смежные комнаты в течении 4 часов. Это очень хороший показатель.

ПКР — Материал полимерного типа выпускается в виде ленты, толщиной до 6 мм и шириной до 50 мм. Ленту размещают на зеркале фланца, пронзают отверстия под соединительные болты и затягивают. Недостатком данного герметика является большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.

Термоусаживающиеся манжеты. Изготовляются из полимеров. Производятся изделия диаметром 130-355 мм. Применяются в температурном диапазоне – 40°С – + 60°С.

Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С. Чтоб обеспечить герметичность бандажного соединения, с внутренней стороны бандаж заполняют герметизирующей мастикой«Бутэпрол». Этот герметик являет собой однородную массу из бутилкаучука, этиленового каучука, наполнителей и пластификаторов. При нанесении герметика его необходимо разогреть. Мастика сохраняет свои свойства при температуре от -50 до +70°С.

Нетвердеющая плоская лента. Производится из материала нетканого типа. Герметик применяется при фланцевом соединении при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.

Говоря о лентах типа «Герлен» нельзя не добавить, что частому использованию для монтажа уплотнителей или в качестве уплотнителя непосредственно часто используют алюминиевый монтажный скотч.

Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.

Прокладочный пластикат

Прокладочный пластикат изготовляют из поливинилхлорида и применяют как герметизирующий материал. Пластикат выдерживает температуру от —30 до 70° С.

Асбестовый картон

Асбестовый картон выпускается в виде листов размерами от 900 X 900 до 1000 X 1000 мм, толщиной от 2 до б мм. Листы картона должны быть ровными, не иметь трещин, вдавленных мест и посторонних механических включений. Прокладки из этого герметика для фланцевых соединений изготовляют аналогично изготовлению прокладок из листа резины.

Роль очистки воздуха в промышленных вентиляционных системах

В современных вентиляционных системах огромную роль играет очистка загрязненного воздуха. Она бывает нескольких типов:

• Гравитационная. Как правило, это пылеосадочные камеры, которые применяются на производствах с сильным пылеобразованием. Они применяются для осаждения наиболее крупных частиц, в воздухе.
• Инерционная, сухого типа. Они могут быть циклонные и жалюзийные. Различаются по конструкции и компактности, но служат для очистки воздуха от неслипающейся пыли.
• Инерционная, мокрого типа. Эффективно удаляют пыль из воздуха методом его увлажнения.
• Тканевые фильтры. Они очищают воздух, накапливая его в специальной ткани.
• Пористые воздушные фильтры имеют свойство накапливать большое количество загрязнений из воздушного потока, в многочисленных порах фильтрующего элемента.
• Электрофильтры очищают воздух от механических примесей посредством их электрического заряда, после чего, загрязнения оседают на одном из электродов фильтра.

Существуют сорбционно-каталитические, акустические, плазмокаталитические фильтры, которые применяют для очистки воздуха в промышленных вентиляционных системах.

Основные этапы проектирования промышленной вентиляции

В проектировании промышленной вентиляции решающими факторами, которые влияют на выбор оборудования и его монтаж являются:

1. Расчет воздухооборота в каждом производственном помещении.
2. Основная задача, которую должна решать вентиляционная система.
3. Локализация выделяемых вредных веществ и ее предельно допустимые значения.
4. Выбор систем очистки воздушных потоков.
5. Технико-экономическое обоснование предполагаемого приточно-вытяжного оборудования.

Проектирование состоит из следующих основных этапов:

• Составление технического задания. Заказчик самостоятельно или с помощью специалистов занимается его разработкой. В тех.задании учитывается множество факторов, такие как: планировка производственных помещений, материал, из которых изготовлена постройка, толщина стен, количество и график работы персонала, некоторые особенности технологического процесса.
• Расчеты, которые производит инженер-проектировщик промышленных вентиляционных систем, руководствуясь нормативными документами и существующими стандартами. В расчеты входят такие значения как: Воздухообмен – это с какой периодичностью, воздух в помещении будет полностью заменяться на новый. Основным показателем этого значения будет .
• Климатические параметры для конкретной постройки. Расчеты производятся отдельно для холодного времени года, для переходного периода и для теплого времени года. Заказчик проекта сам определяет в тех. задании, какие микроклиматические показатели он хотел бы получить.
• Воздуховоды. Благодаря расчету воздуховодов выбирается оптимальный вариант материала, из которого они должны быть изготовлены, их сечения и формы.

Следующий этап проектирования — это выбор оборудования. Здесь учитываются экономическое обоснование целесообразности применения того или иного типа оборудования, произведенные ранее расчеты, особенности планировки помещения и технологического процесса.
Завершающий этап проектирования вентиляции промышленного объекта – это составление чертежей, схем, графиков и пояснительных записок. На основании этого, инженер проектировщик составляет технико-экономическое обоснование всего проекта.

Лекция 7. Вентиляция

1.Вентиляция производственных помещений

2.Назначение и классификации систем вентиляции

3.Естественная вентиляция

4.Искусственная вентиляция

Особенности создания вентиляционной системы

Первоначально важно разбираться в том, какие имеются разновидности вентиляции. Изначально все типы можно разделить на два разных вида:

1. Естественная вентиляция, которая обычно формируется в процессе строительства любого сооружения, а при этом предполагает создание различных отверстий в стенах дома или подвальных помещений. Также она может быть реализована за счет полноценного и частого проветривания с помощью открывания форточек или целых окон.





















2. Принудительная система считается на сегодняшний день наиболее актуальной и современной, а при этом для ее работоспособности необходимо наличие специализированного оборудования, которое представлено в виде особых установок, отличающихся друг от друга по мощности и другим параметрам.

Наиболее правильным решением для одного помещения, дома или целого строения является применение принудительной вентиляционной системы, которая обладает определенными положительными параметрами. К ним относится:

• Бесперебойная работа оборудования, которая никаким образом не зависит от погодных условий.
• Возможность самостоятельно регулировать время работы и мощность определенного оборудования.
• Может быть приобретена даже отопительно-вентиляционная установка, которая перед загрузкой свежего воздуха в помещение будет обеспечивать его нагрев, что позволит получить такую атмосферу, которая будет комфортной для любого человека, а также не возникнет ситуации, когда за счет работы системы можно будет застудить комнату.

• Можно воспользоваться различными канальными приборами, которые позволят получить качественную систему вентиляции, обслуживающую сразу несколько комнат, что существенно снизит затраты на ее создание, а при этом в каждом помещении будут установлены оптимальные условия.

• Установка вентиляционной системы считается довольно простой работой, поэтому при желании можно справиться с ней своими руками, не затрачивая дополнительные денежные средства на работы профессионалов.

Достоинства и недостатки сварного соединения воздуховодов

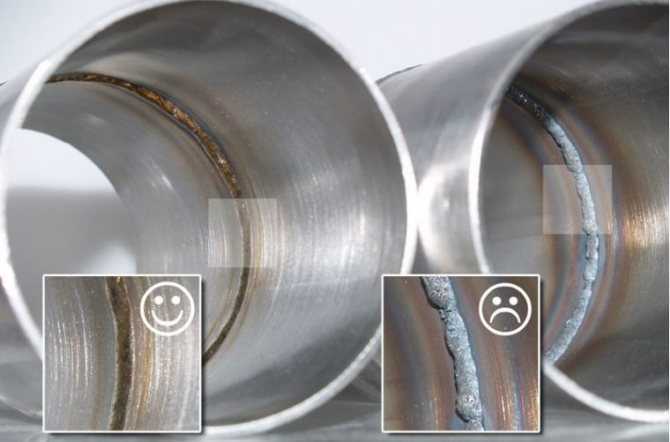

Если сварной шов выполнен плохо, со временем он разойдется

Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:

• возможность изготовления крупногабаритных конструкций;
• снижение веса по сравнению с литыми элементами;
• высокая прочность и надежность стыка;
• относительно невысокая трудоемкость в бытовых условиях.

В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.

Движение воздушных потоков

Чтобы естественная вентиляция в помещении работала корректно, разберемся в причинах возможных препятствий, дабы учесть их при устройстве. Итак, вентиляция должна вытеснить некий объем воздуха, заменив его на свежий с улицы. Понятно, что воздух на улице и внутри помещения имеют свою температуру и влажность, а перемещение воздушных масс – интенсивность и направление.

Очень важно следить за работой вентиляции

Для классической схемы движения воздушных масс нужно обычное батарейное отопление, которое используется более, чем в 90% частных домов и квартир, расположенное под окном. Воздух, контактирующий с поверхностью окна, охлаждается больше, чем тот, который соприкасается с другими поверхностями. Холодные воздушные потоки имеют большую плотность, следовательно, они тяжелее теплых, потому устремляются вниз. Здесь их подхватывает тепло от батареи, они смешиваются и уже подогретый поток циркулирует по комнате, отдавая часть тепла, конструктивным элементам, стенам, мебели.

Охладившись, он опускается вниз и заменяет часть разряженного воздуха, образовавшегося под батареей. В такой циркуляции нет перепадов давления, но гравитационные силы создают постоянный цикличный поток в пределах данного помещения. Он не позволяет допустить холодный воздух к полу. Самой дискомфортной зоной будет то место, где смешиваются разно-температурные потоки, а остальные части комнаты находятся в, так называемой, зоне комфорта.

Если же отопительная батарея расположена не под окном, а у стены напротив, движение воздушных потоков будет иным. Так, контактирующие с окном воздушные потоки, опускаются вниз, где нет подогрева, стелятся по полу и, проходя через комнату, движутся к батарее. Нагреваясь от нее, воздух поднимается и продолжает свое движение уже поверху. Как и в классической схеме образуется циклический круг. Но, в том случае, температурный режим полностью нарушен, зона дискомфорта – значительно увеличена. Холодные потоки охлаждают пол, хождение по нему становится неприятным. Четкая разница между воздушными потоками, увеличивает скорость их передвижения.

Иногда такая ситуация складывается и при правильном расположении окон и радиаторов

Здесь важно помнить о мощности и размерах, например, если под окном расположена батарея, перекрывающая всего третью его часть, то в местах, где нет смешения теплого и холодного воздуха, будут возникать зоны преобладания холодных потоков, стелящихся по полу. Для исправления такого явления, необходимо установить либо две батареи, либо одну длинную

В помещениях с панорамными окнами происходит подобная ситуация. В основном, батареи устанавливают по обе стороны окон. Холодный воздух устремляется вниз, на пол, двигаясь к другому отопительному прибору или через дверь, создавая сквозняк в другое помещение. Кроме того, окна сильно запотевают, а это свидетельствует о том, что в помещении повышенная влажность. Исправить такое может тепловая завеса, но это уже элемент принудительной вентиляции.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Типы и виды воздуховодов

Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль

Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.

Классификация по характеристикам:

• форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
• размер стенок, площадь сечения, диаметр;
• конструктивная модель: прямошовная или спиральная;
• механическая жесткость или способность сопротивления деформации;
• материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
• способ соединения при монтаже: без фланцев или фланцевый.

По жесткости

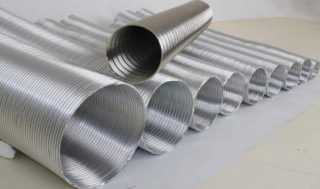

Гофрированные алюминиевые трубы для гибкого воздуховода

Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.

Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.

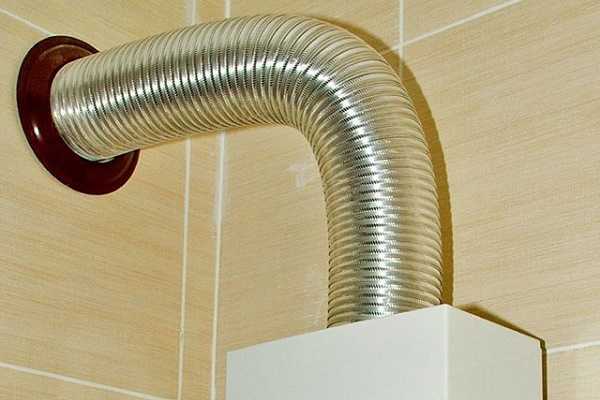

Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.

Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.

По материалу

Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.

Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.

Стенки металлопластикового воздуховода имеют 3 слоя:

• два наружных пласта из металла;
• прослойка из вспененного пластика.

Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.

Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.

По изоляции

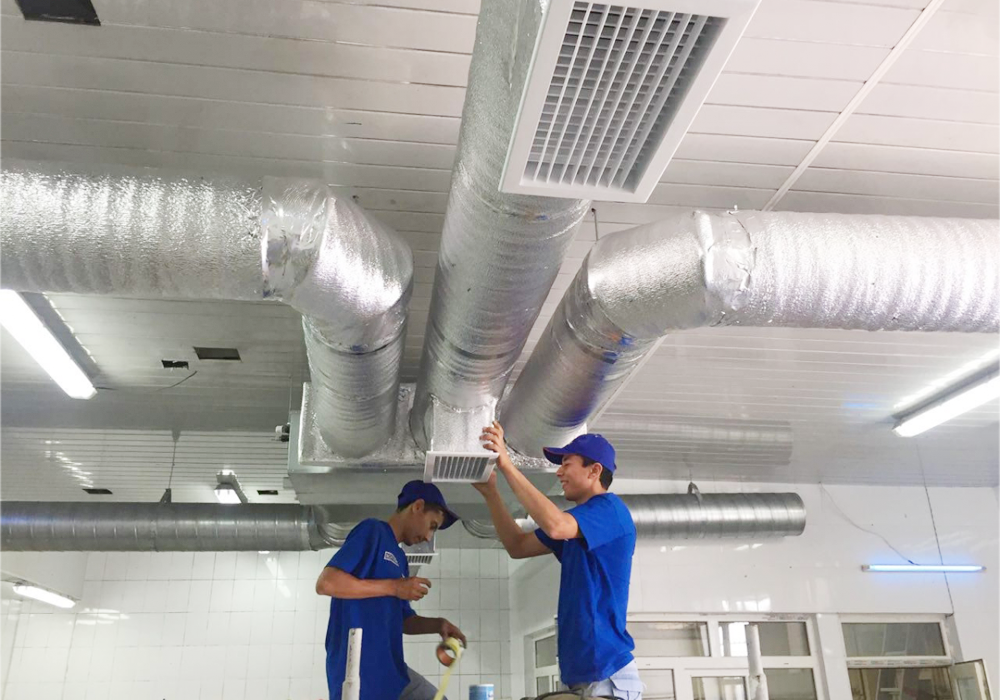

Материалы для утепления воздуховодов

Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.

Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.

Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.
