Короб для вытяжки: технические характеристики и современные дизайнерские идеи

Принципы функционирования принудительных вентиляционных систем

Вентилирование кухонь стало обязательным условием нормального функционирования помещения. В целом кухонная вытяжная система имеет следующие элементы:

• двигатель;
• вентилятор;
• фильтры;
• трубы.

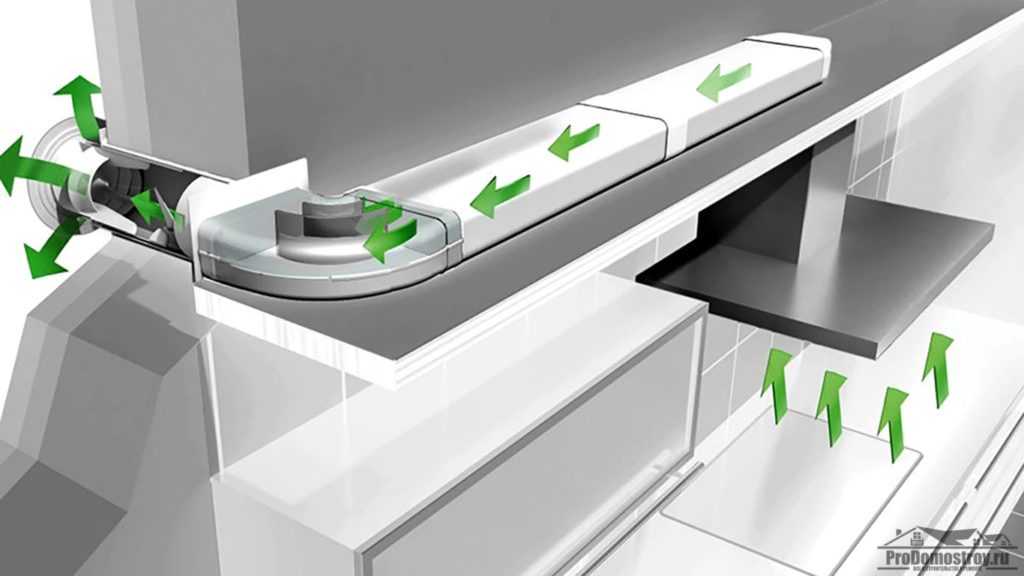

Схема работы принудительной вентиляционной системы на кухне

Двигатель обеспечивает работу вентилятора, который подает загрязненные воздушные потоки на фильтры, где задерживаются частицы жира и гари, затем потоки попадают в короб – в систему труб для вентиляции. Существует два вида функционирования вытяжных систем:

• циркуляционная;
• поточная.

Циркуляционная система предполагает забор загрязненного воздуха с помощью вентилятора, проведение его через несколько фильтров, где сначала оседает гарь и жир, а затем фильтрации подвергается сам воздушный поток, и возвращение очищенного воздуха снова в помещение. Это дорогостоящая система, она сложная в эксплуатации, так как возникает частая необходимость промывания и замены фильтров.

Прибегают к использованию такой системы воздухоочистки чаще всего в тех случаях, когда осложнено подключение к общему вентиляционному каналу (актуально для квартир) или наружный выход вентиляции оказывается на фасаде частного домостроения. Большой популярностью пользуются системы с поточной очисткой, когда грязный воздух, пройдя через фильтр, выводится наружу. Преимуществ у данных систем несколько:

• более эффективная очистка воздуха;
• несложный уход;
• доступная стоимость.

Но подобная система предполагает обязательное наличие вентиляционного короба. Следовательно, несколько усложняется установка, где большое значение будет иметь размещение общего вентиляционного канала. Помимо решения технических проблем, возникает необходимость правильного дизайнерского выбора: кухня с вентиляционным коробом должна быть уютной и эстетичной.

Другие критерии выбора

Выбирая пластиковые вентиляционные каналы, следует уделять внимание внутренней поверхности изделий: она должна быть гладкой. В этом случае поток воздуха будет циркулировать эффективно

Гибкость – важный показатель качества материала. Слишком жесткий элемент сложнее монтировать, а прослужит он меньше.

Диаметр

Для жилых помещений и больших производственных предприятий существуют нормы, по которым производится расчет пропускной способности вентиляционной системы.

В квартирах и небольших строениях используют 3 основных размера:

• вытяжка невысокой мощности либо вентиляция с постоянной циркуляцией воздуха – 100 мм;
• система небольшой мощности, предназначенная для периодического проветривания помещения, – 125 мм;
• комнаты, где постоянно находятся люди, офисы – 150 мм.

По правилам, регламентированным СНиП, для квартир и домов кратность воздухообмена не должна быть меньше 0,5 куб.м в час. Диаметр воздуховода необходимо подбирать с учетом этого критерия.

Для жилых помещений есть нормы пропускной способности вентиляции.

Гофра или нет

Для правильной работы вытяжки необязательно использовать только гофру либо трубы из ПВХ. Допустимо собирать конструкции, состоящие из разных видов каналов. Главное, чтобы пропускная способность системы соответствовала нормативам.

Гофра имеет ряд преимуществ перед простым пластиком:

• возможность удлинить или сжать канал в пределах небольших величин без добавления или удаления элементов;
• монтаж под любым углом;
• невысокую стоимость.

Пластик смотрится более эстетично. Его не надо декорировать после установки.

Качество материала

Фирменное изделие имеет белый либо серый окрас. На элементах присутствует маркировка производителя, а стоимость не может быть ниже рыночной.

Пластиковые каналы должны быть гибкими и не терять форму при небольшом сжатии. На местах соединений недопустимы трещины, заусенцы и деформации.

Вентиляционный канал имеет белый окрас.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

Рекомендуем ознакомиться: Как врезаться в пластиковую водопроводную трубу: способы и необходимые разрешения

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100	80х90	72
63х125	79
63х140	88
110	90х100	90
80х140	112
125	100х125	125
100х140	140
140	125х125	156
90х200	180
160	100х200	200
90х250	225
180	160х160	256
90х315	283
200	100х315	315
100х355	355
225	160х250	400
125х355	443
250	125х400	500
200х315	630
300	200х355	710
160х450	720
315	250х315	787
350х355	887
350	200х500	1000

Рекомендуем ознакомиться: SML труба и безраструбная чугунная канализация

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Варианты коробов

Короба для маскировки и направления воздуховода бывают различными по форме и материалу исполнения. Это могут быть круглые и прямоугольные короба, которые изготавливаются из:

• пластика;
• древесностружечных плит (МДФ, ДСП);
• металла (алюминий, оцинкованная сталь);
• гипсокартона;
• натурального дерева.

Каждый материал имеет свои достоинства и недостатки.

Пластиковые короба – наиболее часто встречающийся вариант. Его выбирают благодаря небольшому весу, простой установке, долговечности и прочности. Конструкция из пластика хорошо поглощает шум работы вентилятора. Благодаря легкости пластиковые короба можно устанавливать вдоль стены, над навесным/натяжным потолком – они незначительно увеличивают нагрузку на потолочную конструкцию.

Гипсокартон обладает практически теми же достоинствами, что и пластик. Он легко устанавливается под потолком, отличается высокой прочностью и долгим сроком эксплуатации.

Преимуществом короба из гипсокартона является возможность абсолютной маскировки воздуховода: конструкция может стать частью потолка, которую можно оформить любым способом — оклеить обоями, плиткой, кафелем, мозаикой.

Короб из дерева, МДФ или ДСП обычно выбирают для настенных вытяжек, расположенных относительно близко к вентиляционному выходу. Обычно дерево или его имитацию выбирают таким образом, чтобы по фактуре и цвету оно совпало с навесными элементами кухонного гарнитура.

Металлический вентиляционный короб отличается высокой прочностью и длительным сроком службы. Однако он тяжелее, чем остальные виды конструкций и требует использования специальных креплений к стене или потолку. Преимуществом металлической конструкции является прочность и стойкость к воздействию химических веществ, содержащихся в вытяжном воздухе.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Рекомендуем ознакомиться: Приточная вентиляция с подогревом

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

• Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
• Небольшой уровень шума при работе.
• Способность быстро и в нужном объеме удалять посторонние запахи.

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

Долговечные и практичные короба для вытяжки из металла

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность

Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом

Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Выбор материала и необходимые инструменты

Готовим инструмент, так как без него помощи в этом деле не обойтись. Пригодится:

• дрель с ударом или перфоратор;
• нить с краской и отвесом;
• уровень лазерный или водный;
• шуруповерт;
• метр;
• круглогубцы;
• нож монтажный для резки гипсокартона;
• ножницы для резки металла;
• шпатель;
• валик для гипсокартона;
• ведро строительное;
• молоток;
• венчик.

Материал:

• как уже писалось ранее, материал для короба должен быть влагоустойчивым, при этом стоит выбирать ГКЛ девятимиллиметровый – он будет оптимальным;

  Готовый к дальнейшей отделке короб из гипсокартона на кухне

• грунт – только глубокого проникновения с добавками, предотвращающими появление плесени и грибка;
• не стоит экономить и покупать деревянные бруски для короба, этот материал боится влаги, и со временем короб может повести от перепада температур, тогда придется все разбирать, поэтому только металлические профили.

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110х55 мм;
• от диаметра 100 мм к размеру 120х60 мм;
• от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

1. Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30 о до +70 о Цельсия. Применяются преимущественно в бытовом и жилищном строительстве для отапливаемых и холодных помещений. ПВХ – негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Плохо переносит морозы, при температуре 15 о ниже нуля теряет свои свойства.
2. Фторопластовые вентиляционные каналы (ПТФЭ) обладают высокой термостойкостью, выдерживают нагревание до 260 о Цельсия. Воздуховоды используют для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных ингредиентов. Фторопласт применяется в промышленности для изготовления сетей вентиляции высокой прочности.
3. Воздуховоды из полипропилена (ПП) выделяются доступной ценой, хорошо противостоят агрессивным компонентам воздушной среды: кислотам, щелочам.
4. Полиэтиленовые трубы (ПЭ или ПВД, ПНД) отличаются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал проявляет нейтральный характер, не вступает во взаимодействие даже с кислотами. Полиэтилен не выделяет вредных веществ, считается абсолютно безвредным.

Трубы из полиэтилена рассчитаны на длительный срок эксплуатации. Внутренние гладкие поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали ПП технически устаревшим материалом. В российской торговой сети все еще можно приобрести воздуховоды из полипропилена.

Покупка изделий из данного материала в жилой дом будет оправдана для применения в подсобных помещениях или при недостатке бюджетных средств.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

• пластиковый вентканал;
• клапан обратной тяги;
• детали для соединения труб;
• решетки и заглушки;
• дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

• короткие прямые отрезки (муфты);
• переходники;
• отводы;
• утки;
• тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

• Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
• Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

• Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
• Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.
