Схема обвязки калорифера в приточной вентиляции

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

• применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
• использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

• производительности на основе наружного воздушного потока окружающей среды;
• давления, которое создается работой вентиляторов;
• общей мощности нагревательного прибора;
• площади трубоотводов подачи воздуха;
• допустимой нормы возникновения различного рода шумовых эффектов;
• скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

• возможность применения разного типа питания;
• трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В. Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

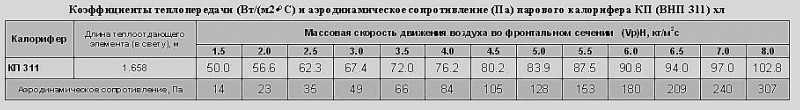

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Виды систем потребления тепловой энергии

Таких систем, совместимых с калорифером, может быть несколько. Рассмотрим вкратце каждую.

Вентиляционная система

Она характеризуется тем, что на предельную температуру теплоносителя прямое влияние оказывают технические параметры наличествующего оборудования. Проблема касаемо того, как выбрать правильный узел обвязки, заключается в необходимости защиты калорифера от возможного замерзания. В зимнее время, когда воздух будет подаваться с минусовой температурой, нельзя снижать температуру носителя тепла или расход энергии ниже, чем того требует система.

Радиаторное отопление

В таком случае температура теплоносителя строго ограничивается. Для однотрубных конструкций это 105 градусов, для двухтрубных – 95 градусов. Зато температура носителя может снижаться до бесконечности, вплоть до прекращения работы вовсе, что отличает отопление от вентиляционной системы. Здесь все элементы напрямую контактируют с воздухом в здании, а ввиду того, что он обладают еще и теплоаккумулирующими характеристиками, здание охлаждается достаточно медленно. При этом временной отрезок, в течение которого возможно снижение температуры, устанавливается для каждого отдельного случая.

Напольное отопление

Потребление тепла здесь такое же, как в предыдущем варианте. Отличием можно считать лишь то, что температура носителя тепла (максимальная) ограничивается. В большинстве случаев это не более 50 градусов.

Тепловая завеса

Обвязка калорифера для тепловых завес существенно отличается от всех предыдущих вариантов, поэтому рассмотрим ее более детально. Прежде всего, это относится к особенностям работы самой тепловой завесы: практически все время завеса «отдыхает», ожидает, рабочее же ее время зачастую не превышает двух-трех минут. Более того, место установки всегда расположено далеко от источника обогрева. Это в большинстве случаев место под потолком, а там, соответственно, нередко случается переохлаждение, а также «гуляют» сквозняки. Ниже приведена схема с регулировочными элементами, которые подходят для этого случая.

Система оборудуется специальными шаровыми шарнирами, необходимыми для того, чтобы отключить ее от описываемой завесы или же от тепловой трассы. Имеется и грубо очищаемый фильтр, который защищает устройство; клапан регулировки, предотвращающий попадание твердых частиц, которые, в свою очередь, способны крайне негативно повлиять на работоспособность системы в общем. Есть еще два клапана:

1. Регулирующе-запорный.
2. Регулирующий, оснащенный специальным приводом.

Каждый из них предназначается для того, чтобы обеспечивать максимальный поток жидкости в режиме работы, и минимальный – при «неактивности». Чтобы приводы клапанов такой обвязки, предназначенной под тепловые завесы, обеспечивались должным питанием, следует подключить однофазное напряжение в 220 вольт.

Наконец, все элементы, из коих состоит обвязка калорифера в данном случае, необходимы не только для регулировки температуры в здании, но для того, чтобы защитить сам прибор от температурных перепадов, «прыжков» давления, которые нередко случаются в сети теплоснабжения. Если же устанавливать блоки-смесители, то контур отопление выйдет на тот рабочий режим, который и необходим для контролируемых параметров.

Обратите внимание! Более эффективно в этом плане работает вентиляция, так как энергия потребляется в меньшем количестве. Источник

Источник

Разводка теплоносителя

Как выглядит разводка теплоносителя для батарей в моей квартире:

• от общего стояка идет гребенка на 4 квартиры
• между подачей и обраткой стоит регулятор перепада давления. Он настроен примерно на 200-300 кПа
• ввод в квартиру выполнен металопластиком 20 мм
• внутри квартиры изначально была выполнена разводка последовательно от одной батареи до другой
• переделал последовательное подключение на гребенку с индивидуальной разводкой до каждой батареи

Первым делом решил сделать оценку, сколько я могу снять со своей трубы отопления:

• рабочее давление в системе — 8-9 Bar, опрессовочное около 12-16 Bar
• при уличной температуре 0 °C, входная вода — 40 °C, выходная — 25 °C
  • расход на отопление по счетчику примерно 20 кВт*час в сутки
  • на батареях стоят регуляторы — поэтому они еле теплые — этого хватает чтобы поддерживать комфортную температуру в квартире +23 °C
  • если полностью открыть все регуляторы, то расход будет порядка 50 кВт*час в стуки на квартиру
• при уличной температуре -25 °C, входная вода — 70 °C, выходная — 45 °C
• по моим оценкам у меня есть запас 2-4 кВт*час, которые я могу дополнительно снять не нарушая работу батарей

Мощность, которая доступна для водяного калорифера сильно зависит от домовой автоматики (а у нас она погодозависимая). Поэтому я решил подстраховаться и поставить перед водяным дополнительно электрический калорифер, который уже эксплуатировался в приточке.

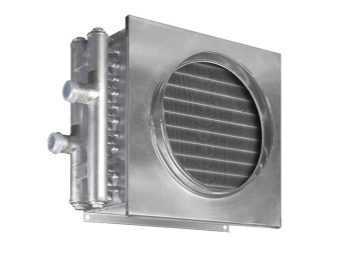

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

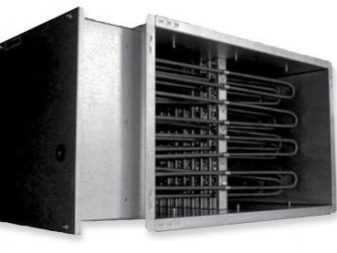

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Список источников

• vodakanazer.ru
• build-experts.ru
• sovet-ingenera.com
• oventilyacii.ru
• ventisam.ru
• 9692.ru
• m-e-g-a.ru
• zao-tst.ru
• AeroClima.ru

Схемы подключения

Схема с двумя вентиляционными контурами

Для эффективного обогрева поступающего воздуха с помощью калорифера необходимо выполнить правильное подключение. Есть несколько схем установки, к которым относятся:

• Один вентиляционный контур и один калорифер. Это простейшая схема, в которой на входе или любом другом участке канала располагается одно нагревающее устройство. Подобное подключение используется для сезонного обогрева и не имеет резервного источника тепла.
• Два вентиляционных контура и несколько нагревателей. Это более сложная схема, подходящая для установки в сложных по форме помещениях. Подходит для круглогодичного использования. Есть несколько узлов обвязки. Первый контур используется для обогрева в осенне-зимнее время, а второй для лета. За счет большого количества устройств система может работать беспрерывно даже в случае аварии на одном из узлов обвязки.

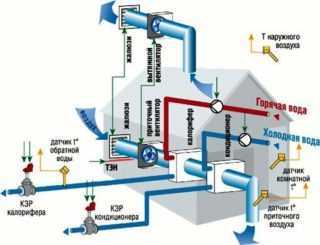

Схема вентиляции с нагревателем

В состав классического узла обвязки входят следующие элементы:

• Циркуляционный насос. Применяется в водяных системах и разгоняет жидкость по трубам.
• Компрессорно-конденсаторный блок. Он используется в качестве внешнего блока в обвязке охладительной системы.
• Устройства контроля температуры и давления.
• Запорные механизмы.
• Байпас.
• Фильтр.
• Двухходовой или трехходовой автоматический клапан.
• Трубки, соединители и другие детали, чтобы подключить смесительный узел для вентиляции.

Регулирование температуры

Контроль температурного режима является важнейшей задачей системы. Есть два способа регулировки:

• Количественный. Это устаревший способ, при котором температура напрямую зависит от объема теплоносителя.
• Качественный. Более эффективный метод, при котором теплоноситель расходуется линейно. Это осуществляется при помощи трехходового клапана и насоса. Вероятность протечки исключена.

Специалисты используют второй метод. Он совместим с любой схемой подключения калорифера.

Система вентиляции

Обвязка с двухходовым клапаном

На выбор оптимальной схемы вентиляции оказывают влияние требуемая температура, интенсивность нагрева, источник теплоносителя, разница давлений. Существует несколько систем:

• Обвязка вентиляционной установки с использованием двухходового клапана. Его ставят на точку ввода без дополнительного теплообменника. В результате клапан выполняет функции промежуточного буфера и гасит давление потока воды. К недостаткам схемы можно отнести риск замерзания при отрицательных температурах. Требуется установка насоса.
• С использованием трехходового клапана. В результате получают две системы обвязки. В первом случае осуществляется разделение водных потоков, а во втором их смешивание. Схема используется в автономных тепловых сетях.

4 Элеваторные узлы

В многоквартирных и многоэтажных помещениях, административных постройках и других объектах с большой площадью задействуются высокоэффективные ТЭЦ или мощные котельные. В частных коттеджах и небольших домах используются простые автономные системы, которые работают по понятному принципу.

Однако даже с такими установками возникают определенные проблемы, из-за которых становится проблематично проводить настройку или изменение рабочих параметров. А в больших котельных или ТЭЦ схемы такого оборудования гораздо сложнее и крупнее. От центральной трубы расходится масса ответвлений к каждому потребителю. При этом в каждом из них присутствует разное давление, а объемы потребляемого тепла существенно отличаются. Протяженность магистрали бывает разной, поэтому систему нужно проектировать правильно, чтобы самая отдаленная точка получала нужный объем тепловой энергии.

Разница давлений теплоносителя нужна для нормального продвижения теплоносителя по контуру, т. е. оно является естественной альтернативой для насосного оборудования. На этапе проектирования системы необходимо соблюдать установленную схему, иначе повысится риск разбалансировки при изменении объемов потребляемого тепла.

Более того, сильная разветвленность оборудования не должна нарушать эффективность теплоснабжения. Для обеспечения стабильной работы ЦОС (централизованной отопительной системы) нужно оборудовать в каждом помещении персональный элеваторный узел или специальный автоматизированный блок управления.

Конструкции по-особому удобны для всех многоквартирных домов. И если кто-то считает, что можно не использовать такой узел, заменяя его естественной подачей воды с чуть меньшей температурой, то это — глубокое заблуждение, т. к. при отсутствии элеваторного узла появится необходимость увеличить диаметр магистралей для подачи менее горячего теплоносителя. При наличии такой детали появится возможность добавлять в подающую жидкость определенное количество теплоносителя из обратного контура, который уже достаточно остыл.

Тем не менее, есть мнение, что применение элеваторного узла — старый метод, ведь на рынке уже имеются более прогрессивные решения, а именно:

1. 1. смеситель с 3-ходовым клапаном;
2. 2. пластинчатый теплообменник.

Общая обвязка парового калорифера

Предусматриваются:

Схема общей обвязки парового калорифера.

• паропроводы, которые идут от точки нагрева (производства пара) к точкам потребления;
• запорные вентили для каждой точки раздачи;
• регулирующие клапаны для обеспечения работы системы, регулирования подачи пара;
• манометры, которые предназначены для контроля давления всей системы и для отрезков в точках раздачи;
• контроллер, регулирующий работу всего парового калорифера;
• редукционный клапан, который ставится к точке раздачи, он имеет пилотное управление;
• датчик температуры, который стоит на выходе;
• специальный отвод для конденсата, образующегося во время работы калорифера;
• емкость повторного вскипания, которая имеет встроенный фильтр, свободный поплавок, воздухоотводчик;
• смотровое окно со стеклом, через которое можно наблюдать за состоянием системы, показаниями датчиков, манометров;
• обратный клапан, устанавливаемый параллельно редукционному;
• конденсаторный механический насос;
• специальный сливной патрубок, по которому выводится конденсат;
• вывод наружу конденсата и излишков воздуха;
• конденсатопровод;
• система перелива, которая предназначена для аварийного сброса массы конденсата.

Конструкция редуктора парового калорифера предполагает наличие импульсной встроенной трубки. Для работы парового калорифера требуется насос. Самым простым решением является установка обычного механического насоса. Его обвязка включает:

Схема парового калорифера.

• сам механический конденсатный насос;
• обратные клапаны, которые устанавливаются для 2-х нижних выходов;
• фильтр, монтируемый до обратного клапана на входе в насос;
• фильтр, устанавливаемый при выходе;
• манометр для контроля;
• запорный вентиль, который ставится на подаче;
• вывод конденсата в атмосферу;
• вывод конденсата в специальный конденсатопровод.

Обвязка парового насоса выглядит немного иначе:

• запорный вентиль на входе;
• запорный вентиль, монтируемый до воздухоотводчика;
• аварийный воздухоотводчик;
• смотровое окно;
• термодинамический отводчик конденсата;
• поплавковый отводчик конденсата, монтируемый на выходе, сливной патрубок;
• трубы подачи воды;
• трубы подачи пара.

Монтаж и эксплуатация

Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.

Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.

Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.

После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным

• Необходимо регулярно следить за состоянием воздуха в помещении.
• Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
• Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
• Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
• При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
• При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.

Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.

Узлы обвязки

Осуществляют подводку теплоносителя к калориферу и обеспечивают контроль над температурой и давлением в системе.

Состав схемы узла

Схема работы на примере водяного калорифера В состав классической схемы обвязочного узла входят:

1. Циркуляционный насос.
2. Компрессорно-конденсаторный блок (ККБ). Применяется в обвязке охладительных систем как внешний блок. Подключается к охладителям приточных вентиляционных установок или канальных кондиционеров.
3. Приборы контроля основных параметров: температуры и давления.
4. Запорная арматура.
5. Байпас.
6. Фильтр для очистки входящих воздушных масс.
7. Автоматически клапан. Бывает двухходовой и трехходовой.
8. Трубки и фитинги.

Узел обвязки может подключаться к системе с помощью жесткой или гибкой подводки:

• Жесткая подводка. Простой вариант подключения посредством металлических труб. Практикуется, когда место установки калорифера заранее известно и подготовлено.
• Гибкая подводка. Более сложный вариант подключения. Используются гибкие гофрированные шланги. Практикуется, когда калорифер устанавливается в неподготовленное место.

Регулировка нагрева

Проектировщики выделяют два способа регулировки температуры канального нагревателя: количественный и качественный.

• Количественный. Устаревающий способ регулировки. Температура находится в прямой зависимости от объема теплоносителя, для этого в систему обвязки устанавливается двухходовой кран. Способ признан не рациональным, так как объем затрачиваемого теплоносителя постоянно «скачет».
• Качественный. Более эффективный способ. При любом положение клапана регулировки теплоноситель расходуется по линейному принципу. За линейность отвечает трехходовой штоковый клапан и насос. Насос врезается непосредственно в контур нагревателя, его ротор вращается в жидкой среде. Отпадает необходимость в сальниках, и полностью исключаются протечки.

Трехходовой клапан со штоком устанавливается на точке входа. Если он закрыт, то вода циркулирует по замкнутому контуру. В открытом состоянии возможность рециркуляции исключена, так как противотоку мешает обратный клапан.

Виды

Нагреватели для приточной вентиляции классифицируются по виду источника тепла и бывают водяными, паровыми и электрическими.

Водяные модели

Используются во всех типах вентсистем и могут иметь двух- и трёхрядное исполнение. Приборы устанавливают в системы вентиляции помещений, площадь которых превышает 150 квадратных метров. Данный вид калориферов является абсолютно пожаробезопасным и наименее энергозатратным, что обусловлено возможностью использования в качестве теплоносителя воды из отопительной системы.

Принцип работы водяных нагревателей сводится к следующему: уличный воздух забирается сквозь воздухозаборные решётки и подаётся по воздуховоду к фильтрам грубой очистки. Там воздушные массы очищаются от пыли, насекомых и мелкого механического мусора, и поступают в калорифер. В корпусе нагревателя установлен медный теплообменник, состоящий из звеньев, располагающихся в шахматном порядке, и оснащённых алюминиевыми пластинами. Пластины значительно увеличивают теплоотдачу медного змеевика, чем существенно повышают КПД прибора. В качестве теплоносителя, протекающего через змеевик, может выступать вода, антифриз или водно-гликолевый раствор.

Потоки холодного воздуха, проходя через теплообменник, забирают тепло от металлических поверхностей и переносят его в помещение. Использование водяных нагревателей позволяет нагревать воздушные потоки до 100 градусов, что предоставляет широкие возможности для их применения в спортивных сооружениях, торговых центрах, подземных паркингах, складах и теплицах.

Наряду с очевидными преимуществами, водяные модели имеют ряд недостатков. К минусам приборов относят риск перемерзания воды в трубах при резком понижении температур, и невозможность использования подогрева в летний период, когда система отопления не функционирует.

Паровые модели

Устанавливаются на предприятиях промышленного сектора, где есть возможность производства большого количества пара для технических нужд. В приточных вентсистемах бытового назначения такие калориферы не используются. В роли теплового носителя данных установок выступает пар, что объясняет мгновенный нагрев проходящих потоков и высокий КПД паровых калориферов.

Чтобы этого не произошло, все теплообменники в процессе производства подвергаются тесту на герметичность. Испытания осуществляются при помощи струй холодного воздуха, подаваемых под давлением в 30 Бар. Тепловой обменник при этом помещается в резервуар с тёплой водой.

Электрические модели

Являются наиболее простым вариантом нагревателей, и устанавливаются в вентсистемы, обслуживающие небольшие пространства. В отличие от калориферов водяного и парового типов, электрокалорифер не предполагает обустройства дополнительных коммуникаций. Для их подключения достаточно иметь поблизости розетку напряжением 220 В. Принцип работы электрокалориферов не отличается от принципа действия других нагревателей и заключается в нагреве воздушных масс, проходящих сквозь ТЭНы.

Даже при незначительном понижении этого показателя происходит перегрев электронагревательного элемента, и его поломка. Более дорогие модели оборудованы биметаллическими термовыключателями, отключающими элемент в случае явного перегрева.

Плюсами электрических калориферов является простой монтаж, отсутствие необходимости подведения трубопровода, и независимость от отопительного сезона. К минусам относят большой расход электроэнергии и нецелесообразность установки в мощные вентиляционные системы, обслуживающие большие пространства.

Калорифер КП 311 (воздухонагреватель ВНП 311 хл). Производство и технические характеристики калорифера КП-311

Калориферы

Паровой калорифер (воздухонагреватель) КП (ВНП) 311-паровоздушный отопительный аппарат с биметаллическими нагревательными элементами, использующий в качестве первичного источника нагрева сухой насыщенный пар до 190ºС.Сфера применения воздухонагревателей КП (ВНП 113 ..22) 311 производственные промышленные и складские помещения, ангары, мастерские, боксы и т. п.Номинальный объем нагреваемого данным воздухообогревателем воздуха составляет – 16000 м3/час (но может варьироваться от 13000 до 25000). Температура воздуха на выходе – в зависимости от объема нагнетаемого воздуха и подаваемой температуры пара. Регулировка температуры также может осуществляться при помощи установленных обводных клапанов (с электроприводом и без).Схема установки калорифера КП (ВНП113)-311 – с вертикальным расположением теплонесущих трубок. Сверху и снизу каркаса теплообменника ввариваются патрубки (штуцера) – с фланцами (по заказу) или нет.

Основные теплотехнические показатели:Поверхность теплообмена (площадь) –63,6 м²    Объем нагреваемого воздуха –16000 м³/ч    Вес (масса) теплообменника –187 кгЕмкость (вместимость) парового калорифера КП 311 –0,0383 м3     Производительность по теплу –424 кВтГабаритные размеры воздухоподогревателя –1727 х 1075 х 180 мм

Чертеж, теплотехнические показатели, габаритные размеры и масса парового калорифера КП 311 (ВНП-311) хл

Наименование  калорифера	Производительность воздухонагревателя	Площадь поверхности теплообмена	Габаритные и присоединительные размеры теплообменника, мм	Масса
По воздуху, м3/ч	По теплу, кВт	м2	L	L 1	L 2	L 3	l	l  1	l  2	C	dy	кг
КП-311 (ВНП 113-311) хл	16000	424	63,6	1655	1703	1727	1774	1003	1051	1075	912	76	187

Число ходов по внутреннему теплоносителю	Число рядов по ходу движения воздуха	Длина теплоотдающего элемента (в свету), м	Площадь, м2
поверхности теплопередачи	фронтального сечения	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	3	1.658	63.6	1.660	0.00379	0.00509	0.01662

Расчет парового воздухонагревателя КП-311 (ВНП 311)

Ниже представлены табличные данные с рабочими параметрами калорифера КП (ВНП 113 311) хл. Выложены следующие характеристики: производительность по воздуху и теплу, потребление пара, температурные показатели и др.

Таблица некоторых расчетных параметров парового калорифера КП (ВНП) 311 хл
Давление насыщенного пара – 0.1 МПа    Температура пара – 99.6 °C
Расчетные данные	Объем нагреваемого воздуха – 16000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-35	-20	-10	+10	+20
Температура нагретого воздуха на выходе из калорифера КП-311, °C	+38	+46	+51	+56	+61	+65
Массовая скорость в фронтальном сечении, кг/м2•с	3.44	3.30	3.22	3.14	3.06	2.99
Аэродинамическое сопротивление, Па	64	59	56	54	51	49
Коэффициент теплопередачи, Вт/(м2•°C)	71.449	70.197	69.419	68.668	67.944	67.291
Температурный напор, °C	93.4	82.2	75.0	67.8	60.6	54.0
Тепловая мощность для нагрева, кВт	424	367	331	296	262	231
Расход пара, кг/час	677	585	528	472	417	369
Давление насыщенного пара – 0.25 МПа        Температура пара – 127.4 °C
Расчетные данные	Объем нагреваемого воздуха – 1900 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-32	-27	-22	-15	-10
Температура нагретого воздуха на выходе, °C	+50	+53	+55	+59	+62	+68
Массовая скорость в фронтальном сечении, кг/м2•с	3.98	3.92	3.87	3.80	3.75	3.65
Аэродинамическое сопротивление, Па	84	81	80	77	75	71
Коэффициент теплопередачи, Вт/(м2•°C)	76.054	75.594	75.199	74.592	74.160	73.322
Температурный напор воздухонагревателя КП (ВНП 113-311), °C	113.5	109.6	106.3	100.9	97.0	89.1
Тепловая мощность для нагрева, кВт	549	527	508	479	457	416
Расход пара, кг/час	906	870	839	790	755	686
Давление насыщенного пара – 0.35 МПа        Температура пара – 138.9 °C
Расчетные данные	Объем нагреваемого воздуха – 23000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	–28	–18	–9	+2	+7	+14
Температура нагретого воздуха на выходе из калорифера, °C	+527	+58	+63	+70	+73	+76
Массовая скорость в фронтальном сечении, кг/м2•с	4.76	4.63	4.53	4.39	4.34	4.27
Аэродинамическое сопротивление, Па	117	111	106	101	98	95
Коэффициент теплопередачи, Вт/(м2•°C)	82.206	81.232	80.410	79.392	78.954	78.416
Температурный напор парового теплообменника, °C	122.6	114.7	107.9	99.0	95.1	90.4
Тепловая мощность для нагрева, кВт	641	593	552	500	478	451
Расход пара калорифером КП (ВНП) – 311 хл, кг/час	1074	994	925	838	801	756

Коэффициенты теплопередачи и аэродинамическое сопротивление калорифера КП 311 (ВНП 113-311) парового

Главная | Продукция | Каталог | Калориферы | Отопительные агрегаты | Расчет онлайн | Контакты/Прайс | Главная Карта Сайта
