Водяной калорифер для приточной вентиляции: классификация, принцип работы, расчёт мощности

Особенности эксплуатации

1.1 Расход электроэнергии, в случае выбора данного отопительного аппарата минимален, поскольку в качестве нагревательного элемента используется вода или пропилен гликоль из системы центрального отопления. В то время электричество идет только для обеспечения работы вентилятора, который предназначен для подачи воздуха.1.2 Водяные тепловентиляторы компактны, и имеют небольшие размеры, что является весомой особенностью при монтаже данного оборудования, Вам не будет нужно думать, где его разместить и на чем он будет крепиться. Для того чтобы Ваш тепловентилятор работал долго и качественно необходимо проводить технические осмотры состояния рабочих элементов. В отапливаемых помещениях нужно соблюдать уровень загрязненности среды и концентрацию химических элементов, которые могут нанести повреждения оборудованию. Когда эти правила не соблюдать обычный тепловентилятор в скором времени перестанет работать по Вашему назначению.1.3 Для таких помещений, например «теплиц» используются тепловентиляторы с химически стойкими корпусами и классом защиты IP 54 и IP 65. Такой класс защиты имеют водяные тепловентиляторы от производителя Reventon модели «Farmer MC 47 kW, Farmer HCF IP54-3S 47kW и Farmer HCF 53 kW».

Обзор современных моделей

В продаже представлены водяные калориферы для сетей вентиляции разных марок. Наибольшей популярностью пользуются модели КСК, выпускаемые ЗАО Т.С.Т. Температура жидкости на входе составляет 150°С, а на выходе – 70°С. В агрегат можно подавать воздушные потоки с минимальной температурой -20°С. Рабочее давление жидкой среды составляет 1,2 МПа, а предельная температура – 190 градусов. Заявленный производителем рабочий ресурс составляет 13200 ч, что соответствует 11 годам службы. Нагревательные элемент калорифера выполнены из алюминия, а внешние конструкции – из углеродисто стали.

Тепловентиляторы компании Volcano mini ценят за компактные размеры, эргономичность и практичность. Для регулировки направления потока воздуха стоят управляемые жалюзи. Мощность техники доходит до 20 кВт, а предельная производительность – 200 кубометров в час. В агрегате имеется двухрядный теплообменник, в котором циркулирует 1,12 л жидкости. Предельное рабочее давление составляет 1,6 МПа, а температура рабочей среды – 120°С. Прибор укомплектован регулируемыми жалюзи и имеет 44 класс защиты. Устройство подходит для бытового и производственного использования.

Итальянские модели Galletti AREO укомплектованы теплообменником из сплава меди и алюминия, вентилятором и дренажным лотком. Бренд выпускает агрегаты с мощностью 8-130 кВт, в которых может циркулировать теплоноситель с температурой 7-95°С. Рабочее давление 10 бар. Температура воздушной среды – 10-40°С. Встроенный вентилятор имеет 3 скорости и защиту электродвигателя. Класс безопасности – IP 55.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

  • Количественный. Настройка производится путем изменения объема теплоносителя, поступающего в прибор. При этом способе отмечаются резкие скачки температуры, нестабильность режима, поэтому в последнее время более распространен второй тип.
  • Качественный. Этот способ позволяет обеспечивать постоянный расход теплоносителя, что делает работу прибора более стабильной и плавной. При неизменном расходе меняется лишь температура носителя. Это делается путем подмешивания в прямой поток некоторого количества более холодной обратки, что регулируется трехходовым клапаном. Такая система защищает конструкцию от перемерзания.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

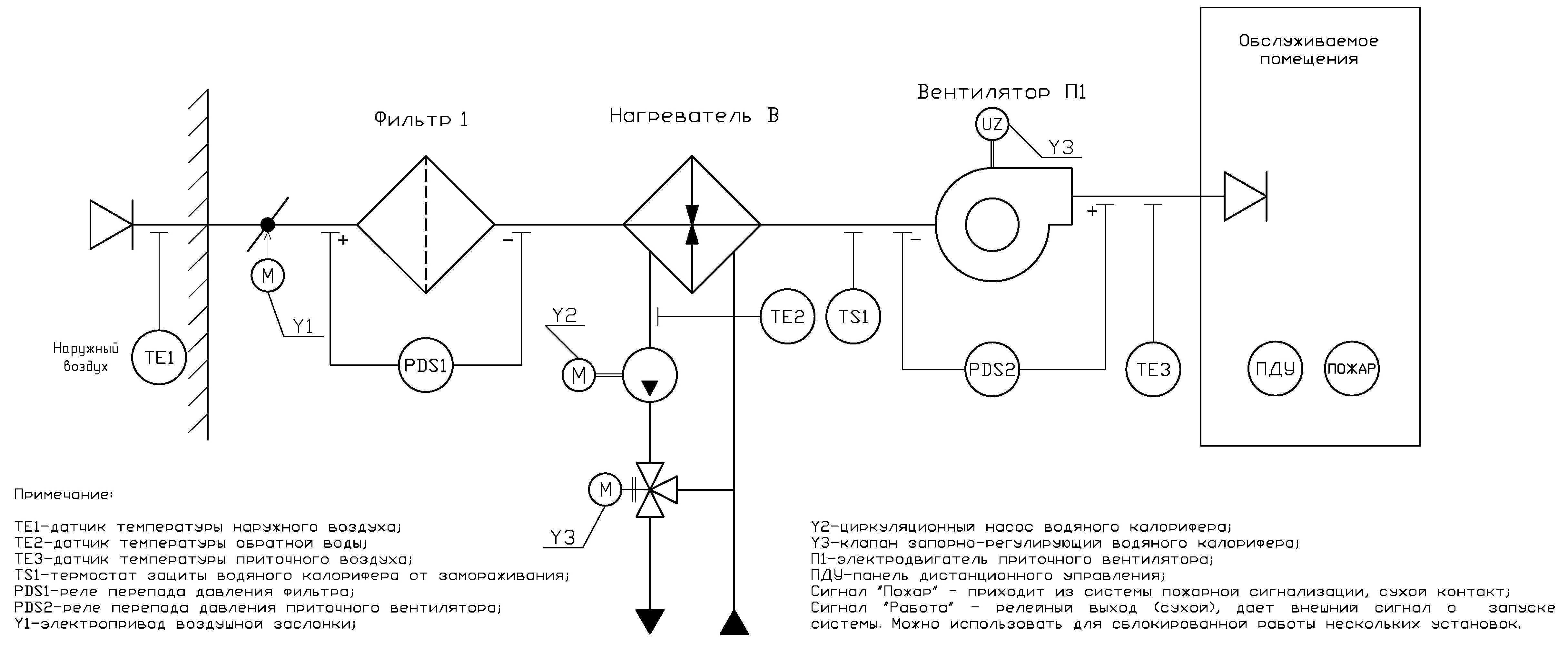

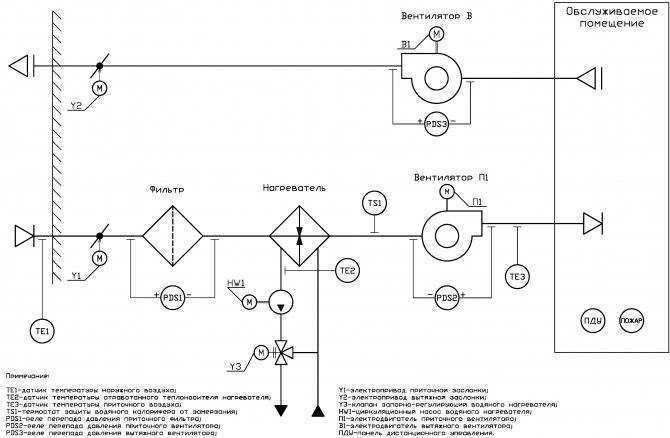

Схема работы

(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* — 1ф под заказ

** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

  • Регулировка скорости;
  • Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

— (стандартная комплектация)

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

  • Полная самодиагностика при включении;​
  • Протоколирование работы установки с записью в энергонезависимую память;​
  • Процедура модернизации программного обеспечения;​
  • Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
  • Наличие сервисного режима-просмотра показаний каждого температурного датчика;
  • Регулировка скорости;
  • Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
  • Возможность управления через приложение с Вашего смартфона (OS Android, опция).

Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).

Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.

Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:

  • компактные габариты;
  • минимальный уровень шума;
  • возможность регулирования скорости вращения вентилятора;
  • защита рекуператора от обмерзания.

Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:

  • приточный и вытяжной вентиляторы;
  • рекуператор;
  • калорифер;
  • смесительный узел с насосом;
  • решетки и фильтры очистки;
  • воздуховод;
  • системы автоматики.

Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

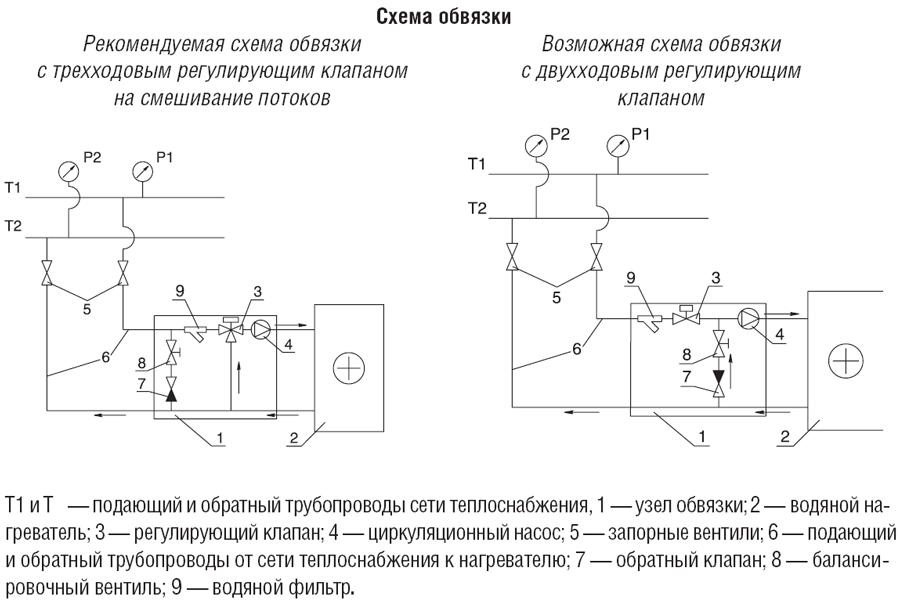

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

  • применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
  • использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

  • производительности на основе наружного воздушного потока окружающей среды;
  • давления, которое создается работой вентиляторов;
  • общей мощности нагревательного прибора;
  • площади трубоотводов подачи воздуха;
  • допустимой нормы возникновения различного рода шумовых эффектов;
  • скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

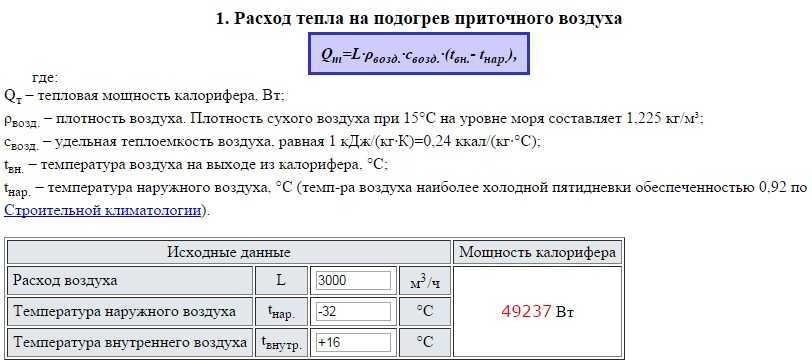

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

  • возможность применения разного типа питания;
  • трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В. Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

  • Паровые – применяются чаще всего на промышленных предприятиях, где выработка пара предусмотрена технологическими процессами.
  • Электрические – этот вариант самый простой в установке (нужен только источник питания для нагрева встроенных ТЭНов), но требует большого расхода электроэнергии. Использование электрокалорифера считается целесообразным только на объектах, площадь которых не превышает 150 м²

  • Водяные – этот тип нагревателя работает на основе горячей воды и устанавливается в системах вентиляции с прямоугольным или круглым сечением на площадях свыше 150 м² Данный тип обогрева надёжен, практичен, прост в обслуживании и недорог.

Особенностью нагревателя является то, что состав поступающего с улицы воздушного потока не должен быть липким, волокнистым, содержать твёрдые частицы. Допустимая запылённость — не более 0,5 мг/м³. Минимальная температура забираемого воздуха -20 °C.

При выборе калорифера учитывают следующие факторы:

  • площадь помещения;
  • погодные условия в данном климатическом поясе;
  • мощность вентиляции.

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.

5 Выбор основного оборудования

Независимо от выбранной схемы узла в обвязку калорифера устанавливаются одинаковые элементы оборудования. Отличаются они только местом установки и количеством запорной арматуры. Выбор элементов обвязки выбирается на основании некоторых правил и рекомендаций:

  1. 1. Арматура должна подходить по основным техническим параметрам. Она рассчитывается по максимальному значению давления и температуры.
  2. 2. Нежелательно использовать собранные узлы, которые готовились под усредненные параметры изменения давления, температуры и т. д.
  3. 3. Диаметр устанавливаемого оборудования должен соответствовать размеру трубопроводов в системе отопления, а не патрубкам калорифера.

В качестве запорной арматуры применяются стальные или латунные шаровые краны. Когда в системе отопления используются трубы диаметром более 50 мм, то устанавливаются фланцевые вентили. Применение арматуры необходимо при аварийных ситуациях и для проведения планового обслуживания или ремонта.

Для простоты установки желательно выбирать краны с накидными гайками. От возникновения перетока теплоносителя предохраняют обратные клапаны. Обычно они устанавливаются на обратной линии трубопроводов или на байпасе узла. К основным элементам обвязки относятся двухходовые или трехходовые клапаны.

Манометры и термометры обеспечивают слежение за параметрами работы обвязки калорифера. Термометры монтируются на подающих и обратных линиях трубопроводов непосредственно перед канальным нагревателем. Манометры устанавливаются в насосную группу и способствуют визуальному наблюдению за давлением в системе.

Циркуляционный насос обеспечивает движение теплоносителя на регулируемом участке, помогая преодолевать гидравлическое сопротивление от давления теплосети. В качестве дополнительных элементов в обвязку устанавливаются фильтры, вентиля и клапаны для сброса теплоносителя.

Устройство электрического котла отопления

Теплоноситель в электрическом котле нагревается электрическими нагревателями (ТЭН).

Состоит электрокотел из:

  • Теплообменник (бак с ТЭНами);
  • Блок управления;
  • Блок регулировки.

В рабочий комплект электро котла входят

  • Программатор (выносной блок для контролем за температурой и управлением электрокотла);
  • Циркуляционный насос;
  • Расширительный бак;
  • Предохранительный клапан;
  • Воздушный вентиль,Датчик давления,Фильтр.

Рабочее напряжение электрокотлов 220 вольт (двухфазные) или 380 вольт (трехфазные). Причем котлы мощностью более 12 киловатт работают, только от трехфазного 380 вольт электропитания. Котлы мощностью более 6 кВт делаются с возможностью многоступенчатого переключения мощности.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

  • Использующие теплоноситель.
  • Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

  • Высокая эффективность.
  • Простота устройства, надежность.
  • Компактность, возможность размещения в небольших объемах.
  • Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

  • Необходимость наличия теплоносителя или подключения к сети электропитания.
  • Несамостоятельность работы — необходимо оборудование для подачи воздуха.
  • Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

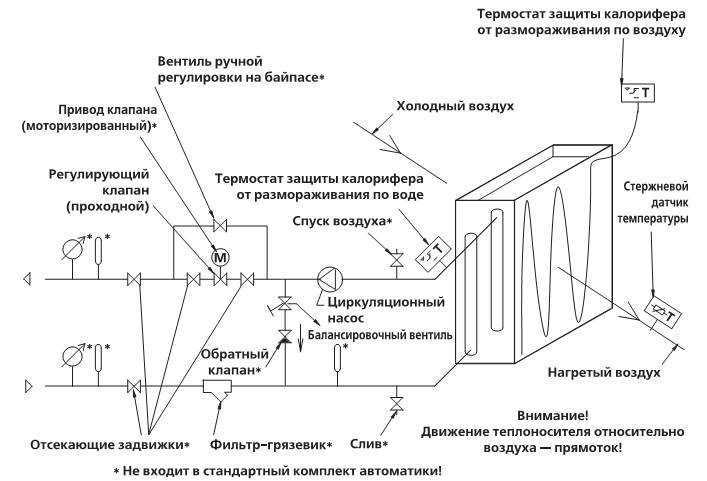

Способы обвязки калорифера

Обвязку калорифера приточной вентиляции выполняют несколькими способами. Расположение узлов напрямую связано с местом установки, техническими характеристиками и используемой схемой воздухообмена. Чаще всего применяют вариант, в котором предусмотрено смешивание удаляемого из помещения воздуха с поступающими воздушными массами. Реже используют замкнутые модели, в которых рециркуляция воздуха происходит только в пределах одного помещения без смешивания с воздушными массами, поступающими с улицы.

Если работа естественной вентиляции хорошо отлажена, то в этом случае целесообразна установка приточной модели с нагревателем водяного типа. Его подключают к отопительной системе в точке воздухозабора, чаще всего находящейся в подвальном помещении. Если есть принудительная вентиляции, то нагревательное оборудование устанавливают в любом месте.

В продаже можно найти готовые обвязочные узлы. Они отличаются вариантами исполнения.

В комплект входит:

  • насосное оборудование;
  • обратный клапан;
  • очистительный фильтр;
  • балансировочный вентиль;
  • двух- или трехходовые клапанные механизмы;
  • шаровые краны;
  • байпасы;
  • манометры.

В зависимости от условий подключения используют один из вариантов обвязки:

  1. Гибкую обвязку монтируют на управляющих узлах, которые расположены недалеко от прибора. Данный вариант монтажа более простой, поскольку для сборки всех деталей используют резьбовые соединения. Благодаря этому сварочное оборудование не понадобится.
  2. Жесткую обвязку применяют, если узлы управления находятся далеко от устройства. В этом случае приходится прокладывать прочные коммуникации с жесткими сварными соединениями.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

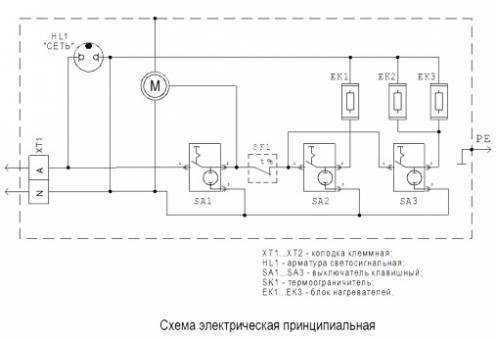

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Применение

Приточные установки с водяным нагревателемнебольшой мощности устанавливают:

  1. в квартирах,
  2. коттеджах.
  3. небольших офисах
  4. в системах отопления частных коттеджей, домов,
  5. складских помещениях
  6. в магазинах.

Использование приточных установок с водяным нагревателем обеспечивает комфортный микроклимат для людей. Они могут дышать очищенным от загрязнений воздухом приемлемой температуры, в котором отсутствуют остатки дыма, пылевых частиц, аллергенов и другого микроскопического мусора. При прохождении через установку воздух не осушается. Приточные установки с водяным нагревателем особенно рекомендуют устанавливать в местах, где есть люди с аллергией или заболеваниями дыхательной системы.

4 Методы обвязки

Расположение оборудования обуславливается техническими параметрами, а также схемой воздухообмена. Используется два типа монтажа:

  1. 1. При первом рециркуляционные потоки перемешиваются с приточными.
  2. 2. При втором происходит только внутренняя циркуляция воздуха без смешивания со свежими потоками.

При нормальном проектировании естественной вентиляции возможностей для хорошего функционирования устройств намного больше. Обвязка в любом случае будет эффективной и для больших цехов на производстве, и для обычных частных домов. Если применяется устройство для принудительной циркуляции воздушных масс, то калорифер можно устанавливать в любом месте.

С помощью таких устройств можно создать и поддерживать комфортную температуру в жилых и промышленных помещениях. Следует только сделать правильный выбор теплоносителя, от которого будет функционировать устройство. Автоматический блок управления позволяет эксплуатировать оборудование с большей безопасностью и меньшими затратами.

Правила эксплуатации калорифера

Для длительной и бесперебойной работы важно придерживаться следующих правил эксплуатации:

Нельзя превышать давление в трубопроводах выше нормируемых показателей, которые указаны для каждого прибора в технической документации.
Состав воздушных масс в помещении должен отвечать требованиям ГОСТ 12.1.005-88.
В процессе монтажа важно придерживаться инструкций и рекомендаций производителя.
Запрещено использовать тепловой носитель с температурой, превышающей +190 градусов.
Охлажденный воздух в помещении подогревают плавно. Температура должна повышаться каждый час на 30 градусов.
Чтобы защитить трубки теплообменника от разрыва, температурные показатели не могут падать до минусовых значений.
В производственном помещении с очень влажным или грязным воздухом устанавливают калориферы с уровнем защиты не ниже ІР 66..

Запрещено самостоятельно ремонтировать нагревательное оборудование. Это должны выполнять квалифицированные специалисты сервисных центров. Соблюдение всех перечисленных правил поможет продлить срок службы и защититься от аварийных ситуаций.калорифер водяной для приточной вентиляции

Особенности выбора электрических калориферов

В том случае, если в системе вентиляции будет использовать калорифер электрического типа, выбор устройства следует осуществлять по его температуре на выходе и входе, а также по уровню расхода воздуха.

Большинство производителей в документации к своей продукции указывают электрическую мощность и расход потребляемого воздуха. В таком случае выбор прибора не вызывает никаких вопросов

Но при этом также важно обеспечит поддержку минимально допустимого объема потока воздуха. В случае игнорирования подобного требования нагревательный элемент электрического калорифера может быстро выйти из строя

В случае помещения небольшой площади более целесообразно устанавливать прибор электрического типа, поскольку они отличаются простой установкой и компактными размерами. Если же помещение большое, оптимальным выбором будет монтаж водяного калорифера, который отличается низкими энергозатратами в сравнении с аналогичными приборами, работающими от электричества.

Электрическая тепловая пушка в действии

Из множества конструкций обогревательных приборов этого типа, электрическая схема тепловой пушки является наиболее простой и безопасной. В процессе работы, от вентилятора поступает воздушный поток, обдувающий ТЭНы. При нагреве, воздух приобретает заранее заданную температуру с помощью терморегулятора.

Корпус тепловой пушки может поворачиваться относительно поддерживающих ее опорных конструкций. В горизонтальной плоскости необходимый угол может выставляться в обе стороны от основной оси.

Включение прибора осуществляется после включения его в сеть. При этом загорается световая сигнальная индикация. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Необходимая мощность устанавливается с помощью отдельного переключающего устройства. В электрической схеме присутствует специальный термовыключатель. Он полностью отключает тепловую пушку от сети, когда температура ее корпуса становится выше 100 градусов.

Эксплуатация электрической тепловой пушки рекомендуется в местах, где климат холодный или умеренный. Относительная влажность не должна превышать 80%, а попадание влаги на устройство полностью исключается. Общие условия в помещении должны обеспечивать надежную и безопасную работу устройства.

Расчет мощности калорифера

Для расчета производительности калорифера сначала вычисляют его тепловую мощность, затем определяют сечение и высчитывают расход теплоносителя. Для определения тепловой мощности используют следующую формулу: Qт = LхPвхCв (tвн – tнар), где:

  • Cв – показатель по СНиП, обозначающий удельную теплоемкость воздушных масс;
  • Рв – тоже параметр из СНиП, характеризующий плотность воздуха;
  • (tвн — tнар) – показатель разницы между температурой внутри здания и за его пределами.

В последнем пункте при определении наружной температуры берут усредненные показатели самых холодных пяти дней года для данного региона. При вычислении внутренней температуры учитывают санитарные нормы для помещений конкретного назначения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
