Вторичные реле максимального тока прямого действия

Использование в электронике

Помимо защиты электроники от разрушительных последствий переключения катушки (имеется в виду импульс самоиндукции, возникающий при затухании тока в катушке), стоит защитить ее и от помех, создаваемых искрящими контактами. Особенно страдают микроконтроллеры, работающие рядом с реле, что может вызвать сбой программы. Наблюдения показывают, что это особенно верно для нагрузок с высокой индуктивностью, таких как электромагнитные клапаны 220 В переменного тока. Примером такой схемы защиты является последовательная RC-цепь. Это могут быть другие конфигурации, включая, например, переходной диод или, в цепях постоянного тока, быстродействующий полупроводниковый диод.

Как вам статья?

Мне нравитсяНе нравится

Разновидности устройств

Все существующие магнитные реле подразделяются на несколько разновидностей в зависимости от своих конструктивных особенностей, сферы применения, мощности сигнала управления, вида электротока, скорости действия управления.

По особенностям устройства реле могут быть:

  1. Контактными. Они воздействуют на цепь несколькими контактами. Их замыкание или размыкание способствует обеспечению коммутации — силовая цепь либо соединяется, либо разрывается.
  2. Бесконтактными. Влияют на цепь иначе. Эти
  3. устройства резко изменяют ее характеристики.

По скорости действия устройства коммутации подразделяются на четыре типа:

  1. Регулируемые. При их использовании можно устанавливать любую скорость.
  2. Замедленные. Они срабатывают не ранее, чем через 0,05 с.
  3. Быстродействующие. Такие реле начинают действовать уже через миллисекунду.
  4. Безинерционные. Устройства этого типа действуют даже до того, как истечет одна миллисекунда.

В зависимости от того, какой мощностью обладает сигнал управления, реле может принадлежать к одной из трех основных разновидностей. Мощность может быть:

  • высокой, если ее значение превышает 10 Вт;
  • средней при значении до 10 Вт, но при этом не менее 1 В;
  • малой, значение которой измеряется в долях Ватта.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

  • дороже и шумит;
  • более инертен при резких перепадах;
  • не имеет возможностей для регулировки параметров;
  • занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схема подключения бистабильного реле для управления освещением

Электромеханические импульсные контакторы делятся на биполярные и поляризованные. Биполярные управляются импульсами одной полярности, а для переключения поляризованного реле в другое состояние потребуется импульс противоположной полярности. Ниже приведена схема подключения импульсного биполярного реле к системе освещения.

Современный рынок электротехнической продукции предлагает потребителю разнообразные модели подобных устройств от ведущих мировых производителей. Конструкция таких изделий отличается большим разнообразием, но для управления освещением чаще всего используются модульные бистабильные реле, которые устанавливаются на DIN-рейки в распределительных щитах. У потребителей часто возникает вопрос: можно ли подключить импульсное реле своими руками! Конечно, можно! Это позволит сэкономить на монтажных работах. Ниже мы рассмотрим этот вопрос подробнее.

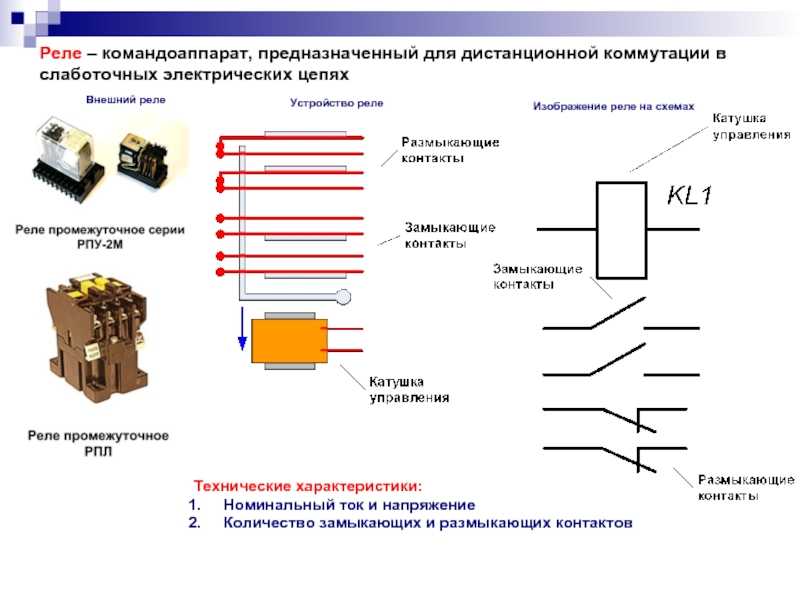

Основные технические параметры промежуточных реле

Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:

  • Величина коммутируемого напряжения;
  • Номинальное значение тока на коммутационных контактах;
  • Минимальный ток коммутации;
  • Допустимый кратковременный ток через контакты коммутации;
  • Интервал величины напряжения на катушке электромагнита;
  • Потребляемая мощность катушкой включения;
  • Время замыкания;
  • Время размыкания контактов;
  • Износостойкость контактов оценивается количеством срабатывания реле;
  • Предельно допустимая мощность нагрузки, которая подключается через контакты реле.

Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.

 параметры                    величина
Интервал коммутируемых напряжений Переменное 5–381 В Постоянное 5-221 В
Номинальный ток на контактах 10,1 А9,1 А8,1 А6А
Минимальный ток контактов 0,06 А0,01А
Сквозной ток на контактах (А) 161А
Интервал изменений напряжения в цепи управления +5,1 %-15,1%
 мощность потребления катушкой— при пост. токе с 1-3 контактами — при пост. токе с 4 контактами — при переменном токе 1,6 кВ2,1 кВ3,1 кА
Время срабатывания, не более. 0,03 сек
Время отпускания, не более. 0,03 сек
Механическая износостойкость. 30 миллионов срабатываний
 Отключаемая мощность— при переменном токе — при постоянном токе 1,6кВт3кВт150 Вт250 Вт

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Для чего нужно реле: область применения

Реле получило широкое применение в промышленности. Его используют для автоматизации производственных процессов, а также для защиты электроустановок. На данный момент широко используются как электронные устройства под управлением микропроцессоров, так и аналоговые, рабочая схема которых состоит из резисторов, транзисторов, диодов и др. Область применения зависит от принципа действия реле и типа контролируемой величины:

  • Электрические (электромагнитные) – используется для включения/отключения электроприборов, блокировки подачи электроэнергии, размножения контактов и т.п. Могут управляться множеством внешних факторов, таких как напряжение в электросети, мощность, величина нагрузки, количество обращений (коммутации). Такие устройства чаще всего используются при подключении больших силовых установок, где они функционируют в ручном режиме. Для процессов автоматизации и управления логистическими операциями такие приборы используются редко.
  • Электротепловые – состоят из системы биметаллических пластин, которые выступают в качестве контактов. Принцип действия основан на способности металлов к линейному расширению во время нагрева. Используются металлические сплавы с различными коэффициентами расширения. Применяются в качестве температурных детекторов, защитных устройств (контакты разъединяются при перегреве), датчиков времени.
  • Временные – широко применяются при управлении и производственной аппаратурой. Благодаря применению различных схем замедления в электромагнитных, электродвигательных, герконовых и других типах они имеют широкий диапазон временных интервалов, которые можно настраивать.

Коммутационный шкаф, где находятся выносные реле

Виды ТР


Релейная схема защиты электродвигателя

Все известные образцы токовых реле классифицируются по следующим признакам:

  • по способу монтажа (схеме подключения);
  • по своему прямому назначению;
  • по исполнению (модификации).

В соответствии с первым из этих признаков существующие модели ТР делятся на приборы непосредственного монтажа и устройства опосредованного включения (через трансформаторы тока). По исполнению они подразделяются на встраиваемые устройства и оформляемые в виде отдельного модуля, устанавливаемого на DYN-рейку.

По назначению они выпускаются в виде изделий, применяемых для следующих целей:

  • защита от однофазных коротких замыканий;
  • ограничение токов обратной последовательности;
  • в качестве дифференциальной защиты;
  • в виде дистанционно управляемых независимых модулей.

Для непосредственного и косвенного включения


Схема защиты от перегруза

Приборы, предназначенные для непосредственного включения, согласно инструкции по применению, устанавливаются в сети с действующим напряжением до 1000 Вольт и с ограниченной величиной тока. При значительной его амплитуде включение в разрыв цепи недопустимо, так как реле не рассчитано на силовые режимы работы. В этом случае потребуется трансформатор тока, позволяющий снизить величину контролируемой величины в несколько раз. В трехфазных сетях такие реле устанавливаются в каждую из фаз последовательно с уже подключенной нагрузкой.

При таком схемном решении система работает в режиме, близком к опасному для эксплуатации короткому замыканию.

Дифференциальная защита и токоограничение


Токовая отсечка

Работа токовых реле в составе УЗО и автоматических выключателей – классический пример реализации их особенностей. В этом случае они функционируют в привычных для электротехнических систем режимах, связанных с реагированием на малейшие утечки тока (УЗО) и срабатывания при перегрузках в цепях. Последнюю функцию относят к категории токового ограничения, исключающего выход из строя подключенного оборудования и самой питающей цепи.

Современные типы токовых реле

Известны «продвинутые» типы реле напряжения и тока, которые по своим возможностям принято относить к интеллектуальным образцам контрольного оборудования. В таких приборах предусмотрен ряд вспомогательных опций, существенно расширяющих их функциональные возможности. Это дисплей, по которому можно убедиться в работоспособности устройства, а также считать информацию по величинам напряжения и тока (они высвечиваются на встроенном индикаторе прибора).

Все описанные возможности относятся к достоинствам токовых реле. Их недостатки определяются для каждого конкретного вида включения отдельно.

Вторичные реле максимального тока прямого действия

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе. Последовательно с вторичной обмоткой измерительного трансформатора тока6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила Fэ, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины Fп.


Схема реле тока.

В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки Fэ превысит противодействующую ей силу пружины Fп, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Будет интересно Как используется фотореле для уличного освещения?

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания. Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А. Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (Iср).

В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Установка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

Область применения

Функциональное назначение этого прибора контролировать величину тока на определенном отрезке электрической цепи. При превышении установленных параметров конструкция размыкает цепь или подает сигнал на индикаторные элементы панели, пульта контроля и управления. Возможны оба варианта одновременно, индикация может быть световая на табло, светодиодная или звуковая.

Преимущество таких элементов защиты в селективном отборе конкретного участка, элемента оборудования, который при неисправности отключается. При этом другое оборудование в системе или на производственной линии может работать. В то же время такая система защиты и контроля выполняет функции диагностики, указывая, где неисправность.

Реле такого типа нашли широкое применение в быту и на промышленных объектах, в квартирах и частных домах линии проводки разделяют на отдельные группы:

  • Розеточная;
  • Осветительная;
  • Для нагревательных приборов большой мощности отдельные линии и другие.

Там где предполагается использовать электронную аппаратуру, чувствительную к резким перепадам тока и напряжения, обычно это в розеточной группе, устанавливают РМТ. Это эффективно защищает дорогостоящую аппаратуру от выгорания входных цепей при коротком замыкании или скачках напряжения в сети. Реле устанавливают после защитных автоматических выключателей в щитке, они дублируют защитную функцию. Порог срабатывания настраивается на максимально допустимый для аппаратуры, которая запитывается от розеток в этой линии.

На производстве реле максимального тока применяют для контроля величины токов и защиты магнитных пускателей, контролеров, электродвигателей, трансформаторов и других элементов в электрических цепях.

Реле тока, виды и применение

Реле тока – устройства, чаще всего используемые для сигнализации превышения тока в контролируемой цепи, а также для отключения электрических цепей, в случае возникновения перегрузок и коротких замыканий. Применяемые реже реле минимального тока, наоборот, предназначены для размыкания цепей в случае достижения в них определенного минимального его значения.

Существует много различных типов токовых реле (в дальнейшем ТР), отличающихся принципом действия и конструктивным исполнением

«Классическое» ТР представляет собой катушку с железным сердечником и подпружиненный подвижный якорь, управляющий контактами.При прохождении тока по катушке создаётся магнитное поле, под действием которого сердечник катушки намагничивается и притягивает якорь, вызывая срабатывание контактов.В отличие от реле напряжения катушка ТР содержит небольшое количество витков провода довольно большого диаметра (зависит от величины тока, на который оно рассчитано) За счёт чего и достигается небольшое падение напряжения на катушке, что важно, так как катушка включается последовательно с контролируемой цепью.Некоторые ТР имеют регулировку тока срабатывания, которая чаще всего осуществляется изменением натяжения пружины якоря. Диапазон регулировки может составлять десятки процентов

Реле переменного тока (для контроля больших токов) может быть включено через трансформатор тока.Важнейшей характеристикой ТР является время его срабатывания. У реле максимального тока, время срабатывания должно быть как можно меньше и может достигать десятков миллисекунд. Эти устройства используются для защиты от коротких замыканий.Для защиты от длительных перегрузок вместе с этими устройствами используют реле времени, осуществляющие задержку отключения защищаемой цепи. Это исключит возможные ложные срабатывания при кратковременных превышениях тока. Время срабатывания, обычно регулируется.Тепловое ТР представляет собой биметаллическую пластину с нагревательным элементом из материала с высоким удельным сопротивлением (нихром). Она состоит из двух материалов с разными коэффициентами теплового расширения. При нагревании, пластина изгибается, воздействуя на исполнительный механизм.Время срабатывания теплового ТР зависит от величины тока, превышающего номинальное значение уставки ТР. Получается это вследствие того, что чем больше ток, тем быстрее происходит разогрев биметалической пластины и время срабатывания, соответственно уменьшается.Такая характеристика в большинстве случаев является предпочтительной. Поэтому из-за простоты конструкции и надежности в работе, тепловые ТР, как и реле электромагнитного типа, получили очень широкое распространение.Трёхполюсные тепловые ТР, совместно с электромагнитными пускателями, применяются, чаще всего для защиты электродвигателей. Они имеют регулировку тока срабатывания (в пределах +/- 5-10%) кнопку возврата.Реле упомянутых типов совместно применяются и в автоматических выключателях, используемых как в быту, так и в промышленности. В корпусе автоматического выключателя размещается электромагнитное реле максимального тока для защиты от коротких замыканий и тепловое ТР для защиты от перегрузок.При установке управляющего флажка автомата в положение «включено», замыкаются контакты, включающие электрическую цепь, взводится пружина и срабатывает фиксатор, удерживающий это положение. Срабатывание любого токового реле приводит к освобождению фиксатора и под действием возвратной пружины контакты автоматического выключателя размыкаются (состояние «выключено»).Электронные ТР используется для мгновенного или с минимальной задержкой отключения оборудования при перегрузке по току. Электронная схема реле обрабатывает сигнал в соответствии с заданными характеристиками. Как правило, можно установить максимально допустимый ток и необходимое время задержки отключения при перегрузке.Кроме того, возможно и полное отключение функции контроля при пуске оборудования на некоторое время, во избежание ложных срабатывание из-за возникновения в цепи больших пусковых токов.Электронные ТР могут быть как переменного, так и постоянного тока. Их выходы, непосредственно управляющие нагрузкой, могут быть выполнены бесконтактными. Это могут быть тиристоры, симисторы, IGBT, МОП транзисторы, а так же их оптоэлектронные аналоги.ТР может входить в состав некоторых устройств (бесконтактных пускателей, регуляторов мощности и т.п.). Так, в аналоговых электроприводах это часть схемы, а в цифровых электроприводах это функция программы управления. Параметры защиты по току задаются в настройках устройства.

Назначение и виды

Реле контроля тока – это устройство, которое реагирует на резкие перепады величины поступающего электрического тока и при необходимости отключает питание определенного потребителя или всей системы электрообеспечения. Его принцип действия основан на сравнивании внешних электрических сигналов и мгновенном реагировании при их несовпадении с параметрами работы прибора. Используется для работы генератора, насоса, двигателя автомобиля, станочного оборудования, бытовых приборов и прочего.

Фото — схема РТЗ – 50

Принцип действия теплового или защитного прибора основан на контроле температуры контактов определенного прибора. Оно используется для защиты приборов от перенагревания. К примеру, если утюг перегреется, то такой датчик автоматически отключит питание и включит его после остывания прибора.

Фото — РСТ-80АВ

Статическое или измерительное реле (РЭВ) помогает замыкать контакты цепи при появлении определенного значения электрического тока. Его главное назначение – это сравнение имеющихся параметров сети и необходимых, а также быстрое реагирование на их изменение.

Реле давления (РПИ-15, 20, РПЖ-1М, FQS-U, FLU и прочие) необходимо для контроля жидкости (воды, масла, нефти), воздуха и т. д. Используется для отключения насоса или прочего оборудования при достижении установленных показателей давления. Часто используются в водопроводных системах и на станциях техобслуживания авто.

Реле выдержки времени (производитель EPL, Danfoss, а также модели РТВ) необходимы для управления и замедления реагирования определенных приборов при обнаружении утечки тока или других неполадках в сети. Такие приборы релейной защиты применяются как в быту, так и в промышленности. Они препятствуют преждевременному включению аварийного режима, срабатыванию УЗО (оно же дифференциальное реле) и автоматических выключателей. Схема их установки часто сочетается с принципом включения в сеть защитного оборудования и дифов.

Помимо этого также бывают электромагнитные реле напряжения и тока, механические, твердотельные и т. д.

Твердотельное реле – это однофазное устройство для коммутации больших токов (от 250 А), обеспечивающее гальваническую защиту и изоляцию электрических цепей. Это, в большинстве случаев, электронное оборудование, предназначенное для быстрого и точного реагирования на возникновение проблем в сети. Еще одним преимуществом является то, что такое токовое реле можно сделать своими руками.

По конструкции реле классифицируются на механические и электромагнитные, а сейчас уже, как сказано выше, на электронные. Механическое может использоваться в различных условиях работы, для его подключения не требуется сложная схема, оно долговечное и надежное. Но вместе с этим, недостаточно точное. Поэтому сейчас в основном используются его более современные электронные аналоги.

Фото — РТ85

Устройство и назначение

  • Постоянный магнит.
  • Катушка.
  • Якорь.
  • Система контактов.
  • Полюсные наконечники магнитопровода.
  • Винты для регулировки.
  • Корпус.

Якорь прикрепляется к металлическому основанию в середине катушки вместе с контактами. В бистабильных реле подвижные контакты, за исключением штепсельного типа реле, в котором группа контактов содержит подвижные и неподвижные контакты. Корпус выполняется в виде прозрачного колпачка с ручкой.

В некоторых моделях внутри колпачка монтируют переключатели для ручного управления переключением реле и блинкеры для индикации контактов. Блинкеры представляют собой механические элементы.

Принцип действия

Бистабильное реле контролируется импульсами, это значит, чтобы включить устройство требуется подать управляющий импульс для замыкания контактов и такой же импульс для размыкания контактов, чтобы выключить прибор.

Размыкание и замыкание контактной группы обеспечивает катушка, установленная в реле. С её помощью реле при подаче напряжения втягивает сердечник. После чего контактная система замыкается либо размыкается, в зависимости от её исходного положения.

Для подачи питания на катушку реле необходимо кратковременно нажать на кнопочный выключатель. Тогда питание на катушку замкнёт свой силовой контакт и при этом подаст питание к нагрузке. После следующего нажатия на кнопку силовые контакты импульсного реле размыкаются, а цепь нагрузки разрывается.

Разновидности бистабильных реле

На рынке можно обнаружить различные модификации импульсных реле. Они могут отличаться своим корпусом, принципом работы или иметь другие различия. Объединяются бистабильные реле в одну группу по своему назначению, но по принципу действия их делят на два вида:

  1. Электромеханические.
  2. Электронные.

Конструктивное исполнение электромеханических бистабильных реле имеет сходство с устройством модульных контакторов. Катушка модульного контактора, находящегося в рабочем режиме, всегда под напряжением, а катушка импульсного реле получает только кратковременные импульсы. Реле, основанное на импульсах, потребляет электроэнергию исключительно в момент коммутации.

Главными составляющими являются следующие элементы:
  • Катушка.
  • Контактная группа.
  • Пружинная система.
  • Рычажная система.

Работа электромеханических бистабильных реле практически не отличается от простых электромеханических реле. Они способны поочерёдно включать и отключать устройства, когда поступают импульсы на катушку.

Электронные реле отличаются своей конструкцией от электромеханических. Так как у них нет сердечника и собраны эти реле на основе микроконтроллера. Приборы имеют полупроводниковый элемент (ключ) с микропроцессором или релейный вход. Контроллеры предназначены для управления коммутацией нагрузки и слежения за сигнальным входом. В некоторых моделях микроконтроллёры соединены с таймерами, благодаря этому можно собирать своеобразные схемы на базе одного реле.

Импульсные реле выпускаются разных мощностей и могут иметь следующие отличия:
  • Количество контактов.
  • Тип контактов.
  • Число полюсов.
  • Тип поляризации.
  • Номинальный ток силовых контактов (16 А, 32А).
  • Способ установки:- навесной;- на DIN рейку в распределительный щит.

Реле навесного типа часто устанавливают под навесным потолком, а также в распределительной коробке.

Основное применение

Импульсные реле имеют разное назначение. Некоторыми моделями пользуются на тепловых и атомных станциях, другими в быту для управления разными светильниками из нескольких точек в доме. Широко распространено реле этого типа в железнодорожной сфере, его применяют для улавливания импульсов рельсовых цепей, контролирующих рельсовые линии на станциях. Также приборы эксплуатируются для автоматизации разных процессов в сфере телемеханики и производстве.

С помощью бистабильных реле организовывают регулирование освещением, как и с помощью проходных выключателей. Но в реле, управляющихся импульсами, намного больший функционал, поэтому их можно применять в конструкциях систем автоматического управления. Они позволяют управлять не одной группой освещения из разных мест при помощи кнопочных выключателей соединённых параллельно. Благодаря чему можно создать централизованное управление всеми осветительными приборами в доме, чтобы уходя из дому, гасить полностью освещение в здании, путём нажатия на один выключатель.

Импульсные электронные реле с таймером удобно использовать на лестничных пролётах либо проходных коридорах.

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

  • относительно низкая стоимость (благодаря недорогим составляющим);
  • присутствует мощная изоляция между катушкой и контактной группой;
  • не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
  • есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

  • износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
  • при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
  • относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Смотрите это видео на YouTube

Смотрите это видео на YouTube

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Назначение и способы подключения

Регулировка тока возврата токового реле

ТР является основной составляющей всех защитных устройств, устанавливаемых в силовых цепях. Исходя из этого, следует рассматривать особенности применения прибора.

Основное его назначение – служить исполнительным элементом в составе автоматических выключателей, устройств защитного отключения и многих подобных им приборов. В соответствии с этим определяется область их применения совместно с обозначенными выше устройствами.

  • Силовые цепи высоковольтных линий и имеющееся в их составе защитное оборудование.
  • Коммутационные распределительные щиты, в которые ТР входят отдельно или в составе других устройств.
  • Бытовые однофазные вводы и распределительные (линейные) приборы, устанавливаемые в пределах домашних щитков.

Трехфазный асинхронный двигатель

В соответствии с назначением коммутирующих приборов выбираются схемы их включения.

Чтобы подключить релейный автомат к действующим электросетям или другим цепям могут использоваться несколько способов. Они различаются по типу защищаемого оборудования:

  • трехфазные асинхронные двигатели;
  • потребители, включенные в силовые сети 380 Вольт;
  • нагрузки, подключаемые на выходе цепей с питающим напряжением 220 Вольт.

В соответствии с первым из этих пунктов ТР используются в качестве э/м расцепителей, отключающих цепь при превышении рабочими токами допустимого уровня. При установке в трехфазные цепи они выполняют ту же функцию, но в более широком диапазоне функциональных возможностей. Как расцепители они входят в состав мощных контакторных устройств и э/м пускателей.

Несколько иное назначение имеют реле, устанавливаемые во вводные (линейные) автоматы и УЗО. Здесь они выполняют функцию чувствительных элементов, обеспечивающих срабатывание по отсечке тока (уставке). При включении они настраиваются на такие предельные режимы работы, как перегрузка по току, короткое замыкание и утечки.

Согласно принятой в электротехнике терминологии в двух первых случаях они логически позиционируются как реле максимального тока.

Конструкция и принцип действия

Существует множество электронных моделей защитных устройств. Большинство из них имеет стандартную конструкцию. Прибор состоит из следующих элементов:

  • электромагнит;
  • якоря;
  • контакты;
  • отводы, через которые устройство подсоединяется к сети;
  • пружины.

Принцип работы токового реле заключается в том, что когда аппарат подключается к сети, катушка получает электрическую энергию. Далее через якорь и металлический сердечник происходит сплетение контактов. В это же время замыкаются контакты всех приборов, которые были включены в цепь прибора. При этом ток может вовсе не подаваться, а если же подаётся, то неравномерно. В этом случае контакты приборов поднимаются, и цепь размыкается.

Вам это будет интересно Однофазный автомат с16

Например, в твердотельном приборе предусмотрены дополнительные силовые ключи на тиристорах и симисторах, поэтому он считается более эффективным

Важное значение имеет пропускная способность аппарата
