Как сделать реле времени для включения и выключения электроприборов своими руками

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

• После команды запуска таймер начинает считать с нуля.
• Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
• Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

TLP590B Datasheet Pdf

Такие преобразователи на выходе обеспечивают напряжение порядка 9 вольт, что вполне достаточно для управления моп-транзисторами. Из документации на эти преобразователи видно, что они очень маломощные и способные отдать на выходе ток всего лишь порядка 12мкА. У моп-транзисторов есть такой параметр – Заряд затвора – Qg. Пока затвор данного транзистора не получит необходимый заряд – транзистор не начнет открываться. Скорость заряда зависит от тока, который может обеспечить цепь управления, чем больше ток управления, тем быстрее затвор получает необходимый заряд, тем быстрее открывается транзистор. Тем меньше будет время, когда коммутирующий транзистор будет находиться в активной зоне выходной характеристики – тем меньше на нем будет выделяться тепла. Но в нашем случае, когда транзистор работает не в преобразователе, на относительно высоких частотах, а в качестве реле, вкл – выкл, ток в 12 мкА будет достаточен. Правда лучше конечно выбирать ключевые транзисторы с малым зарядом затвора. Например.

Циклический таймер на микросхеме NE555

Трудно придумать лучший вариант для коротких отрезков времени, чем применение микросхемы интегрального таймера КР1006ВИ1 (импортный аналог NE 555). С ее помощью реализуется относительно простое цикличное устройство, не требующее наладки, которое позволяет устанавливать требуемые промежутки времени с достаточной точностью в бытовом применении.

Описание работы устройства

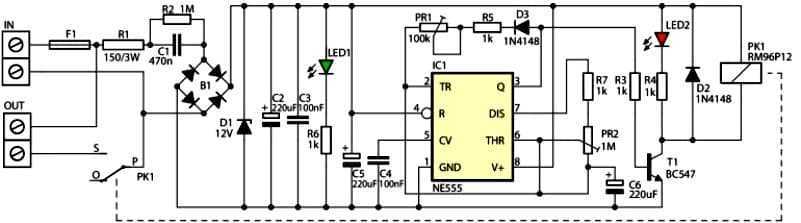

Следующая схема обеспечивает плавную установку времени включения нагрузки в пределах 0,5-15 сек и периода работы в диапазоне 0,5-60 сек. При использовании реле RM96P12 максимальный ток нагрузки составляет 8 А. Срабатывание реле подтверждает светодиод LED2.

Схема питается от сети 220 В через предохранитель FU1. Конденсатор С1 создает требуемое сопротивление переменному току, а диодный мостик В1 выпрямляет напряжение. Резистор R1 ограничивает ток диодов в момент включения, а резистор R2 обеспечивает разряд конденсатора С1 при отключении питания. При использовании диодов с максимальным током нагрузки до 1 А резистор R1 можно исключить.

Стабилитрон D1 обеспечивает параметрическую стабилизацию напряжения, то есть пропускает через себя такой ток, при котором сохраняется напряжение 12 В. Конденсатор С2 сглаживает пульсации сети 50 Гц, а конденсатор С3 гасит импульсы высокочастотных помех. Светодиод LED2 служит индикатором питания устройства.

Питание устройства можно обеспечить практически от любого стабилизированного блока питания на 12 В, который используется в бытовых приборах

Важно, чтобы его максимальный ток нагрузки был не менее 100 мА. В этом случае стабилитрон D1 и все элементы схемы слева от него следует исключить

Элементы C5, R5 и PR1 определяют период срабатывания устройства, а элементы C6, R7 и PR2 определяют время включения нагрузки.

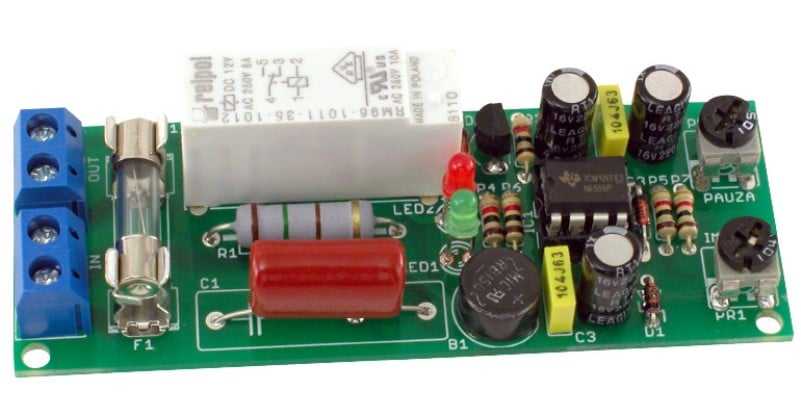

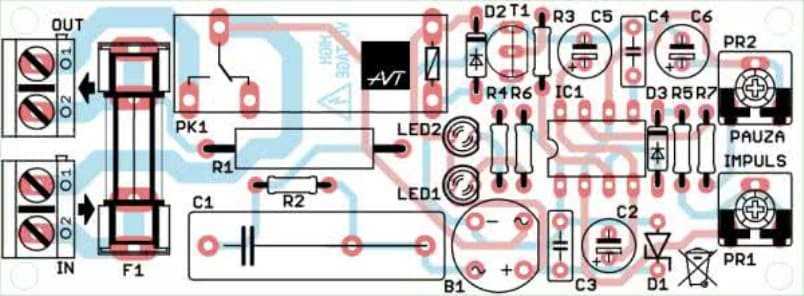

Для сборки реле времени используйте печатную плату, представленную на фото. В случае питания от 220 В данная схема не имеет трансформатора и не обеспечивает гальванической развязки. Таким образом, на всех элементах потенциально может присутствовать опасное напряжение. Следовательно, все работы по настройке необходимо выполнять при отключенном питании!

При изготовлении простого устройства можно обойтись и без печатной платы. Похожий таймер на 555 микросхеме я собрал на основании пластиковой коробочки. Сначала наклеил все крупные элементы на основание ножками вверх с помощью клеевого пистолета. Затем выполнил монтаж проводом МГТФ. Получается не очень красиво, зато быстро и достаточно надежно.

При настройке переменными резисторами PR1 и PR2 подбирают период и время включения нагрузки. Их можно снабдить шкалами, и тогда получится универсальный периодический таймер. На практике удобно измерить сопротивление переменных резисторов после подбора и заменить их соответствующими постоянными.

Подбор элементов схемы

Рассмотрим возможные варианты элементов схемы:

В качестве ИС1 подойдет отечественный аналог КР1006ВИ1.
Реле требуется с рабочим напряжением 12 В и током срабатывания не более 50 мА. Его контакты должны быть рассчитаны на ток и напряжение, которые необходимы для питания управляемого устройства. В старых компьютерах и прочих гаджетах полно подходящих, а их параметры хорошо представлены в сети.
Стабилитрон подойдет отечественный Д814Д, но можно включить последовательно 2 стабилитрона КС168А или КС468А

Важно, чтобы его дифференциальное сопротивление было не менее 2,5 Ом, иначе напряжение питания будет ниже необходимого.
Конденсатор С1 мне пришлось установить емкостью 1 мкФ, так как при меньших значениях не обеспечивался достаточный рабочий ток стабилитрона, реле и микросхемы, а, значит, и напряжение питания было ниже 12 В.
Резистор R2 должен иметь мощность не менее 1 Вт.
Диодный мост подойдет любой с рабочим напряжением не менее 400 В и рассчитан на ток не менее 100 мА. Можно установить отечественные дискретные диоды КД105, КД212, КД226 и многие другие с указанными параметрами.
Электролитические конденсаторы С2, С5 должны иметь рабочее напряжение не менее 25 В

Эти элементы включены параллельно и, в принципе, достаточно и одного из них.
Конденсатор С6 также используем на 25 В. Не рекомендую использовать старые емкости, так как они могут иметь большой ток утечки. Не следует использовать элементы RP2 и С6 с большими номиналами, чем указано на схеме с целью увеличения времени срабатывания таймера. При этом рабочие токи станут минимальными, что приведет к нестабильности работы схемы.
Конденсатор С3 керамический, причем его емкость может заметно отличаться от указанной на схеме.
Диоды D2,D3 1N4148, 1N4007, – практически любые из серии КД103, КД105, КД226, КД521 и пр.

Приборы с механической шкалой

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

• Приподнять все элементы, которые располагаются по дисковой окружности.
• Опустить все элементы, которые отвечают за настройку времени.
• Прокручивая диск, установить его на текущий промежуток времени.

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Сфера применения реле времени

Области использования таймера:

• регуляторы;
• датчики;
• автоматика;
• различные механизмы.

Все данные устройства делятся на 2 класса:

1. Циклические.
2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

• на улице;
• в аквариуме;
• в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

1. Включение и выключение отопления.
2. Напоминание о событиях.
3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

• наука;
• медицина;
• робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

• тремя сопротивлениями;
• четырьмя диодами (током более 1 А и обратным напряжением 400 В);
• конденсатором с показателем 0,47мФ;
• тирристором;
• кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

• 3 резистора;
• 2 диода, рассчитанные на ток 1 А;
• тиристор ВТ 151;
• пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

• конденсатором;
• 2 транзисторами;
• тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
• кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

• 3 резистора;
• диод;
• микросхема TL431;
• кнопка;
• емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

• плата 35х65;
• файл программы Sprint Layout;
• резистор;
• винтовые клеммники;
• точечный паяльник;
• транзистор;
• диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

• пользователь нажимает кнопку;
• схема замыкается и появляется напряжение;
• загорается лампочка и начинается отсчет времени;
• после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

• отсчет времени в двух вариантах одновременно в течение одного срока;
• параллельный отсчет временных отрезков постоянно;
• обратный отсчет;
• функцию секундомера;
• 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Особенности работы таймера

Применение реле времени поможет не только рационально управлять бытовыми приборами, но и позволит обеспечить экономию электроэнергии. Например, возможно использование выключателя с задержкой времени. Качественный прибор должен обладать следующими характеристиками:

• Необходимо, чтобы таймер обеспечивал работу в течение промежутка времени, достаточного для выполнения планируемых задач. Реле может, например, использоваться для управления чайником в течение ближайшего часа или на протяжении нескольких недель для регуляции работы отопительного котла.
• Должны быть предусмотрены все необходимые функции управления, чтобы обеспечить полноценную работу с оборудованием.
• Необходима высокая точность работы встроенных часов. При подаче сигнала не должна возникать разница во времени от поступления команды до срабатывания тех реле, которые обеспечивают активизацию или выключение соответствующей техники.
• Таймер должен обладать достаточной дискретностью для точного выполнения запрограммированных действий.

Этот прибор является сложным электронным устройством, которое может быть запрограммировано пользователем для различных целей.

Электромеханический таймерИсточник sovet-ingenera.com

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

• Обеспечить функции коммутации в системах освещения.
• Включать/выключать технологическое оборудование.
• Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Удобство самоделок

Практически нет ситуаций, когда пользователи вынуждены делать временное реле своими руками из-за отсутствия в продаже подходящего устройства для их нужд.

Всевозможные таймеры, а точнее модули, монтажные комплекты, если рассматривать этот вопрос близко к самодельным изделиям, можно приобрести на интернет-сайтах. Например, цена описываемых нами аналогов сборок на NE555 колеблется от 1 до 3 долларов. Стоит ли заморачиваться? Кроме того, вы можете подобрать устройство с широким диапазоном, с множеством каналов, многофункциональным и с дисплеем; для слаботочного питания 5, 12, 24 В и др., а также на 220 Вольт.

Желательно заниматься самоделками, если у вас под рукой есть необходимые запчасти, у пользователя есть навыки работы с электроникой, и даже когда вы не хотите заказывать и ждать форму, когда их нет радиодетали магазины в районе. К тому же поделки часто создаются по интересам, с целью увеличения опыта, знаний в этой сфере.

Схема электронного реле

Реализация идеи нового реле представлена на схеме.

Здесь применена широтно-импульсная модуляция (ШИМ) в управлении ключевым элементом питания нагрузки. Роль электронного ключа должен выполнять элемент, обеспечивающий коммутацию постоянного напряжения 12 В с номинальным током нагрузки 12 А и кратковременным импульсным до 150 А. При этом необходимо малое падение мощности на нём в открытом состоянии и напряжение управления не более 5 В с малыми токами, работающими на слабо ёмкостную нагрузку.

Выбранный транзистор МОП с p-каналом IRF9310 отвечает этим требованиям и имеет следующие характеристики:

• напряжение сток-исток 30 В; • ток сток-исток 20 А; • пороговое напряжение затвор-исток 2,4 В; • сопротивление открытого канала 6,8 мОм; • входная ёмкость затвора 5250 пФ; • максимальная рассеиваемая мощность 2,5 Вт.

На схеме это транзистор VT4. Резистор R12 обеспечивает его надёжное и быстрое запирание. Управление ШИМ обеспечивает микроконтроллер ATtiny13A с рабочей частотой 1,2 МГц. Потребляемый микросхемой ток не превышает 1 мА. Её максимальный выходной ток 40 мА обеспечивает надёжное срабатывание ключевого элемента VT4 и ограничивается резистором R11 в пределах 33–35 мА.

Питание -5 В для ATtiny13A обеспечивается линейным стабилизатором 79L05 рассчитанном на ток нагрузки 100 мА. Конденсатор C2 сглаживает пульсации тока в моменты срабатывания транзистора VT4. Его емкость допускается 1,0–2,2 мкФ. Этот элемент единственный, который потребляет много энергии во всей схеме – до 6 мА тока покоя. Постоянное питание +12 В для всей схемы осуществляется только при включенном зажигании через VT1. Здесь применён полевой n-канальный транзистор IRLML0030. Можно использовать и другой рассчитанный на напряжение до 20 В при максимальном токе нагрузки 5 А. На массу исток транзистора подключается или через холодные лампы фар и диод VD3 или посредством включателя фар через VD4 и R6.

Сигналы управления микроконтроллера подаются на входы PB3 и PB4. Через VT2 информируется о выключении зажигания и необходимости выключения света фар. Через VT3 подаётся сигнал о включении фар. Конденсатор C1 обеспечивает, после кратковременного отключения ближнего света, накал ламп на уровне 50% в течение 0,5 сек. Используется танталовый малогабаритный электролитический конденсатор, рассчитанный на напряжение 35 В. Можно использовать и меньшей ёмкости – до 10 мкФ.
