Расчет систем вентиляции квартиры, небольшого офиса или коттеджа

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Эксплуатационные характеристики пластика

Производство вентканалов осуществляется на высокотехнологичном оборудовании. Готовое изделие проходит несколько этапов тестирования. Продукция соответствует требованиям ГОСТ и СНиП. При ее изготовлении соблюдаются все необходимые нормы экологической безопасности.

Пластик инертен к агрессивной химической среде и не подвержен риску разрушения вследствие воздействия солнечных лучей. Срок его эксплуатации может превышать 50 лет.

Вытяжные конструкции из ПВХ исключают утечку воздуха. Во время их сборки применяют силиконовые смазки, которые обеспечивают герметичность соединения.

Пластиковый короб для вентиляции необходимо размещать вдали от открытых источников огня, котлов либо труб горячего водоснабжения. В условиях экстремального холода изделие становится хрупким. Под воздействием высокой температуры оно теряет герметичность и может оплавиться. Поэтому системы, предназначенные для нагнетания горячего или холодного воздуха, лучше собирать из термостойкого материала.

Какие бывают формы воздуховодов?

В зависимости от сферы и направления использования выбирается не только диаметров труб ПВХ труб, но и форма:

  1. Спиральные формы отличаются повышенными показателями жесткости и привлекательным внешним видом. При монтаже соединения выполняются с применением картонного или резинного уплотнителя и фланцев. Системы не нуждаются в изоляции.
  1. Для жилых объектов (загородных и дачных домов) идеальным вариантом будут плоские формы за счет следующих достоинств:
  • при необходимости круглые и плоские трубы легко комбинируются;
  • если размеры не совпали, то параметры легко корректируются с использованием строительного ножа;
  • конструкции отличаются относительно небольшой массой;
  • в качестве соединительных элементов применяются тройники и фланцы.
  1. Установка гибких конструкций происходит без дополнительных элементов для соединения (фланцев и т. д.), что в значительной степени упрощает монтажный процесс. Для материала изготовления используется ламинированная полиэфирная пленка, натканное полотно или фольга из алюминия.
  2. Более востребованы круглые воздуховоды, спрос объясняется следующими достоинствами:
  • минимальное число соединительных элементов;
  • простая эксплуатация;
  • хорошо распределяется воздух;
  • высокие показатели жесткости;
  • несложные установочные работы.

Материал изготовления и формы труб определяются еще на стадии разработки проектной документации, здесь учитывается большой перечень пунктов.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

  • Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
  • При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
  • Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

  • среднюю температуру внутри и снаружи;
  • геометрическую форму воздуховодов;
  • шероховатость внутренней поверхности, которая зависит от материала труб;
  • сопротивление движению воздуха.

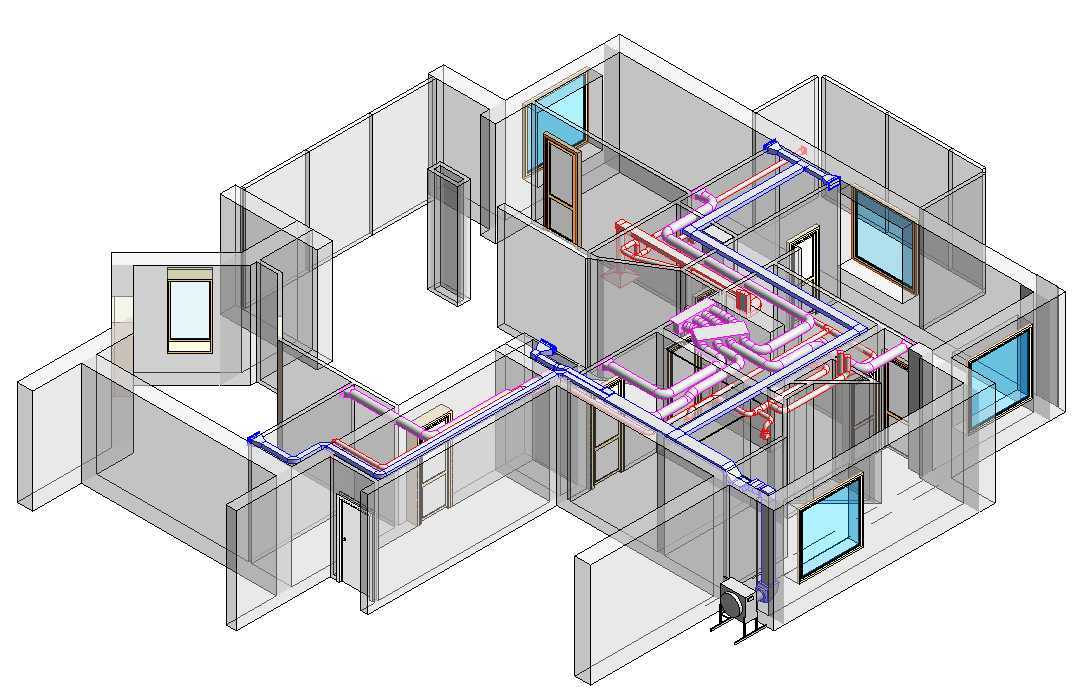

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции

.

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Некоторые экономические аспекты подбора размеров воздухопровода

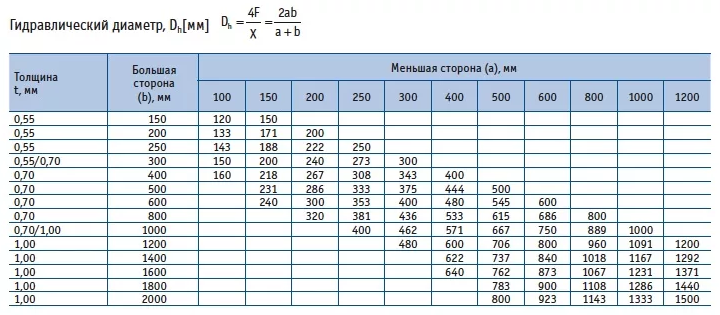

Таблица для расчета гидравлического диаметра воздуховода.

При расчете размеров и скорости воздуха в воздуховоде наблюдается такая зависимость: при увеличении последней диаметры каналов уменьшаются. Это дает свои преимущества:

  1. Проложить трубопроводы меньших размеров гораздо проще, особенно если их нужно подвешивать на большой высоте или если условия монтажа весьма стесненные.
  2. Стоимость каналов меньшего диаметра соответственно тоже меньше.
  3. В больших и сложных системах, которые расходятся по всему зданию, прямо в каналы необходимо монтировать дополнительное оборудование (дроссельные заслонки, обратные и противопожарные клапаны). Размеры и диаметры этого оборудования также уменьшатся, и снизится их стоимость.
  4. Прохождение перекрытий трубопроводами в производственном здании может стать настоящей проблемой, если его диаметр большой. Меньшие размеры позволят пройти так, как нужно.

Главный недостаток такого выбора заключается в большой мощности вентиляционного агрегата. Высокая скорость воздуха в малом объеме создает большое динамическое давление, сопротивление системы растет, и для ее работы требуется вентилятор высокого давления с мощным электродвигателем, что вызывает повышенный расход электрической энергии и, соответственно, высокие эксплуатационные затраты.

Другой путь – это снижение скорости воздушных потоков в воздуховодах. Тогда параметры вентиляционного агрегата становятся экономически приемлемыми, но возникает множество трудностей в монтаже и высокая стоимость материалов.

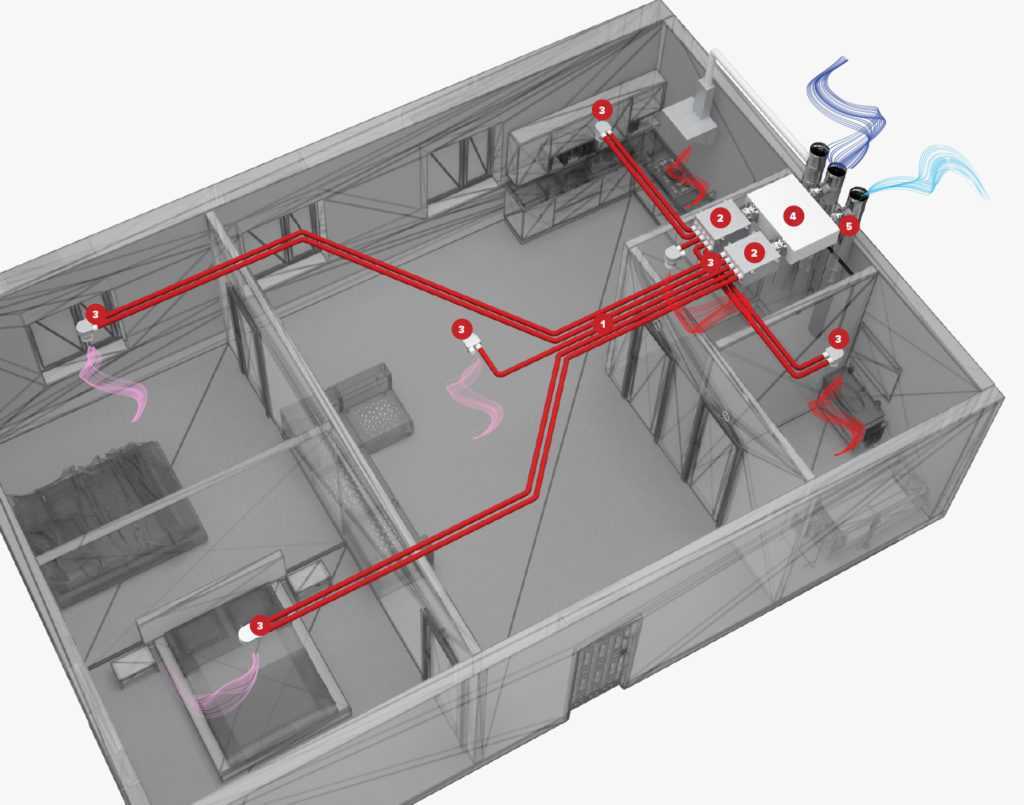

Схема организации воздухообмена при общеобменной вентиляции.

Проблемы прохождения большой трубой перегруженных оборудованием и инженерными сетями мест решается множеством поворотов и переходов на другие виды сечений (с круглого на прямоугольное или плоскоовальное). Проблему стоимости приходится решать единоразово.

Во времена СССР проектировщики, как правило, старались найти компромисс между этими двумя решениями. В настоящее время удорожания энергоносителей появилась тенденция к применению второго варианта. Собственники предпочитают единоразово решить финансовые вопросы и смонтировать более экономичную вентиляцию, чем потом в течение многих лет оплачивать высокие затраты электроэнергии. Применяется и универсальный вариант, при котором в магистральных воздухопроводах с большими расходами скорость потока увеличивают до 12-15 м/с, чтобы уменьшить их диаметры. Дальше по системе соблюдается скорость 5-6 м/с на ответвлениях, вследствие чего потери давления выравниваются. Вывод здесь однозначный: скорость движения воздушного потока в каналах играет немаловажную роль для экономики предприятия.

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

Dэкв_пр = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

Dэкв_кв = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

Dэкв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

Dкругл = 4·π·R2 / 2·π·R = 2R = D.

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

Пример расчёта вентиляции

В качестве примера рассмотрим небольшой офис компании, включающий ресепшен (2 рабочих места) и три кабинета (4, 6 и 8 рабочих мест и по 2 места для посетителей в каждом из них). Напомним, что на каждое постоянное рабочее место требуется 60 м3ч, на каждого посетителя — 20 м3/ч. Расход приточного воздуха для такого объекта составит:

  • Для ресепшена — 2·60 = 120 м3/ч
  • Для кабинета 1 — 4·60+2·20 = 280 м3/ч
  • Для кабинета 2 — 6·60+2·20 = 400 м3/ч
  • Для кабинета 3 — 8·60+2·20 = 520 м3/ч

Общий расход приточного воздуха составит 120+280+400+520 = 1320 м3/ч.

Примем скорость воздуха v = 4 м/с. Получим площадь сечения S = 1320/(3600·4) = 0,092 м2. Примерно такую площадь сечения имеет круглый воздуховод диаметром 400 мм. Но такой диаметр считается слишком большим, рекомендуется применять прямоугольные воздуховоды.

Среди прямоугольных воздуховодов можно предложить, например, 400×250 мм — именно такого типоразмера далее следует подбирать вентилятор, шумоглушители, воздухонагреватель, фильтр и другие элементы приточной системы вентиляции.

Кстати, рассчитаем мощность воздухонагревателя для данной системы (нагрев с −26°С до +18°С):

QН = 0,335·1320·(18-(-26)) = 19,4 кВт.

Заключение

Расчёт вентиляции следует выполнять в соответствии с требованиями Сводов Правил и иных нормативных документов РФ. В ходе расчёта определяется производительность систем, сечение воздуховодов, подбираются все элементы, входящие в состав той или иной системы.

Расчёт воздуховодов вентиляции

Расчёт воздуховодов вентиляции сводится к определению сечения воздуховодов — сторон прямоугольных воздуховодов или диаметра круглых. Расчёт сечения вентиляции ведётся по формуле:

S = L / (3600·v),

где L — расход воздуха (м3/ч), v — скорость воздуха (м/с). Скорость воздуха в системах принудительной вентиляции принимается:

  • До 15 м/с в системах противодымной вентиляции
  • До 6 м/с в магистральных воздуховодах общеобменной вентиляции
  • До 4 м/с в ответвлениях от магистральных воздуховодов общеобменной вентиляции.

Далее для прямоугольных воздуховодов подбираются такие размеры проходного сечения А и В, чтобы А·В≈S. Кроме того, А и В должны быть кратны 50 миллиметрам. Например, для S=0,07 м2 можно предложить А=350мм и В=200 мм или А=300 мм и В=250 мм.

Для круглых воздуховодов выполняется расчёт диаметра вентиляции D: D=корень(4·S/p).

Далее принимается ближайший больший диаметр воздуховода из ряда стандартных диаметров: 100, 125, 160, 200, 250, 315, 400, 500, 650, 800, 1000 миллиметров.

Для удобства воспользуйтесь онлайн-программами расчета воздуховодов:

  • Онлайн-расчет сечения воздуховодов
  • Онлайн-расчет площади воздуховодов
  • Онлайн-расчет скорости воздуха в воздуховоде

Например, для той же площади сечения S = 0,07 м2 получим D ≈ 300 мм. Ближайший больший круглый воздуховод имеет диаметр 315 миллиметров — именно его и следует принять.

Вентиляция металлургического цеха

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

  • применение вентиляторов мощностью несколько сотен кВт;
  • чрезмерная запыленность воздушной среды;
  • опасность возникновения пожара в некоторых зонах;
  • необходимость обеспечения приемлемых условий труда персонала;
  • поддержание заданных температурных параметров;
  • обеспечение простого, малозатратного техобслуживания.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

  1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
  2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
  3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
  4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Воздуховоды класса П и их конструктивные особенности

В этой статье мы остановимся и более подробно рассмотрим воздуховоды класса П и их конструктивные особенности.

Маркировка «П» расшифровывается как «Плотные

». Это, как правило, оцинкованные стальные воздухоотводящие трубы, основными требованиями эксплуатации к которым является, как можно понять, высокоплотные соединения и герметичные замки. Связано это с очень высокой мощностью насосного оборудования системы. Именно такие вентиляторы устанавливаются в дымо- и газовыводящих, аспираторных и отопительных системах.

Особенности конструкции воздуховодов оцинкованных класса П – замки на воздуховодах и фасонных изделиях промазываются силиконом для повышения герметичности. Фланцы из шинорейки и уголка изготавливаются без использования герметика и фиксируются на заготовке пуклевкой. Герметик наносится на углы офланцованных изделий и по всему периметру уже после установки фланца на заготовку.

Важно. При монтаже воздуховодов из стали повышенной герметичности (класс П) необходимо применять уплотнитель по поверхности фланцев

Именно тогда вся система воздуховодов будет соответствовать требованиям герметичности (класс плотный) согласно СНиП 41-01-2003.

В свою очередь такие системы являются обязательными для помещений класса А, где подразумевается перемещение достаточно больших объёмов легко воспламеняющихся жидкостей и газов, а так же для помещений класса Б с содержанием легковоспламеняющихся предметов, в том числе стружки, пыли, волокна, жидкостей и прочих веществ, возгорание которых происходит уже при температуре начиная от 28 градусов.

Полезные советы и примечания

Делая выводы по формулам или проводя вычисления в онлайн-калькуляторе, можно рассчитать, что скорость воздушных масс в сечении труб напрямую зависит от их габаритов. Чем меньше диаметр труб, тем больше будет скорость воздуха. Благодаря этому мы можем выявить несколько важных моментов:

  1. Строить воздуховоды небольших габаритов гораздо проще и удобней.
  2. Трубы малого диаметра стоят значительно дешевле, а цены на дополнительное оборудование (затворы и клапаны) снижаются.
  3. Расширение гибкости монтажа. Появляется возможность располагать воздуховоды, как требуется, поэтому подстраиваться под обстоятельства практически не приходится

Но при установке воздуховода малого диаметра важно помнить, что высокая скорость воздуха будет повышать давление на стены труб, а также сопротивление системы. Следовательно, понадобится вентилятор высокой мощности и возникнет потребность в других дополнительных элементах

Поэтому при работе с вентиляцией важно точно произвести все вычисления, чтобы экономия не привела к еще большим расходам или убыткам. Если строение не будет соответствовать вентиляционным стандартам СНиП, то его попросту не допустят к эксплуатации.

Расчет вентиляции (воздухообмена) онлайн

Хочу такой же калькулятор себе на сайт
Онлайн-расчет воздухообмена по людям
Количество постоянных рабочих мест:Более 2 часов непрерывно чел.
Количество посетителей:Менее 2 часов непрерывно чел.
Количество спортсменов: чел.
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена по кратностям
Объем помещения: м3
Кратность: 1/ч
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление тепла
Тепловыделение: кВт
Температура в помещении: °C
Температура приточного воздуха: °C
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление влаги
Влаговыделение: г/ч
Влагосодержание воздуха в помещении: г/кг
Влагосодержание приточного воздуха: г/кг
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление вредностей
Вредное вещество: CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол
Скорость выделения вредности в помещении: мг/ч
Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК мг/м3
Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде мг/м3
Расход воздуха: м3/ч

Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

  1. Этап первый . Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
  2. Этап второй . Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
  3. Этап третий . Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
  4. Этап четвертый . Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
  5. Этап пятый . Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

  • назначение помещения;
  • количество постоянно находящихся в сооружении людей;
  • температура и влажность воздуха в помещении;
  • количество работающих электрических приборов и норма выделяемого ими тепла;
  • тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

  1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
  2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
  3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
  4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
  5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
  6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
  7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Расчёт материалов для воздуховодов и фасонных частей

Имея площадь прямых участков, количество и тип фасонных изделий можем легко определить объём материала, который будет использован при их изготовлении. К примеру, для изготовления секции воздуховода круглого сечения диаметром 100 мм и длиной 1 м будет необходимо 0.314 м² жести.

Это легко вычислить по формуле:

π × D (100 мм = 0,1 м) × L (1 м) = 3,14 × 0,1 × 1 = 0,314 м².

Аналогичным образом вычисляется количество материала для прямых участков воздуховодов прямоугольного сечения.

Для расчёта фасонных изделий не существует определённых формул. Точнее, они есть: для каждой части фасонного изделия определённой формы отдельная формула. Но осуществлять их ручной расчёт нецелесообразно. Как правило, требуемое количество материала вычисляется эмпирически после изготовления лекал раскроя.

Процесс создания воздуховода круглого сечения методом намотки стальной спиральной ленты

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

  • ознакомиться с нормативными требованиями;
  • выбрать типа воздуховода;
  • определить нужный диаметр вытяжной трубы или размеры сечения;
  • рассчитать длину;

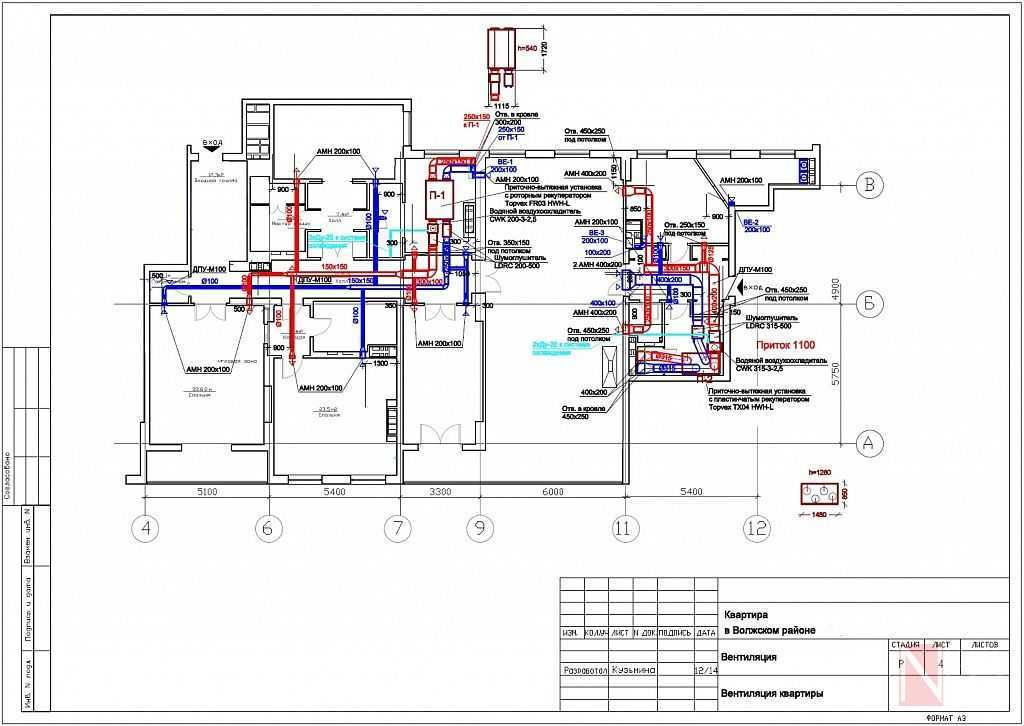

  • спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
