Шумоглушитель для вентиляции

Выбор устройства поглощения шума

До похода в магазин за шумоглушителем требуется выяснить, каков уровень громкости звуков, издаваемых вентилятором. Акустический расчёт, для которого применяется специальное оборудование, позволит определиться с площадью и длиной устройства. Выбирая шумоглушитель, нужно ориентироваться на необходимый показатель снижения шума, обусловленный уровнем громкости звуков в пределах допустимой нормы.

Трубчатые глушители советуют приобретать для вентиляции, у которой сечение воздуховода составляет около 50 см. А в систему с большим размером каналов разумнее монтировать пластинчатое устройство.

Чтобы не пожалеть о покупке глушителя для вентиляции, следует приобретать устройство длиной не более 2 м, поскольку больший размер приспособления станет причиной распространения шумов по косвенным путям. В случае необходимости монтировать именно трёхметровый глушитель, рекомендуется разделить устройство на 2 части и установить так, чтобы между ними оставался промежуток в 80–100 см, используемый для размещения гибкой вставки длиной 10–15 см.

Желательно делать выбор в пользу глушителя, в котором в качестве материала с перфорацией используется сталь или винипласт, а задача поглощения звука возложена на тонкое стекловолокно или хлопчатобумажную вату (обработанную антипиренами, предохраняющими от возгорания, и антисептическими средствами, останавливающими процессы гниения). Для вытяжных воздуховодов лучше приобретать устройства с минеральной ватой и стеклотканью внутри, а для приточных — что-либо иное, так как в такой системе частички ваты будут разлетаться и попадать в комнату.

Об эффективности работы шумоглушителя можно судить по таким критериям, как:

вид звукопоглощающего материала;
тип сопротивления продуванию защитной прослойки;
толщина пластин и расстояние между ними (чем больше просвет, тем хуже спасает от шума пластинчатый шумоглушитель);
длина пластин (лучше работает устройство с пластинами около 3 м);
скорость потока воздуха в свободном сечении устройства (с увеличением этого показателя глушитель функционирует хуже).

Какие шумы мешают нам жить

Грамотно спроектированная и монтированная вентиляция работает бесшумно

Воздействующие на ухо и нервную систему человека звуки имеют различную природу. Спектр звуковых колебаний, проникающих через стену от соседей, разнится от вентиляционного гула. Различные причины возникновения шумов в систем воздухообмена делят их на виды:

Воздушные. Источник генерации – работающее оборудование, в частности, вращение лопастей вентилятора в воздушном столбе.
Аэродинамические. Сопровождают прохождение воздушного потока в коленах, местах слияний разных вентиляционных ходов. Возникающие при этом турбулентные завихрения издают шум.
Технологические. Образуются при некорректной работе динамических узлов, частей оборудования, провоцирующих вибрацию в процессе работы. Шум, создаваемый приводом работающего вентилятора, передается стенкам воздуховода и распространяется по ним.

Методы снижения шума и их характеристики

Прежде чем говорить о способах снижения шума, следует найти источник, из которого этот шум исходит. Причин шума может быть несколько:

Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
Шум может быть и при неправильной установке воздуховода.

Во многих случаях можно выполнить шумоизоляцию воздуховода самостоятельно. Рассмотрим способы, которые помогут уменьшить шум:

Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.

Особенности монтажа звукоизоляции в вентиляционном коробе

Если вы решили произвести изоляцию вытяжки на кухне или другом помещении своими руками, то необходимо произвести подготовительные работы. Во-первых, нужно очистить поверхность конструкции от имеющейся грязи. Во-вторых, подготовить рабочий инструмент и материал для шумоизоляции. Из инструментов может понадобиться шпатель, нож, клей.

Теперь разберем особенности монтажа поэтапно:

Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
Материал крепится так, чтобы его отражающая сторона была наружу.
Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.

Используемые материалы

При монтаже шумоизоляционной прокладки или короба на установленную систему вентиляции необходимо учитывать степень звуконепроницаемости материала и место монтажа. Наиболее уязвимыми, громкими частями тоннеля вытяжки остаются:

места поворота;
часть тоннеля возле работающего оборудования;
места входа системы проточной вентиляции в общий воздуховод многоэтажного дома.

Самым востребованным материалом остается стекловолокно. Мягкими пластами обматывают воздушный тоннель, используя лист вибропоглотителя.

В местах поворота коллектора устанавливают глушители. В зависимости от формы вентиляционной трубы: квадратная, круглая, используют шумопоглотительные короба.

Распространенным материалом при самостоятельном ремонте остаются самоклеющиеся пластины изолонтейпа или аналога, пласт Изолона. Тонкий материал подходит для изоляции за счет того, что легко принимает форму трубы вентиляции.

Метод напыления полимерными материалами внешней части вентиляционной трубы снижает акустический шум на 60%. Он бесполезен, если необходимо сократить структурную ударную волну от вибрации трубы, которая передается по стенам и потолку.

Полиэтиленовые или резиновые маты, которые используются для изоляции, уменьшают структурные и воздушные шумы на 90%, материал рекомендован, если необходимо изолировать круглую шахту системы вентиляции.

Особенности монтажа изоляции звуков в вентиляционном коробе

Для звукоизоляции вентиляционного короба необходимо выполнить ряд подготовительных мероприятий. В работе понадобится:

Если в изоляционном материале используется клеевая основа, то проведение работ будет намного проще.

Подготовка шумоизолирующего материала

Непосредственно перед началом работ следует определиться с выбором толщины материала. Правильный расчет гарантированно поможет снизить уровень шума в помещении. В ходе подготовительных работ необходимо выполнить следующее:

Шумоизоляция вытяжки

Кухня – это помещение, в котором должна быть качественная и эффективная вентиляционная система. Именно здесь происходят различные процессы, в результате которых выделяется пар, влага и запах. Качественная вентиляционная система позволит восстановить оптимальные условия в короткое время.

Обеспечение комфортного пребывания на кухне можно достигнуть при частом включении вытяжки. Качественная шумоизоляция поможет снизить на кухне уровень шума до нормы, которая не навредит здоровью человека. Стоит понимать, что делать звукоизоляцию необходимо не на самой вытяжке, а лишь по воздуховоду. В зависимости от выбранных звукоизоляционных материалов степень понижения звука может быть разной.

Какие материалы можно использовать для уменьшения уровня шума

Шумоизоляция короба – работа не сложная и ее можно выполнить самостоятельно. Для звукоизоляции короба понадобятся:

Использование канальных установок для заглушения шума

Чтобы снизить шум в вентиляционном канале применяют шумоглушители. Как правило монтаж устройства осуществляется за источником шума. Шумоглушители могут быть трубчатыми и пластинчатыми. Чтобы получилось достичь максимальной шумоизоляции воздуховода, звукоизолирующие материалы устанавливают непосредственно сбоку конструкции, при этом не должно остаться ни одного пустого участка. Только в этом случае будет достигнут максимальный эффект.

Необходимый материал и инструмент

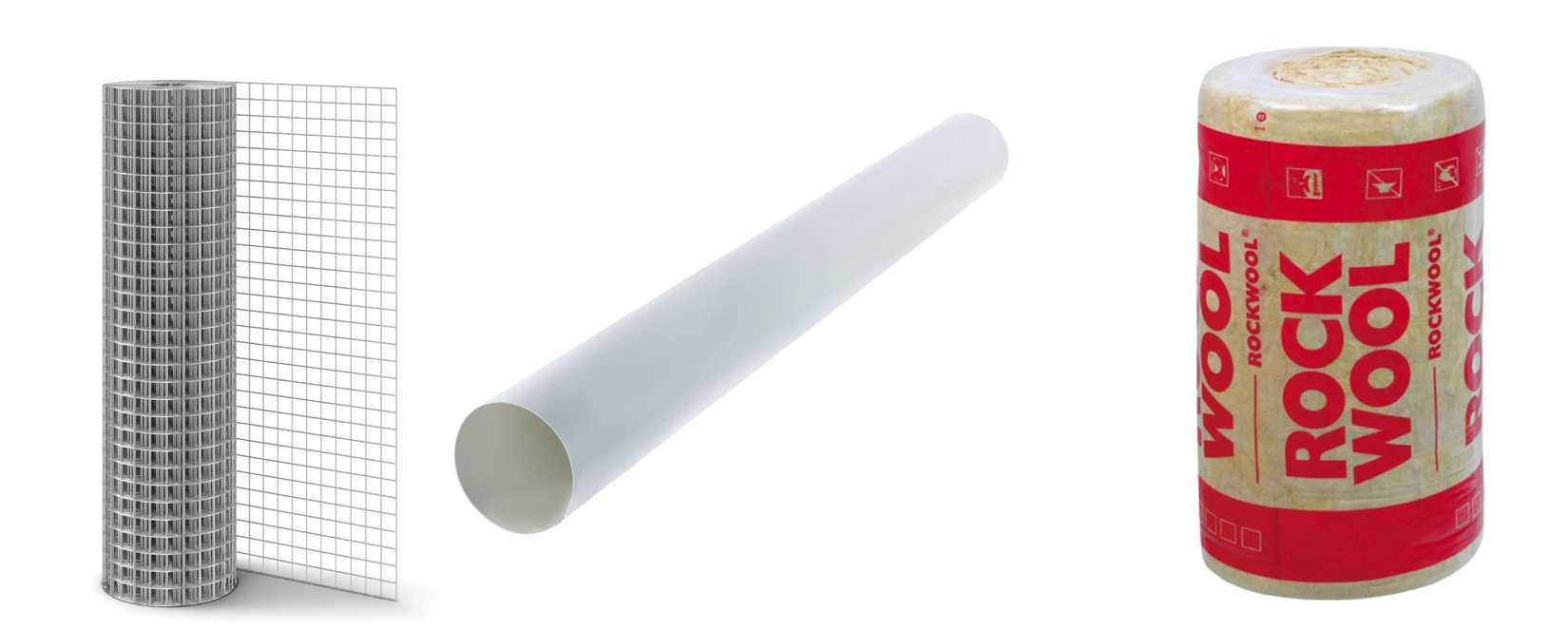

Для самодельного шумоглушителя потребуются следующие материалы:

оцинкованная сетка с ячейками 10×10, 20×20 или 30×30 мм;
вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
пароизоляционный материал длиной 1 п. м;
базальтовая вата от производителя в рулонах толщиной 50–100 мм;
алюминиевая клейкая лента;
санитарный герметик;
пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Выбор устройства поглощения шума

Сечение воздуховода менее 50 см не предусматривает монтаж пластинчатого устройства

От вида звукопоглощаемого материала зависит работа устройства

Об эффективности работы шумоглушителя можно судить по таким критериям, как:

вид звукопоглощающего материала;
тип сопротивления продуванию защитной прослойки;
толщина пластин и расстояние между ними (чем больше просвет, тем хуже спасает от шума пластинчатый шумоглушитель);
длина пластин (лучше работает устройство с пластинами около 3 м);
скорость потока воздуха в свободном сечении устройства (с увеличением этого показателя глушитель функционирует хуже).

Глушители шума

Борьба с аэродинамическими шумами ведет эффективно с помощью специального устройства, монтируемого внутри воздуховодов. Это шумоглушитель для вентиляции. Выпускается в широкой линейке размеров и различном конструктивном исполнении для установки в любой вид канала квадратной, прямоугольной, круглой формы. Выполняет задачу: образуя препятствие в виде многослойной прокладки из стекловаты (войлока, минваты) на траектории распространении звукового колебания, снижает его эффективность в несколько раз. Вместе со звуком снижается и скорость движения воздуха внутри канала. Глушитель прост в монтаже. Крепится специальными фиксаторами, входящими в комплект вместе с ним.

Глушитель шума

При разной эффективности устройств, связанной с разной формой и типом конструкции самоочевидно одно: любой из них, несомненно, снижает звуковое поле, но при условии правильной установки. Шумоглушители идеально подходят для помещений с повышенными требованиями к поддержанию тишины. Их допускается ставить по несколько штук в одном рукаве в ряд.

Изоляция самоклеющаяся для воздуховодов помещений

Хотелось отдельно остановиться на самоклеющемся утеплителе для вентиляции, как на очень удобном варианте проведения работ своими руками. В первую очередь необходимо обозначить, что это пенофол марки «С». С одной стороны вспененный полиэтилен отделан фольгой, с другой полиэтиленовой пленкой, на которую нанесен клеевой состав. Последний закрыт еще одним слоем пленки, которую перед установкой снимают.

Самоклеящийся теплоизоляционный материал просто подрезают под необходимый размер, который должен соответствовать периметру воздуховода, а затем закрывают им трубу, прижимая руками к ее поверхности. Края утеплителя складываются внахлест до 5 см и закрываются фольгированной лентой.

Методы снижения шума и их характеристики

Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
Шум может быть и при неправильной установке воздуховода.

Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.

Особенности монтажа звукоизоляции в вентиляционном коробе

Теперь разберем особенности монтажа поэтапно:

Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
Материал крепится так, чтобы его отражающая сторона была наружу.
Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.

Особенности работы шумоглушителей и шумоподавления

Работы по снижению уровня шума имеют ряд особенностей. В частности, те или иные меры по шумоподавлению имеют различный эффект на различных октавных полосах (в различных частотах).

Традиционно выделяют 8 октавных частот звуковых волн — 63, 125, 250 и 500 Герц, а также 1, 2, 4 и 8 килоГерц — соответственно, от низких частот к высоким. Наиболее легко «заглушить» высокие и средне частоты, наиболее трудно — низкие. Этот вывод легко подтверждается практикой.

Например, шум далеко идущего в тоннеле поезда метро всегда слышится как низкочастотный гул, потому что высокие частоты «заглушил» сам тоннель. Если включить электродвигатель, то будет один звук. Если при этом уйти в соседнюю комнату и закрыть дверь, то останется только низкочастотный звук от работающего электродвигателя. Опять-таки, высокие и средние частоты были «приглушены» стенами комнаты.

Как следствие, шумоглушители в системах вентиляции наиболее удачно снижают шум на средних и высоких частотах и слабо снижают его на низких частотах. Подтверждение этому можно найти в таблице 1, где приведены данные по снижению шума в различных октавных полосах различных шумоглушителей SystemAir.

Как видно из таблицы 1, наиболее эффективно шумоглушители работают на частоте 1 и 2 кГц и эффект от них весьма мал на низких частотах, например, 63 и 125 Гц.

Таблица 1. Снижение уровня шума в различных октавных полосах канальными шумоглушителями компании SystemAir.

Снижение уровня шума, дБ (октавные полосы частот, Гц)
	63	125	250	500	1k	2k	4k	8k
LDC 100-300	2	2	6	14	21	25	20	11
LDC 100-600	4	3	11	24	36	49	34	17
LDC 100-900	5	4	15	34	50	50	48	23
LDC 100-1200	6	5	19	45	50	50	50	29
LDC 125-300	2	2	6	13	16	20	15	10
LDC 125-600	3	3	9	23	30	40	22	14
LDC 125-900	4	4	12	33	45	50	30	17
LDC 125-1200	5	5	15	43	50	50	38	21

Из таблицы 1 можно сделать ещё один вывод: снижение шума не прямо пропорционально длине шумоглушителя. Действительно, шумоглушитель LDC 100-300 (то есть диаметром 100 и длиной 300 миллиметров) на частоте 500 Гц снижает шум на 14 дБ, а в два раза более длинный шумоглушитель LDC 100-600 снижает шум всего на 24дБ. Увеличение длины ещё в два раза даёт снижение шума на 45 дБ вместо 48 дБ.

Ответ кроется в том, что чем ниже уровень шума, тем сложнее его снижать. Изначальные данные сформированы для некоторых номинальных условий, но после одной итерации снижения шума каждая последующая будет давать всё меньший эффект. Именно поэтому и увеличение длины шумоглушителя приводит к увеличению эффекта шумоподавления, но эта зависимость не является пропорциональной.

Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;
Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм
трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.
В пластинчатом шумоглушителе пластины могут заменяться на новые

В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.

Монтаж огнезащитного покрытия WIRED MAT на воздуховод.

Элементы конструкции крепления огнезащитного покрытия.

Крепление с помощью приварных штифтов (игл). .- Для крепления приварных штифтов, на которые в последующем накладываются маты WIRED MAT, применяются аппараты конденсаторной сварки. Рекомендуемые производители:

Clim(Бельгия). Модели CDW 45-2 или PW-33
НВS(Германия) Модель CD1501
Soyer

— Штифты (иглы). Изготавливаются из гальванизированной стали с диаметром 2-3 мм и длиной 14 — 140 мм. Рекомендуется применение штифтов с медным покрытием. Применение специализированных игл CDF-ISOL позволяет приваривать иглы через изоляцию. Иглы должны быть прямыми, при необходимости их нужно выпрямить. — Шайбы изготавливаются диаметром 38 мм из гальванизированной стали. Посередине шайбы имеется крестообразный вырез, применяемый для фиксации огнезащитного покрытия ALU1 WIRED MAT 80 или ALU1 WIRED MAT 105 — Ручной инструмент: плоскогубцы, нож, алюминиевый скотч — Крепление с помощью бандажа или проволоки.

— Применяется вязальная проволока диаметром 1,2-2,0 мм, производимая по ГОСТ 3282-74. Проволока может производиться из гальванизированной, либо оцинкованной стали.

— Бандаж из ленты. Применяется металлическая гальванизированная или оцинкованная лента, выпускаемая по ГОСТ 3560-73. Толщиной не менее 0,8 мм и шириной 15-20 мм

Подготовка воздуховодов.

Воздуховоды, подлежащие огнезащите, необходимо подготовить к последующей огнезащитной обработке. Необходимо подготовить поверхность воздуховодов к сварке. Для этого поверхность очищают и обезжиривают (при необходимости). В случае использования грунтованных воздуховодов, место сварки для планируемых штифтов необходимо зачистить от грунта.

Раскрой огнезащитных матов ALU1 WIRED MAT 80 и ALU1 WIRED MAT 105

Производится раскрой матов ALU1 WIRED MAT 80 и ALU1 WIRED MAT 105 из расчета чтобы они целиком по периметру закрывали воздуховод. Допускается небольшой нахлест. При необходимости применения второго слоя надо учитывать, что второй слой должен укрыть место стыка первого слоя(стыки слоев не должны находится друг над другом).

Точки приварки игл.

Точки крепления игл выбираются, исходя из конструктивных особенностей воздуховода, учитывая размеры, конфигурацию и его сечение. Для прямоугольных воздуховодов при их горизонтальном расположении достаточно закрепить иглы с трех сторон. Для этого иглы привариваются на нижнюю и боковые плоскости. Допускается максимальное расстояние между иглами, не превышающее 350 мм. Расстояние от первого ряда игл до края воздуховода должно составлять не более 100 мм. Исходя из вышесказанного, количество игл составляет 9 шт. на 1 м². Рисунок 1. Рисунок 1.

Способы крепления матов

— Крепление матов WIRED MAT производится непосредственно через покрытие. Для этого применяются комбинированные штифты CDF и CDF-ISOL (игла уже соединена с шайбой). Рисунок 2. Рисунок 2.

— Иглы (штифты) привариваются к воздуховоду, затем на них накалывается (нанизывается) мат с последующей фиксацией блокирующими шайбами. Рисунок 3. Рисунок 3 — Крепление с помощью бандажей. Применяется бандаж из металлической гальванизированной или оцинкованной ленты толщиной 0,8–2 мм и шириной 15–20 мм, выпускаемой по ГОСТ 3560–73. Рисунок 4. Рисунок 4. Далее, необходимо заделать швы, места стыковки матов. Для этого на стыки наклеивают алюминиевый скотч. Затем маты сшиваются между собой при помощи гальванизированной проволоки.

Огнезащита несущих элементов крепления воздуховодов.

Огнезащита подвесов осуществляется тем же материалом, что и воздуховод. Для этого подвесы оборачиваются покрытием ALU1 WIRED MAT 80 и ALU1 WIRED MAT 105 с последующим креплением посредством проволоки. Допускается огнезащита подвесов с помощью цилиндров из каменной ваты Rockwool (ТУ 5762-010-45757203-01 с изм. 1,2) с внутренним диаметром 18 мм и толщиной стенки не менее 20 мм. Крепление цилиндра осуществляется металлическим бандажом или вязальной проволокой. Наряду с выше изложенным допускается применение огнезащитных материалов с пределом огнестойкости не ниже предела огнестойкости самого воздуховода.

Монтажные сопряжения с пересекаемыми негорючими преградами (стены, перекрытия и пр.).

Схемы узлов сопряжения воздуховодов с пересекаемыми ограждающими конструкциями показаны на рисунке 5. Рисунок 5.

Сопряжение воздуховодов со строительными конструкциями замоноличивается цементно-песчаным раствором.

Как работает канальный шумоглушитель

Канальный шумоглушитель служит для снижения уровня шума за счет прохождения через звукопоглощающие материалы, а также путём снижения колебаний в потоке воздуха.

Строго говоря, воздух проходит не через, а вдоль звукопоглощающих материалов, контактируя с ними (см. рисунок 2). От площади этого контакта зависит потенциал снижения шума в потоке. Именно поэтому канальные шумоглушители имеют несколько проходов для воздуха, каждый из которых с внутренней стороны покрыт шумопоглощающим материалом. Такой подход позволяет существенно повысить площадь контакта потока воздуха с шумопоглощающим материалом и обеспечить высокую эффективность.

Рисунок 2. Шумоглушитель и каналы с шумопоглощающим материалом внутри него.
