Характеристики провода пунп и причины опасности применения

Производители

Из полученного обзора пятерки крупнейших предприятий можно сделать вывод о том, что искать надо дальше на более мелких кабельных заводах. ПУГНП нашелся на Орловском кабельном заводе. К сожалению, на сайте этого предприятия не указаны цены для этой марки. Но зато понятно, что этот провод не относится к продукции премиум-класса, которая именуется как Voltex. Желающим получить цену от производителя придется обращаться с запросом непосредственно к менеджерам Орловского кабельного завода.

Но поскольку мы стараемся наиболее полно проинформировать наших читателей, поиск был продолжен, и в результате обнаружен интересный специализированный поисковик – БЫСТРОКАБЕЛЬ (bystrokabel.ru). Этим сайтом рекомендуем пользоваться при поиске наиболее интересных ценовых предложений на кабельно-проводниковую продукцию. Работать с поисковиком рекомендуется в рабочее время, поскольку серверы на некоторых предприятиях в иное время не всегда доступны.

Помимо множества поставщиков и производителей провода марки ПУГНП поиск показал интересный результат. Так, в г. Орле найден завод ПРОМЭЛ, который выпускает провод ПуГВВ до 450/750 В, но, тем не менее, называет эту марку как ПУГНП. Следовательно, у марки ПУГНП существует аналог – ПуГВВ, который можно купить взамен. То же самое можно найти и у других поставщиков – предлагается не сам ПУГНП, а его аналог. Это значит, что при покупке провода необходимо сверить марку провода с заводской биркой или документами от производителя.

Например, в ООО «Луки-Кабель» натурально ПУГНП-провод выпускается только в одножильном варианте. Для двух- и трехжильных проводов фактически делается подмена марки – взамен предлагается ШВВП. Учитывая авторитет этого производителя, остается сделать вывод о том, что различия между ШВВП и ПУГНП минимальны. Но в продаже у коммерческих структур марка ПУГНП предлагается как самостоятельная. В таком же виде она фигурирует и на сайте Орловского кабельного завода.

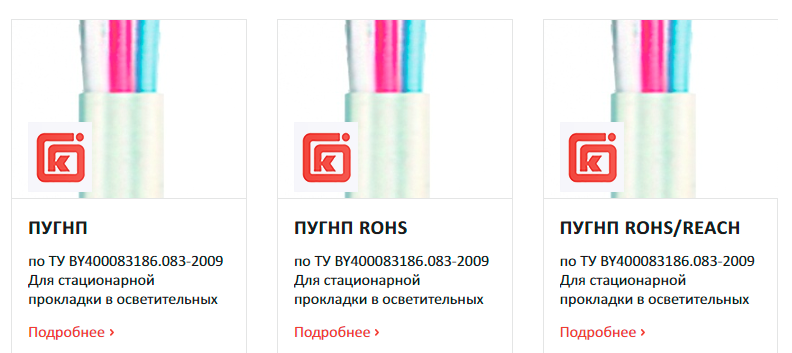

А на сайте ОАО «Беларускабель» удалось найти даже три разновидности провода ПУГНП:


Разновидности ПУГНП

Марки ПУГНП и ПУГНП RoHS – это провод, содержащий две жилы сечением (кв. мм) 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0. Марка ПУГНП RoHS/REACH – это провод, содержащий три жилы сечением (кв. мм) 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0. Отличительной особенностью изоляции этих марок обозначено отсутствие свинца в поливинилхлоридном пластикате, который использован для изоляции жил и наружной оболочки. Хотя в ОАО «Беларускабель» производят также ПВС и ШВВП, получить цены опять-таки не удалось по неизвестной причине.

Будем надеяться, что у читателя получится это сделать, в том числе при обращении к дилерам этого предприятия. Ассортимент разновидностей для марки ПУНГП у ОАО «Беларускабель» в несколько раз больше в сравнении с этой же маркой от Орловского кабельного завода и прочих производителей. Например, в г. Орле предлагаются только сечения 1,5, 2,5 и 4 кв. мм для двух- и трехжильных вариантов. Что касается цен, пришлось поискать у посредников. И вот что можно видеть:


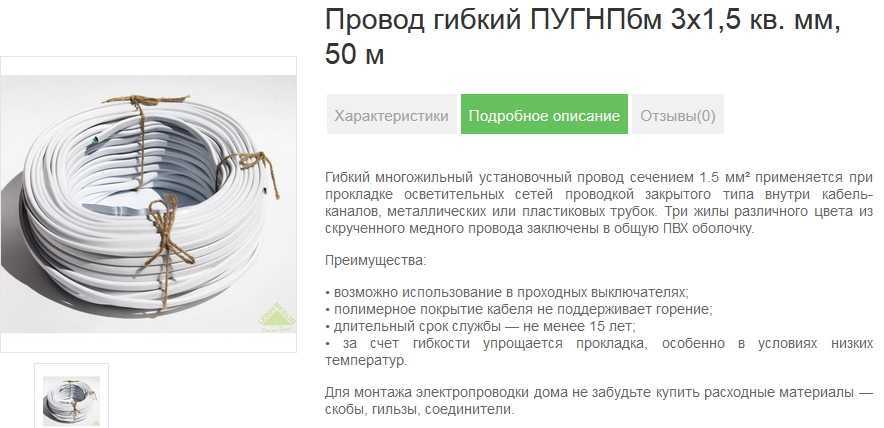

В сравнении с ПВС марка ПУНГП чуть дешевле


В сравнении с ПВС марка ПУНГП чуть дешевле

О ценовом противостоянии марок ШВВП и ПУГНП по прайсам продавцов сообщить читателям корректную информацию сложно. В большинстве прайсов эти марки просто объединяют и представляют, как полный аналог друг друга. По этой причине настоящий оригинальный провод ПУГНП лучше купить у производителей и дилеров, о которых было сообщено выше. Остается лишь более детально охарактеризовать эту марку.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

  • 1 мм2 – до 27,1 Ом/км;
  • 1,5 мм2 – до 12,1 Ом/км;
  • 2,5 мм2 – до 7,41 Ом/км;
  • 4 мм2 – 4,61 Ом/км.

Рабочие токовые нагрузки для проводов ПУГНП не описаны в их ТУ, поэтому в данном случае следует ориентироваться на требования ПУЭ:

  • для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
  • с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
  • с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

  • визуальный осмотр жил на качестве изоляции, количество жильных проволок и т.п.;
  • измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
  • измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Доступные методы контроля качества провода ПУГНП

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр.

Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.

Измерение конструкционных размеров.

Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.

Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Испытание на навивание после выдержки при пониженной температуре.

При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часапроводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.

Технические характеристики провода ПУНГП

Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.

Первичное назначение Освещение и запитка маломощной техники
Тип укладки Неподвижный
Предел напряжения в сети 250 В
Материал жил медь
Количество жил 2-3
Материал изоляции ПВХ-пластикат
Допустимая температура +50…-50 – рабочая с сохранением свойств
+70 – долговременный запас прочности
+80 – максимальный кратковременный нагрев
+15 – разрешен монтаж
-15 – допустимый минимальный показатель для укладки
Эластичность Радиус изгиба – от 10 диаметров проводника снаружи
Влажность воздуха в теплое время года 100 %
Тип изоляции Двухуровневая из ПВХ
Цвет обмотки Черный/белый с синим/красным маркером
Тип основы Цельные провода без скрутки
Жесткая
Популярные сечения жил 1,5 и 2,5 мм2
Упаковочный вес (по сечению) 2х1,5 – 50 кг/км
2х2,5 – 70 кг/км
2х4 – 110 кг/км
3х1,5 – 70 кг/км
3х2,5 – 100 кг/км
3х4 – 150 кг/км
Диапазон сечений Двухжильный – от 0,35 до 6 мм2
Трехжильный – от 0,35 до 4 мм2
Срок эксплуатации 15 лет

Некоторые изготовители указывают гарантийный срок эксплуатации 2 года.

Аналоги, которыми можно заменить ПУНП

Если вышеприведенные аргументы подвигли вас к выбору более дорогостоящей, но соответствующей заявленным параметрам марки кабельно-проводниковой продукции взамен ПУНП, обратите внимание на такие аналоги, представленные на отечественном рынке:

  • кабель ВВГ – имеет достаточно богатое разнообразие в исполнении, марка представлена круглыми и плоскими моделями с различным числом жил, сечением, огнеупорностью и прочими функциями. Соответствует куда более жестким требованиям при изготовлении.
  • кабель NYM – характеризуется тремя слоями изоляции – вокруг токоведущих элементов, наружной оболочки и мелонаполненной резиной между ними, каждый из которых отличается защитными параметрами. Существенным преимуществом является его соответствие европейским стандартам.

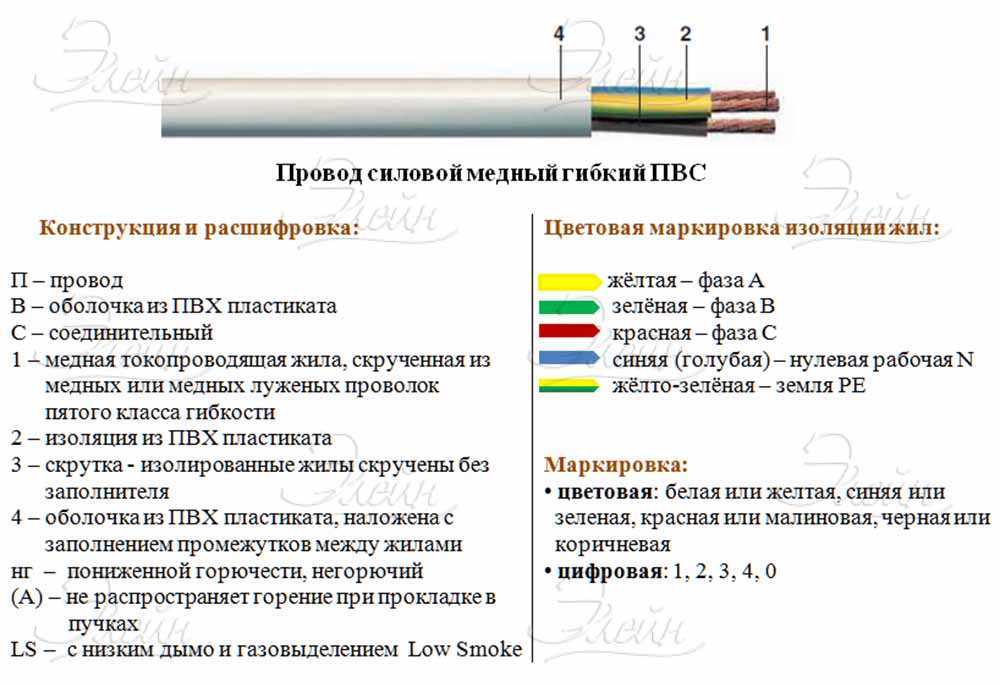

  • провод ПВС – токоведущая жила у этой марки имеет многопроволочную структуру, а изоляция изготавливается из двух слоев поливинилхлорида.

ПУНП и ВВГнг: что выбрать

Достаточно часто, недобросовестные продавцы электротоваров, пытаются под видом качественного товара, продать несоответствующую стандартам продукцию. В данном случае, это относиться к проводникам с маркировкой ПУНП и ВВГнг.

Стоит понимать, что провод ПУНП, совершенно неконкурентоспособен по качеству проводу ВВГнг. Все это видно из технических характеристик ВВГнг.

Характеристики провода ВВГнг:

  • Винил – В;
  • Винил – В;
  • Голый – Г;
  • Не горючий – нг.

Важно понимать, что данный представитель кабельной продукции, изготовлен согласно требованиям ГОСТ. Согласно которым жилы имеют определенное сечение, а изоляционное покрытие отвечает правила пожарной безопасности

Кабель ВВГнг, легко отличить от ПУНП, так как он имеет круглую форму. Жилы кабеля выполнены из меди. Изоляционный слой изготовлен из ПВХ.

Рабочее напряжение кабеля ВВГнг 600 – 1000 Вольт, с частотой переменного тока 50 Гц.

Допустимый нагрев жил при работе не должен превышать температуру 700С.

Диапазон рабочих температур провода варьируется от – 50 до + 500С.

Данный кабель используют в бытовых и общественных электросетях. Прокладка кабеля производится как внутри помещений, так и на улице. Стоит отметить, что при открытой прокладке кабеля, лучшим вариантом будет использовать кабель – канал и гофру.

Срок службы кабеля ВВГнг достигает 30 лет с момента производства.

Условия монтажа и эксплуатации провода ПУГНП

Как соединить телевизионный кабель

Провод монтируют в помещениях с температурой окружающего воздуха не ниже – 150С. Ограничение температурного режима монтажа связано с тем, что при более низкой температуре поливинилхлоридное покрытие становится хрупким и может потрескаться.

Минимальный изгиб ПУНГ, рекомендованный специалистами, не должен быть равен менее десяти внешних диаметров кабеля. Максимальный срок службы проводной продукции этого типа неограничен.

При скрытой проводке кабель укладывают в заранее прорубленные штробы вертикальных ограждений помещений. Каналы заделывают шпатлёвкой с последующим финишным покрытием.


Скрытая электропроводка

Открытая проводка предполагает укладку проводов в пластиковые короба. Они рассчитаны на определённый ряд одновременно уложенных кабелей.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Описание и конструкция

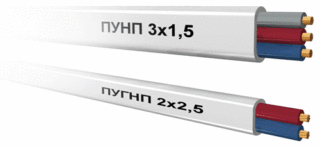

Внешнее отличие проводов ПУНП и ПУГНП

Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.

Расшифровка аббревиатуры:

  • П – название «провод»;
  • УН – универсального назначения;
  • Г – гибкий;
  • П – плоский.

В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:

  • 2-х или 3-х токопроводящих жил многопроволочной скрутки;
  • изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
  • общего изоляционного слоя из ПВХ толщиной 0,5 мм.

Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.

Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.

Технические характеристики провода ПУГНП

В основном предназначен для бытового применения

Конструктивно состоит из двух или трёх многожильных медных проводников в поливинилхлоридной (ПВХ) изоляции, расположенных параллельно друг другу. Проводники заключены в общую ПВХ оболочку.

Рекомендуется использовать в наружной и скрытой проводке напряжением до 250 вольт. При наружном применении необходимо заключать в гибкий изоляционный негорючий шланг.

Норма на поперечное сечение в ТУ 16.К13-020-93, по которым выпускается провод, имеет допуск «минус» 30 %. Производители пользуются этим в целях экономии меди. Поэтому при выборе сечения провода по максимальной токовой нагрузке необходимо обязательно это учитывать. В противном случае неправильный выбор может привести к перегреву проводки и её возгоранию. Поэтому лучше выбирать с двухкратным запасом, чтобы не ошибиться с диаметром и толщиной изоляции.

Не соответствует провод ГОСТу и по минимальной толщине изоляции многожильных проводов(0.4мм) По ТУ её допускается делать толщиной 0.3 мм.

Основные параметры:

  • напряжение электрической сети 250 вольт частотой 50 Гц;
  • предельный диапазон температур от минус 15 до плюс 50 градусов Цельсия;
  • максимальный допустимый нагрев проводов 70 градусов Цельсия;
  • минимальное поперечное сечение 1мм2;
  • максимальное поперечное сечение 4 мм2;
  • максимальное количество жил 3;
  • срок эксплуатации 15 лет.

Прокладка на улице и под землёй нежелательна. Но в случае такой необходимости провод требуется помещать в гофрированный шланг или трубу. В общем, провод нужно использовать исключительно в слаботочных сетях для подключения бытовых приборов, ненагруженных осветительных сетей, и термопар, контрольно-измерительной аппаратуры и автоматики. Скорее пугнп можно отнести по конструкции к электрическим шнурам. В дальнейшем в статье я буду называть их «шнурами», заключив слово в кавычки. Иначе, как тогда называть провода в составе пугнп? Проводниками?

Итак, «шнуры» пугнп бывают нескольких видов:

  • пугнп 2х0.75 пунгп 2х1.0 пунгп 2х1.5 пунгп 2х2.5; пунгп 2х4.0.
  • пунгп 3х0.75; пунгп 3х1.0; пунгп 3х1.5; пунгп 3х2.5; пунгп 3х4.0,

где первая цифра количество проводов в «шнуре», а вторая цифра сечение провода в мм2

В двухжильных «шнурах» нулевой провод окрашен в синий цвет, а в трёхжильных нулевой имеет зелено-жёлтый цвет.

Допустимые токи нагрузки приведены в таблице:

Номинальное сечение,мм 2 Допустимый ток нагрузки, А
с двумя жилами с тремя жилами
1,5 19 19
2,5 27 25
4 38 35

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС

Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

В чем заключается опасность провода ПУНП

Статистика пожаров показывает, что количество возгораний из-за неисправных электроприборов, розеток и других устройств составляет около 40% от общего количества возгораний электротехнических изделий. БОльшая часть причин аварий приходится на кабельно-проводниковую продукцию. Причины этого в неправильном выборе сечения токопроводящих жил, устройств защиты и некачественных кабелях, изготовленных с заниженным сечением и изоляцией, сделанной из вторсырья.

Самыми известными марками кабельно проводниковой продукции ненадлежащего качества являются ПУНП и АПУНП, изготовленные не по действующему ГОСТу, а по отменённым техническим условиям. Несмотря на то, что ТУ 16.К13-020-93 давно отменены, некоторые производители продолжают ими пользоваться и производить кабель ПУНП, но под другим названием и он продаётся на оптовых базах и даже некоторых магазинах.

Есть ряд причин, по которым провод ПУНП запрещен к выпуску и эксплуатации.

1. Заниженное сечение жил

Провода ПУНП не отвечают условиям действующих нормативов по требованиям к сопротивлению токопроводящих жил. Так изготовление провода ПУНП по ТУ 16.К13-020-93 не соответствует ГОСТ 22483-77, в котором прописаны требования к токопроводящим жилам проводов и кабелей.

По отменённым техусловиям для экономии материала и уменьшения себестоимости провода допускается выпуск кабелей с заниженным сечением токопроводящей жилы на 30% от указанного. Естественно, большинство производителей именно так и поступают.

В частности, медная жила сечением 2,5мм и, согласно ПУЭ, рассчитанная на номинальный ток при открытой прокладке 30А, может иметь реальное сечение 1,75мм и перегреваться при токе выше 25А.

В результате электропроводка, выполненная этими проводами, будет перегреваться, изоляция станет мягкой или даже расплавится. Это приведёт к короткому замыканию и пожару.

2. Толщина оболочки и изоляции жил

Согласно требованиям действующего ГОСТа толщина изоляции должна быть не менее 0,4-0,5мм. Этого достаточно для обеспечения длительной безаварийной работы оборудования. В отличие от этих стандартов, ТУ 16.К13-020-93 допускают изготовление проводов с изоляцией толщиной 0,3мм.

Такая оболочка легче повреждается при монтаже и размягчается в случае перегрева.

3. Изоляция из горючего материала

Изоляция и оболочка кабелей марок ПУНР, ТРБН и других, изготовленная из полиэтилена, является легковоспламеняемой. Из-за этого перегрев или замыкание в одном месте приводит к воспламенению всего провода.

Вопрос о недопустимости изготовления и продаж продукции с изоляцией из этого материала неоднократно обсуждался на заседаниях членов Ассоциации «Электрокабель».

Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010

ГОСТ 6323-79 ТУ16-705.501-2010 ГОСТ 6323-79 ТУ16-705.501-2010
ПВ1 (без оболочки, сечение 0,5-95,0 мм2 ПуВ (без оболочки, сечение 0,5-400, мм2) ППВ (плоский, без оболочки) ПуВВ (плоский, в оболочке)
ПВ2 * — АПВ**
ПВ3 *- АППВ** *** —
ПВ4 (без оболочки, сечение 0,5-10,0 мм2) ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 ПуГВВ (плоский, в оболочке, гибкий)

*Рекомендуется применять провод марки ПуГВ

**Провода с алюминиевыми жилами к производству не предусмотрены

***Рекомендуется применять провод марки ПуВВ

Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:

Кабель ПУГВ, медный, одножильный, класс гибкости 5
Номинальное сечение жилы, мм2 Максимальные наружные размеры, мм Электрическое сопротивление жилы, Ом/км, не более Расчетная масса, кг/км
0.5 2.5 39 8.9
0.75 2.7 26 11.9
1 3 19.5 14.6
1.5 3.5 13.3 21.6
2.5 4.6 7.98 36.2
4 5.2 4.95 51.3
6 6.1 3.3 72.9
10 7.8 1.91 120.9
16 9.1 1.21 185.7
25 10.9 0.78 289.4
35 11.7 0.56 387.3

Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:

Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А
Сечение токопроводящей жилы, мм2 Для проводов проложенных
Открыто В одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0.5 11
0.75 15
1 17 16 15 14 15 14
1.5 23 19 17 16 18 15
2.5 30 27 25 25 25 21
4 41 38 35 30 32 27
6 50 46 42 40 40 34
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250

Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.

Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:

Номинальное сечение жилы, мм Номинальная толщина изоляции, мм
От 0,5 до 1,0 включ. 0.6
1.5 0.7
от 2,5 до 6,0 0.8
10,0 и 16,0 1
25,0 и 35,0 1.2
50,0 и 70,0 1.4
95,0 и 120,0 1.6
150 1.8
185 2
240 2.2

Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:

  • Прилегание ПХВ к меди и беспрепятственное удаление пластика;
  • Ровную, плотную поверхность пластика без пор, вмятин, трещин;
  • Растяжение до наступления разрушения – 150%;
  • Радиус изгиба выполняется от пяти диаметров изолированного проводника.

Температурные характеристики:

  • Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
  • Рабочий долговременный нагрев , до °С: +70;
  • Кратковременный, до 8 часов, нагрев допускается, °С: +80;
  • Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
  • Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
  • Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.

Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.

Область применения

Опасный согласно отзывам специалистов и потребителей электрический провод марки ПУНП может использоваться в следующих целях:

  1. для подключения розеток в силовой линии домашней электропроводки (размер 3х2,5);
  2. для подключения стационарного освещения в домах и квартирах (3х1,5);

Видео обзор проблемы использования данного проводника

Вот мы и рассказали, где применяется провод марки ПУНП и чем заменить его рекомендуют опытные электрики

Последнее, о чем Вам осталось рассказать, и, наверное, самое важное – почему нельзя использовать данный проводник в бытовых целях, не говоря уже о промышленных!

Технические характеристики и область применения

Номинальные ТТХ у этого кабеля следующие:

  • максимальное напряжение — 250 В переменного тока;
  • частота тока — промышленная, 50 Гц;
  • эксплуатационный диапазон температур — от –15 до +50 градусов Цельсия;
  • максимальная температура нагрева — 70 градусов;
  • максимум срока службы — 30 лет (на практике обычно гораздо меньше).

Как видим, универсальностью тут и не пахнет. Этот провод имеет довольно узкий диапазон температур, при которых его можно использовать, и очень узкий диапазон по вольтажу, ограничивающий его применение однофазной бытовой сетью. В 90-х годах он довольно часто использовался для подключения домашних розеток и приборов освещения, и, в принципе, это все, на что он способен.

Прокладка — исключительно в кабель-каналах или в гофрированных трубах. ПУНП не имеет совершенно никакой защиты, более того — он гибкий, а это значит, что его оболочка довольно мягкая. Он легко может быть поврежден.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
