Насосная станция или скважинный насос: факторы, влияющие на выбор оборудования

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
5. Проверять износ фильтра, при наличии повреждений заменить.
6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время.

Название поверхностных насосов выбрано, чтобы подчернить их отличие от погружных. По конструкции они представляют собой обычные электрические насосные агрегаты центробежного типа.

Центробежная конструкция может быть представлена в нескольких вариантах: эжекционный, вихревый, с увеличенным зазором крыльчатки для грязной воды и другие варианты.

Основная сфера применения — забор воды с поверхности или с небольшой глубины. Они очень удобны в местах у открытых водных источников.

Сравнительные характеристики

В таблице приведены сравнительные характеристики погружного, полупогружного и поверхностного насосов.

Погружной насос	Полупогружной насос	Поверхностный насос
Надежность	Невысокая. Мотор, а также торцевые уплотнения испытывают химический износ. В результате возможно попадание жидкости в мотор.	Высокая. Мотор, а также торцевые уплотнения, не соприкасаются с жидкостью. Опасности попадания жидкости в мотор нет.	Средняя. Необходим контроль мотора и всех составляющих частей перед запуском двигателя.
Ремонтопригодность	Низкая. В случае поломок необходимо ждать специальных запасных частей, так как конструкция мотора и уплотнений специфическая. Для ремонта требуется извлечение насоса из жидкости, или емкости, что увеличивает временные затраты.	Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения.	Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения.
Мобильность	Возможность быстрого перемещения, самостоятельного монтажа, установки практически на любой поверхности.	Необходимы крепления для монтажа, а также специальные подъемные механизмы, без которых установка усложняется в разы.	Легко монтируется на подвижной раме или легкой тележке.
Цена	В результате использования мотора погружного насоса стоимость выше остальных агрегатов в 1,5 — 3 раза.	Относительно невысокая стоимость.	Относительно невысокая стоимость.
Температура перекачиваемой жидкости	Осуществляется охлаждение двигателя, что ограничивает температуру до + 90 градусов.	Насос способен перекачивать жидкость температурой выше + 450 градусов. Это обусловлено тем, что двигатель расположен вне жидкости.	Двигатель не погружен в жидкость, однако температура перекачиваемого материала не более 260 градусов.
Простота монтажа	Высокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно.	Средняя. Необходимы специальные монтажные крепления. Проводятся работы по закреплению насоса на крышке резервуара специальными болтами.	Высокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно.
Глубина всасывания/погружения	Не ограничена	До 6 м. Изготовление насоса большей длины производится под заказ.	До 8 метров. При большой длине патрубка в горизонтальной части или высокой удаленности насоса от источника, длина сокращается.
Создаваемый напор	До 100 м — одноступенчатым насосом, до 3 000 м — многоступенчатым.	До 160 м — одноступенчатым, до 2 000 м — многоступенчатым.	До 77 м максимум.
Подача насоса	Не более 7000 м3/ч.	Не более 90 000 м3/ч.	Не более 1200 м3/ч.

Отличие полупогружного и погружного, как можно сделать вывод, не слишком большое. Разница в принципе монтажа является существенной в том случае, когда необходимо осуществлять перекачку жидкости с большей глубины, с которой не справится полупогружной насос. А выбирая, поверхностный или погружной насос необходимо приобрести, учитывают все параметры жидкости и скважины.

Виды

Конструкции можно разделить на два типа:

1. Вихревые — отличаются компактными габаритами, что делает их мобильными, способностью создавать давление большее, чем у центробежных (при тех же размерах и мощности). Негативным моментом является низкий КПД (около 0,45). Нежелательно устанавливать этот вид насосов в скважинах с песчаным дном, примеси забиваются в конструкцию, выводя ее из строя.
2. — способны работать даже в условиях воздушных пробок, а это предпочтительнее для дачников. Глубина, на которой они могут быть использованы ограничивается отметкой в десять метров. Этот вид имеет большее количество ступеней, что увеличивает его стоимость.

Пример работ по установке насоса показан в видео:

Почему насос для перекачивания воды из скважины работает рывками: причины

Рассмотрим ключевые причины такого поведения насоса и определим, что делать при работе насоса с перебоями:

Причина	Решение
Снижение уровня воды в источнике. Если в скважине недостаточно жидкости, которую насос должен перекачивать, устройство будет работать некорректно. Если ваш насос не автоматизирован на защиту от работы «всухую», в таком режиме он может не просто выйти из строя, а сгореть.	В этом случае нужно немедленно отключить насос от сети. Во избежание в дальнейшем подобных неисправностей лучше дополнить скважинный насос автоматикой. С ее помощью насос будет отключаться при снижении необходимого уровня воды в скважине.
Проблема в реле давления или выход из строя автоматического управления. Если один из этих конструктивных элементов работают неисправно, насос не сможет выполнить поставленные задачи по перекачиванию воды.	Необходимо заменить неисправный механизм.
Перепады напряжения в сети. Из-за сбоев в сети может прослеживаться нестабильная работа насоса.	Проще и выгоднее всего установить стабилизатор напряжения, с которым вы предотвратите подобные неполадки и сможете продлить эксплуатационный срок насоса.
Проблемы с давлением в гидроаккумуляторе. Если причина заключается в минимальном значении или отсутствие давления, насосы для воды работают нестабильно. Они будут периодически включаться и выключаться. Это чревато большими нагрузками на двигатель, что приведет к его поломкам.	Нужно отрегулировать давление гидробака.
Деформация мембраны в гидробаке. В этом случае по аналогии с предыдущей неисправностью фиксируется постоянное включение и выключение насоса.	Нужно проверить состояние мембраны. Это можно сделать двумя способами: Постучите по корпусу насоса. Если излучается приглушенный звук, это свидетельствует о разрыве мембраны. Попробуйте воздействовать на ниппель подкачки. Если из него будет прослеживаться вода, мембрана порвана. В любом случае, если причина работы насоса рывками связана с мембраной, потребуется ее замена.

Особенности установки и подключения

Перед началом монтажа важно правильно выбрать место. Корпус находится на поверхности, поэтому оборудование подвержено влиянию атмосферных явлений

Если вода попадет в электрические узлы, возможно замыкание. Поэтому агрегаты устанавливают в закрытых теплых помещениях, где температура зимой выше 0 градусов. Должна быть вентиляция, чтобы не образовывался конденсат при разнице температур жидкости и воздуха в помещении.

Если насосом планируется пользоваться только летом, его можно держать на улице под навесом, чтобы дождь не попадал на корпус. Многие обустраивают приямок или кессон недалеко от источника воды. Это требует дополнительных затрат и времени: нужно обязательно выложить сверху глиной, чтобы осадки не затопили.

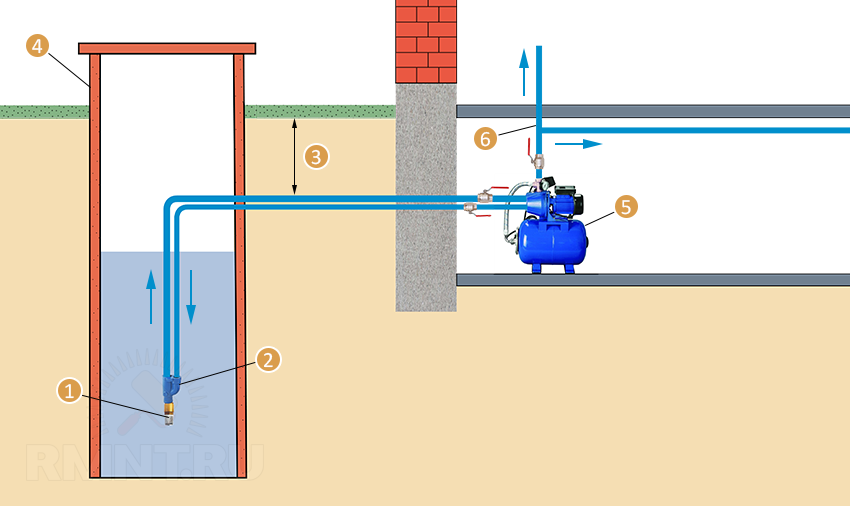

Схема подключения поверхностного центробежного насоса:

1. Присоединяют трубу с обратным клапаном и фильтром, которую планируется опускать в воду.
2. Опускают конец в скважину до уровня жидкости.
3. Заполняют систему водой. Нужно, чтобы все воздушные пробки были исключены.
4. Включают насос в сеть.
5. Подсоединяют выпускную трубу или шланг для полива.

Можно включать и тестировать устройство.

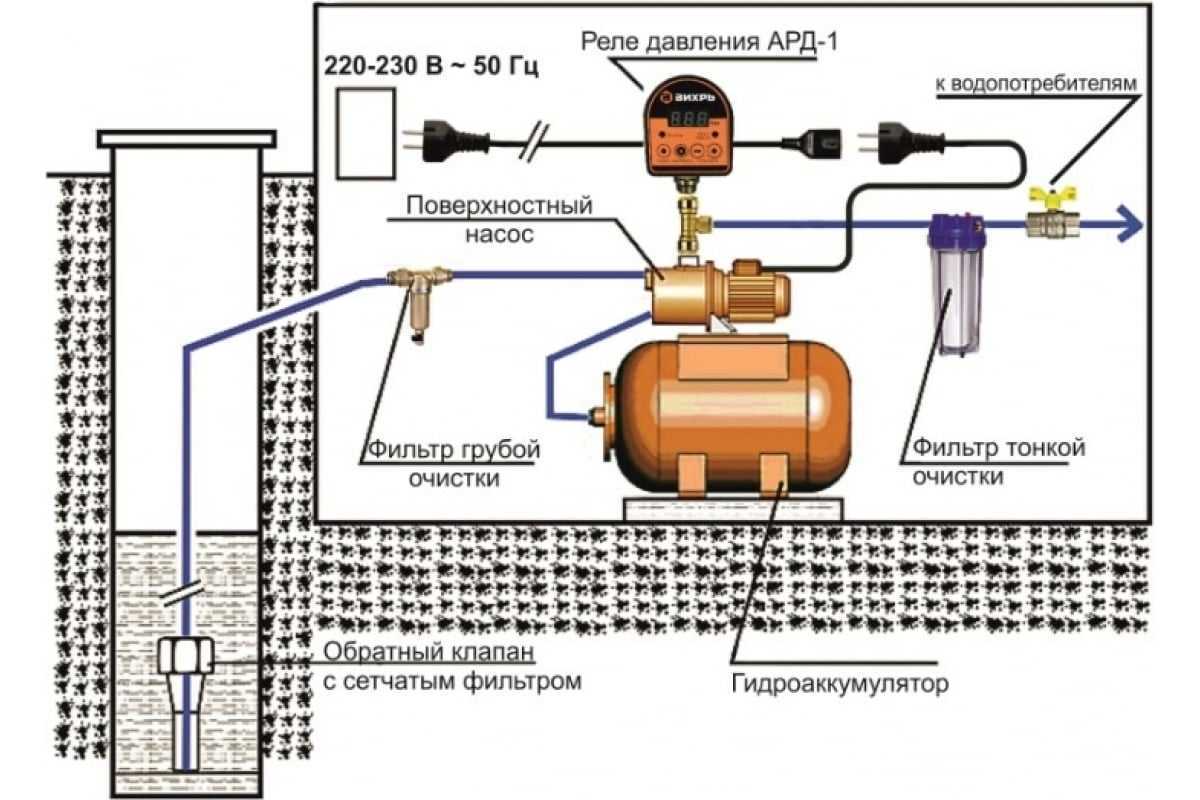

Что такое насосная станция?

Это бытовая установка, состоящая из насоса, гидроаккумулятора или накопительного бака, реле управления или поплавкового механизма, фильтра, обратного клапана, который не позволяет воде возвращаться в скважину после выключения насоса, и подающих шлангов. Некоторые более дорогие агрегаты имеют разные функции защиты – от работы «на сухую» и перегрева.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Принцип работы прибора следующий:

1. После открывания крана насос начинает закачивать воду в гидробак, который имеет специальную резиновую мембрану для поддержания в нём определённого давления.
2. Когда давление в гидроаккумуляторе достигает установленного максимума, срабатывает реле и отключает насос. После этого подача воды к потребителю осуществляется за счёт давления, которое создаётся в ёмкости.
3. По мере того, как вода из бака вытекает, давление понижается. Когда оно достигает установленного минимума, датчик снова запускает насос.
4. Если уровень водопотребления небольшой электродвигатель не включается.

Бытовые насосные установки способны транспортировать воду на расстояние 250-300 м. При увеличении расстояния снижается напор в трубах.

Устройство и принцип работы центробежных насосов

Широкое распространение центробежных насосов в быту и промышленности обусловлено их высокими эксплуатационными характеристиками и простотой конструкции. Для правильного выбора установки рассмотрим устройство центробежного насоса и основные типы.

Устройство насоса

В спиралевидном корпусе агрегата на валу находится рабочее колесо (или несколько у многоступенчатых насосов). Оно представляет собой передний и задний диски (или только задний), между которыми находятся лопасти.

Прокачиваемая жидкость с помощью всасывающего (принимающего) патрубка подается в центральную часть колеса. Вал приводится во вращение электродвигателем. Вода за счет центробежной силы выталкивается от центра рабочего колеса к его периферии. Тем самым в центре колеса создается разреженное пространство, область низкого давления. Это способствует притоку новой воды.

На периферии рабочего колеса наоборот: вода, находясь под давлением, стремится выйти через нагнетающий (отдающий) патрубок в трубопровод.

Типы центробежных насосов

1. По количеству рабочих колес (ступеней) центробежные различают:
   • одноступенчатые – модели с одной рабочей ступенью (колесом);
   • многоступенчатые – с несколькими колесами на валу.

1. По количеству дисков рабочего колеса :
   • с передним и задним дисками – они используются для сетей низкого давления или перекачки густых жидкостей;
   • только с задним диском.

1. По расположению установки во время работы :
   • горизонтальные;
   • вертикальные.

1. По величине создаваемого давления воды центробежные насосы бывают:
   • низкого (до 0,2 МПа) давления;
   • среднего (0,2-0,6 Мпа) давления;
   • высокого (от 0,6 Мпа давления).

1. По количеству и расположению всасывающих патрубков :
   • с односторонним всасыванием;
   • с двухсторонним всасыванием.

1. По скорости вращения установки :
   • быстроходные (высокоскоростные) – в этих моделях крыльчатка находится на втулке;
   • нормального хода;
   • тихоходные.

1. По способу вывода жидкости :
   • модели со спиральным выходом – в них водные массы выводятся непосредственно с периферии лопаток;
   • с лопастным выходом – жидкость выходит через направляющий аппарат с лопастями.

1. По своему назначению :
   • канализационные;
   • водопроводные и т.д.

1. По способу соединения установки с приводящим электродвигателем :
   • с помощью привода шкива или редуктора;
   • с помощью муфт.

1. По расположению установки во время работы :
   • поверхностные (наружные) насосы – при работе они располагаются на поверхности земли, а в резервуар (выгребную яму, приямок и т.д.) опускается водозаборный рукав;
   • погружные центробежные модели – такие устройства рассчитаны на погружение в перекачиваемую жидкость;

Виды рабочих колес центробежного насоса

Рабочее колесо – одно из важных частей центробежного насоса. В зависимости от мощности агрегата и места его работы они различаются:

1. по материалу :
   • чугун, сталь, медь применяется для изготовления колес, работающих в неагрессивных средах;
   • керамика и подобные материалы – при работе насоса в химически активных средах;

1. по способу изготовления :
   • клепаные (используются для маломощных насосов);
   • литые;
   • штампованные;

1. по форме лопастей :
   • с прямыми лопастями;
   • загнутые в сторону, противоположную направлению вращению рабочего колеса;
   • загнутые в сторону вращения рабочего колеса.

Форма лопастей влияет на напор воды, создаваемый агрегатом.

Рабочий вал

Это наиболее восприимчивая к повреждениям во время работы часть установки. Он нуждается в точной балансировке и центровке. Материалы, из которых изготавливается вал:

• кованая сталь;
• легированная сталь (для установок, работающих с повышенными нагрузками);
• нержавеющая сталь (для использования в агрессивных средах).

• жесткие (для нормальных режимов работы);
• гибкие (для повышенных оборотов);
• соединенные с валом приводящего электродвигателя (применяются для бытовых моделей насосов).

Принцип действия центробежного насоса, а также схема центробежного насоса одинакова для всех видов агрегатов. Он основан на силовом воздействии вращающихся лопастей на поток перекачиваемой жидкости с передачей ей механической энергии от рабочего механизма. Различия типов установок заключаются в их мощности, создаваемом напоре воды и исполнении.

Причины неисправности

Владельцы скважинных насосов наиболее часто сталкиваются с такими неисправностями:

• Устройство перестало выкачивать воду из скважины. Любая дешевая техника ломается в кратчайшие сроки. Другие комплектующие установленной системы водоснабжения нередко могут быть повреждены в связи с подобными проблемами;
• Насос при погружении в скважину не функционирует. Нередко причиной неисправности могут стать проблемы с тросом. Желательно устанавливать на насос нержавеющий фиксирующий трос, чтобы он мог прослужить как можно дольше;
• Устройство работает с перебоями, постоянно появляются какие-то шумы. В таком случае желательно оборудовать систему защиты от сухого хода. Желательно своевременно смазывать все комплектующие. Без соблюдения таких простых правил моет образоваться эрозия в рабочих системах у винтов, либо колес;
• Гидроудар возникает по причине проблем с работой обратного клапана. В подобных ситуациях нужна замена этого устройства;
• Обратный клапан вышел из строя, и насос перестал функционировать;
• Мембранный аккумулятор вышел из строя, в проводке возникли определенные неисправности.

Техника может перегреваться, если будет работать «всухую». Шланг скважинного насоса тоже нужно осматривать время от времени.

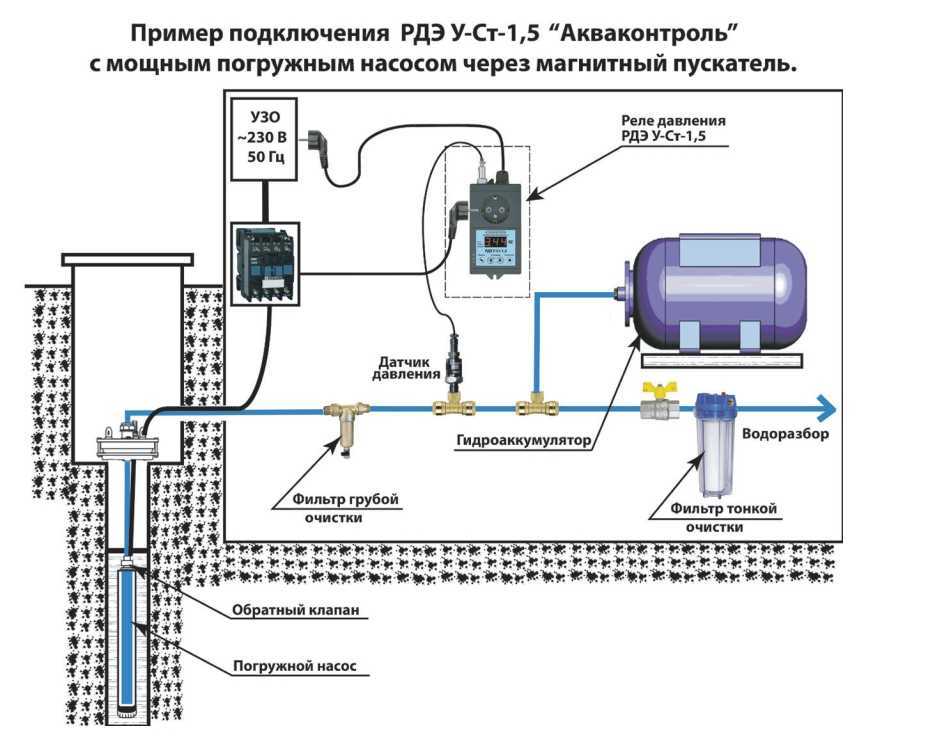

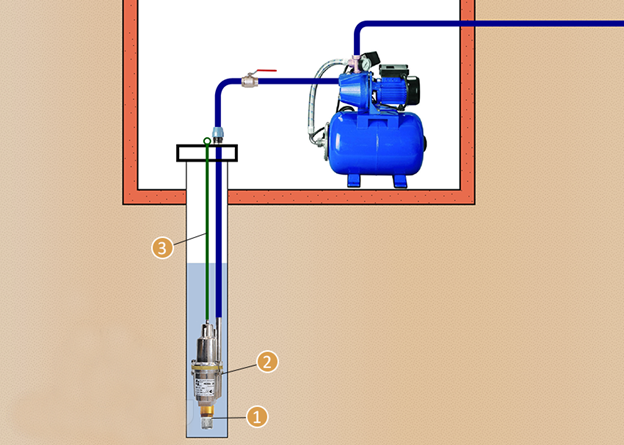

Отличия между насосом и станцией

Как можно догадаться из названия скважинный или погружной насос устанавливается в глубине гидротехнического сооружения и работает в водной среде. При этом агрегат должен быть полностью скрыт под водной гладью. В отличие от него поверхностная насосная установка монтируется на поверхности земли в подвале дома, специально возведённой постройке или утеплённом кессоне.

К преимуществам погружного насосного оборудования можно отнести следующие моменты:

• Поскольку глубинный насос постоянно находится в прохладной водной среде, его электродвигатель надёжно защищён от перегревания.
• Шум от агрегата не слышен ни на поверхности возле источника, ни в доме.
• Поскольку данный прибор имеет компактные размеры, его можно установить даже в узком и глубоком гидротехническом сооружении, не говоря уже о колодце.
• Агрегат позволяет сэкономить место в доме или на территории участка, поскольку устанавливается в недрах колодца или скважины.
• Насос может поднимать воду со значительной глубины (до 40 м).
• Скважинный насос как нельзя лучше подходит для скважин или колодцев сезонного использования. В этом случае для консервации на зиму нужно просто слить воду из системы на поверхности.
• В зависимости от производительности и напора воды можно выбрать подходящий агрегат.

У погружных насосов есть и свои недостатки:

• Каждое открывание крана в доме, даже для того чтобы помыть руки или набрать стакан воды, вызовет запуск агрегата. Поскольку срок службы насоса рассчитан на определённое количество циклов запуска и остановки, это может привести к быстрому износу и выходу из строя. Однако это не касается агрегатов, которые работают с гидробаком.
• Поскольку прибор монтируется глубоко в скважине, то для технического обслуживания и ремонта агрегат каждый раз придётся поднимать на поверхность, что усложняет и замедляет время выполнения работ. Кроме этого бывают ситуации, когда насос застревает в скважине и достать его бывает очень сложно, а порой и невозможно.
• Высокая стоимость.

У насосных станций тоже есть свои недостатки:

• Насосная станция, установленная в доме или возле него, издаёт довольно много шума, который может мешать жильцам.
• Монтаж влечёт за собой дополнительные расходы на звукоизоляцию и утепление подвального помещения, возведение отдельной постройки или оборудование кессона. Кроме того такая установка не позволит вам сэкономить место в доме или на участке.
• Поскольку электродвигатель насосной станции работает на поверхности, то он охлаждается только за счёт перекачиваемой воды. В связи с этим мотор может перегреваться, что приведёт к автоматическому отключению прибора.
• Обычная насосная станция может перекачивать воду с глубины 8-10 м. Для подъёма жидкости из более глубоких недр понадобится укомплектовать агрегат эжектором выносного типа.
• Прибор поддерживает стабильное рабочее давление в системе. Но при определённых условиях он может давать низкий КПД (ограниченный напор и плохая производительность).
• Использование мощного насоса может повлечь за собой перерасход электроэнергии.
• Эффективная работа установки зависит от чистоты перекачиваемой жидкости, поэтому станцию обязательно нужно дополнять фильтрующим приспособлением, которое не входит в стандартную комплектацию.

К преимуществам насосных станций можно отнести их компактность, быстрый монтаж, доступное и простое техобслуживание, приемлемую стоимость. Поскольку станция накапливает необходимые запасы воды в гидробаке, это позволяет агрегату выполнять меньше циклов запуска и остановки, что в итоге позволит продлить срок службы прибора.

Выводы: для небольших и неглубоких гидротехнических сооружений подходят насосные станции. Но если вы хотите обеспечить высокую надёжность и производительность системы водоснабжения при глубокой скважине, то лучше отдайте предпочтение погружному насосу.

Инородное тело в канализационной системе

Засор в трубах в виде пробки, состоящей из песка, шерсти, волос, мусора и прочих отходов, которым не место в канализационной системе, может возникнуть при нарушении правил ее эксплуатации, так как некоторые считают, что в канализацию можно сбрасывать все, что пройдет сливную трубу.

Если засор образуется в трубе сразу под сантехническим устройством, то из эксплуатации выйдет только оно, а если забьется центральный стояк, то будут отрезаны вся сантехника.

Крупногабаритный, нерастворяющийсямусор может застрять в трубе, и постепенно будет накапливать более мелкие частицы, жир и остатки волос. Все это может превратиться в огромную пробку, которую может достаточно сложно убрать.

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе

Самостоятельную установку и подключение насосной станции рекомендуется выполнять только в том случае, если есть опыт по установке, замене или ремонту насосного оборудования. Простому домашнему мастеру без необходимых знаний и навыка следует прибегнуть к помощи профессионального мастера или, в крайнем случае, выполнять работу под его контролем.

Основные отличия всасывающих насосов: центробежного и вихревого

Если вы решили, что глубина вашего источника идеально подходит под установку поверхностного самовсасывающего насоса, но при этом не знаете, какой тип оборудования выбрать, то внимательно изучите отличия между агрегатами. Полученные знания позволят вам сделать единственно верный выбор.

Итак:

В первую очередь обращаем внимание на массу. Здесь центробежный насос лидирует

Кроме того он же имеет и большие габариты в отличие от вихревого агрегата

Для некоторых такой параметр играет важную роль

Кроме того он же имеет и большие габариты в отличие от вихревого агрегата. Для некоторых такой параметр играет важную роль.

Уровень шума у обоих видов помп разный. Так, центробежный агрегат работает в разы тише вихревого. Здесь же стоит отметить и производительную мощность оборудования. Вихревой насос справляется с этим лучше, чем центробежный. То есть напор воды будет сильнее.

Глубина погружения водозаборного шланга у центробежного устройства достигает 10-12 метров, в то время как винтовой агрегат способен забирать воду лишь с глубины 8 метров.

Стоимость вихревого всасывающего насоса ниже, чем у бытового центробежного

Поэтому, если вашей целью является еще и экономия средств, то стоит обратить внимание именно на центробежный водяной насос.. Кроме того, обслуживание насоса самовсасывающего требует не только качественного монтажа, но и надёжной защиты от холода. Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники

Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники

Кроме того, обслуживание насоса самовсасывающего требует не только качественного монтажа, но и надёжной защиты от холода. Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники.
