Насос повышающий давление в водопроводе: как выбрать и какие бывают виды, установка

Назначение и область применения

Главная задача комплекса заключается в поддержании параметров среды в магистральных сетях. При открытии вентиля крана снижается напор. Как только достигается пороговое значение, происходит автоматическое включение насоса. Прекращение водоразбора приводит к увеличению давления, при достижении уставки Pmax, автоматика отключает гидравлическое оборудование.

Бытовые станции могут использоваться для нужд автономного водоснабжения дома и для полива участка.

В зависимости от назначения, установки бывают:

бытовые с насосами низкой производительности — используются в частном секторе для перекачивания небольших объёмов воды;
производственные с мощными гидравлическими машинами, поддерживающими давление в магистралях городов и предприятий.

Насосные станции бытового типа усиливают напор в водопроводе, чтобы обеспечить водой жителей верхних этажей. Они бывают автоматическими и с ручным регулированием, поставляются в комплекте и сразу готовы к работе после монтажа. Установка не вызывает затруднений и не нуждается в постоянном контроле.

Датчик, отслеживающий снижение или повышение давления в системе, в зависимости от регулярности водопользования, контролирует включение и отключение насосов. Эффективность повысительной станции увеличивают многоступенчатые блоки, работающие в автоматическом режиме.

При ручном управлении необходим визуальный контроль эксплуатационного персонала, который следит за параметрами давления и вручную подключает оборудование.

Установка станции

Сразу же отметим, что существует несколько вариантов монтажа насосной станции: для частного дома – возле скважины или колодца, в техническом помещении или в санузле, для квартиры – в техпомещении или в санузле. Исходя из этого, разберем, как устанавливать агрегат внутри жилища и за его пределами.

Если вы решили установить станцию возле источника воды – скважины или колодца – сначала поставьте в намеченном месте кессон или специальную камеру. Оборудование следует опустить до глубины промерзания почвы и утеплить. Далее станция помещается в камеру или кессон и первым выходом соединяется с источником воды, а вторым – с водопроводной трубой, которая будет идти в дом. Последняя прокладывается в траншею и заводится в жилище, где осуществляется непосредственная разводка труб ко всем точкам водозабора. Параллельно к станции прокладывается кабель, который подключается к электрощитку для обеспечения питания агрегата.

Подключение станции

Если же вы будете монтировать станцию внутри дома или квартиры, работу следует выполнять в такой последовательности:

Обрежьте водопроводную трубу в месте подключения агрегата и с двух сторон нарежьте на нее резьбу.
Накрутите на обрезанные торцы переходники и вкрутите в них фитинги.
Конец магистральной трубы подсоедините к накопительной емкости.
Соедините насос и емкость подающей трубой.
Подсоедините насос к трубе, которая подает воду к заборным точкам в жилище.
Подключите насос к электросети – подведите кабель к отдельному автомату в щитке.

Важно! Станцию нужно устанавливать только в утепленном и проветриваемом помещении со свободным доступом к водопроводным трубам и электропроводке.

Таким образом, насосная станция – оптимальное решение проблемы слабого давления воды как для квартиры, так и для дома. Выбирая агрегат, учитывайте все его видовые особенности и отличия, чтобы приобретенное оборудование точно соответствовало условиям эксплуатации вашего жилища. А подобрав подходящую станцию, не забывайте про правила ее установки – их соблюдение является гарантией бесперебойного функционирования прибора.

Причины низкого напора в водоснабжении

В загородные дома вода в водопроводную сеть поступает из колодцев или скважин. Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:

необходимость обеспечения подъема воды;
важно производить верно гидравлический расчет и правильно его реализовать на практике — обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте.

Из этого вытекает две основные проблемы индивидуальных водопроводов.

Не хватает ресурсов скважины — дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.

В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с производительностью, которая равна суточной норме потребления воды.

От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку

Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины. Большинство все же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.

Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар — этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если в доме предусматривается джакузи или система полива, то здесь необходимо более высокое давление.

Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.

Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами

Простой манометр имеет шкалу от 0 до 7, что позволяет установить его в квартире, частном доме.

Преимущества и недостатки обычных видов насосов и насосных станций

В общем случае оборудование для повышения давления воды обладает характерными для данного вида техники достоинствами и недостатками:

Насосы высокого давления для воды.

Достоинства:

небольшие размеры;
малый вес;
бесшумность в работе;
монтаж непосредственно на водопроводной трубе;
низкая стоимость.

Недостатком можно считать невозможность поднятия давления воды более, чем на 1 атмосферу.

Насосные станции.

Главным достоинством считается обеспечение необходимого уровня напора воды. Предоставляет возможность полного удовлетворения потребностей водоснабжения многоквартирного дома, частного загородного коттеджа или дачи в автоматическом режиме (при наличии реле давления воды для насоса).

Недостатки:

технически сложный монтаж;
большие габариты;
относительно сильный шум;
наличие отдельного помещения для установки;
высокая стоимость.

4 Модели известных производителей

Выбирая водный насос для квартиры, следует обратить внимание на продукцию производителей, которые специализируется на изготовлении только такого оборудования. Наиболее известными являются компании Wilo, Grundfos и Jemix

Краткое описание и технические характеристики по одной модели от каждого из них:

Wilo PB-088 EA — малогабаритная модель, которая устанавливается непосредственно на трубе. Подходит для использования на трубопроводах, как с холодной, так и с горячей водой. Охлаждение происходит за счет потока проходящей жидкости. Комплектуется датчиком протока, который включает насос при начале потребления (открытии крана в точке пользования).

Предусмотрено два режима работы: с автоматическим и ручным управлением. Имеет защиту от сухого хода и перегрева. Корпус покрыт антикоррозийным составом. При работе производит мало шума.

Место повышающего насоса в системе водоснабжения

Технические характеристики:

максимальный напор: 9,5 м;
допустимая температура жидкости: от 0 до 60О С;
мощность двигателя: 0,09 кВт;
производительность: 2,1 куб. м в час;
диаметр соединительных патрубков: 15 мм (½ дюйма).

Grundfos UPA 15-90 — обеспечивает поднятие давления воды при монтаже на трубопроводе внутри квартиры. При небольших габаритных размерах и малом весе работает с жидкостями различной температуры. Охлаждается проточной водой и имеет защиту от сухого хода и перегрева. Корпус защищен антикоррозийным покрытием. При работе практически не шумит. Ручное управление и автоматический режим работы.

Технические характеристики:

максимальный напор: 8 м;
допустимая температура жидкости: от 2 до 60О С;
мощность двигателя: 0,12 кВт;
производительность: 1,5 куб. м в час;
диаметр соединительных патрубков: 20 мм (¾ дюйма).

Правила монтажа циркуляционного повышающего насоса

Jemix W15GR-15 A — аппарат предназначен для создания и поддержки давления в водопроводных системах на оптимальном уровне. Два режима управления работой — ручной и автоматический. Охлаждается воздушным вентилятором, поэтому шумно работает.

максимальный напор: 15 м;
допустимая температура жидкости: от 0 до 110О С;
мощность двигателя: 0,12 кВт;
производительность: 1,5 куб. м в час;
диаметр соединительных патрубков: 15 мм (½ дюйма).

Типы насосов для повышения давления

В зависимости от типа привода, насосы могут быть:

Ручными – такое оборудование работает непрерывно независимо от того, есть ли в конкретное время напор воды. При этом отключения агрегата выполняется исключительно вручную;
Автоматическими – эти приборы включаются автоматически при открывании крана. За регулировку работу автоматического насоса отвечает датчик, который, при закрывании крана, отключает агрегат.

По способу охлаждения двигателя повысительные насосы для воды могут быть двух типов:

Приборы с сухим ротором – такие агрегаты обладают асимметричной конструкцией, имеющей перевес в сторону силовой части насоса. Мотор такого прибора оснащается крыльчатым охладителем, и не контактирует с водой во время работы. Агрегат этого типа также оборудуется консольным фиксатором, позволяющим закрепить прибор на стене. Из-за того, что мотор в конструкции отделен сальниковым уплотнителем на осевом торце, такой насос способен прослужить гораздо дольше аналогов другого типа. Вместе с тем, сальник со временем изнашивается, поэтому его необходимо иногда менять;
Насосы с мокрым ротором – эти агрегаты охлаждаются за счет перекачиваемой воды. Ротор такого устройства находится в воде, и отделяется от статора водонепроницаемой заслонкой. Такие агрегаты работают достаточно тихо, они нередко используются для туманообразования. Применяемые при изготовлении устройства подшипники скольжения не нуждаются в регулярном обслуживании. Вместе с тем, такие насосы не создают столь высокого напора, как агрегаты с сухим ротором. Кроме того, в продаже нет вертикальных насосов с мокрым ротором, а только горизонтальные агрегаты.

В зависимости от конструкции, насосы высокого давления делятся на такие типы:

Поршневые, или плунжерные насосы – эти агрегаты используются преимущественно в быту с целью поднятия воды из глубоких колодцев и скважин, реже – в химической и медицинской промышленности. В зависимости от количества поршней и их расположения по отношению к приводу, такой насос может быть одно-, двух- или трехплунжерным. Каждый плунжерный насос отличается высокой производительностью и длительными сроками применения;
Мембранные, или диафрагменные агрегаты – они относятся к габаритному оборудованию. В продаже можно найти приборы с одной или двумя мембранами. Каждый диафрагменный агрегат отличается простотой в применении и обслуживании. С помощью мембранного прибора можно успешно перекачивать агрессивные химические вещества;
Секционные насосы – эти приборы состоят из нескольких последовательно расположенных рабочих колес. В зависимости от количества колес, агрегаты этого типа могут быть одно- или многосекционными. Каждый секционный агрегат высокого давления считается профессиональным прибором, дающим высокое давление жидкости на выходе. Эти устройства используются в промышленности для откачивания воды с высокой степенью загрязнения;
Вихревые насосы – эти агрегаты применяются преимущественно в буровых системах, а также для перекачивания жидкостей с высокой плотностью. Такие приборы отличаются небольшими размерами, простотой в эксплуатации и ремонте;
Перистальтические приборы – это преимущественно грязевые насосы высокого давления, используемые с целью перекачивания вязких жидкостей, имеющих в своем составе большое количество твердых веществ.

Особенности установки и эксплуатации

Перед включением насос и всасывающий шланг полностью заполняют водой. Подкачивают воздух в гидроаккумуляторе до Р=1,5 атм.

При опробовании приоткрывают вентиль в баке и включают устройство в розетку. Через 2 или 3 минуты вода должна политься из шланга. При необходимости операцию повторяют.

Настройку автоматики проверяют при подключении. Она должна срабатывать при достижении уставки Pmax и Pmin. Если водозабор отключён и вентиль перекрыт, насос не должен работать дольше 10 мин, так как это приведёт к его перегреву и деформации элементов.

Эксплуатационное обслуживание предполагает постоянный надзор за работой устройства, чтобы при возникновении аварийной ситуации была возможность быстро принять меры и минимизировать возможный ущерб.

Причины низкого давления в водопроводе

Обстоятельства, приводящие к падению давления в водопроводной сети, могут быть как объективными, возникшими в результате естественных процессов, так и субъективными, связанными с ошибками в проектировании, расчетах, подбором оборудования. Их можно сформулировать следующим образом:

Повышенный уровень разбора воды, связанный с высоким сезонным потреблением. Это случается летом, когда потребители частного сектора расходуют большое количество воды для полива огородов.
Неисправный или недостаточной мощности насос на станции распределения.
Засоренные трубы. В случае использования металлических водопроводов это может быть ржавчина в смеси с известковыми нерастворимыми осадками, получающимися естественным образом.
Утечки воды на порывах или протечках водопровода. Они образуются, в основном, на стыках труб или разъедают их стенки насквозь. Единственным способом избежать таких дефектов – производить периодические осмотры и текущий ремонт строго по разработанному графику.
Недостаточная мощность электрических сетей, питающих подстанцию.

Для частного сектора, использующего индивидуальный водозабор в виде колодцев или скважин, это становится возможным по причине постепенного снижения их дебита в результате заиливания источников, засорения фильтров.

Самое неприятное состоит в том, что снижающие давление в водопроводе факторы не возникает в один момент, их влияние значительно растянуто во времени и незаметны. Очевидно, что нужен постоянный контроль над пропускной способностью трубопровода.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

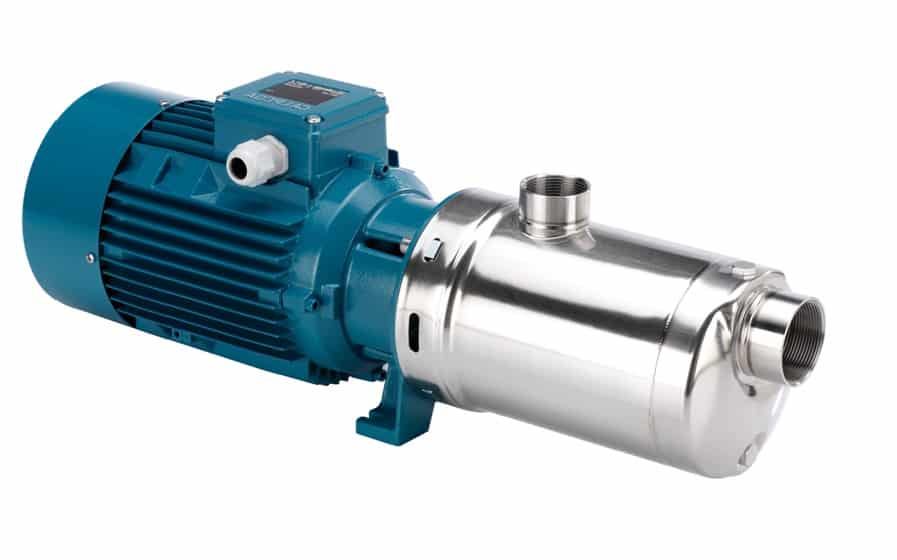

Устройство насоса высокого давления

Обыкновенный насос для повышения давления воды имеет простую конструкцию и состоит из нескольких элементов.

Принцип работы агрегата также нельзя назвать сложным. Закачиваемая вода сквозь приемный патрубок попадает в рабочее колесо, которое приводится в работу мотором через вал. Получая нужное ускорение, вода проталкивается по конструкции в выходной патрубок, а далее – проходит по водопроводу дома.

Чтобы вода не просачивалась сквозь пазы между валом и стенками корпуса, в них установлены специальные уплотнители из резины. Двигатель охлаждается посредством крыльчатки, установленной над подшипниками качения.

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

гидроаккумулятор (гидравлический бак с мембраной);
насос;
реле давления;
манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор — это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции — перекачивает воду из одного места в другое. Но как именно они это делают — важный вопрос. В насосных станциях используют следующие виды насосов:

поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
погружные насосы:
- центробежные;
- вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 — прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

Большая гайка отвечает за нижнее давление, а маленькая — за верхнее.
Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр — это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Выбор насоса повышающего давления в водопроводе

Создать условия для комфортного проживания в загородном доме без устройства надежного водоснабжения невозможно. В современных водопроводных системах также невозможно обойтись без насоса повышающего давления в водопроводе.

Что нужно учитывать при подборе с учетом расходов на электричество и для удовлетворения потребности в чистой воде. Рассмотрим некоторые моменты:

Насос, применяемый в загородных системах водоснабжения, должен обеспечивать не только прямые потребности проживающих, но и такие, как полив огорода и участка. А при наличии бассейна – его наполнение и функционирование.
Для небольшого загородного дома и при наличии близко залегающей грунтовой воды, следует предпочесть установку поверхностного насоса. Его производительности достаточно и для бытовых и для ирригационных нужд.
Глубоко залегающие воды могут потребовать применения эжекторного насоса. Если нет других вариантов, придется озаботиться оборудованием кессона, поскольку такое оборудование производит много шума.
В системе частного водопровода необходим накопительный бак, который часто размещается на чердаке. При этом крайне необходимо устройство автоматического долива воды и контроль перелива, в противном случае можно затопить дом.
Идеальным решением проблемы водоснабжения можно считать установку насосной станции со всеми необходимыми регулировками.

Смотреть видео

Плохой напор? Часто отключают воду? Ставим насосную станцию!

Смотрите это видео на YouTube

Давление в водопроводе при использовании стиральной машины или ванны джакузи должно быть не менее 4 атмосфер.
