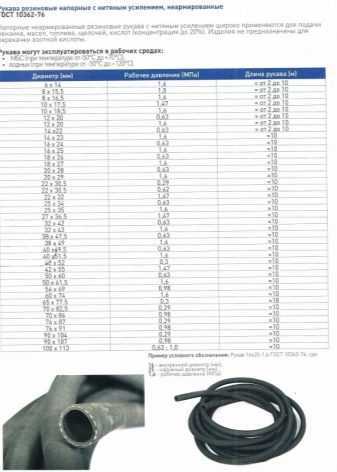

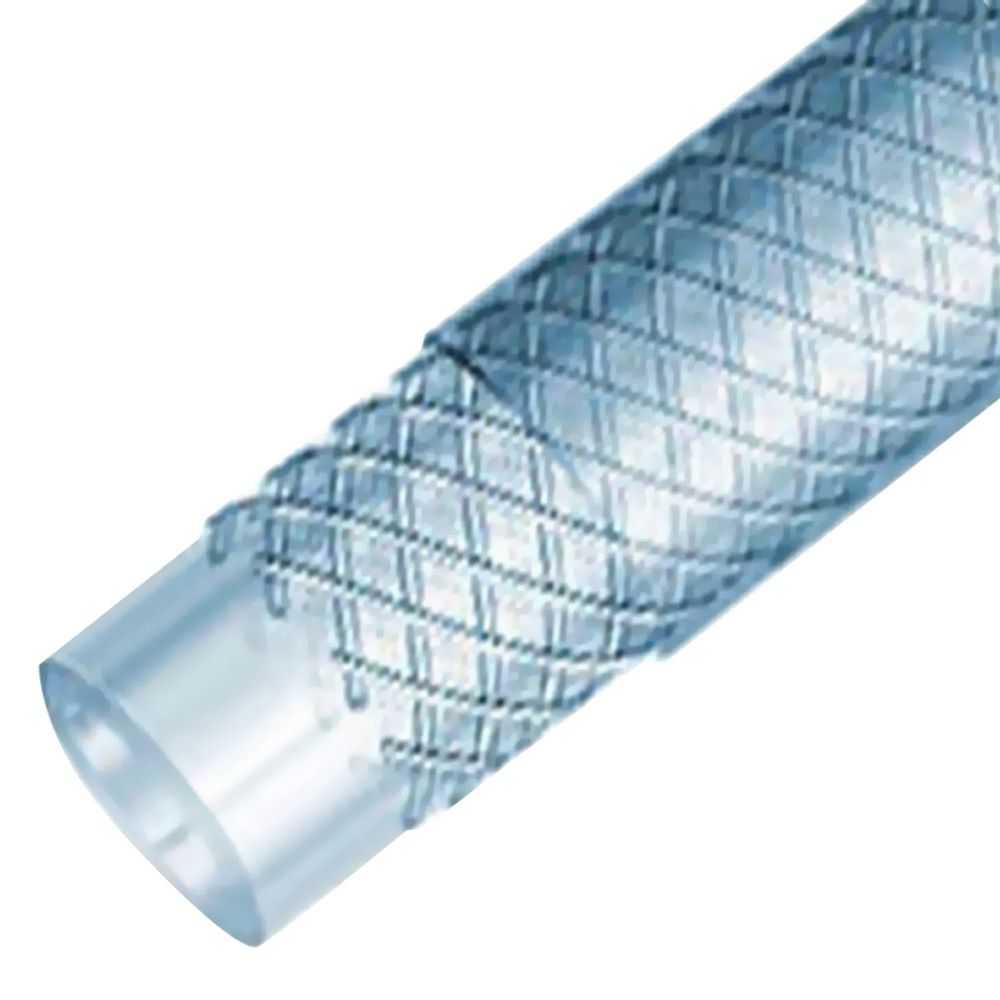

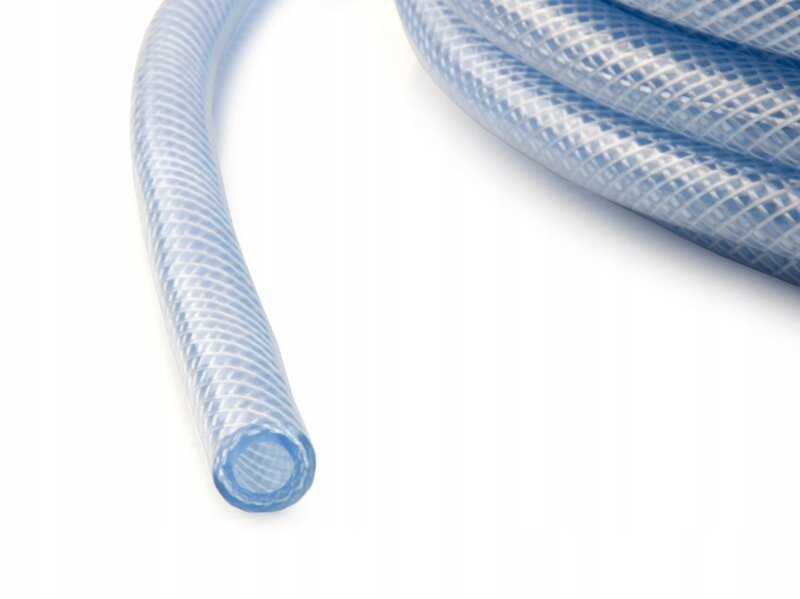

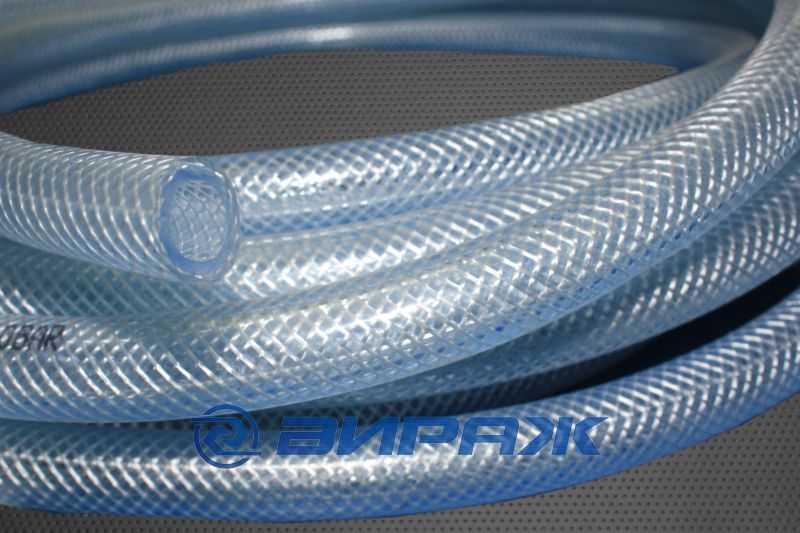

Размеры армированных шлангов: основные размеры гибких армированных труб для воды, особенности шлангов диаметром 20-25 мм, 32-50 мм и других моделей

Критерий 6. Температура и давление системы

Для правильного ответа на вопрос — как выбрать гибкую подводку для воды — также нужно обратить внимание технические параметры водопроводной системы. Это, прежде всего, давление в трубах и температуры воды

Если подводка не будет соответствовать показателям, то она быстро придет в негодность.

В то время как температуру воды всегда можно определить самостоятельно, то узнать параметры давления в системе – достаточно сложно. Если определить конкретные показатели невозможно, то можно ориентироваться на стандартные цифры, характерные для всех систем водоснабжения.

• Центральный водопровод — 4 атм.
• Замкнутая система отопления с циркуляцией теплоносителя — 1,5-3 атм.
• Централизованное теплоснабжение — 2-4 атм.

В случае теплоснабжения возможны пиковые нагрузки, поэтому при расчетах лучше закладывать в плюс 20-25%.

Критерий 2. Оплетка

Другой важной частью конструкции подводки является металлическая оплетка. Ее предназначение — придать повышенную прочность и защитить мягкий шланг от механических повреждений и гидроудара

• Рубашка изготавливается из нержавеющих стальных нитей. Оплетка подводки из средней ценовой категории служит около 8 лет. Но в большинстве случаев за этот срок меняют смеситель и за одно – подводку. Металлическая рубашка из нержавеющих стальных нитей может выдержать давление воды в 10 атм и температуру до +950. Указанные характеристики являются рабочими, в пиковой нагрузке подводка выдерживает более высокие давление и температуру.
• Также оплетка может состоять из алюминиевых нитей. Подводки с таким типом защитной рубашки служат не так долго, как аналоги с защитой из нержавейки. Оплетка сохраняет свою надежность на протяжении 3-4 лет и выдерживает давление до 5 атм. Алюминиевые нити чувствительны к конденсату, которые приводят к окислению и разрушению металла. При покупке определить алюминиевую оплетку легко — надо потереть ее рукой и на коже останется след от алюминия.
• Третий тип защитной рубашки производят из оцинкованной проволоки. Этот вид оплетки самый ненадежный и используется в бюджетных подводках. Его максимальное рабочее давление – 3 атм. Срок службы – не более 2 лет. Подводку с оцинкованной рубашкой обычно используют, как временную.

В продаже иногда встречаются дорогие, усиленные подводки. Их оплетка изготавливается из нейлоновых или нержавеющих нитей. Такая рубашка свободно выдерживает давление в 20 а) и температуру до 1100. А срок службы составляет 15 лет минимум.

Виды

Данные водяные шланги бывают следующих видов:

• для подключения смесителя умывальника, душевой кабины и другого оборудования к горячей воде. Чтобы их идентифицировать, в оплетку добавлены красные нити («А» на рис. 2);
• для соединения с трубами холодного водоснабжения. В их оплетке присутствуют нити синего цвета («В»);
• универсальные, допускают подключение к водоснабжению любого типа. Оплетка таких труб имеет красную и синюю маркировку («С»).

Рис. 2. Шланги для холодной и горячей воды, а также универсальные

Помимо этого подводка различается по материалу оплетки, что отражается на определенных характеристиках, а именно:

• Алюминиевое армирование. В настоящее время практически не используются. Единственное достоинство – низкая цена, что не оправдывается из-за непродолжительного срока эксплуатации (3 года). Помимо этого такая защита не выдерживает давление более 5 атм. Но самый главный недостаток таких изделий — неустойчивость к коррозии. Во влажном помещении происходит скоротечное разрушение оплетки, после чего резиновый шланг быстро приходит в негодность. Поэтому такие трубы допускается использовать при подключении кухонного оборудования, например, смесителя с выдвижной лейкой (с гибким шлангом), но для ванной комнаты или душевой они не годятся.

• Оплетка из нержавейки (самый распространенный вид). Такой вариант исполнения существенно продлевает срок службы (качественное изделие может эксплуатироваться не менее 10 лет). Эти трубы могут выдерживать давление в 10 атм и у них нет ограничения по типу помещений, то есть, допускается установка даже в парилке.

• Нейлоновая оплетка, она существенно повышает эксплуатационные характеристики. Такие изделия можно использовать в течение 15 лет, при этом они рассчитаны на давление до 20 атм, и температуру технической среды 110°С. Правда стоимость этих труб выше, чем у двух предыдущих видов. В бытовых условиях нет необходимости в таких высоких характеристиках, поэтому использовать подводку с нейлоновой оплеткой нецелесообразно.

Подводка в нейлоновой оплетке

Встречаются трубы, где шланги изготавливаются не из резины, а каучука, такие изделия более надежны, но и значительно дороже.

В качестве дополнительной защиты оплетку может покрывать силиконовый слой, как утверждают производители, это позволяет продлить срок службы до 20 лет.

Сильфонная подводка.

Несмотря на то, что физически она тоже гибкая, принято выделять такой тип подводки в качестве отдельного вида, ввиду существенных конструктивных различий. Особенность сильфонной подводки заключается в том, что оболочка представляет собой металлическую гофру, прочную, но в тоже время гибкую, помимо этого внутри отсутствует резиновый шланг.

Сильфонная подводка

Стоит также отметить, штуцер вместе с оконечным фиксатором соединены с гофрированным рукавом сваркой, это существенно повышает надежность конструкции.  Срок эксплуатации изделий такого типа не менее 25 лет, при этом, они могут использоваться для работы с технологической средой, нагретой до 250°С.  Как правило, гофру изготавливают из нержавеющей стали, но встречается сантехника ВИП категории, где для этой цели используется латунь и медь.

Это новый вид подводки, и на данный момент появления на рынке неоригинальной продукции замечено не было. Что касается цены, то она значительно выше обычных соединительных шлангов.

Критерий 1. Шланг

Гибкая подводка имеет основную составляющую – шланг из резины или каучука, оплетенный металлической рубашкой. Он производится из экологически чистой резины. При взаимодействии с жидкостью шланг не разлагается и не выделяет токсичные вещества. Поэтому гибкая подводка может использоваться в системах с питьевой водой. Также он достаточно стоек к влиянию горячей воды. Каучуковый шланг может применяться при установке систем отопления горячего водоснабжения (до +950). Главное перед покупкой – удостовериться, что шланг рассчитан на использование в условиях повышенной температуры. Признак некачественной резины — резкий химический запах. Материал EPDM практически не пахнет.

Правильная установка

Установленная конструкция

Установка нового шланга для холодной и горячей воды может понадобиться в двух случаях:

• Старая подводка лопнула или сильно изменила форму;
• Обнаружились протечки из-за повреждения уплотнительной прокладки или гайки.

Не обязательно привлекать сантехника для установки сильфонной подводки, ведь с этим можно справиться самому.

План действий по установке сильфонной подводки.

1. Сначала следует проверить комплектацию и состояние нового шланга. Нужно внимательно просмотреть все изделие, чтоб не было трещин и деформаций. Также в комплекте должна быть инструкция по установке изделия, нужно внимательно ее прочесть. Шланг необходимо расправить, чтоб не было перегибов.
2. Перекрыть водопроводные вентили горячей и холодной воды, открутить краны для слива оставшейся воды.
3. С помощью гаечного или разводного ключа нужно снять ту часть старой подводки, которая подключена к водопроводу. Со шланга может политься вода, поэтому следует заранее подставить емкость.
4. Если возникают трудности при откручивании гайки, скорее всего она заржавела. В таком случае область соединения обрабатывают смазкой WD-40 или растворителем.
5. После того, как шланг отсоединился от водопровода, нужно снять смеситель и отключить подводку от него.
6. Новый шланг устанавливается в обратном порядке – сначала крепится к смесителю, а после – к водопроводу. Сначала гайка накручивается руками, а после – затягивается гаечным ключом. Избегайте перегибов и перекрутов изделия в процессе монтажа.
7. После нужно обеспечить герметичность стыковки – обмотать место соединения льняной нитью или лентой.
8. Последний пункт – проверка. Следует открыть подачу воды и некоторое время наблюдать, нет ли протечек, и не пропало ли давление. Если в местах креплений обнаружились капли, нужно посильнее затянуть гайки.

В случае если разъем шланга не состыковывается со смесителем, следует использовать переходник. Нужно постараться монтировать подводку так, чтоб к ней можно было легко подобраться в любой момент, так как придется проверять ее состояние хотя бы раз в год. После завершения монтажа шланг должен быть в легком натяжении.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

• Для холодной воды — маркируется синей вставкой в оплетку.
• Для горячей воды — маркируется красной вставкой в оплетку.
• Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

 Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды

Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

Эксплуатация и уход

Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.

1. Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
2. Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.

Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.

Гибкая

Монтаж с помощью гибкой подводки существенно проще. Шланг отлично подходит для подключения разнообразных видов сантехнического оборудования. Эластичная подводка даже позволяет подключать сантехнику, находящуюся на удалении от труб водоснабжения.

Благодаря гибкому шлангу можно устанавливать смесители в любом месте ванной комнаты, например, у края ванны или на стене, в углу и т. д. Зачастую, когда покупают смеситель, набор уже укомплектован резиновыми подводками для подключения к системе водоснабжения. Но в большинстве случаев их длина недостаточна, поэтому приходится приобретать шланги подлиннее.

Конструктивно гибкая подводка состоит из резинового шланга некоторой длины, поверхность которого оплетена металлической рубашкой, необходимой для повышения прочности. По концам находятся фитинги для резьбового соединения. При условии использования каучука, шланг абсолютно безопасен и экологичен.

Срок службы гибкой подводки довольно высок. В период использования он не выделяет вредных веществ. Сам материал стойко переносит воздействие высоких температурных режимов, поэтому гибкий шланг может быть использован в горячем водоснабжении или отоплении. Но лучше спросить в магазине, как выбрать проводку для воды температурой выше +950.

Гибкий шланг может оснащаться штуцером из латуни, он соединяется с подводкой посредством специальной гильзы. Соединения же с системой водоснабжения производятся благодаря штуцерам или накидным гайкам.

К безусловным плюсам гибкой подводки относится следующее:

• возможность скрытой установки. Гибкие шланги можно просто спрятать во внутристенных боксах. Особенно скрытый монтаж актуален при установке встраиваемых смесителей, тогда шланги не портят вид;
• гибкость подводки. В процессе установки сантехники ее можно свободно перемещать по площади ванной, при этом не нужно переживать за то, что шланг может повредиться;
• простота и легкость монтажа и демонтажа. Все, что нужно – это гаечный ключ и пассатижи;
• высокое качество и долгий срок службы;
• безопасность в использовании;
• удобство эксплуатации.

Однако, гибкая подводка имеет ряд минусов, например:

• небрежность в обращении, механические повреждения, скрутки и растяжения приводят к повреждению шланга, что обернется протечной и затоплением;
• сильфонная подводка отличается шумностью, особенно при одновременном открытии кранов в разных помещениях;
• металлическая рубашка со временем окислится и начнет ржаветь;
• далеко не все шланги могут выдержать температуру горячей воды;
• невозможность монтажа вблизи с источником открытого огня.

Какие сроки эксплуатации гарантируют различные виды гибкой подводки

Гибкие подводки разных видов применяют практически во всех санузлах, благодаря универсальности и простоте монтажа. Зачастую при прокладке или замене водопровода в доме применяют жесткие пластиковые трубы. Манипуляции с жесткой трубой в местах соединения с точкой водозабора весьма затруднительны и применяются лишь в крайних случаях, поскольку гораздо проще и удобнее использовать различные виды гибкой подводки для подключения смесителей.

Внутри металлической оплетки гибкой подводки находится шланг из резины. То, какие виды резины и какая структура металлической оплетки используются, и определяет различные виды гибкой подводки. От качества применяемых материалов зависит срок службы подводки и ее предназначение (совсем необязательно при каждом удобном случае применять самый дорогой вид подводки).

В качественных видах подводках применяют нетоксичную, безопасную для здоровья резину. В более дешевых вариантах используется техническая резина с характерным неприятным запахом.

Во время прокладки водопровода или его замены стоит уделить особое внимание выбору вида гибкой подводки, ее назначению и надежности производителя. Такие действия многократно окупятся во время эксплуатации санузлов

Ведь дешевые образцы гибких шлангов не только представляют опасность для здоровья, но и могут стать причиной появления течи, что повлечет за собой дополнительные расходы на ремонт

Поэтому так важно сразу устанавливать такие виды гибкой проводки, которые будут соответствовать установленным стандартам и служить вам долгое время

Какими сроками эксплуатации обладают различные виды гибкой подводки? Это во многом зависит от среды применения и интенсивности эксплуатации гибких шлангов.

Самая популярная гибкая подводка – виды с армированной оплеткой из нержавейки. Она применяется в большинстве домов и квартир и имеет срок службы около 10 лет. Показатель рабочего давления в таких типах оплетки – 10 атмосфер.

Также существуют усиленные виды гибкой подводки со сроком службы до 15 лет, рабочим давлением в 20 атмосфер и способные выдерживать температуру до +110 °C.

В более дешевых видах гибкой подводки применяют оплетку из алюминия или оцинкованного железа. Такой материал менее стойкий к окислению, особенно в условиях недостаточной вентиляции, что значительно ускоряет нарушение армирующей сетки. Как следствие, такой шланг может неожиданно взорваться (не выдержав давления) и любители подобной экономии будут вынуждены делать незапланированный ремонт.

Перед тем как устанавливать любые виды гибкой подводки, стоит обязательно выяснить номинальное рабочее давление и температуру воды в водопроводной системе вашего дома или квартиры. В случае, когда давление не превышает показатель в 5 атмосфер, а температура не выше +85 °C нет необходимости устанавливать усиленные виды подводки

Но даже в стандартных вариантах гибкой подводки лучше уделять внимание проверенным производителям. Знание некоторых основ позволит вам легко общаться с продавцами, не боясь быть обманутыми

Гибкие подводки для воды или газа, армированные алюминием, имеют срок службы не более трех лет, выдерживают нагрузки до пяти атмосфер и температуру до +80 °C. Дальнейшее (более трех лет) использование данных видов гибкой подводки может привести к печальным последствиям, поэтому стоит своевременно производить их замену или сразу приобретать более долговечные модели (из нержавеющей оплетки).

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии. Длительная эксплуатация во влажной среде (а в ванной, душевой или в бане она всегда такая) приводит к разрушению металлического рукава и, как следствие, разрыву резинового шланга.

Подводка из нержавеющей стали. Такие модели наиболее популярны и способны выдержать до 10 лет эксплуатации при давлении до 10 атмосфер и температуре до +95 °C. Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды.

Усиленная гибкая подводка для воды изготавливается с нейлоновой оплеткой. Предполагаемый срок службы таких подводок – до 15 лет с параметрами давления до 20 атмосфер и температуры – до +110 °C. Такие виды гибкой подводки для подключения смесителей применяются нечасто, только лишь в условиях достаточно интенсивной эксплуатации.

Подводка сильфонного типа. Это принципиально другой вид гибкой подводки, у которого вместо оплетки применяется цельнометаллический гофрированный шланг. Он обладает очень высокими прочностными характеристиками, не уступая в гибкости. Срок службы таких видов гибких шлангов еще более продолжительный, чем у рассмотренных выше.

Читайте материал по теме: Гибкая подводка для воды оптом

Как выбрать гибкую подводку 3/8 дюйма

Если взять в руки и внимательно осмотреть гибкий шланг, например, наиболее ходовую в быту гибкую подводку на 3/8 дюйма, то первое впечатление таково — это просто резиновый шланг с металлической оплеткой с парой гаек.

Простота изделия настолько вводит в заблуждение, что часто гибкую подводку пытаются делать своими силами. Даже если удастся подобрать для нее качественный шланг, его хватает на несколько месяцев. Поэтому не стоит удивляться, что купленная первая попавшаяся под руку недорогая гибкая подводка начинает сифонить водой уже через полгода эксплуатации. Это, скорее всего, подделка из обычной резины.

Шаг первый, обращаем внимание на внутреннюю оболочку

У гибкой подводки 3/8 известных компаний-производителей герметичная оболочка изготовлена из этиленпропиленового каучука EPDM. Внутри нее слой из сшитого полиэтилена PEX. Материал оболочки и прокладок, укладываемых под ниппель, всегда указывается в паспорте-сертификате, приклеенном к шлангу в районе обжимной гильзы.

Некоторые мастера-сантехники утверждают, что поддельную гибкую подводку, особенно наиболее ходовых размеров 3/8 и 3/4, можно легко определить по запаху. Подделка издает явственный запах резины. Часто через оплетку даже просыпаются мельчайшие частицы, содранные с наружной поверхности.

Шаг второй, осматриваем состояние гильз, ниппелей

Самый надежный критерий в выборе — качество сборки наиболее ответственных частей

Поэтому нужно обратить внимание на:

• состояние оплетки. Не должно быть порванных волокон или торчащих прядей нейлона;
• состояние обжимных гильз, фиксирующих ниппель на каучуковой оболочке. Гильзы должны быть одинаковой длины, изготовлены из одного металла. Не должно быть царапин, а в зоне сопряжения с оплеткой — деформированных волокон;
• гайки или штуцера не должны иметь царапин от работы гаечным ключом. Резьба на штуцере обычно покрывается никелем, поэтому, если гибкую подводку использовали, следы все равно остаются.

Желательно, чтобы гайка или штуцер были изготовлены из латуни CW617N или ее аналога. Это гарантия того, что при закручивании соединения материал не деформируется и не даст незаметную трещину.

Соединение мягкого шланга

Как подключать гибкую подводку 3/8 дюйма

Прежде всего шланг должен быть соответствующей длины. Подводка после установки не должна быть натянута или согнута с радиусом менее 50 мм. Нужно проверить свободное вращение накидной гайки или штуцера на сопрягаемой резьбе. Проверочное заворачивание необходимо делать без уплотнительного кольца и только руками.

Если проблем нет, то следующим этапом будет наматывание сантехнической ленты на резьбу приемного штуцера. Заворачиваем гайку по резьбе до упора.

Как правильно закручивать гайку? Для заворачивания гайки на 3/8 усилие не должно превышать момент более 40 Н*м.

В тех случаях, когда подводка ставится на смеситель, установка начинается с вворачивания штуцера в приемное отверстие с резьбой на корпусе крана.

После того как один из концов соединительного шланга на 3/8 завернут, аналогичным способом укладываем прокладку, наматываем ленту, заворачиваем подвижную гайку или штуцер. При этом шланг нужно придерживать пассатижами через мягкую ткань. Заворачивая гайку, следить, чтобы оплетка не деформировалась, не подвергалась скручиванию.

Последний этап — проверка герметичности под давлением в течение получаса. Если выпотевает вода, то накидную гайку поворачивают ключом на четверть оборота. В том случае, если сифонит из-под штуцера на смесителе, то первоначально нужно ослабить накидную головку с противоположной стороны шланга. Только потом довернуть штуцер и завернуть гайку на прежнее место.

Срок службы гибкой подводки на 3/8 дюйма зависит от качества воды. Даже при профессионально выполненном монтаже соединительного шланга фирма производитель дает гарантию не более чем на два года. Смеситель хорошего качества служит в среднем до 5 лет, так что вместе с новым краном будет правильно купить одну новую подводку.

Инструкции по монтажу гибкой подводки своими руками.

Даже новичок сможет справиться с подсоединением гибкой подводки за недолгое время. Следует знать, что установка шлангов может производится так же и для поддержанных смесителей. Если вы подключаете гибкой подводкой смеситель, то убедитесь в правильном расположении горячей и холодной воды.

Подсоединение сильфонной и армированной подводки происходит одинаково.

В начале необходимо удостовериться в целостности изделия после транспортировки
Завернуть краны поступления горячей и холодной воды для соблюдения мер предосторожности
Необходим гаечный, либо разводной ключ, точно подходящий по диаметру диаметру накидной гайки.
Под места соединений необходимо поставить ёмкости для оставшейся воды
Когда шланг отсоединён, нужно ослабить фиксирующие гайки смесителя и снять его.
Затем отсоединить подводку.
Для монтажа нового изделия все действия проделываются в обратной последовательности

Критерий 3. Соединение

Качественная опрессовка наконечника — хороший показатель надежности всей подводки. Наконечник – один из важнейших частей конструкции. От качества его изготовления и опрессовки зависит срок службы подводки и ее безопасность.

Один из видов брака — слабое обжатие оплетки. Это может произойти или из-за некачественного материала гильзы, или же из-за отсутствия на заводе-изготовителе специального оборудования.

Изготовление наконечников и соединений из низкосортного металла чревато возникновение деформации, быстрому окислению и появлению коррозии, что в итоге приводит к разрушению конструкции. Соединения могут быть:

• латунные ЛС-59 с покрытием из никель-хрома — служат до 15-20 лет;
• из нержавейки AISI-304 без защитного покрытия — служат до 15-20 лет;
• из обычной стали, покрытые никель-хромом — служат до 1-3 года. Чтобы определить тип металла, достаточно поцарапать поверхность оплетки. Если она изготовлена из простой стали, то царапина будет серебристая, а если из латуни – серебристо-желтая.
