Бинар, теплостар и планар: подогреватель двигателя и салона

Преимущества и недостатки


Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

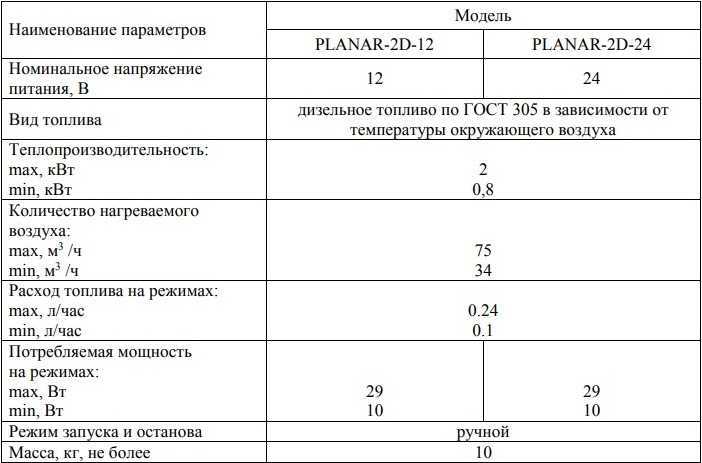

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.

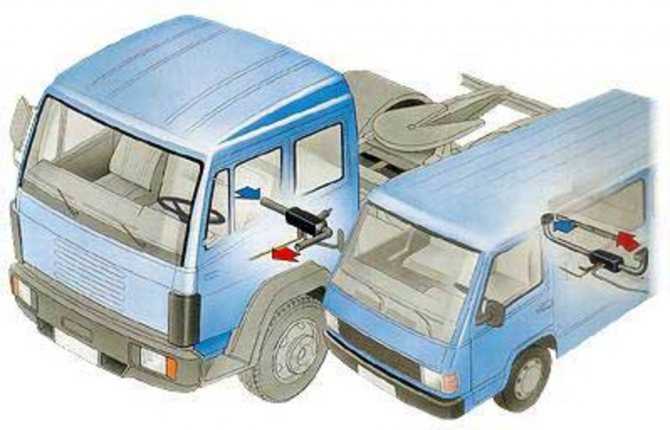

  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Основные неисправности и способы их устранения

Большую часть неисправностей и сбоев в работе автономных обогревателей серии «Планар», выявляемых с помощью кодов ошибок при диагностике устройства, можно разделить на несколько групп:

  • неисправность блока управления или датчика температуры;
  • нарушение целостности электрической цепи питания прибора;
  • неисправность топливной системы прибора;
  • механические повреждения электродвигателя прибора;
  • неисправность пульта дистанционного управления прибором.

Поломка блока управления решаются его заменой – ремонт нецелесообразен по причине сложности и дороговизны. Неисправность датчика температуры или индикатора пламени также решаются заменой детали.

Проблемы в электрической цепи питания прибора, выявленные с помощью диагностики, решаются проверкой проводки. Необходимо проверить провода питания, разъемы, жгуты, клеммы на АКБ с помощью мультиметра. Поврежденную проводку нужно изолировать или заменить, неисправные разъемы также полежат замене.

Неисправности топливной системы, сказывающиеся на работе подогревателя, могут иметь различные причины. Проблема может крыться в недостатке топлива или в его качестве, поэтому для исправления ситуации нужно заправить в бачок прибора более качественное топливо. Нарушение в системе снабжения топливом решается осмотром топливных трубок, заменой свечей накаливания и топливного насоса, проверкой системы нагнетания воздуха и отвода выхлопных газов. Засорения системы подачи топлива нужно устранить, утечки — герметизировать, при необходимости поменять трубки или сломавшийся топливный насос.

Повреждения электродвигателя подогревателя, приведшие к заклиниванию движка, можно исправить заменой подшипника или ротора движка. При серьезных повреждениях целесообразнее заменить электродвигатель в сборе. Проблемы с пультом дистанционного управления подогревателя обычно решаются заменой пульта на новый.

Автономный обогреватель «Планар» позволяет повысить и поддерживать температуру воздуха в салоне автомобиля, а также в хозяйственных или производственных помещениях. «Планар» нельзя назвать предпусковым подогревателем, так как он не повышает температуру двигателя до его запуска. Однако с задачей поддержания комфортной температуры в салоне он вполне справляется.

Устройство, принцип действия и особенности работы отопителя

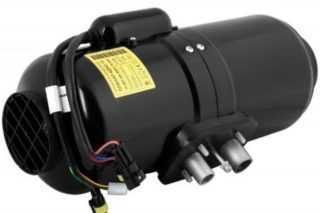

Устройство аппарата

Он состоит из трех основных частей:

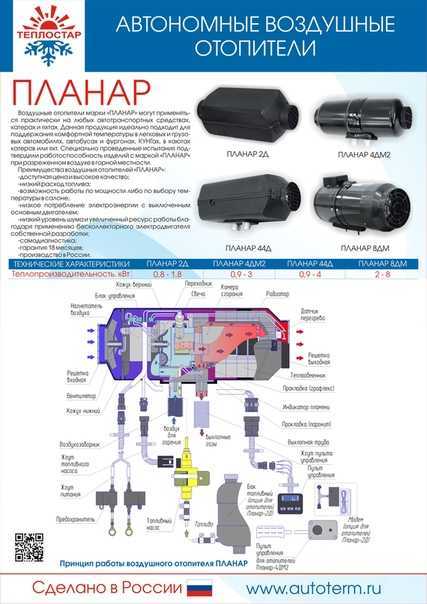

нагревателя – его устройство мы можете увидеть на картинке, размещенной на следующем фото:

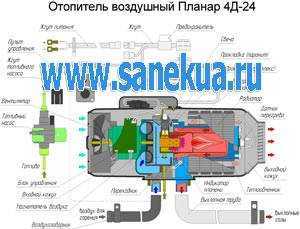

Общее устройство отопителя

  • топливного насоса – он подает топливо в камеру сгорания;
  • пульта управления – нужен для запуска и индикации последующей работы устройства.

Прибор получает топливо из топливного бака автомобиля. Но возможен и иной вариант, когда солярка располагается в специальной емкости самого аппарата.

Электропитание организовано по аналогичному принципу. Устройство получает напряжение от автомобиля, а точнее от его аккумулятора.

Принцип действия

Он довольно прост. Воздух затягивается внутрь прибора. Там, в специальной камере, происходит его нагревание продуктами сгорания топлива. Наружу выводится уже теплый воздух.

Инструкция по использованию довольно проста. Главное, что нужно знать, это то, что мощность нагрева регулируется с помощью ручки, установленной на регуляторе.

Задав нужное значение данного параметра, про все остальное можно забыть. Автоматика все сделает сама.

По мере нагревания кабины выдаваемая мощность будет уменьшаться. Когда температура упадет ниже заданного уровня, прибор вновь усилит свою работу.

Черный топливный бак установленного нагревателя

В этом устройстве предусмотрен таймер. Он выключит аппарат после нужного времени работы.

Блок управления

Автоматика контролирует не только процесс нагрева, но также проводит тестирование элементов отопителя. Кроме того, она осуществляет контроль его работоспособности. И только убедившись в исправности узлов, переходит к процессу розжига.

Вначале происходит продувка камеры сгорания и нагревание свечи накаливания до нужной температуры. Затем подается топливо и воздух. Начинается горение. Когда этот процесс становится стабильным, свеча отключается.

Контроль пламени производит соответствующий индикатор. В целом всем процессом руководит блок управления. В случае превышения установленного температурного предела он автоматически прекращает процесс горения.

Выключить прибор в любой момент можно и своими руками. При этом прекращается подача топлива в камеру сгорания. А она вентилируется воздухом в данной отопительной системе .

Особенности работы отопителя а различных ситуациях

Рассмотрим работу устройства в некоторых нештатных ситуациях:

  1. Отопительное оборудование не запускается. При этом автоматика попытается повторно запустить прибор. Если это ей не удастся, она сама отключит аппарат;
  2. Если во время работы горение по каким-либо причинам прекратится, то блок управления самостоятельно отключит прибор;
  3. В случае перегрева теплообменника, также произойдет автоматическое отключение устройства;

Чтобы не допустить перегревания, ни в коем случае не закрывайте выходное или входное отверстия нагревателя.

С левого края – выходное отверстие

  1. При повышении напряжения выше 30 вольт или понижении менее 20,5 вольт прибор отключится. Этот пример приведен для бортового напряжения в 24 вольт.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

нагреватель (основные узлы нагревателя показаны на рис.4.2 );

топливный насос для подачи топлива в камеру сгорания;

устройство пуска и индикации (пульт управления);

жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Что можно сказать о режимах аппарата?

  • «Полный». По программе «Предпусковая» охлаждающая смесь начинает прогреваться до отметки в 70 о С. Программа «Экономичная» предполагает нагрев до 55 о С.
  • «Средний». В этом режиме охлаждающая жидкость разогревается либо свыше 70 о С, либо выше 55 о С. Обычно этот показатель колеблется на отметке в 75 о С.
  • «Малый». Охлаждающая жидкость должна прогреться больше 75 о С (обычно это 80 о С).

Если же смесь нагреется сильнее, чем до 80 о С, то включается режим остывания и процессы горения полностью прекращается, при этом помпа работает полноценно и происходит обычный обогрев салона транспортного средства. Как только жидкость охлаждается до показателя 55 о С по программе «Предпусковая», активируется «Полный» режим, а если охлаждение осуществляется по программе «Экономичная», то активируется режим «Средний».

Если говорить о времени, то длительного полноценного цикла работы прибора в программе «Предпусковая» равняется 3 часам, а в программе «Экономичная» – 8 часам. Отключить аппарат возможно в любой момент.

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.

  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

Список источников

  • autoclimate.online
  • vmeste-masterim.ru
  • kaminguru.com
  • www.syl.ru
  • StrojDvor.ru
  • autoterm.ru

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
Экономично расходуется топливо и ресурс аккумуляторной батареи
Достаточный показатель мощности
Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

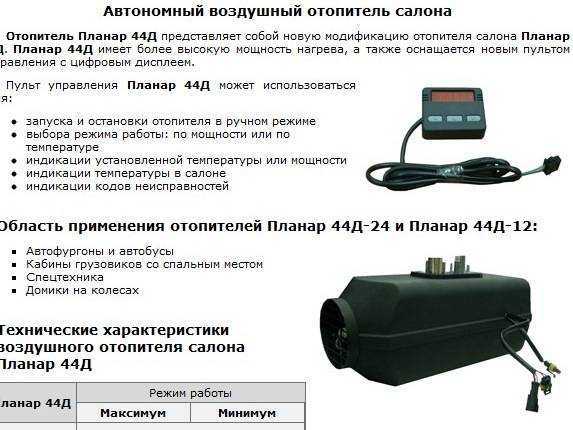

Преимущества и особенности воздушного отопителя Планар 44Д 12В

Самарский производитель постарался учесть потребности простого человека. Поэтому сегодня каждый водитель может ощутить ключевые достоинства от использования отечественной техники Планар 4дм:

  • высокую степень производительности, которую обеспечивает бесколлекторный двигатель;
  • значительную экономию на расходе топлива и электроэнергии. Когда двигатель выключен, и машина долго простаивает, агрегат не потребляет наиважнейшие ресурсы;
  • невысокую стоимость системы. Позволить себе покупку автономки Планар может каждый автовладелец;
  • в время функционирования устройства, в салоне не слышны посторонние звуки и вибрации;
  • диагностика производится в автоматическом режиме.

Система пригодна для использования в легковом и грузовом авто независимо от марки и модели. Также агрегаты популярны для установки в автобусах, катерах, фургонах, внедорожниках, пикапах. Планар сухойвключает в свою конструкцию регулятор напряжения, таймер, блок питания, нагревательный элемент, насос для прокачки топлива, оригинальную камеру сгорания, электронный пульт управления, комплект для монтажа и герметичные разъемы. Планар 44д имеет вид простого отопительного агрегата. Однако внутренние компоненты отличаются сложной конструкцией. Многие элементы перестают функционировать из-за неправильной установки, несоблюдения правил эксплуатации, естественного износа.

Не рекомендуется самостоятельно заниматься устранением неисправностей. Лучше доверить ремонт отопителей Планар высококвалифицированным специалистам, при этом значительно сэкономить денежные средства, время и нервы.

Какие существуют неисправности воздушных отопителей Планар 44Д 12

Некоторые проблемы в работе Планар 4 можно устранить собственными силами. Например, пополнить запасы топлива или прочистить трубопровод. Но существуют типы поломок, требующих руку мастера. Независимо от модели агрегаты имеют кодировки, подразумевающие тип неисправности. Код отображается на пульте электронного управления.

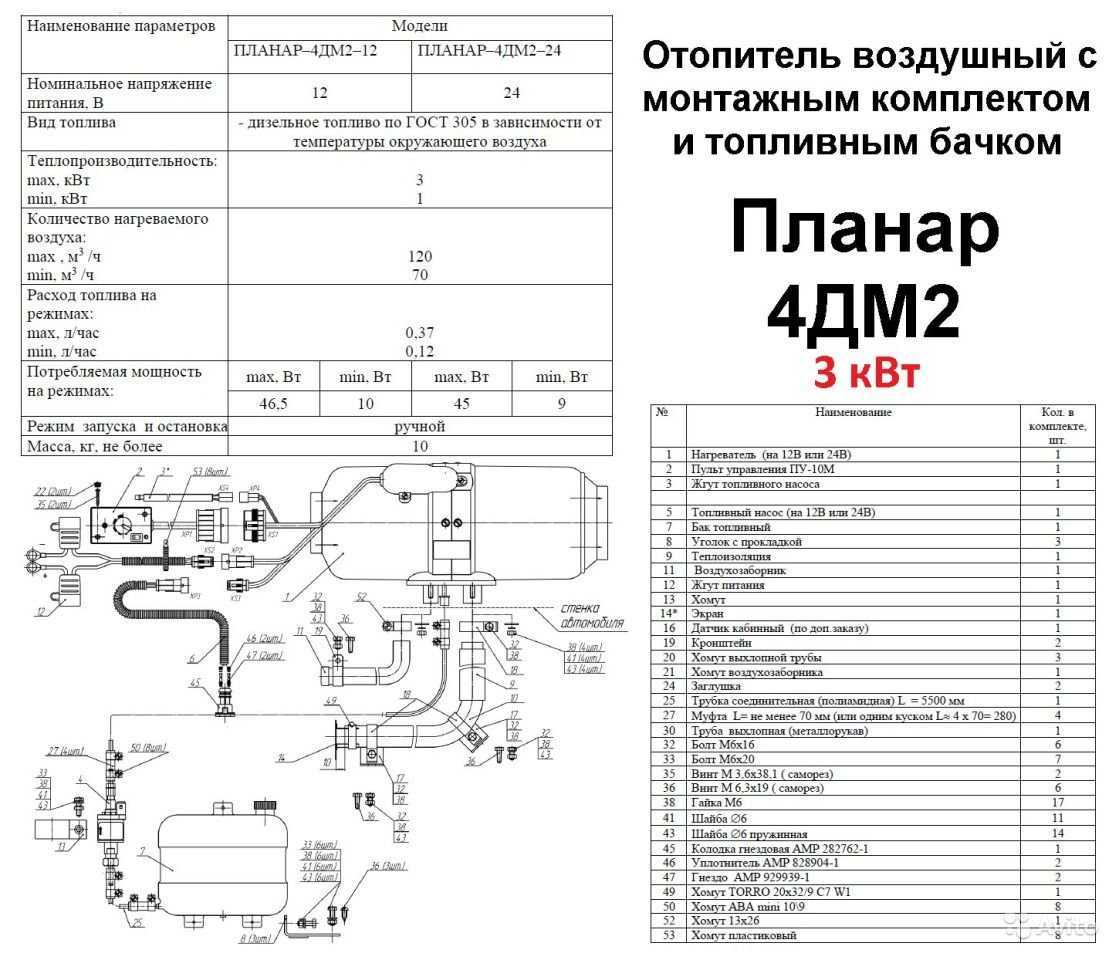

Система Планар 4дм2 имеет следующие коды:

  • Е 01 означает, что система перегрелась. Температура в теплообменнике превысила +250 градусов по Цельсию;
  • Е 02 – датчик перегрелся, и превысил температуру +55 градусов;
  • Е 04 – температурный датчик перестал функционировать;
  • Е 05 – индикатор пламени не срабатывает. Здесь наблюдается замыкание или обрыв проводки;
  • Е 08 – прерывается пламя. Ремонт автономки Планар может быть выполнен из-за неисправности в наносе, индикаторе. Очень редко неисправность возникает после нарушения герметичности топливного провода;
  • Е 09 – порча свечей розжига. Когда система запускается, происходит короткое замыкание, которое приводит к выходу из строя блока питания;
  • Е 10 – электродвигатель престал функционировать. Данный тип поломки возникает на почве сильнейшего трения между подшипниками;
  • Е 12 – заключается в высоком напряжении, которое превысило 30В;
  • Е 13 – система полностью отказала в работе. Поломка может возникнуть из-за плохого качества топлива, засора в трубопроводе, плохого разогрева свечей, пустого бака, забивки отверстия камеры сгорания;
  • Е 15 – уровень напряжения ниже отметки 20В;
  • Е 16 – вентиляция в камере охлаждения имеет сбои в работе. Здесь потребуется ремонт Планар блока управления, воздушного нагнетателя, индикатора пламени;
  • Е 17 – топливный насос непригоден для использования в системе. Следует незамедлительно обратиться к мастерам;
  • Е 27 – двигатель полностью вышел из строя. Подшипники или ротор требуют замены;
  • Е 28 – двигатель произвольно вращается. Здесь наблюдается перегрев блока питания Планар 4д.

Водители должны помнить, что в лютые морозы следует тщательно следить за работой воздушного отопителя. Перед длительными поездками необходимо продиагностировать систему на наличие неисправностей и по возможности быстро и недорого выполнить ремонт автономных отопителей Планар. Таким образом, человек исключает неприятные ситуации на трассе и обеспечивает комфортную обстановку в салоне автомобиля.

Планар 4дм 24 плохо греет

КОДЫ ОШИБОК ОТОПИТЕЛЕЙ ПЛАНАР

С кодами ошибок Планар Вы можете ознакомиться здесь

ОТОПИТЕЛЬ ПЛАНАР ДЫМИТ — В ЧЕМ ПРИЧИНА

Если все электрические компоненты отопителя работают, насос подает топливо, свеча накаляется достаточно, но при этом не начинается горение топлива или же отопитель дымит — это означает, что топливо плохого качества или неисправна сеточка под свечой либо камера сгорания. Если это произошло, небходимо сразу же сменить топливо (желательно разбавив его керосином или бензином на 25%). Затем попробовать дунуть (ртом) в трубку, подающую топливо в камеру сгорания. Если воздух не проходит или проходит очень плохо, необходимо заменить свечную сетку (вставлять до упора). Если это не поможет, отопитель необходимо разобрать и прочистить либо заменить камеру сгорания.

ВОЗМОЖНЫЕ ПРИЧИНЫ ВЫХОДА ИЗ СТРОЯ КАМЕРЫ СГОРАНИЯ ОТОПИТЕЛЯ ПЛАНАР

1. Топливо не по ГОСТу (добавление гелей, присадок и т. д.) 2. Продолжительная работа отопителя на минимальных режимах 3. Неисправность в подаче топлива (подача топлива не соответствует 6,8 мл на 100 качков насоса) 4. Повышенное сопротивление во входном патрубке (воздух для горения) и/или в выходном патрубке (глушитель). Выходной патрубок должен иметь 1 изгиб, быть направлен назад и по возможности должен быть коротким – чтобы при горении топлива в камере сгорания выхлопные газы выходили с наименьшим сопротивлением. Входной патрубок также должен быть направлен назад.

Если пришлось заменить горелку, то после этого необходимо: 1. Обязательно заменить топливо 2. Проверить чистоту бака — чтобы не было осадка 3. Проверить выхлопную трубу – внутри не должно быть нагара 4. Проверить трубу подачи воздуха для горения – в ней должен быть свободный проход (возможно в нее набился снег или замерзла вода) 5. Чаще пользоваться отопителем на большой мощности 6. Если топливо невысокого качества, лучше настраивать отопитель на работу по мощности, а не по температуре (при этом на дисплее отображаются палочки)

МОСКВА, с 10.00 до 21.00 8(916) 705 22 46 8(909) 959 90 38

Если ваш сухой фен Планар не работает — важно сразу понять несколько вещей: в чем причина, что можно сделать, и чего делать самому ни в коем случае нельзя

Итак, сев с утра за руль, вы обнаружили, что с вашей автономкой что-то не так. Планар дымит, шумит или вообще отказывается включаться

Что делать? Прежде всего, обратите внимание на пульт управления устройством. Пульт предназначен не только для запуска и остановки отопителя в ручном режиме, но и индикации состояния отопителя по светодиоду

Светодиод, который показывает состояние отопителя, расположен на лицевой панели пульта рядом с ручкой переключателя.

Способы устранения конденсата на входных дверях

Способ избавиться от конденсата заключается в обеспечении притока сухого свежего воздуха извне и оттока паров из закрытого помещения. Возможна установка «теплой завесы», которая станет обогревать дверь прогретым воздухом. Повысится температура поверхности дверного полотна, и сместится точка росы. Утепление полотна двери не искоренит проблемы конденсата. Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур. Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Принцип работы

Функционирует автономка «Планар» на принципе всасывания окружающей воздушной массы во внутреннюю часть нагревательного отсека. При сгорании топлива выделяется энергия, которая нагревает воздух, а он, в свою очередь, подается внутрь салона.

Существенным плюсом рассматриваемого отопителя является возможность корректировки мощности. Для этого используют специальную рукоятку, которая легко поворачивается и фиксируется в требуемой позиции. После установки заданного режима устройство автоматически будет поддерживать его. При достижении максимальной температурной отметки прибор будет отключаться и активироваться при минимуме.

Общее описание рабочего процесса автономки «Планар»:

  • На первом этапе продувается отсек сгорания.
  • Далее до заданной температуры прогреваются свечи накаливания.
  • Во внутреннюю часть рабочей камеры поступают требуемые порции топливовоздушной смеси.
  • Горючее начинает сгорать.
  • Свеча поддерживает горение до стабилизации термического процесса в заданном режиме, после чего отключается.

Коды ошибок с пульта-таймера Теплостар

Код Несправность Устранение неисправностей
01 Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02 Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03 Неисправность датчика перегрева. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04  Неисправность датчика температуры. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05 Обрыв индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06 КЗ индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07 Прерывание пламени на режиме работы «МАЛЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.

08

Прерывание пламени на режиме работы «ПОЛНЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09 Неисправность свечи накаливания. Проверить свечу накаливания, при необходимости заменить свечу.
10 Неисправность электродвигателя нагнетателя воздуха. Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12 Отключение, повышенное напряжение более 30,8 В. Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13 Попытки запуска исчерпаны. Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14  Неисправность циркуляционного насоса (помпы). Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15 Отключение, пониженное напряжение менее 20 В. Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16  Превышено время на вентиляцию. За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17 Неисправность топливного насоса. Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18 Неисправность реле вентилятора автомобиля. Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19 Прерывание пламени на режиме «СРЕДНИЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20 Нет связи между блоком управления и таймером. Проверить предохранитель 5 А. Проверить цепи и контакты.
23 Напряжение менее 21,6 В (Предупреждение). Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25 Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился. Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Особенности работы в различных ситуациях

Автономный отопитель планар коды ошибок Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
