Калориферы для приточной вентиляции

Особенности устройства калориферов

Учитывая тип сечения воздуховодов: круглое или квадратное, можно подобрать тип калорифера. Наилучшим вариантом является установка данного устройства перед вентилятором. Такая схема работы обеспечит максимальную эффективность: воздух, проходя через систему фильтрации, расположенную на входе, достигает калорифера, где, прогреваясь, потоком необходимой мощности вбрасывается в помещение.

Выбор типа конструкции подразумевает расчёт калорифера вентиляции. Определение мощности данного устройства не требует сложных манипуляций и вычислений. Для этого необходимо располагать данными температуры воздуха на входе и выходе калорифера (учитывается значение воздуха на улице и на выходе вентиляционной системы). Если воздух снаружи помещения удерживается на минимальной отметке кратковременно, то можно пренебречь пиковым значением температуры, тогда мощность устройства можно брать в расчёт несколько меньшего значения.

Расчёт мощности калорифера вентиляции также подразумевает получение дополнительных данных по воздухообмену в помещении. Данный параметр определяет производительность вентиляционной системы и измеряется в м3/час. Эти два параметра умножаются на объёмную теплоёмкость воздуха, затем полученное значение делится на 1 000. После того, как была определена мощность калорифера, необходимо, чтобы данное значение соответствовало напряжению сети. Так, для корректной работы устройства мощностью 4 и выше кВт необходимо, чтобы подключение было трёхфазным, что подразумевает напряжение 380 В.

Из-за несоответствия данных параметров нагреватель очень быстро перестанет функционировать и вскоре понадобится ремонт калорифера вентиляции. Также одной в числе прочих неисправностей числится длительная работа устройства без регулярного технического обслуживания или же нарушение элементарных правил эксплуатации подобной техники. В любом случае поломка калорифера вовсе не означает, что вентиляционная система теперь никогда не будет полноценно функционировать. Существует немало сервисов, которые за короткое время починят неполадки любой сложности и характера. Разумеется, работу мастера придётся оплатить.

Преимущества и недостатки использования электроэнергии для целей отопления

Сразу нужно отметить, что использование электрических нагревательных приборов для отопления – не самый дешевый вариант, так как стоимость самого оборудования, а также издержки при эксплуатации слишком высоки. Поэтому его чаще всего рассматривают в качестве альтернативного, на случай перебоев с подачей газа или, если газификации вообще нет. В то же время, отопление дома с помощью электроприборов имеет и некоторые очевидные достоинства:

• Практически повсеместная доступность.
• Очень быстрый и простой монтаж.
• Удобное управление.
• Компактное устройство приборов.
• Полное отсутствие каких-либо продуктов сгорания.

Таким образом, при всех своих недостатках, связанных, главным образом, с экономической составляющей вопроса, электроприборы обладают массой полезных качеств, которыми не могут похвастаться отопительные устройства, основанные на сжигании топлива.

Управление электрокалорифером

Управление нагревателем обычно осуществляется ступенчато, сначала включается первая ступень нагревателя, затем последовательно включаются/выключаются следующие ступени, так называемые опорные. Соотношение между временем включения и отключения зависит от необходимости в нагреве. Выходная мощность электрического нагревателя вычисляется по ПИ-закону, регулируемая величина — по датчику температуры приточного воздуха.

Сигнал управления устройством, непосредственно регулирующим мощность, в качестве которого могут применяться тиристорные регуляторы, твердотельные реле, обычные контакторы, может быть либо аналоговый с напряжением 0-10V, либо дискретный.

При включении нагрева, сначала включается первая ступень и за счет плавного изменения мощности, которое происходит благодаря управляющему сигналу 0-10V, обеспечивается точное поддержание требуемой температуры. Если мощности первой ступени не хватает, то включается вторая ступень, а производительность первой ступени сбрасывается и начинает регулирование заново. Если не хватает мощности двух ступеней, то включается третья ступень и т.д. При необходимости снижать температуру, основное регулирование осуществляется с помощью первой ступени, остальные ступени выключаются по мере надобности.

Для защиты от частого включения ступеней мощности, используется гистерезис, равный примерно 10 % мощности. То есть вторая ступень включится при значении выходной мощности 105 %, выключится при снижении до 95 % (205 % и 195 % для третьей ступени, соответственно).

Общий алгоритм работы системы

Запуск системы осуществляется следующим образом. В режиме ожидания зимой система выключена и перед запуском никаких предварительных действий не требуется. В этом, кстати, заключается еще одно отличие от систем водяного обогрева, где перед запуском необходимо прогревать калорифер до заданной температуры.

При переходе в режим Работа, включается ТЭН калорифера и начинается плавное увеличение мощности нагрева. Одновременно с включением калорифера, открывается воздушная заслонка. Затем, с некоторой задержкой, запускается вентилятор приточного воздуха. При этом уставка температуры начинает плавно снижаться до номинального значения.

Переход установки в дежурный режим должен сопровождаться продувкой электронагревателя. Во время продувки, питание с электронагревателя снимается, но вентилятор должен продолжать работать в течении некоторого времени, для охлаждения калорифера и только после этого выключаться. Иначе, если не соблюдать это правило, ТЭН нагревателя может просто выйти из строя.

Такой же алгоритм действий и при срабатывании защиты от перегрева — сначала должен выключаться нагрев, затем идет продувка калорифера вентилятором и только после этого отключение вентилятора.

Также должна быть предусмотрена блокировка работы электронагревателя при выключенном приточном вентиляторе. В случае резервирования вентиляторов, которое позволяет продолжать работу вентустановки, используя резервный вентилятор, в случае отказа основного, переключение происходит при поступлении сигнала аварии с работающего вентилятора (термоконтакт, авария ПЧ) либо по сигналу с прессостата. Если же и в случае резервного приходит сигнал об аварии, установка выключается.

Для вентиляторов должны быть предусмотрены следующие виды защит:

• Сигнал о перегрузки электродвигателя, по срабатыванию встроенного термоконтакта.
• Отказ преобразователя частоты, при этом контроль электрических параметров двигателя осуществляется встроенными функциями самого ПЧ.
• Обрыв ремня. Фиксируется по срабатыванию датчика перепада давления на вентиляторе.

При срабатывании защиты электродвигателя вентустановка переходит в дежурный режим и в журнал контроллера записывается событие «Перегрузка».

При поступлении сигнала «Отказ ПЧ» установка также переходит в дежурный режим, снимается сигнал подачи питания на преобразователь частоты, и в журнал  записывается событие «Отказ ПЧ». В системах с резервированием вентиляторов вместо перехода в дежурный режим контроллер включает резервный вентилятор.

При поступлении сигнала с пожарного датчика, установка переходит в дежурный режим. При этом останов происходит сразу, без продувки электрокалорифера.

Работа остальных элементов вентустановки, в принципе, ничем не отличается от работы в установках с водяным калорифером, поэтому в данной статье их можно не рассматривать.

Типы конструкций

Приборы данного вида имеют свою классификацию, которая подробно описана в существующих нормативах ГОСТ. Однако, несмотря на это, практически она применяется не так уж и часто. Иногда электронагревательные приборы очень сложно поделить на те или иные виды, поскольку их в последние годы появилось очень много.

Ниже рассмотрим разделение этих предметов в зависимости от типа их конструкций:

• открытые нагревательные элементы;
• закрытые;
• герметически закрытые.

Такой вариант классификации приборов достаточно хорошо характеризует их в плане техническом, но не дает понять, как именно их нужно использовать. Применение электронагревательных приборов по назначению мы рассмотрели чуть выше. А ниже рассмотрим еще одну систему их разделения.

Аналоговые и цифровые

Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.

Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.

Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.

Требования к эксплуатации и монтажу

Контакты с данным типом оборудования должны осуществляться в соответствии с требованиями специальных нормативных документов. Это касается его проектировки, установки и запуска в эксплуатацию. Причем речь идет не только о самих изделиях бытового назначения, но и об электрических сетях и установках.

Также следует периодически осуществлять контроль их технического состояния. Нужно соблюдать правила эксплуатации электронагревательных приборов. Например, в помещениях, где в нерабочее время не присутствует дежурный, их следует обесточивать. Исключение составляет лишь базовая подсветка, установки против пожара и охранная сигнализация.

Если говорить о жилых помещениях, то изделия можно оставлять под напряжением, если это допускает инструкция или таково их назначение.

Не допускайте прокладку и применение воздушных линий передач рядом с горючими кровлями или навесами, а также складами с взрывоопасными веществами и изделиями.

Плюсы и минусы использования

Если предприятие обладает собственной системой теплоснабжения, применение калориферов для приточной вентиляции является максимально рентабельным.

Комплект водяных тепловентиляторов для обслуживания складского помещения. Калориферы с расходом воздуха 5200 м³/ч и температурой теплоносителя + 130ºС нагревают воздух и поддерживают заданную температуру

Достоинства устройств, подключенных к централизованной системе:

• простая установка, не отличающаяся по сложности от монтажа отопительных труб;
• быстрый нагрев объемного помещения;
• безопасность работы всех узлов;
• возможность регулировки потока нагретого воздуха;
• строгий индустриальный дизайн.

Но главным преимуществом является отсутствие регулярных финансовых вложений – оплата происходит только при покупке нового оборудования.

Актуальные цены на водяные биметаллические калориферы КСК производства новосибирской компании «Т.С.Т», изготавливающей тепловое оборудование. Конечная цена зависит от базовой комплектации и технических характеристик (+)

Главным недостатком считают невозможность использования водяных моделей в быту, особенно в условиях городского жилья. Альтернативой является применение электрических приборов. Еще один нюанс касается отрицательных температур: оборудование необходимо устанавливать в помещениях, где минимальный порог не опускается ниже 0ºС.

В конструкции водяного калорифера практически нет быстроизнашивающихся деталей. Они редко выходят из строя и требуют серьезных ремонтов, что также следует отнести в «копилку» преимуществ оборудования (+)

Изготовление бесканального теплообменника

грунтовой бесканальный теплообменник

Бесканальный грунтовой теплообменник подразумевает изготовление котлована с длиной около 3-4 метров и глубиной на 80 сантиметром. Котлован наполняется слоем гравия, а сверху покрывается пенобетонным покрытием. Эта конструкция позволяет получить температуру внутри специального слоя, которая не будет отличаться от температуры в грунте на глубине 5 метров. После изготовления котлована, из него нужно вывести трубу для поступления свежего воздуха.

Изготавливается этот патрубок по такой же схеме, как и в трубном теплообменнике. Ещё одна труба должна идти от специальной слоя до вентиляционной системы помещений. По простой схеме воздух начинает циркулировать. Он не только увлажняется, но и очищается. Плюс конструкции – это повышенная фильтрация. Минус – более низкая эффективность, чем в трубной системе.

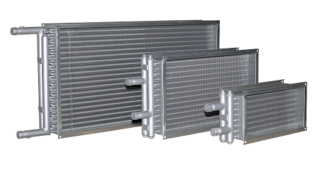

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Расход воздуха или производительность по воздуху

Проектирование системы начинается с расчета требуемой производительности по воздуху, измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

Расчет вентиляции начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час.

Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

1. Расчет воздухообмена по кратности:L = n * S * H, где

L — требуемая производительность приточной вентиляции, м3/ч;

n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;

S — площадь помещения, м2;

H — высота помещения, м;

1. Расчет воздухообмена по количеству людей:L = N * Lнорм, где

L — требуемая производительность приточной вентиляции, м3/ч;

N — количество людей;

Lнорм — норма расхода воздуха на одного человека:

1. • в состоянии покоя — 20 м3/ч;
2. работа в офисе — 40 м3/ч;
3. при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования.

Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Схема работы

(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* — 1ф под заказ

** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

• Регулировка скорости;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

— (стандартная комплектация)

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

• Полная самодиагностика при включении;​
• Протоколирование работы установки с записью в энергонезависимую память;​
• Процедура модернизации программного обеспечения;​
• Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
• Наличие сервисного режима-просмотра показаний каждого температурного датчика;
• Регулировка скорости;
• Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).

Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).

Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.

Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:

• компактные габариты;
• минимальный уровень шума;
• возможность регулирования скорости вращения вентилятора;
• защита рекуператора от обмерзания.

Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:

• приточный и вытяжной вентиляторы;
• рекуператор;
• калорифер;
• смесительный узел с насосом;
• решетки и фильтры очистки;
• воздуховод;
• системы автоматики.

Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Электрические котлы

В отличие от предыдущих приборов, эти устройства используются для создания постоянной системы отопления в доме. Используются совместно с жидкостным теплоносителем, циркулирующим по замкнутому контуру, обвязывающему все помещения в доме.

По виду основного нагревательного элемента электрокотлы делятся на:

ТЭНовые – работают с любыми видами жидкости и имеют самую простую конструкцию. Они позволяют плавно изменять мощность, ступенчато изменять интенсивность нагрева за счет включения разного количества устройств.

Электродные, которые обладают компактными размерами и применяются исключительно для водяных систем. При этом теплоноситель должен строго соответствовать требованиям ГОСТ 2874-82 «Вода питьевая». Это обстоятельство сильно влияет на стоимость оборудования. Тепловая энергия возникает по принципу электролитической диссоциации, благодаря которой на электродах возникает разность потенциала из-за растворенных солей. Это прекрасно нагревает воду. Такое устройство намного экономичнее предыдущего.

Индукционные котлы являются наиболее инновационными и дорогими устройствами. Они очень надежны и долговечны. Нагревать такие котлы могут любой теплоноситель за счет принципа электромагнитной индукции. Такое устройство потребляет максимальное количество электроэнергии, но зато просто в монтаже, не требует наличия отдельного помещения и обладает максимальным КПД при самых маленьких размерах.

Все электрокотлы должны быть обязательно заземлены очень надежно.

Подведем итоги

За помощью в подборе и расчёте канального нагревателя лучше обратиться в специализированную организацию.

Пример
