Из увлажнителя воздуха не идет пар: причины неисправности

Как устроены

Бытовая техника имеет свойство выходить из строя, поэтому знания об устройстве помогут выявить причину неполадок. Конструкция прибора зависит от принципа его работы, паровой увлажнитель и ультразвуковой имеют совершенно разное строение:

Паровой. В увлажнитель встроены емкость для воды и нагревательный элемент. Из резервуара вода поступает через дозатор маленькими порциями в изолированную камеру нагрева, быстро вскипает и испаряется.
Ультразвуковой. Состоит из бака для воды с датчиком уровня, камеры парообразования с ультразвуковой мембраной, и вентилятора малой мощности. Вода через клапан попадает на мембрану, которая вибрирует со скоростью ультразвука, и разбивается на мельчайшие частички. Холодный туман выталкивается наружу вентилятором.

Правила эксплуатации

Использование дистиллированной воды предотвращает поломки увлажнителей

Инструкция соблюдается, чтобы предупредить неисправности. Жидкость наливается только в предназначенное отверстие, чтобы увеличить срок работы без поломок. Используется дистиллированная вода или допускается водопроводная, если это указано в руководстве по применению.

Правила пользования:

если прибор не используется, воду нужно сливать до следующего раза;
нельзя использовать другое средство, кроме воды;
прибор не относится к лечебным ингаляторам, поэтому нельзя вдыхать пар, низко наклоняясь;
емкость наполняется до положенной отметки и не больше;
разборка установки проводится при выключенной из сети вилке.

Конструктивные особенности

Устройство парового увлажнителя

Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же. В верхней части бак с водой (может быть и сбоку). Под ним пластиковый отсек с электроникой:

Кулер, который через нижнюю решётку засасывает воздух.
Круглый плоский пьезоэлемент (нагреватель).
Блок управления.
Генератор.

Перед покупкой увлажнителя воздуха рекомендуется изучить все варианты приборов. Увлажнитель воздуха — какой лучше, расскажем в статье.

Какой увлажнитель воздуха лучше выбрать в детскую комнату? Следующие советы помогут вам определиться с выбором.

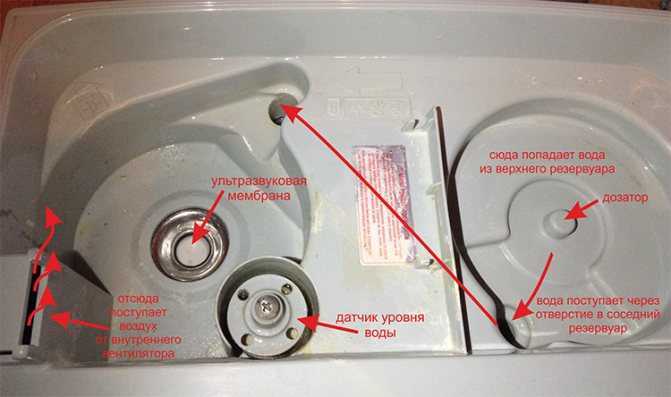

Устройство ультразвукового увлажнителя

В корпусе прибора находятся:

электронная часть;
плата питания;
усилитель;
излучатель на керамической основе (похож на обычный динамик, только работает в УЗ диапазоне);
вентилятор.

Принцип работы ультразвукового увлажнителя

Неисправности: признаки и причины

Если увлажнитель сломался нужно выяснить причину поломки, её характер. В увлажнителе могут возникнуть следующие неисправности:

Не происходит парообразования, но сам прибор работает.
Прибор при работе слишком сильно шумит.
Увлажнитель воздуха не включается.
Течет бак для жидкости.

Сломаться прибор может под влиянием самых разнообразных факторов. Выделяют следующее наиболее распространённые причины поломок:

длительный срок эксплуатации, износ деталей;
попадание влаги на плату управления прибора;
наличие протечек жидкости;
использование загрязнённой воды;
образование налёта и накипи;
повреждение электрических сетей, перепады электричества;
засорение деталей;
нарушение правил эксплуатации (удары, падение);
поломка индикатора жидкости и работа прибора в сухом режиме (выходит из строя ультразвуковая мембрана);
шуметь прибор может по причине нарушения работы вентилятора или нагревательного элемента.

Основные поломки

Если увлажнитель воздуха перестал нормально выполнять свое предназначение, следует искать причину поломки. Среди неисправностей данного прибора самыми популярными можно назвать следующие:

при работе увлажнителя выделяется неприятный запах;
агрегат шумит и издает громкие звуки;
при включенном увлажнителе не образуется пар;
прибор не включается и не функционирует вообще.

Вот список частых причин, по которым происходит образование неисправностей:

долгий срок использования увлажнителя;
изношенные детали;
влага попала на плату прибора;
протекает жидкость;
используется загрязненная вода;
сбор накипи или налета;
перепад напряжения в электрической сети;
поврежденная электросеть;
засоренные детали;
неправильная эксплуатация;
механические повреждения увлажнителя при ударах и падениях;
выход из строя мембраны ультразвукового типа;
нарушенная работа вентилятора, элемента нагревания.

Основные проблемы при работе

Такие устройства характеризуются довольно большим уровнем защиты и надёжности. Ломаются они редко, но если это случится, то ремонт может обойтись дорого. Зачастую выход из строя случается по следующим причинам:

попадание в корпус влаги;
резкие скачки напряжения в электросети;
непрофессиональное обслуживание.

Первый вариант поломки происходит довольно часто, так как сверху находится вода, поэтому при разгерметизации корпуса она может попасть в нижнюю электрическую часть устройства. Кроме этого, микрочастицы пара также со временем могут попадать внутрь даже без разгерметизации. Некоторые модели во избежание такого явления обустраиваются системой заливки воды снизу бака и отверстием для вывода лишнего пара сверху ёмкости.

Добраться до нижнего отверстия для заливки воды не всегда удобно, и некоторые заливают её через верх, то есть через отверстие для отвода пара. Это приводит к выходу из строя устройства, поскольку вода попадает в вентилятор. Ремонтировать увлажнитель самостоятельно можно только при наличии базовых знаний в электронике, паяльника и тестера.

Ультразвуковой увлажнитель воздуха. Мои отзывы и мелкий ремонт своими руками.

Можно выделить основные неисправности увлажнителя воздуха, которые будут проявлять себя следующим образом:

Отсутствие пара. Если увлажнитель воздуха не парит, причиной этому могут быть разные факторы. К примеру, повреждение мембраны, окисление контактов платы, неисправности генератора или вентилятора. Как правило, пароувлажнитель может включиться и работать несколько минут, после чего прекратит увлажнение воздуха.
Не используется вода. Если мембрана работает нормально в ультразвуковых устройствах, то будет наблюдаться характерное бульканье воды в ёмкости. Если такого явления не наблюдается, то это может свидетельствовать о поломке излучателя. Причин может быть несколько. Одна из самых распространённых — поломка из-за неисправности датчика уровня воды. В связи с этим прибор мог работать некоторое время всухую.
Появление запаха плесени. В этом случае устройство нужно продезинфицировать. Процедура немного другая, чем просто замена воды в ёмкости. Такое явление возникает из-за бактерий, которые активно размножаются во влажной среде. Из-за этого может появиться плесень и грибок. Зачастую уязвимым местом является фильтр устройства.
Возникновение налёта. При его появлении нужно соответствующе реагировать. Он воздействует на технику только негативно: снижает работоспособность и мощность оборудования.
Не работает совсем. Устройство не будет работать вовсе, если нет питания от электросети. В первую очередь нужно проверить щиток в доме и другие подключённые приборы, возможно выбила линия или же аппарат не включён в розетку. Такое может быть и тогда, когда перегорел предохранитель вилки. Может быть, внутри вилки провода подсоединены неправильно, поэтому она отвинчивается и проверяется на корректность подсоединения. Кроме этого, возможен перебитый провод. Это проверяются тестером, и если обнаружены повреждения, то целесообразно его заменить.
Не идёт воздух. Если устройство работает, но при этом не идёт воздух, то в 99% случаев забился воздушный канал забора воздуха и соответствующие фильтры. Может не корректно работать вентилятор. Хотя это бывает очень редко, но его проверить тоже нужно. Если он вращается неравномерно или полностью не работает, то лучше обратиться в мастерскую или сдать устройство по гарантии. Возможно, в этой ситуации вышел из строя электродвигатель, и он нуждается в замене.

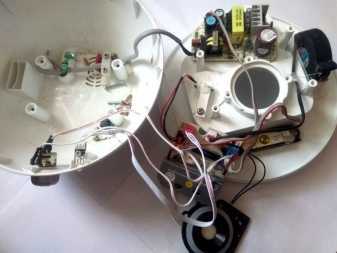

Как отремонтировать своими руками?

Разбирать и ремонтировать ультразвуковой увлажнитель стоит только при условии его выключения из электрической сети. Первым делом прибор разбирается, чтобы установить причину неполадки. После обесточивания нужно снять бак, заранее подготовив контейнер для размещения емкости с жидкостью. При помощи сухой тряпочки необходимо ликвидировать оставшуюся внутри агрегата жидкость.

Увлажнители со встроенными гигрометрами стоит разбирать аккуратно, так как данный элемент в них крепится на нижней части прибора. Процесс чистки климатического оборудования может отличаться в зависимости от модели товара.

Внутренние детали парового приспособления может испортить накипь, которую можно удалить аналогично той, что собирается в чайниках. К примеру, воспользоваться лимонной кислотой. Ключевым этапом при проведении санитарных мероприятий считается смена фильтров. Для этого емкость промывают при помощи проточной воды, вытирают с внутренней стороны тряпочкой мягкой текстуры или нежесткой щеткой.

При очищении увлажнителей категорически не рекомендуется использовать вещества химической природы, например, жидкости для мытья посуды, унитазов или иную агрессивную химию. При игнорировании данного правила можно повредить не только части прибора, но и нанести вред здоровью окружающих. Вся причина в том, что при запуске увлажнителя химические вещества, что осели на стенках, будут распространяться по помещению и попадать в органы дыхания людей.

Дезинфекцией климатического оборудования считается не только его очищение, но и ликвидация микроорганизмов и бактерий, которые скопились в емкости. Для дезинфекции можно воспользоваться следующими средствами:

уксусная кислота;
хлорный отбеливатель;
перекись водорода.

Отбеливатель необходимо разводить в воде согласно инструкции. Уксус для дезинфекции должен иметь концентрацию 10-20%. Перекись водорода можно использовать в чистом виде. Любое из вышеперечисленных веществ необходимо залить в прибор и выдерживать около 2 часов. Не стоит забывать о необходимости тщательного промывания агрегата после дезинфекции, так как его применение может стать причиной проблем со здоровьем.

После процедуры необходимо протереть увлажнитель с помощью мягкой тряпки. Визуально осматривая плату климатического оборудования, можно сделать вывод о существующих неполадках. У «здоровой» платы равномерный окрас, а вот если она имеет пятна и подтеки, то стоит приступать к ремонту.

Далее стоит проверить отсутствие пробоев в дорожках платы. При коротких замыканиях предохранители могут выйти из строя, поэтому нужно перепаивание. Окисление контактов может стать последствием проникновения внутрь паров жидкости. Для устранения проблемы плату требуется аккуратно извлечь из гнезда, открутив несколько болтов. После этого поверхность нужно почистить щеткой мягкой текстуры, намоченной спиртом.

Замена старой мембраны, которая вышла из строя, не является сложным процессом. Первым делом стоит открутить крепежные болты, после чего снять кольцо из керамики и частично плату. Небольшую круглую мембрану к плате можно прикрепить при помощи нескольких проводов. Последние требуется аккуратно отпаять. Места соединений необходимо обезжирить.

Следующим шагом будет припаивание проводов нового элемента. После того как деталь определена на прежнее место, агрегат необходимо собрать в обратном порядке. Для замены транзисторов стоит использовать только заводские элементы, так как несоответствие деталей может стать причиной неспособности прибора образовывать пар.

Источники

https://tehnika.expert/klimaticheskaya/uvlazhnitel-vozduxa/pochinit-svoimi-rukami.html
https://microklimat.pro/sistemy-ventilyacii/remont-uvlazhnitelya-vozduxa-svoimi-rukami.html
https://oventilyacii.ru/mikroklimat/uvlazhniteli-i-ochistiteli/remont-uvlazhnitelya-vozduha.html
http://ventilationpro.ru/uvlazhnitel_vozdukha/proizvodim-remont-uvlazhnitelya-vozdukha-svoimi-rukami-sovety-mastera.html
https://stroy-podskazka.ru/uvlazhnitel/o-remonte/
https://sovet-ingenera.com/tech/klimat/remont-uvlazhnitelya-vozduha.html

Блок питания увлажнителя воздуха

Обычно в современных устройствах применяется импульсный блок питания со стабилизацией выпрямленного на диодах Шоттки напряжения. На входе, после шнура питания стоит колодка (или пара клемм), от которых начинается процесс преобразования 230 вольт в нужные номинал, частоту. Если устаревший блок питания работает на трансформаторе, с которого выходят 50 Гц, в нашем случае все по-другому.

На входе увлажнителя воздуха сразу стоят один или несколько фильтров. Сюда входят конденсаторы, дроссели, резисторы. Каждый элемент проверяется на годность. Отдельно на стабилитроне формируется напряжение генератора импульсов высокой частоты, управляемых электродом тиристора, транзистора, симистора или другого ключевого элемента. Узнать ключ можно по радиатору, здесь рассеивается много тепла.

Отдельно идет защита варисторами. Переменные сопротивления, зависящие сильно от приложенного напряжения. Если вольтаж взмывает до небес, варистор замыкает цепь на землю, предохранители. Срабатывает защита, прибор отключается. Варистор стоит на входе генератора, отдельного блока питания элемента не имеется, потреблять 230 вольт, естественно, не может.

Предохранители импульсных блоков питания заменяются низкоомными резисторами. Сгорит от перегрузки, одновременно ограничит ток, уберегая элементы схемы увлажнителя воздуха от подгорания. Особенностью импульсных блоков питания является то, что в нормальном состоянии ток через предохранители не идет. Поэтому используют народный метод локализации поломки. В цепь предохранителя включается лампочка, если светится, поиск неисправности продолжают.

Диодный мост выпрямляет напряжение, после ключевого транзистора поступающее на трансформатор высокочастотными импульсами. Удается снизить массу обмоток без потери мощности. Трансформатор получается компактный, потери снижаются. На выходе каскада стоят диоды Шоттки, сглаживающие пульсации фильтры.

Если для питания прибора используется 230 вольт, линии высокого вольтажа проходят отдельно от тракта формирования постоянного тока. Турбина может включаться реле, напряжение для которого формируется транзисторным ключом, стабилитроном. Просматривается по схеме.

Рассказ про ремонт увлажнителя воздуха своими руками подходит к концу. Бывают среди моделей отличия, но все приборы строятся по одному принципу. Лучшие оснащаются датчиками влажности, стоящими на входе тракта забора воздуха. Позволит прибору отключаться по достижении показателем заданного значения. Обязательно имеется реле, прерывающее питание ключей в блоке питания. Как видели выше, причины поломок увлажнителей воздуха часто кроются в некорректной эксплуатации. Вот почему рекомендуем читать инструкции. К слову сказать, модели из Германии ничуть не проще в этом отношении, нежели китайские. Правильно эксплуатируйте прибор, и не будет голова болеть, как починить увлажнитель воздуха самостоятельно.

И вот еще что! Не рекомендуется в местностях с жесткой водой заправлять увлажнитель воздуха из-под крана. Хотя кипения, как такового не происходит, соли остаются на поверхности пьезоэлемента, днище рабочей камеры, вынуждая периодически чистить прибор. Лучше пользоваться бутилированной водой, фильтрованной или дистиллированной.

Меры безопасности

Многие применяют устройство в качестве ингалятора, то есть наклоняются над соплом пара и вдыхают. Это делать нельзя, так как проводятся такие процедуры, как правило, над кастрюлей с отваром трав. Очищать устройство уксусом можно только на открытом воздухе. Если делать это в помещении, то можно получить ожоги лёгких или других органов дыхательных путей. Возле работающих приборов нельзя включать увлажнитель, так как пар может попасть в них и создать короткое замыкание.

Во время проверки работоспособности или профилактики нельзя прикасаться руками к любым внутренним комплектующим, пока прибор не будет отключён от электросети. Утилизацию испорченных деталей нужно проводить таким образом, как указано в инструкции и рекомендациях от производителей. Устройство не рекомендуется также накрывать сверху тряпкой, салфеткой или другими вещами, поскольку это может привести к поломке оборудования. Кроме этого, корпус нельзя трогать мокрыми руками.

Отремонтировать такое устройство, как увлажнитель, самостоятельно несложно. На практике намного тяжелее найти причину поломки. Без специального оборудования определить её бывает иногда просто невозможно. Но если эксплуатировать устройство правильно, вовремя заменять фильтры, делать периодическую профилактику, то серьёзных поломок возникнуть не должно. Увлажнитель не будет протекать, а работа будет стабильной.

Пьезоэлемент или мембрана – элемент увлажнителя воздуха, который путем высокочастотных колебаний генерирует из воды холодный пар.

Наиболее частой причиной выхода из строя увлажнителя воздуха является износ пьезоэлемента. Симптомы выхода из строя пьезоэлемента – слабое выделение пара(есть только фонтанчик, а пара нет) при работе увлажнителя или полное прекращение возбуждения на поверхности воды. Использование увлажнителя воздуха с неисправным пьезоэлементом чревато выходом из строя платы генерации высокочастотных колебаний, а именно транзистора BU 406, C3834 или C3835.

В случае, если Ваш испаритель перестал генерировать пар, или выделение пара стало существенно меньше, нужно заменить .

В бытовых условиях проверить пьезоэлемент практически сложно, так как для его проверки нужен осциллограф, да и не так велика.

Процедура замены пьезоэлемента проста, если вы не желаете выполнять замену самостоятельно, можете поручить ее любому электрику или мастеру по ремонту мелкой бытовой техники. Или воспользоваться нашей услугой, .

Процедуру замены пьезоэлемента нужно начать с разборки увлажнителя воздуха. Процедура может отличаться для разных моделей. Обязательно отключите увлажнитель от сети 220В перед разборкой. Отсоедините все провода от платы генерации ультразвуковых колебаний и снимите металлическое крепление с пьезоэлемента.

Бытовой технике свойственно ломаться в период длительного использования. Увлажнители воздуха не исключение. Если поломка не серьезная, ремонт увлажнителя воздуха можно выполнить самостоятельно.

Существует 3 типа увлажнителей:

традиционные потоковые,
паровые,
ультразвуковые.

Рассмотрим принцип работы каждой группы.

Традиционные

Эти увлажнители прогоняют струю воздуха над поверхностью воды. Как вариант, с помощью помп воздух прокачивают сквозь толщу воды. Этот способ медленнее других.

Паровые

Работают подобно обычным увлажнителям. Но в паровых есть испаряющий элемент, благодаря которому влажность в помещение повышается эффективнее. Основной минус в том, что во время нагревания воздуха греется корпус.

Ультразвуковые

Ультразвуковые приборы используют вибрацию керамической пластины. Ее быстрые колебания выбивают с поверхности воды мельчайшие частички, которые выгоняются в воздух вентилятором.

Безопасность и эффективность ультразвуковых аппаратов позволяет им доминировать на рынке увлажнителей воздуха. Это самые продаваемые приборы, поэтому на их примере рассмотрим алгоритм работы и особенности ремонта.

Диагностика неисправности и способы решения

Диагностика неисправностей выполняется, прежде всего, путем осмотра внутренней части увлажнителя. Сняв заднюю крышку, внимательно проверяют все детали, шлейфы, контакты. Не должно быть отсоединенных проводов, почерневших, вздутых, оплавленных элементов.

Излучатель

О выходе из строя мембраны свидетельствует наличие на ней трещин или приваренных к ней проволок. Если мембрана не повреждена, ее очищают раствором столового уксуса, но сначала необходимо оценить степень износа, возможно, лучше не ремонтировать, а заменить. Для этого отпаиваем провода от платы и снимаем держатель.

Генератор

Для проверки генератора снимите заднюю крышку увлажнителя, подключите устройство к электросети на пару минут, затем отключите питание. В этом случае радиатор транзистора должен нагреться. Если холодно, генератор сломан. При наличии напряжения силовой транзистор и генератор управляющих импульсов звучат. Если у вас для этого недостаточно опыта и знаний, вам следует обратиться в сервисный центр.

Пьезоэлемент

Пьезоэлемент отвечает за нагрев воды, поэтому работоспособность этой детали можно легко проверить, вскипятив воду через некоторое время после включения устройства. Если вода не закипает, это свидетельствует о неисправности. В первую очередь нужно проверить генератор. Если ломается пьезоэлемент, его меняют.

Вентилятор

Вентилятор нуждается в чистке. Скопившиеся на основании пыль, жир или мусор могут мешать его вращению. Если процедура не помогает, значит, электродвигатель перегорел и требует замены.

Плата питания

Для начала нужно осмотреть плату. Контакты могли окислиться, и их необходимо перепаять. Пятна и разводы на доске указывают на неисправность. В этом вам обязательно поможет мультиметр. Конденсаторы не должны выпирать, резисторы должны быть черными. Электронный блок нельзя отремонтировать без специальных знаний, поэтому его проще поменять.

Основные причины, по которым пар не идет из увлажнителя воздуха

Одна из причин поломки увлажнителя — выход из строя вентилятора или электрической части

Причины поломок увлажнителей:

Попадание воды в механические или электрические элементы случается при мытье установки. Проблема решается в мастерской, чтобы из строя не вышла микроэлектроника.
Из увлажнителя не идет пар, если не работает генератор, окислились контактные пластины, поломался вентилятор. В ультразвуковых моделях авария происходит из-за повреждения мембраны.
Износ пьезоэлектрического элемента также становится причиной неполадки. Об этом свидетельствует появление струйки пара и быстрое ее угасание.

При неисправности проверяется подключение электричества (свечение индикатора) и присутствие жидкости в специальном отсеке.

Для аппарата холодного типа

Фильтры подлежат периодической замене или очистке в домашних условиях

В приборах проверяется степень изношенности фильтров, при необходимости элементы меняются. Если сломался мотор, требуется ремонт в мастерской и замена двигателя. Иногда слышен гул движка, но лопасти турбины не движутся — нужно попробовать слегка повернуть их вручную. Тугая подвижность говорит о наслоении солей жесткости, которые нужно убрать с частей механизма в разобранном виде.

При неработающем вентиляторе пар будет выходить из прибора, но сразу же опускаться. Причиной остановки бывает повреждение электропровода снаружи или соединительной сети внутри.

Для ультразвукового аппарата

В ультразвуковых моделях чаще всего ломается мембрана

Основными частями в таких приборах являются мембрана и пьезоэлемент. Вторая запчасть не ремонтируется, новая стоит недорого. Диффузор (перепонка) за счет колебаний высокой частоты генерирует пар из жидкости. Чистка мембраны рекомендуется после 3 – 4 заправок водой, при этом емкость промывается с добавлением моющего средства или жидкого мыла.

Пренебрежение регулярной чисткой ведет к плохой работе прибора или остановке. Иногда ломается механизм, который сообщает вибрацию мембране. Если чистка не помогает, перепонка меняется вместе с подающим устройством в мастерской.

Для парового аппарата

ТЭН в паровом увлажнителе ремонту не подлежит

В таких устройствах выходит из строя нагреватель, при этом вода перестает греться и кипеть. ТЭН не ремонтируется и заменяется новым.

Пар не выходит из установки по причине:

поломки лопастей;
проблем с мотором;
нарушения целостности проводки.

Перед снятием бака сливается жидкость, остатки воды вымачиваются тряпкой. Откручиваются болты для снятия крышки

Если в конструкции есть гигрометр, нужно соблюдать осторожность, чтобы не повредить контакты. Разобранное устройство тестируется подключением в сеть на неисправность вентилятора или кулера

Холодный транзистор говорит о нерабочем генераторе.

Для распылительного аппарата

Для ремонта встроенного распылителя в вентиляционном канале приглашается мастер, т. к. самостоятельное вмешательство не рекомендуется. Очистку деталей от слоя жесткой соли можно проводить собственноручно, но замена узлов проводится специалистом.

Выводы и полезное по теме видео

В приложенном ниже видеоролике рассказано о том, как самостоятельно выполнить замену мембраны. А самое главное, что этот материал позволит ознакомиться с конструкцией увлажнителей и с тем, как его разобрать. Что упростит задачу по поиску и устранению причины подтекания:

Выяснить, почему подтекает ваш увлажнитель воздуха, относительно просто даже в домашних условиях. Но следует понимать, что у человека, впервые столкнувшегося с этой задачей, на ее решение может уйти достаточно много времени. Иногда бывает, что ремонт изделия нерентабелен – проще купить новый увлажнитель.

Вы самостоятельно справились с проблемой подтекания бытового увлажнителя и хотите рассказать о нюансах проведения ремонта другим пользователям? Или у вас остались вопросы по теме нашего материала? Задавайте их нашим экспертам, делитесь собственным опытом – блок обратной связи расположен ниже.
