Люминесцентная лампа: устройство и принцип работы

Устройство люминесцентной лампы

На двух торцах люминесцентной лампы рис.2 расположены вваренные стеклянные ножки, на каждой ножке смонтированы электроды 5, электроды выведены к цоколю 2 и соединены с контактными штырьками, на самих электродах по обеим торцам лампы закреплена вольфрамовая спираль.

На внутреннюю поверхность лампы нанесен тонкий слой люминофора 4, колба лампы 1 после откачки воздуха заполняется аргоном с небольшим количеством ртути 3.

Для чего нужен дроссель в люминесцентной лампе

Дроссель в схеме люминесцентного светильника служит для броска напряжения. Рассмотрим отдельную электрическую схему рис.3, которая не относится к схеме люминесцентного светильника.

Для данной схемы, при размыкании ключа, лампочка на короткое мгновение загорится ярче и затем погаснет. Явление это связано с возникновением ЭДС самоиндукции катушки правило Ленца. Чтобы увеличить свойства проявления самоиндукции, катушку наматывают на сердечник — для увеличения электромагнитного потока.

Схематическое изображение рисунка 4 дает нам полное представление об устройстве дросселя для отдельных типов светильников с люминесцентными лампами.

Магнитопровод сердечник дросселя собирается из пластин электротехнической стали, две обмотки в дросселе — между собой соединены последовательно.

Принцип работы стартера люминесцентной лампы

Стартер в электрической схеме выполняет работу быстродействующего ключа, то-есть им создается замыкание и размыкание электрической цепи.

стартеры для люминесцентного свтильника

При включении стартера замыкании ключа происходит разогрев катодов, а при размыкании цепи создается импульс напряжения, необходимый для зажигания лампы. Стартер в разобранном виде представляет из себя так называемую лампу тлеющего разряда с биметаллическими электродами.

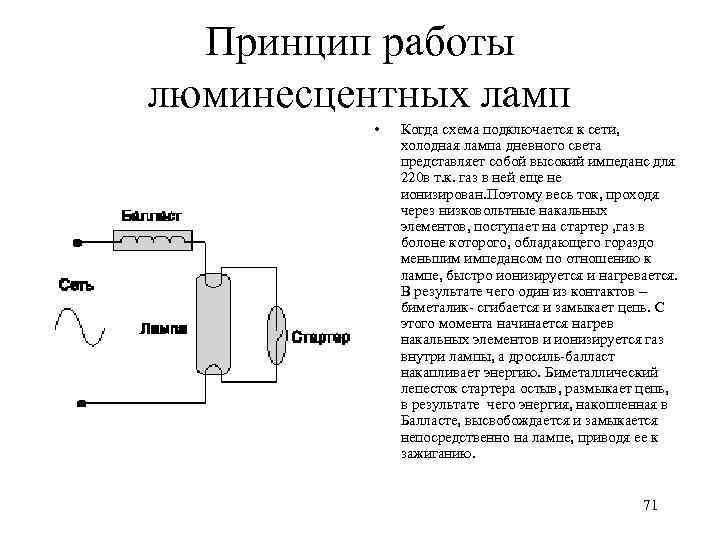

Принцип работы люминесцентного светильника

По двум предоставленным схемам люминесцентных светильников рис.5 можно понять, — в каком соединении состоят каждые отдельные элементы.

Все элементы двух светильников состоят в последовательном соединении, — кроме конденсаторов. Когда мы включаем люминесцентный светильник, происходит прогревание биметаллической пластинки стартера. Пластинка при прогревании изгибается и стартер замыкается, тлеющий разряд при замыкании пластинок гаснет и пластинки начинают остывать, при остывании — пластинки размыкаются. Когда пластинки размыкаются в парах ртути происходит дуговой разряд и лампа зажигается.

В настоящее время имеются более усовершенствованные люминесцентные светильники — с электронным балластом, принцип работы которых тот-же самый что и у люминесцентных светильников, которые были рассмотрены в этой теме.

Предоставленные для Вас записи вносятся мною в сайт из личных конспектов, почерк в которых очень плохой, часть информации берется из собственных знаний. Фотоснимки и электрические схемы подбираются для темы — из интернета. Чтобы предоставить свои записи с личными фотоснимками при выполнении каких-либо работ, нужно наверное иметь личного фотографа или непосредственно обращаться с просьбой к кому-либо, а обращаться с такой просьбой просто не хочется.

На этом пока все друзья. Следите за рубрикой.

{SOURCE}

Классификация

Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.

Варианты исполнения

Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.

Линейные лампы

Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:

Длине.
Диаметру колбы.

При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.

Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.

Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.

Компактные

Компактные классифицируются по:

Форме и размеру колбы.
Размеру и типу цоколя.

В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.

Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.

Специальные

Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:

Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.

Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.

Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере

Виды

Специалисты все люминесцентные лампы по характеристикам делят на две категории:

Общего назначения. Это приборы мощностью в пределах 15-80 ватт.
Специальные: до 15 ватт – это приборы, которые считаются маломощными, и свыше 80 ватт – это сверхмощные.

Основная характеристика ламп общего назначения – это имитация естественного света. То есть практически полное соответствие его цветовым и спектральным характеристикам.

Люминесцентные лампы делятся по нескольким техническим показателям.

По световому разряду на тлеющие и дуговые.
По типу излучения: естественный свет, ультрафиолетовый и цветные.
По форме стеклянной трубки на трубчатые и фигурные.
По распределению светового потока: ненаправленные и направленные. Кстати, к направленным относятся люминесцентные источники света щелевого типа, панельного, рефлекторного и так далее.

Теперь что касается энергосбережения. Когда разговор заходит о лампе мощностью 36 Вт, необходимо сказать, что это аналог точно такого же прибора только мощностью 40 Вт. Почему? Современные технологии позволяют изменить конструктивные особенности световых приборов за счет использования более качественных и современных материалов, плюс измененные технологические процессы. Так вот в люминесцентных лампах из категории энергосберегающих используется более качественный люминофорный слой и новейшая конструкция (более эффективная) электродного блока. Это привело к тому, что на рынке появились лампы люминесцентные с меньшей мощностью, но с более эффективным световым потоком. И как большое эффективное добавление – это уменьшение диаметра самой стеклянной трубки в 1,6 раза.

Теперь чтобы разобраться в маркировке люминесцентных ламп, необходимо рассмотреть рисунок ниже. На нем четко показано, что обозначают буквенные и цифровые показатели маркировки.

Маркировка

Так как нас интересуют технические характеристики люминесцентной лампы 36 Вт, то для примера разберем маркировку ЛБ-36. Буква «Л» обозначает, что это люминесцентная лампа, буква «Б», что она белого цвета, и соответственно 36 – это ее мощность.

Что касается других видов, то можно отметить:

ЛТБ с теплым белым цветом. Такие источники света имеют слегка розовый оттенок.
ЛД – приближенный к дневному свету. Соответственно ЛДЦ – это цветные аналоги данного типа.
ЛХБ (холодно-белый) – это промежуточный вариант между ЛБ и ЛД.

И еще некоторые технические характеристики:

Яркость (средняя) – 6-11 Кд/м².
Такие лампы излучают переменный световой поток (имеется в виду во времени) при их подключении к сети с переменным напряжением.
Коэффициент пульсации у ЛБ 23%, у ЛДЦ – 43%.
Если увеличить номинальное напряжение сети, то яркость свуечения самой лампы также увеличивается. Конечно, то же самое относится и к мощности.
Если световой поток люминесцентной лампы после 70% времени ее эксплуатации составляет 70% от номинала, то эта лампа качественная.
Срок службы лампы 36 Вт: минимальный – 4800 часов, средний – 12000 часа.

Кстати, европейская маркировка сильно отличается от российской. Здесь степень излучения света маркируется числами. Но самое интересное, что у каждого производителя маркировка отличается. К примеру, у компании «Osram» 765 обозначает холодный цвет, 640 – теплый. У компании «Philips TLD»: 54 – это холодный, 33 – это теплый.

Достоинства и недостатки

К достоинствам люминесцентных ламп можно отнести:

Приличный коэффициент полезного действия.
Спектр свечения расширенный.
Приличный срок эксплуатации.
Наличие цветных аналогов, специальных (ультрафиолетовых, бактерицидных).

Недостатки:

В конструкции прибора используются вредные для организма человека вещества.
Утилизировать их можно только в специально отведенных местах, что очень неудобно.

Для запуска необходим специальный дроссель. А это усложняет и удорожает конструкцию.

Виды ламп

К самым распространенным видам можно отнести лампы высокого давления, их используют для уличного освещения и в приборах большой мощности. Вторая группа – лампы низкого давления для бытовых и производственных нужд.

Промышленность способна удовлетворить спрос на люминесцентные лампы. Цена существенно отличается от цен на обычные лампы накаливания. А с учетом энергосберегающих характеристик она может увеличиваться в разы и колебаться от доллара до нескольких десятков.

Для сравнения:

люминесцентная линейная 18 Вт – 0,78$;
люминесцентная энергосберегающая спиральная 15 Вт – 5,39$;
люминесцентная энергосберегающая спиральная с цветной колбой 26 Вт – 4,71$;
люминесцентная энергосберегающая спиральная 105 Вт – 26,78$;
люминесцентная энергосберегающая спиральная 20 Вт – 78,94$;
сервисная люминесцентная 24 Вт – 133,31$.

К стандартным вариантам исполнения относят:

Линейные. Стеклянные трубки, различаются между собой по диаметру, длине и типу цоколя. Используют в основном на промышленных предприятиях.
Компактные выпускаются в виде согнутой трубки или закрученной спирали. В последнее время выпускают много разных модификаций – U-образные, «груши», «свечи», «шары» и прочие. Цоколь может быть как обычный вкручивающийся, так и штырькового типа. Используются и в быту, и на производстве.

Отдельно следует отметить энергосберегающие качества ламп. Все виды и типы трудно перечислить. Самое главное их достоинство – возможность экономить до 80% потребления электроэнергии.

Размеры и эффективность

Для того чтобы получить максимальный эффект от электрического разряда, во внутреннем пространстве колбы должна поддерживаться определенная температура. В этом случае ультрафиолетовое излучение ртутных паров будет наибольшим. Данный параметр напрямую связан с диаметром колбы. Дело в том, что плотность тока во всех лампах должна быть примерно одинаковой. Этот показатель определяется путем деления величины тока на площадь сечения стеклянного цилиндра.

В связи с этим, лампы с колбами одинакового диаметра, но с различной мощностью, способны работать при одном и том же номинальном токе. Между падением напряжения и длиной цилиндра существует прямая пропорциональная зависимость, определяющая класс энергоэффективности. То есть, чем длинее лампа, тем выше ее мощность, что наглядно отражено на рисунке. При диаметре Т5 и 13 т длина составит 52 см, 21 ватт – 85 см, 28 ватт – 115 см. Диаметр Т8 и мощность 15 ватт соответствуют длине 44 см.

Большие размеры люминесцентных ламп изначально делали их не совсем удобными в использовании, поскольку им требовались и светильники с аналогичными габаритами. Производители всегда хотели уменьшить это соотношение, используя различные способы. Однако нельзя было просто снизить длину колбы и увеличить ток разряда, чтобы достичь установленной мощности. Это привело бы к возрастанию температуры внутри колбы и увеличению давления ртутных паров. При таких параметрах световая отдача ламп заметно снижается.

Инженерная мысль пошла другим путем, и размеры изделий были снижены путем изменения их конфигурации. Длинные цилиндры сгибались пополам или соединялись в кольцо, что позволило получить источники света U-образной и кольцевой формы с уменьшенными габаритами без потерь мощности. Одновременно удалось повысить коэффициент мощности и снизить коэффициент пульсации.

Окончательно проблема разрешилась лишь с появлением люминофоров, устойчивых к высоким электрическим нагрузкам. В результате, диаметр колб значительно снизился и достиг 12 мм. Общая длина ламп еще больше сократилась за счет многократных изгибов тонких стеклянных цилиндров. Появились компактные изделия, с таким же внутренним устройством и принципом работы, как у обычных ламп линейного типа.

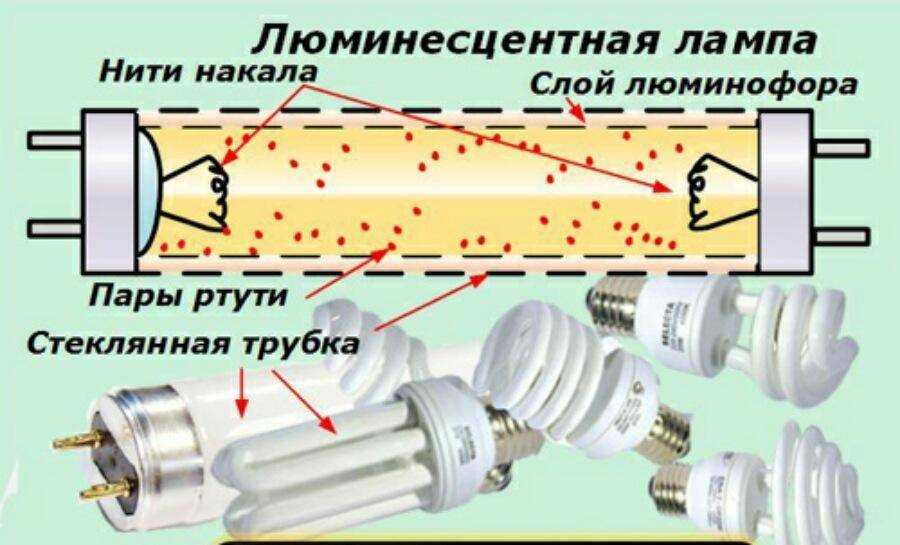

Конструкция люминесцентной лампы

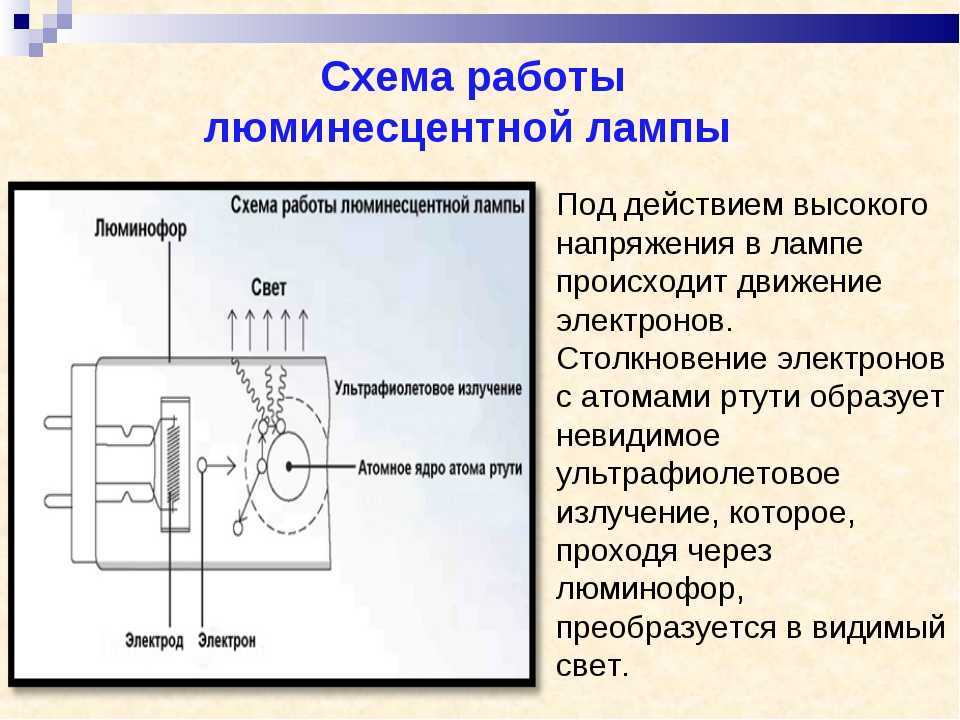

Высокие показатели световой отдачи выдает дуговой разряд в ртутных парах, сочетаясь с ультрафиолетовым излучением, преобразующимся в слое люминофора. В результате, по сравнению с обычной лампочкой, получается более ровный и устойчивый свет, максимально приближенный к естественному освещению. Лампа линейная люминесцентная относится к газоразрядным светильниками низкого давления.

Основным конструктивным элементом является стеклянная колба со стандартными диаметрами 12, 16, 26 и 38 мм. В обычных лампах она имеет прямую форму, а в компактных применяется более сложная конфигурация. На концах цилиндра установлены стеклянные ножки, герметично впаянные в торцы. Они предназначены для размещения электродов, изготовленных из вольфрамовой проволоки. В свою очередь, электроды соединяются методом пайки со штырьками цоколя.

Во внутреннем пространстве колбы создается вакуум, после чего сюда закачивается инертных газ, чаще всего аргон. К нему добавляется небольшое количество ртути или ртутного сплава. Поверхность электродов покрывается активными веществами, содержащими окислы бария, кальция, стронция и других элементов. Их работа заметно влияет на коэффициент пульсации.

Под действием приложенного напряжения в газовой среде возникает разряд электричества, значение которого ограничено компонентами пускорегулирующей аппаратуры. Одновременно из электродов начинает испускаться поток электронов, подвергающих ионизации атомы ртути. В результате, возникает видимое свечение и ультрафиолетовое излучение, невидимое обычным зрением. Далее, ультрафиолет попадает на слой люминофора, покрывающего внутреннюю поверхность колбы. Под его воздействием возникает световое излучение в видимой части спектра.

Свечение лампы происходит за счет электрического разряда (в меньшей степени) и светящегося люминофорного покрытия, выдающего основную часть светового потока. В зависимости от состава люминофора можно получать любые цвета, начиная от обычного белого, и заканчивая разнообразными тонами и оттенками, количество которых постоянно увеличивается.

Где применяются лампы дневного света

Разновидности форм люминесцентных ламп

Люминесцентные лампы относятся к газоразрядным типам источников света. Это означает, что внутри колбы, представляющей основную массивную часть тела лампы, закачан инертный газ, через который во время работы прибора проходит постоянно горящий электрический разряд.

Газ представляет среду, внутри которой разряд будет возникать без особых проблем, при создании нужного напряжения на контактах. Горящий разряд начинает распространять во все стороны большое количество ультрафиолетового излучения, которое проходит через слои люминофора, которым покрыты внутренние стенки колбы.

Люминофор – это класс веществ, способных преобразовывать ультрафиолетовое излучение в видимую часть светового спектра. Состав люминофора варьируется, в зависимости от свечения, которое в результате необходимо получить. Чаще всего в качестве люминофора используется галофосфат кальция с добавками.

Области применения и типы люминесцентных ламп

Мы уже упомянули лампы низкого давления. Логично, что существуют и варианты высоко давления.

Лампа высокого давления под винтовой цоколь Е 40

Лампы высокого давления обладают не самым приятным спектром для восприятия человеческим глазом, однако они способны выдавать большой световой поток на единицу потребленного ватта мощности, могут работать при отрицательных температурах. По этой причине эти источники света до сих пор применяются для освещения улиц и установок большой мощности.

Люминесцентная лампа низкого давления от компании Phillips

ГРЛНД (газоразрядные лампы низкого давления) – заполнены изнутри амальгамой, ртутью и аргоном под давлением 400 Па. Они получили широкое распространение в разных сферах – бытовой, общественной и промышленной.

Освещение промышленных помещений

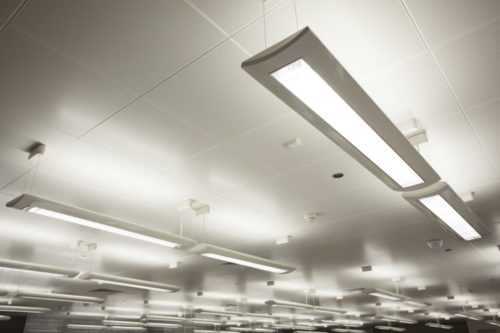

Трубчатые лампы чаще всего применяют в офисах, общественных зданиях — таких как школы, детские сады, поликлиники и прочее. Также их используют в складах, мастерских и производственных цехах.

Лампы дневного освещения для офиса

В частном домохозяйстве они также нашли применение в быту — лампы для освещения гаража, погребов, подвалов, придомовой территории.

Лампы освещения для гаража

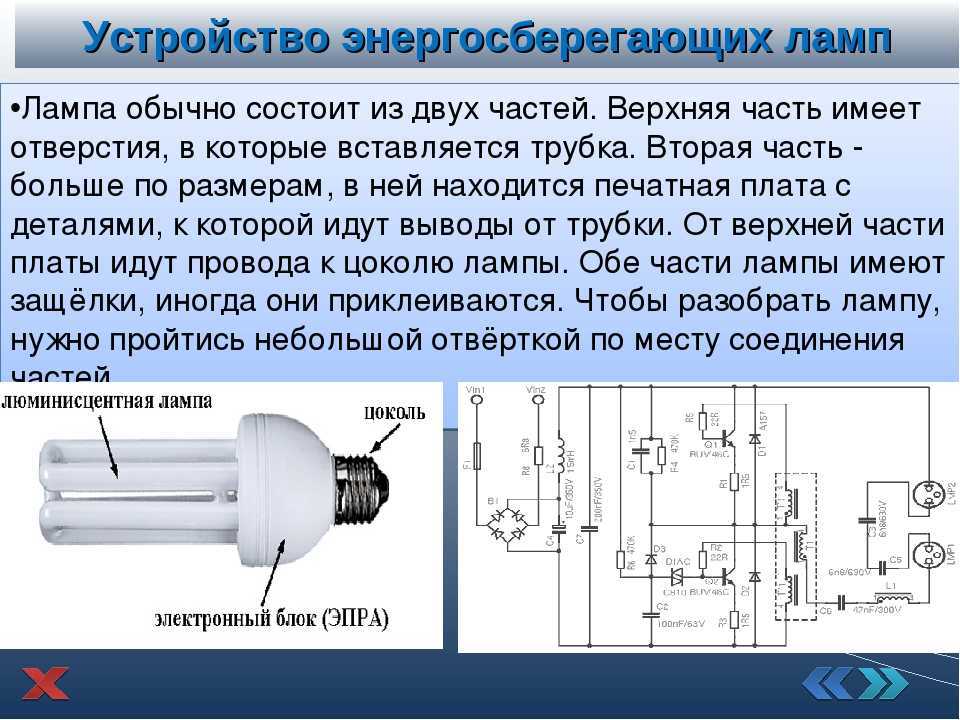

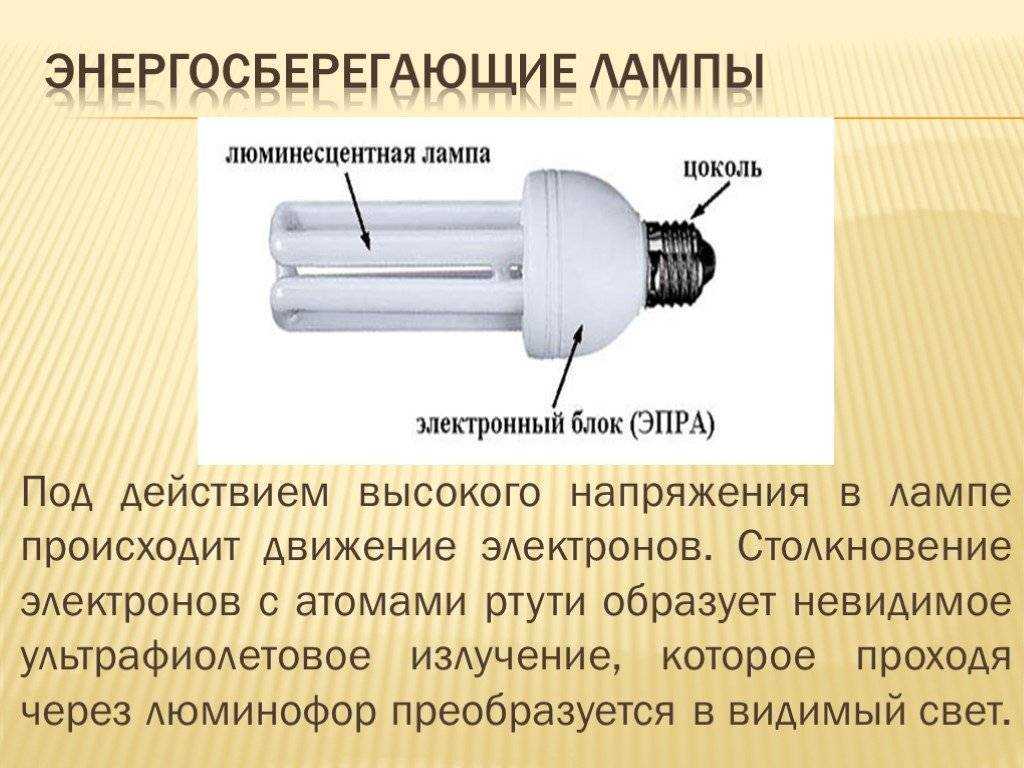

В середине восьмидесятых прошлого века инженеры смогли совместить люминесцентные лампы с распространенными компактными цоколями Е14 и Е 27 винтового типа. С этого времени началась эра покорения энергосберегающими источниками освещения домов и квартир. В России этот бум пришелся приблизительно на 2007-2010 годы, однако он не продлился долго из-за того, что как раз в это время начали массово распространяться светодиоды.

Люминесцентная лампа с цоколем Е 27

Газоразрядные лампы получили большое распространение в рекламном бизнесе – это всем известный неон. Эти лампы, конечно, не относятся к дневным источникам света, но все же.

Многообразие оттенков света достигается за счет изменения состава люминофора

Лампы дневного света активно применяются в растениеводстве, и заменить их тут на 100% пока некому. Все дело в испускаемом спектре света, подбираемом специально под нужное растение.

Освещение теплицы

В аквариумистике также эти лампы используются повсеместно. Они позволяют добиться высокого блеска при хорошей рассеиваемости света.

Подсветка аквариума лампой дневного света

Еще совсем недавно люминесцентные лампы применяли в качестве подсветки для ЖК мониторов и служили такие телевизоры хорошо и долго. У вашего покорного слуги до сих пор стоит и нормально работает телевизор LG, купленный в 2007 году.

Сейчас в этой сфере полностью царствуют светодиоды, имеющие менее сложную пусковую аппаратуру и габариты, что позволило сделать экраны очень тонкими.

Классификация люминесцентных ламп

Для классификации и выделения технических характеристик ЛЛ необходимо определить их работоспособность, а так же понять, какова их конструкция. Для этого целесообразно:

Определить свет, который излучается лампой. Он может быть обычным белым или дневным. Усовершенствованные модели возможны в универсальном исполнении.
Узнать поперечную ширину трубки. Чем больше этот показатель, тем мощнее будет ЛДС, а также будут выше данные по температуре цвета, спектру и сроку службы. Наиболее распространены и эффективны колбы на 18, 26 и 38 мм. Данные диаметра и длины трубки обычно маркируют рядом, к примеру, 26/406.
Посмотреть на такие показатели, как мощность ламп. На основе этих показателей возможно определение площади, освещаемой прибором. Также от этого параметра зависит и КПД.
Узнать, сколько контактов имеет ЛЛ. Их может быть четыре, может два при скрученной в кольцо лампе.
Определить, требуется ли для розжига люминесцентной лампы стартер и дроссель, или ЛЛ является бесстартерной. Некоторые думают, что если стартер не требуется, прибор будет более экономичным. Но это заблуждение, никакой связи между наличием либо отсутствием прерывателя и энергосберегаемостью нет.
Учесть номинал необходимого питания. Есть лампы, работающие не от 220 В, а от 127 В.
Посмотреть на форму лампы

Она может быть в форме кольца, U-образной, прямой, спиралевидной, шарообразной или дуговой.
Обратить внимание на долговечность работы. Она зависит от того, где должна быть применена данная лампа

Наиболее долговечны ЛЛ, предназначенные для дома.
Визуально понять цвет лампы. Является она ЛДЦ или ЛБ.

Принцип работы люминесцентной лампы

Область применения

Благодаря превосходным техническим характеристикам люминесцентных энергосберегающих ламп (широкой поверхности излучения, высокой энергетической эффективности, возможности подбора подходящего цвета), оборудование можно использовать во многих сферах.

Световые дневные лампы помогают создать освещение приятное для глаз освещение, сохраняют окраску окружающих объектов, позволяют в точности воспроизвести все контрасты цветов.

В зависимости от сферы применения выбирается подходящий цвет освещения:

ярко-белый — для мест, в которых нужно добиться совмещения в органичном варианте естественного освещения с искусственным, а также добавить теплые оттенки, помогающие создать дома уют;
лампы разных цветов используются для декорирования помещения. С помощью рассеянного света от энергосберегающих ламп освещают оранжереи, аквариумы, рабочую зону на кухне или в ванных комнатах. Они позволяют добиться комфортного освещения в кабинетах, предназначенных для работы, выставочных или торговых павильонах.

Важно! Широкий спектр вариантов позволяет использовать люминесцентные лампы в различных сферах как для применения дома или на улице, так и для развития бизнеса

Историческая справка

История создания люминесцентной лампы интересна и поучительна сама по себе. В процессе ее разработки появились дополнительно полезные и для других областей технологии: вакуумная откачка, получение разных по составу люминофоров и другие.

Сначала была изобретена вакуумная стеклянная трубка. В 1856 году немецкий изобретатель Генрих Гайслер изобрел вакуумный насос, позволивший удалять (откачивать) воздушную среду из стеклянной колбы. Впоследствии колба в виде прямолинейной трубки стала именоваться трубкой Гайслера.

На концы трубки припаивались металлические электроды для проведения экспериментов по пропусканию электрического тока либо через вакуум (остаточный газ в трубке), либо через различные газы, которые напускались после откачки воздуха. При достижении напряжения пробоя от одного электрода к другому начинал течь ток и возникало свечение слабой интенсивности, цвет которого менялся в зависимости от того, какой именно газ напускался взамен удаленного воздуха: двуокись углерода (для белого свечения) или азот (для розового).

Экспериментальная лампа Гайслера

Далее французский физик Александр Беккерель в 1859 году предложил наносить на внутреннюю поверхность стеклянной трубки тонкий слой люминесцирующего слоя (люминофора), который начинал светиться в видимой области спектра при возбуждении атомов ультрафиолетовым (УФ) излучением.

В 1901 году американец Питер-Купер Хьюитт предложил добавлять ртуть, что существенно повысило яркость нового светового источника. ЛЛ была экономичней лампочек накаливания в 8 раз, но ее излучение имело сине-зеленый оттенок, придававший человеческим лицам жутковатый трупный цвет.

На основании этих результатов знаменитый американский изобретатель Томас Эдисон в 1907 году впервые запатентовал люминесцентную лампу с люминофором из вольфрамата кальция.

За год до Эдисона аналогичную лампу смог воспроизвести Даниэль Фарлан Мур, экспериментировавший с двуокисью углерода (СО₂) и азотом (N₂).

Ближе всего к современному варианту ЛЛ подошли в 1927 году немецкие изобретатели Эдмунд Джермер, Фридрих Мейер и Ганс Шпаннер. Первоначальной целью их исследований было получение источника УФ-излучения. После нанесения люминофора определенного состава лампа стала давать равномерный белый свет, что привело Э. Джермера к мысли о создании нового источника дневного света, комфортного для глаз человека.

Кроме этого инженеры значительно улучшили параметры ЛЛ, увеличив давление паров ртути. Получение соответствующего патента закрепило за Э. Джермером авторские права на базовые принципы устройства ЛЛ.

Люминесцентные лампы начали массово производиться и продаваться только в 1938 году, когда лампы четырех типоразмеров были обнародованы американской фирмой «General Electric», которая выкупила патенты и надолго получила почти монопольные права на освоение этого перспективного рынка.

Плюсы и минусы ламп данного вида

Люминесцентные источники света выделяются на фоне галогенных ламп и аналогов с нитью накаливания благодаря следующим преимуществам:

высокий КПД;
отличная светоотдача, что позволяет при небольшой мощности выдавать яркий свет;
качество освещения (рассеянное свечение);
низкое энергопотребление, опять же, если сравнивать с лампами накаливания;
долговременная эксплуатация (в среднем 6 000-9 000 часов), при условии соблюдения идеальных условий работы подобные лампочки способны функционировать в несколько раз дольше (до 20 000 часов).

Ртутьсодержащие источники света имеют главный недостаток – наличие опасных веществ в составе газообразного наполнения. Содержание ртути в колбе линейного осветительного элемента может достигать 1 г на единицу изделия

Учитывая довольно крупные габариты и тонкое стекло, из которого изготовлена колба, нужно обращаться с такими лампочками предельно осторожно. Другие минусы:

узкий диапазон рабочих температур, так как осветительные элементы данного вида характеризуются снижением интенсивности свечения в условиях холода, а при минусовой температуре такая лампочка может вовсе не включиться;
мерцание, что обусловлено конструктивными особенностями, отчасти данную проблему решает электронный пускорегулирующий аппарат;
спустя некоторый отрезок времени люминесцентные лампы светят хуже, что обусловлено выработкой слоя люминофора, а в результате изменяется цветовая температура.

Как видно, проблем, связанных с работой подобных осветительных элементов, немало. Но все же они продолжают использоваться благодаря относительной экономичности и более высокой эффективности, чем лампы накаливания.

Критерии выбора

Перед покупкой следует принять во внимание особенности помещения (площадь, возможность установки крупногабаритного источника света), на основании чего подбирается осветительный элемент нужной модели. Качество сборки должно быть высоким, учитывая присутствие опасных веществ в составе газообразного наполнения

Сегодня можно купить линейные источники света по небольшой цене даже от известных и надежных производителей – Osram стоимостью в пределах 60-100 руб. Причем указана ценовая категория изделий большой мощности и наиболее крупных габаритов (1 500 мм)

Качество сборки должно быть высоким, учитывая присутствие опасных веществ в составе газообразного наполнения. Сегодня можно купить линейные источники света по небольшой цене даже от известных и надежных производителей – Osram стоимостью в пределах 60-100 руб. Причем указана ценовая категория изделий большой мощности и наиболее крупных габаритов (1 500 мм).

Нюансы эксплуатации и утилизации

Особенностей в работе линейных ламп немало: не моментальное срабатывание; иногда требуется повторное включение из-за того, что не произошел поджиг; мерцание; затруднительная эксплуатация в условиях низких температур, а порой и полное отсутствие реакции при коммутации.

Кроме того, есть и другие проблемы, а именно, необходимость утилизации источника света при повреждении колбы или после окончания срока службы.

Чтобы упростить себе задачу, рекомендуется сразу отметить дату покупки лампочки, чтобы своевременно утилизировать ее. Но вполне можно оценить качество освещения и, заметив снижение интенсивности светового потока, убрать вышедший из строя прибор.

Таким образом, люминесцентные лампы во многом упрощают жизнь, однако, с другой стороны, отмечается довольно много минусов

Но если использовать аналоги с нитью накаливания уже нет желания, есть возможность обратить свое внимание на данный вид осветительных элементов. Их цена вполне приемлема, а срок службы очень продолжительный

Значит, экономия отмечается благодаря низкому уровню энергопотребления и долговременной эксплуатации.

Основы классификации люминесцентных ламп

Для применения ЛЛ используют маркировку, которая нанесена на колбе и на металлических частях ламп. Если понимать, что там написано, вопроса как выбрать не появится, и электропроводка в квартире не пострадает. Итак, что мы прочитаем на лампе:

Первая буква это Л – люминесцентная. Следующая буква это спектр. Б – белый, Д – дневной свет и У – универсальная. Например, ЛБ

Диаметр колбы . Это параметр, прямо связанный со светимостью, спектром и длительностью эксплуатации. Чем «толще» лампа, тем дольше она прослужит (хотя падение светового потока со временем неизбежно). Международный стандарт принял единицу диаметра как часть дюйма – 1/8. Наиболее распространены лампы с диаметром колбы 18, 26 и 38 мм. Обозначение размера Т. Например Т8 это 26 мм. ЛБ Т8. Габариты могут быть приведены как цифры, например 26/604 – тогда это диаметр и длина в миллиметрах.

Мощность . Это характеристика, которая позволит понять, какое помещение мы сможем осветить одной лампой, или, сколько ламп накаливания заменит одна ЛЛ. Обозначение W. Цифра означает мощность, а как это связано со светимостью и КПД, можно почитать тут . Например, w12. Итого имеем ЛБ Т8 w8.
Физические характеристики цоколя и их количество (FS один, FD два, FB компактная лампа со встроенным в цоколь ЭПРА) обозначают стандартной международной маркировкой, например FS G13. Мы уже начинаем понимать, о какой лампе идёт речь — ЛБ Т8 w8 FS G13.
Необходимость стартёра или возможность включения в схему с балластом, без пусковой аппаратуры. (Есть неправильное мнение, что лампы RS «rapid start» . не требующие стартёра более экономичные – они просто растягивают во времени потребляемую для старта энергию). Сюда же отнесём маркировку других типов старта – InS — instant start . универсальный пуск US. Лампы, которым нужен стартёр, будут промаркированы PHs — pre-heat start

Обратим Ваше внимание на то, что согласно стандартам, данное обозначение может отсутствовать, а значит, если у лампы нет указания на плавный старт, то стартёр обязательный элемент, раз таково устройство люминесцентной лампы. А значит, лампа может быть такой — ЛБ Т8 w8 FS G13 RS.
Следующий параметр – напряжение сети. которое может быть 220 или 127 вольт, это указывается именно так – 127 В

Или 220 В.
Ещё одно обозначение – форма колбы. Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U. Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки. Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

которое может быть 220 или 127 вольт, это указывается именно так – 127 В. Или 220 В.
Ещё одно обозначение – форма колбы . Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U . Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки

Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

Это основные типы люминесцентных ламп, характеристики которых можно узнать по маркировке типа — ЛБ Т8 w8 FS G13 RS 220 В. 2U . Порядок символов может меняться у разных производителей, но эти основные данные будут в наличии на любой лампе. Возможно, будет указан спектр, и светимость, тогда Вы обнаружите цифры. Чем больше цифра, тем ярче лампа и выше светимость. Например, ЛДС 2-40 . Или европейское обозначение Color/EW

Обратим Ваше внимание – это не спектральная характеристика, именно цвет свечения! Обычно он задаётся внешней окраской колбы лампы

Температура света будет указана в Кельвинах (2700 это 27 в маркировке). То есть, обнаружив на лампе маркировку «742» мы знаем, что это индекс цветопередачи в 70 Ra и цветовая температура 4200 К . то есть «холодный свет». Подробнее о спектрах и параметрах светимости можно почитать в нашей статье про расчет освещения .

Таким образом, полная маркировка типа люминесцентных ламп может выглядеть так: ЛБ Т8 w8 FS G13 RS 220 В. G Color/(код цвета) 742 .

В указанной маркировке есть совпадения латинских обозначений, поэтому первую G(5),тип цоколя не путаем со второй G – формой колбы! Таким же образом разделяем другие совпадения – по месту нахождения символа в маркировке, что относится к питанию люминесцентных ламп и характеристикам светимости.

Производители не имеют общего стандарта маркировки, рассмотренный пример позволяет понять все характеристики, как правило, любой приведённый параметр находится именно на этом месте, если обозначение другое, то будет пробел, например FS-8-G13-26/604-742 .
