Вентиляция покрасочной камеры ее расчет устройство

Как смонтировать вытяжку своими руками

Все материалы закуплены, осталось разобраться, как сделать вытяжку. Для этого нужно следовать инструкции:

Пробить отверстия для воздуховодов. Приточное отверстие должно располагаться на стене как можно выше, а вытяжное – максимально низко. Нельзя располагать отверстия на одной стене, они должны находиться напротив друг друга так, чтобы мысленно между ними можно было провести диагональ через все помещение.
Собрать воздуховоды, соединив части труб хомутами. Рекомендуется для защиты от грызунов в трубах установить тонкие металлические сетки. Одной сделанной защитной сетки всегда бывает мало, лучше устанавливать сетчатые заграждения при каждом соединении труб. Движению воздуха это не помешает, а вероятность проникновения грызунов станет минимальной. На верхний воздуховод устанавливается «крыша», которая не препятствует движению воздушных масс, но служит защитой от попадания воды в трубу. Из нержавейки можно склепать защитный конус самостоятельно, а для канализационных труб приобрести соответствующую насадку в магазине.
Воздуховодные трубы устанавливаются в предназначенные для них отверстия и закрепляются с помощью монтажной пены и цемента. После высыхания монтажных средств стена выравнивается с помощью штукатурки.
К нагнетающей воздух трубе с помощью переходника прикрепляется осевой вентилятор и подключается к электросети. При желании можно создать двухмоторную вентиляцию, прикрепив аналогичное вентилирующее устройство на трубу вытяжки.
Теперь можно проверить работу устройства.

Такая самодельная вытяжка для выполнения покраски будет работать не хуже приобретенной в магазине, а при выключенных вентиляторах обеспечит вентиляцию помещения по приточно-вытяжному типу. С такой вентиляцией результат окрашивания получится хорошим, и токсичные красители не навредят здоровью мастера.

Убедившись, что любое помещение, где ведутся работы по окраске, является покрасочной камерой, каждый мастер позаботится об оснащении мастерской вытяжкой. Кто-то приобретет готовую и оплатит установку профессионалам, а кому-то захочется немного сэкономить и сделать всю работу самостоятельно.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).

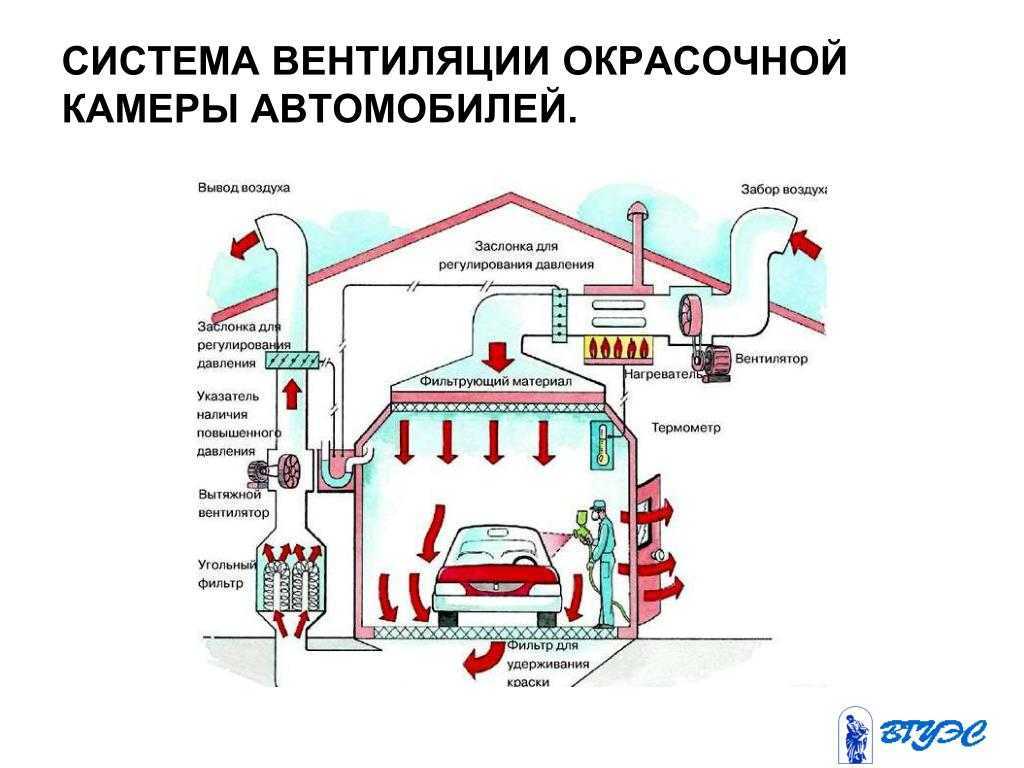

Типы систем вентиляции в покрасочной

вентиляция – это организованное движение воздуха

Для покрасочной камеры можно рассчитать и организовать приточно-вытяжную, двухмоторную или одномоторную систему вентиляции.

При одномоторной вентиляционной камере воздух подается сверху, обеспечивая осаждение окрасочного тумана вниз, к вытяжным соплам.

Двухмоторная вентиляционная покрасочная камера оснащена дополнительным мотором, удаляющим отработанный воздух из рабочей зоны наружу. Это более действенная система, однако, ее установка не всегда экономически оправдана. Так, в покрасочных камерах с малым оборотом целесообразнее оборудовать своими руками одномоторную вентиляцию.

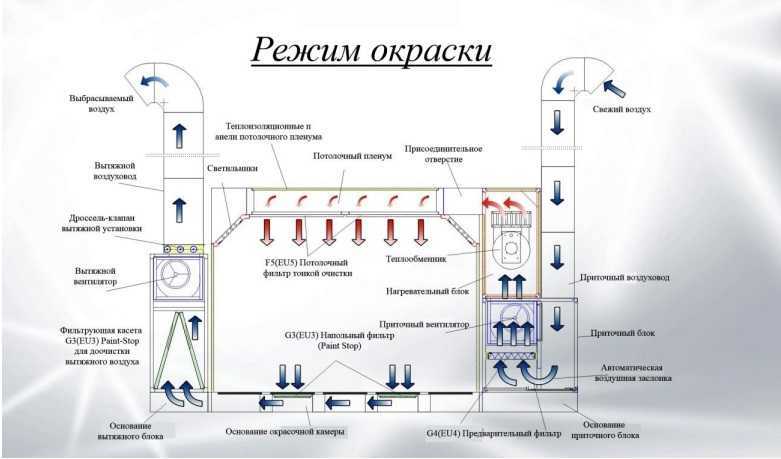

Приточно-вытяжная вентиляция функционирует в 3 режимах:

Интенсивное движение воздуха с фильтрацией;
Приток воздуха с улицы с фильтрацией, доведением температуры до 30 градусов и отток через сопла в полу. Этот режим обеспечивает постоянные климатические условия;
Подача очищенного и прогретого до 60 градусов воздуха для просушивания окрашенных деталей.

Наиболее распространенный вариант для покрасочной это повышенное давление при работе двух вентиляторов: приточного и вытяжного. Нагнетающий вентилятор мощнее, за счет чего и обеспечивается повышенное давление. Одновременно с этим пыль из помещения вытесняется, а не засасывается из вне. Для создания разрежения воздуха мощность вытяжного вентилятора выше мощности приточного.

В камере с циркулирующим воздушным потоком следует обеспечить герметичность. Так как воздух двигается за счет работы двух вентиляторов и давление внутри равно давлению снаружи.

Что потребуется для работы

Порошковый способ окрашивания предполагает использование подходящего оборудования и приспособлений, а также разделение процесса на участки.

Для качественной работы потребуется:

Участок очистки. Все детали проходят обязательную подготовку. На этом этапе удаляется старый слой и проводится обезжиривание. Для процесса может использоваться ручной или специализированный инструмент. Если планируется выполнять постоянную очистку, то лучшим решением будет пескоструйное оборудование.

Следует предусмотреть удобное расположение всех участков, большое внимание уделяется системе подвесов. Упростить задачу может использование тележки-вешалки

Размещение оборудования даже в минимальном количестве потребует довольно просторного помещения, хотя при желании некоторые участки могут быть объединены.

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки — инфракрасные лампы

Инфракрасная сушка — как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

Создание вентсистемы для покрасочной своими руками в гараже (+видео)

Если вы все-таки решили сделать самодельный бокс для покраски в гараже — вкратце рассмотрим этапы работы:

Создаем схему. «Примеряем», где будут располагаться точки притока и вытяжки, как будут проходить воздуховоды.
Сверлим отверстия в стенах (или в потолке) под воздуховоды.
Собираем каркас бокса.
Прокладываем воздуховоды, устанавливаем нагреватель и приточный и вытяжной вентиляторы. Ставить их надо за пределами бокса (можно между каркасом и стенами самого гаража).
Устанавливаем систему распределения воздуха с фильтром на потолок.
Обшиваем потолок и каркас панелями, устанавливаем освещение.
Делаем в полу выемку для удаления воздуха. Или вариант проще, чтобы не долбить пол самому: заказываем лаги из стальных труб. Получается, что машина будет стоять не на «родном» полу, а на смотнированных над ним лагах.

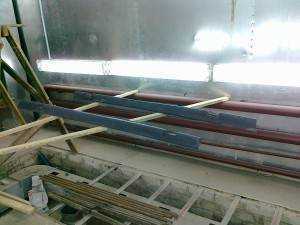

Лаги для пола камеры
Прокладываем воздуховод до подпольного пространства.
Укладываем под лаги фильтр для удержания краски, и кладем сверху решетку.

Готово — вы получили кустарный бокс, сделанный своими руками.

Совет для тех, кто решится делать его самостоятельно: найдите специалиста по вентиляции, который поможет спроектировать и потом проконтролирует правильность монтажа вентсистемы.

Вытяжка в гараже для покраски авто: схемы монтажа

Для реализации проекта используется вентилятор канального типа, диаметр которого составляет от 150 мм до 250 мм. С помощью такой вентиляционной системы выводятся все газы и красочные пары. Не более чем через 15 минут воздух в гаражном помещении полностью заменяется. Наличие дополнительного вентилятора способствует выравниванию влажности и быстрому высыханию автомобиля. Вентилятор монтируется вверху под потолком, на то месть приточное отверстие устанавливается на высоте не менее 5 см от пола. Для создания внутренней циркуляции устанавливается дополнительный вентилятор.

Совет! Во избежание возникновения застойных зон вход и выход воздуха стоит размещать по диагонали помещения.

Такой вариант монтажа используется для гаражных помещений с наличием смотровой ямой или подвала. При реализации такого проекта вентиляция выводится в отдельную шахту. Для обустройства вентиляционной системы используются трубы диаметром в 100 мм и длиной не более 1,5 м, которые утепляются с помощью минеральной ваты толщиной 5 см. Это позволит избежать образования конденсата в системе и станет надежным защитником от образования ржавчины.

Воздуховод устанавливается в верхней части смотровой ямы, а на противоположной стене монтируется приточное отверстие. Канал закрывается колпаком, который должен возвышаться над почвой не боле чем на 50 см. Колпак можно изготовить из листовой стали. Чистый воздух, попадая в гараж через приточное отверстие, распространяется по помещению и выводиться через вентиляцию.

Важно! Работы в смотровой яме с использованием химических компонентов небезопасны. Во избежание губительного воздействия краски необходимо установить вытяжной реверсный вентилятор для притока свежего воздуха

Согласно физическим явлениям свежий воздух подается снизу, так как он более холодный, нежели воздух в помещении. Нагреваясь, он перемещается, смешиваясь с воздухом в помещении, вверх к вентилятору и выводится наружу. Именно поэтому вентиляторы и монтируются под потолком.

Для больших или интенсивно использующихся помещений понадобится размещение двух вентиляторов, которые монтируются на расстоянии не менее 50 см друг от друга.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

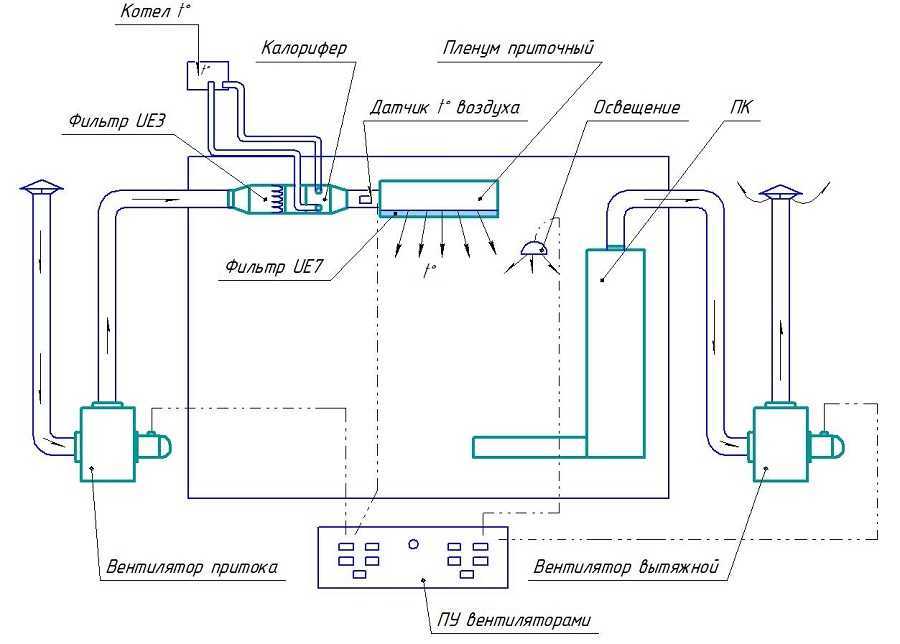

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Требования к системе вентиляции

Исходя из четырех циклов рабочего процесса при выполнении покрасочных работ, нахождении людей в помещение, а также высокого коэффициента взрывоопасности смеси из краски и растворителя, вентиляция должна удовлетворять ряд требований:

обеспечивать абсолютную безопасность находящихся в помещении людей;
предотвращать скопление в воздухе предельно допустимой концентрации (ПДК) взрывоопасных веществ и химических соединений;
охлаждать и нагревать входящие потоки воздуха до требуемой для каждого цикла технологического процесса температуры;
отфильтровывать пыль, краску, абразивные вещества.

Примерная стоимость вентсистемы (проектирование + оборудование + монтаж)

Выполним расчет стоимости при обустройстве помещения под покраску:

Статья расхода	Стоимость, тысяч рублей
Проектирование с учетом освещения, вентиляции, нагрева, фильтров	От 50-70
Вентилятор-«улитка» во взрывозащищенном исполнении, 18000 м³/ч, 4 кВт	40 (нам надо 2 штуки, значит 80)
Нагреватель (дизель или газ) на 250 кВт	От 75
Датчик температуры воздуха	1
Напольный фильтр для задержания краски (PS3), рулон 0.75х20 м	5
Потолочный фильтр тонкой очистки, класс F5, рулон 2х20 м	15
Угольный фильтр (на вытяжку)	12-15
Манометр перепада давления (чтобы следить за загрязненностью фильтров)	3-4
Комплект оцинкованных воздуховодов (со всеми отводами, адаптерами, врезками), длиной 30-40 м (на приток и на вытяжку, с запасом)	75
Панель управления вентиляцией	5-15

Итого выходит около 320 тысяч рублей только на вентиляцию (то есть освещение, отделку стен, напольные решетки, заезд, ворота — оплачиваем отдельно). Это не считая услуг специалистов по монтажу и подключению этого оборудования. Конечно, мы считали грубо округленные суммы, и на практике цена может оказаться ниже.

Примерная стоимость готовой камеры с вентсистемой

Готовые окрасочные камеры с вентиляцией (на 1 легковое авто) стоят примерно столько:

Colortech CT 7000 (Турция): от 1.3 млн рублей. Размер — 7х4х2.8 м, горелка на 237 кВт, производительность притока и вытяжки — по 18000 м³/ч.
Colortech CT 6000 (Турция): от 1.1 млн. Характеристики те же, только размер другой: 6.2х4.08х3.4 м.
СК-1 Техносоюз (РФ): от 750 тысяч. Размер — 7.2х4.8х3.5 м, производительность по воздуху — 22000 м³/ч, регулировка температуры — от +20º до +90º.
Guangli GL-2000A GL-3 (Китай): от 1 млн. Размер — 6.9х3.9х2.7 м, производительность по воздуху — 24000 м³/ч.
Technoline Grand (Китай): от 800 тысяч. Размер — 6.9х4х2.9 м, воздухообмен — 26000 м³/ч, дизельная горелка на 330 кВт.
SPK-4.4.3 (РФ): от 2.7 млн. Размер — 4х4х3 м, воздухообмен — 10000 м³/ч, для нагрева воздуха — ТЭН на 282 кВт. Есть программируемый контроллер с сенсорным управлением.
Atis Aqua Prima 7.5.4 (РФ): от 900 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 24000 м³/ч, дизельная горелка 218 кВт.
Nordberg Standart (Китай): от 975 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 80000 м³/ч, дизельная горелка на 202 кВт.

У всех моделей есть фильтры (набор и их качество — разное), встроенные взрывозащищенные светильники, пожарные датчики, системы управления вентиляцией. В цену не включена доставка и установка.

Как сделать своими руками вентиляционную систему в гараже?

При самостоятельном сооружении покрасочного бокса установку основных элементов вентиляционной системы начинают после того, как в помещении правильно обшиты стены и установлены осветительные элементы. Стены обычно обшиваются пластиковой вагонкой, металлическими листами. В качестве осветительных приборов рекомендуется использовать светодиодные или люминесцентные лампы. Поток света при этом должен быть не менее шестисот люмен. После этого в пол гаража устанавливают вытяжку, изготовленную на основе вентиляторов улиток. А с помощью нескольких тэнов под потолком устанавливают воздухозабор с тепловой пушкой.

Воздух с помощью воздуховодов разводится из тепловой пушки по периметру рабочего помещения к центру. Тепловая пушка представляет собой вентилятор, который прогоняет воздух через разогретые спирали. При самостоятельном изготовлении тепловой пушки вместо спирали можно использовать нихромовую проволоку. Можно соорудить тепловую пушку и другим способом. Он заключается в проведении гофры от вентиляторов.

Тэнов необходимо установить шесть или восемь. Это электронагревательные приборы, выполненные в виде металлических трубок, которые заполнены электрическим теплопроводящим изолятором. В центре трубки вставлена токопроводящая нить в виде нихромовой проволоки. Эта нить имеет определенное электрическое сопротивление и необходима для передачи требуемой удельной мощности на поверхность тэна. Можно также использовать вместо тэна теплогенератор, который работает на солярке.

Обустройство вентиляционной системы

Как сделать вентиляцию в покрасочной камере своими силами? Сначала проводятся все работы, связанные с обшивкой внутреннего помещения и освещением. Материал стен должен быть огнеустойчив, а источники света размещены по всему периметру камеры.

В дополнение поверхность светодиодных или люминесцентных ламп должна быть защищена плотным материалом, который будет так же устойчив к воздействию высоких температур и растворителей. По завершению этих работ начинают монтировать вытяжную систему в пол и воздухозабор в потолок. Расчет вытяжной вентиляции проводится из следующих показателей:

площадь камеры и зоны вентиляционной системы;
температура и влажность;
уровень шума;
средняя кратность воздухообмена;
производительность оборудования;
термическое воздействие на внутреннюю и внешнюю сторону помещения.

Установка вентиляторов, высасывающих загрязненный воздух, проводится в траншеях в полу или под стальной решеткой. Тепловой вентилятор монтируется в потолок и распределяет воздух по периметру камеры к центру. В этом процессе участвуют воздуховоды, размещенные по площади бокса.

Для установки вытяжки нужно зафиксировать арматурную решетку на расстоянии 15 сантиметров от бетонного основания. В проем вставляют вытяжной вентилятор. Можно также воспользоваться теплогенератором, который работает на солярной жидкости, или тэнами – электрическими нагревателями.

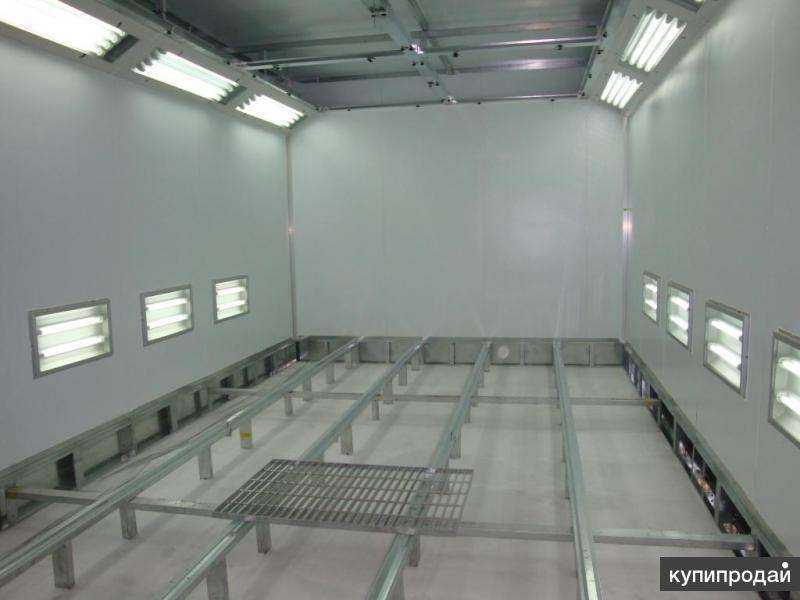

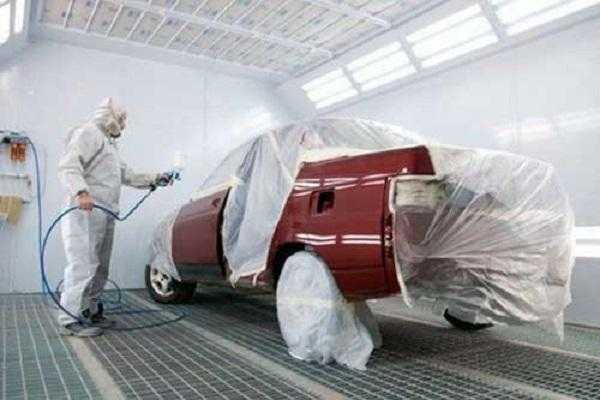

пол в покрасочной камере должен быть дырявым

Для облегчения процесса сушки автомобиля после покраски можно установить инфракрасные лампы, но при этом обязательна сама вентиляционная система, так как излучение не удаляет пыль и твердые частички. Преимущество таких устройств состоит в том, что сушка проходит без мощных воздушных потоков, которые при неправильной настройке могут повредить свежее лакокрасочное покрытие. Время сушки под инфракрасными лампами сокращается.

Безопасность при проектировании покрасочной камеры играет одну из главных ролей. Установка вентиляции и всех комплектующих ее элементов должна происходить из грамотных расчетов. В них должны быть учтены все моменты: качество покраски, обеспечение безопасности здоровья оператора-маляра, создание комфортных условий и др. Для этого необходимо обеспечить следующее:

Ведение отчетности используемых материалов при проведении покраски даже мелких деталей, в частности выделяемых токсичных газов.
Монтаж защитных клапанов на воздуховодах, оберегающих их от высоких температур.
Установка дополнительных вытяжных элементов (актуально для крупных автосервисов). Позволяет улучшить воздухообмен в покрасочной камере.

Учитывая эти особенности, можно спроектировать вентиляционную систему таким образом, чтобы тяжелые примеси покидали помещение через нижние фильтры, а легкие пары выходили через верхние.

Следующая статья: Защита кузова и днища автомобиля от коррозии: способы защиты от ржавчины.
Предыдущая статья: Полировка авто после покраски своими руками.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

Ремонт компрессоров. Учись чинить самостоятельно.
Средство для удаления царапин с автомобиля. Используй с умом.
Как построить покрасочную. Камеру конечно же.

Функционирование покрасочной камеры

Схема вентиляции в покрасочном боксе Это специализированное помещение, в котором выполняется два вида работ:

нанесение лакокрасочного покрытия на металлические, деревянные и пластиковые поверхности. Специфика процесса связана с выделением мелкодисперсной пыли от красок и растворителей. Она не оседает, а остается во взвешенном состоянии. Что негативно сказывается на качестве покраски, увеличивает вероятность самопроизвольного возгорания и взрыва, в негативном ключе влияет на локальную экологическую обстановку вокруг предприятия. Поэтому станция оборудуется системой вентиляции и фильтрации воздуха;
очистка металлических поверхностей посредством пескоструйной обработки. Покрасочная камера состоит минимум из двух помещений: первое для покраски, второе для подготовки окрашиваемой поверхности. Пескоструйная очистка выполняется мелкодисперсными абразивными материалами, например речным песком. В воздухе постоянно присутствует взвесь из абразивного материала, мелких частиц металла и ржавчины. Их надо отфильтровывать и подавать в помещение свежий воздух. Для этого монтируется приточно-вытяжная вентиляция с фильтрами.

Схема работы бокса по окраске состоит из четырех циклов, для каждого из которых надо запроектировать особые условия вентилирования:

Нанесения слоя краски.
Продувка холодным воздухом.
Сушка при температуре +60-800С.
Охлаждение.

Вентиляционная система должна быть многозадачной и обеспечивать для каждого рабочего цикла свои показатели по температуре и влажности.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

одномоторные – работает один вентилятор на подаче воздуха;
двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Подводя итоги

В статье была рассмотрена основа вентилятора для покрасочной камеры и принципы ее построения в собственной покрасочной камере. Можно вполне уверенно сказать, что это достаточно тонкое дело, которое требует обязательной аккуратности и предельной внимательности, а также навыка просчета всего процесса до самой незначительной на первый взгляд детали

Это важно по той причине, что возможные ошибки и недочеты в процессе проектирования вентиляционной системы в состоянии серьезно снизить качество основных покрасочных работ, то есть время и материальные средства будут потрачены зря

Важно максимально адекватно проанализировать цели создания покрасочной камеры и свои финансовые возможности. Необходимо помнить, что грамотно организованная камера автоматически принесет доход
