Готовим мультиметр к работе
Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.
На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.
Как прозвонить лампочку мультиметром — Строительство и ремонт
Не всегда визуальный осмотр лампы накаливания позволяет сделать вывод о её непригодности. Бывают случаи, когда вольфрамовая нить не имеет повреждений, но лампочка в светильнике не светится. Установить причину и тем самым подтвердить или опровергнуть неисправность лампы можно несколькими способами. О том, как это сделать, можно узнать из этой статьи.
Устройство люминесцентной лампы
Лампа дневного света состоит из одного стеклянного цилиндра с наружным диаметром 12, 16, 26 или 38 мм. Причем он может быть как прямым, так и изогнутой конструкции в виде буквы U или кольца и т. п.
С торцов цилиндра в металлические заглушки встроены в диэлектрическую пластину две контактные ножки под цоколь светильника, на которые с внутренней стороны припаяны электроды, схожие по конструкции с нитями ламп накаливания.
Из колб люминесцентных ламп откачивается воздух, а вместо него добавляется инертный газ с небольшой капелькой ртути (около 30 мг) или сплава ртути с Индием и другими металлами.
Почему перегорают люминесцентные лампы
Электроды люминесцентной лампы, как и у ламп накаливания делаются из вольфрамовой нити, но только покрытой активной массой из щелочных металлов. Без нее вольфрамовая спираль очень быстро бы сгорела от перегрева в результате образования между нитями разряда, а так обеспечивается стабильно тлеющий электрический разряд.
Но со временем покрытие на вольфрамовой нити выгорает или осыпается, особенно процесс усиливается во время запуска включения, потому что в этот момент- разряд происходит только на маленьком отрезке нити, вызывая усиленный перегрев ее в этом месте. Поэтому на старых лампах по концам возле цоколя видны потемнения на люминофоре.
Постепенно с выгоранием активной массы электродов — будет происходить все больший их разогрев, из-за этого рано или поздно одна из нитей перегорает. И лампа перестает работать.
Как проверить люминесцентную лампу
Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки.
После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела.
При обрыве- сопротивление будет очень большим до бесконечности.
Более подробно читайте в нашей статье: Как пользоваться прозвонкой .

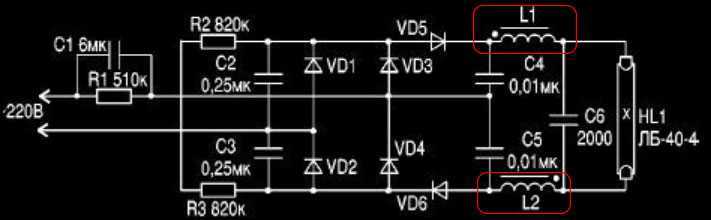

Схема подключения перегоревших люминесцентных ламп
Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.
Никогда не используйте исправные лампы в этой схеме.
Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а для С2, С3 лучше всего подойдут слюдяные.
Не горит светильник, проверка исправности стартера.
Так как все имеет конечный срок службы, то бывает, что светильник не загорается. Тогда возникает вопрос «Кто виноват?». Точно уже не дроссель, межвитковые замыкания – это единичные случаи. Лампа или стартер?
Обычно ремонт производится на модульном уровне. Производится замена на заведомо исправный элемент. Ремонт на уровне компонентов – нецелесообразен.
При отсутствии компонентов придется выявить неисправность. Желательно просмотреть всю проводку светильника, так как если он не работает, то не обязательно виновник стартер или сам осветительный прибор. Не исключен вариант и плохого контакте, например в колодках или разъемах.
Если Вы решились на самостоятельный ремонт, то обязательно соблюдайте правила техники безопасности! Осветители используют высокое напряжение в своей работе. Имеется риск получения электротравмы! Запрещается прикасаться к токоведущим частям схемы под напряжением.
Начинать надо с проверки напряжения в сети. При снижении более чем на 20 процентов не гарантируется устойчивая работа старых модификаций стартера для люминесцентных ламп.
Первоначально необходимо проверить проводку. При помощи тестера нужно замерить питающее напряжение. Предположим, что оно есть и в норме. Для очистки совести можно измерить еще и сопротивление обмотки дросселя, нет ли обрыва или межвиткового замыкания. Это очень редкий случай. Допустим, этот элемент рабочий. Остается либо лампа, либо стартер.
Для начала вскроем стартер, необходимо осмотреть его внутренности. Первым дело осматриваем целостность. Контакты в колбе не должны быть в спайке, визуально между ними должно быть расстояние. Конденсатор не должен иметь следов разрушения. Можно поступить иначе, соединить стартер с лампой накаливания мощностью от 40 до 60 Ватт (не более) и подать переменное напряжение 220 Вольт согласно схеме ниже.
Схема соединения лампы накаливания со стартером
Если нить накала не зажглась или горит постоянно, без кратковременных отключений, то такой стартер признается неработоспособным. Ремонтировать его экономически нецелесообразно, стоимость не велика. Если проверочная схема работает, то скорее всего неисправен осветительный прибор.
Его тоже можно проверить. Так как в какой-то момент у исправного пускателя происходит замыкание контактов, то газоразрядную лампу можно зажечь «вручную». Применяется механическая кнопка без фиксации вместо устройства запуска. При подаче питания на такую схему, при нажатии на кнопку, лампа дневного света должна зажечься, это будет говорить о неисправности стартера. Если этого не происходит, то придется заменить газоразрядную лампу. Случаи одновременного выхода из строя двух элементов достаточно редки.
Если применено электронное пускорегулирующее устройство, то стоит проверить сам осветительный прибор. Если новый работает и дает ровное свечение, то прежний подлежит замене.
Сделать ремонт пускорегулирующего устройства возможно. Они обычно ремонтопригодны. Но это уже потребует знаний электроники. Необходима будет измерительная аппаратура. Без необходимой квалификации такой ремонт невозможен.
Проверка светодиодной лампы мультиметром
К сожалению, светодиодную лампу невозможно проверить мультиметром. Полупроводниковый прибор с достаточно сложной схемой можно в домашних условиях можно проверить на работоспособность только закрутив в исправный патрон и подав напряжение.
Светодиодная лампа с цоколем Е27
Проверка светодиодной лампы имеет свои особенности.
Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:
- При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
- Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
- Вскрываем плату.
- Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.
Если никакого свечения не появилось, лампочку пора менять.
Мощные светодиоды
Проверяем яркий светодиод.
В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:
- Сначала нужно определить какая у СМД распиновка.
- В нижней части мультиметра находим восемь гнёзд.
- Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
- Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
- Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.
Что и как можно проверить
Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потреблять в 6-7 раз меньше энергии.
Колба прибора подвергается вакуумированию и закачиванию в освободившееся пространство инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.
Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.
Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:
- ПРА или ЭПРА;
- конденсатора;
- дросселя;
- стартера.
Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.
Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен. Для выявления поломки используется ряд приборов
Однако чаще всего это простой мультиметр или индикаторная отвертка
Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.
Таблица основных неисправностей
Основные виды неисправности, которые на практике возникают в дросселях, сведены в таблицу.
Вид неисправности | К чему ведет | Внешнее проявление |
---|---|---|
Обрыв обмотки катушки или внутренней проводки | Разрыв электрической цепи | Светильник не горит (нет даже мигания) |
Межвитковое замыкание | Потеря индуктивности, снижение реактивного сопротивления | Перегорание спиралей ламп (включая повторное после замены), мигание без устойчивого зажигания |
Замыкание на корпус | В сети с защитным проводником создает замыкание на землю | Если подключен проводник PE, вызывает сверхток и срабатывание защитного аппарата. Если защитное заземление в сети отсутствует, может себя не проявлять, но на корпусе прибора при этом присутствует напряжение сети. |
Потеря ферромагнитных свойств сердечника катушки (в результате перегрева и т.п.) | Потеря индуктивности, снижение реактивного сопротивления | Перегорание спиралей ламп (включая повторное после замены), мигание без устойчивого зажигания |
Выявление неполадок и их устранение
Неисправность лампы дневного света выражается в:
- Полном отсутствии включения.
- Кратковременных мерцаниях лампы с дальнейшим включением.
- Продолжительном мерцании без дальнейшего включения.
- Гудении.
- Мерцании в режиме горения.
Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.
Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.
Целостность спиралей-электродов
Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.
Проверка целостности спиралей-электродов
Неисправности в электронном балласте
В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.
Устройство электронного балласта
Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.
Как проверить дроссель люминесцентного светильника
Признаки неисправности дросселя:
- гудение светильника из-за дребезжания пластин;
- лампа зажигается нормально, потом темнеет по краям и гаснет;
- перегрев ЛДС;
- после включения внутри колбы бегают змейки;
- сильное мерцание.
Проверка дросселя
Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.
Как проверить стартер
Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.
Схема проверки стартера
Как проверить емкость конденсатора тестером
Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.
Как прозвонить лампочку мультиметром — Строительство и ремонт
Не всегда визуальный осмотр лампы накаливания позволяет сделать вывод о её непригодности. Бывают случаи, когда вольфрамовая нить не имеет повреждений, но лампочка в светильнике не светится. Установить причину и тем самым подтвердить или опровергнуть неисправность лампы можно несколькими способами. О том, как это сделать, можно узнать из этой статьи.
Устройство люминесцентной лампы
Лампа дневного света состоит из одного стеклянного цилиндра с наружным диаметром 12, 16, 26 или 38 мм. Причем он может быть как прямым, так и изогнутой конструкции в виде буквы U или кольца и т. п.
С торцов цилиндра в металлические заглушки встроены в диэлектрическую пластину две контактные ножки под цоколь светильника, на которые с внутренней стороны припаяны электроды, схожие по конструкции с нитями ламп накаливания.
Из колб люминесцентных ламп откачивается воздух, а вместо него добавляется инертный газ с небольшой капелькой ртути (около 30 мг) или сплава ртути с Индием и другими металлами.
Почему перегорают люминесцентные лампы
Электроды люминесцентной лампы, как и у ламп накаливания делаются из вольфрамовой нити, но только покрытой активной массой из щелочных металлов. Без нее вольфрамовая спираль очень быстро бы сгорела от перегрева в результате образования между нитями разряда, а так обеспечивается стабильно тлеющий электрический разряд.
Но со временем покрытие на вольфрамовой нити выгорает или осыпается, особенно процесс усиливается во время запуска включения, потому что в этот момент- разряд происходит только на маленьком отрезке нити, вызывая усиленный перегрев ее в этом месте. Поэтому на старых лампах по концам возле цоколя видны потемнения на люминофоре.
Постепенно с выгоранием активной массы электродов — будет происходить все больший их разогрев, из-за этого рано или поздно одна из нитей перегорает. И лампа перестает работать.
Как проверить люминесцентную лампу
Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки.
После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела.
При обрыве- сопротивление будет очень большим до бесконечности.
Более подробно читайте в нашей статье: Как пользоваться прозвонкой .
Схема подключения перегоревших люминесцентных ламп
Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.
Никогда не используйте исправные лампы в этой схеме.
Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а для С2, С3 лучше всего подойдут слюдяные.
Как проверить светодиод мультиметром
20.05.2017
Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами.
Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера.
В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.
Тестирование светодиодов в режиме прозвонки
Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.
Проверка исправности светодиода мультиметром производится в следующем порядке:
- Установить переключатель тестера в режим проверки диодов.
- Подключить щупы мультиметра к контактам проверяемого элемента.
При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.
Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.
- Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
- Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.
Наглядно проверка светодиодов на видео:
С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.
Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.
Проверка светодиодов без выпаивания
Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.
Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.
Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.
Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.
Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.
Проверка светоизлучающих диодов в фонариках
При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.
Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.
Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.
На видео проверка светодиодов лампочки без выпаивания:
Заключение
Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.
Проверка балласта ПРА мультиметром
Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.
Повреждение дросселя может быть пяти видов:
обрыв
замыкание разных обмоток
замыкание витков в одной обмотке
неисправность магнитопровода
пробой на корпус
Обрыв
Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.
Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.
При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.
Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.
Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:
а на выходе свечения нет:
то считайте что обрыв вы нашли.
Замыкание обмоток
Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.
Но изоляция может высохнуть или нарушиться.
Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.
Межвитковое замыкание
Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.
Найти такое повреждение очень трудно, даже при помощи мультиметра.
Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.
Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.
Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:
мощностью на 20Вт — сопротивление от 55 до 60 Ом
мощностью на 40Вт – сопротивление от 24 до 30 Ом
мощностью на 80Вт – сопротивление от 15 до 20 Ом
Магнитопровод
Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.
При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.
Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.
Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.
Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.
Пробой на корпус
О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.
Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.
Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.
