Устройство и принцип работы однофазного трансформатора

Как расшифровать данные

Трансформаторы обозначаются в виде набора букв и цифр вида ХХХХХХ – 1234/1234 – Х1, где вместо буквы «Х» ставится некая буква, которая по порядку показывает тип, количество фаз, как множество низковольтных обмоток, система охлаждения и специальные обозначения для специальных типов трансформаторов.

Не всегда все буквы будут присутствовать в обозначении трансформатора, их наличие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения отражают основные характеристики трансформаторов: номинальную мощность, номинальный класс напряжения обмотки ВН, а последние две цифры обозначают год начала производства.

Тип

Если в начале символа стоит буква «А», значит перед вами автотрансформатор. Если он отсутствует, силовой трансформатор является повышающим или понижающим.

Для обозначения количества фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

За этой буквой следует информация о разделенной обмотке – «П». Это означает, что есть две или три обмотки на понижающем напряжении.

Отвод тепла

Система охлаждения обозначается следующими буквами:

• В – трансформатор сухой, то есть воздушного охлаждения;
• СЗ – то же, но в защищенном варианте;
• ПГ – герметичный с воздушным охлаждением;
• СД – воздушное охлаждение с вентилятором;
• М – масляное охлаждение с естественной циркуляцией;
• D – масляный бак охлаждается вентилятором (нагнетателем);
• C – принудительная циркуляция масла;
• DC – это комбинация двух методов охлаждения: обдува и циркуляции.

Число обмоток

После системы охлаждения может стоять буква «Т», обозначающая трехобмоточный трансформатор. Интересно, что двойная обмотка не имеет символа.

Регулировка напряжения под нагрузкой

Если количество витков трансформатора можно изменить, не отключая электрическую цепь, в этом случае это означает, что напряжение можно регулировать под нагрузкой, и обозначается буквой «H». В регулировке с отключением – переключение без возбуждения – буква отсутствует.

Исполнение

Есть устройства со специальными дизайнерскими решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «L», энергосберегающие – буквой «E», а улучшенные – буквой «U».

Назначение

В зависимости от области применения в конце маркировки может быть буква с информацией об этом. Для работы в самой электростанции – «С», при использовании на железных дорогах – «F», на металлургических предприятиях – «М».

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются разные обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «T» для первого типа и «H» для второго. Информация о способе установки следующая: «P» для контрольных точек, «O» для точек опоры и «W» для сборных шин. Изоляция также обозначается специальными буквами: «L» – для литой изоляции, «F» – для фарфора и «B» – для интегрированной изоляции.

Цифры

Цифровая маркировка дает только самые основные характеристики трансформатора. Цифры, следующие за чертой сразу после букв, обозначают номинальную мощность в киловольт-амперах (кВА). Затем через косую черту указывается мощность обмотки, а для автотрансформаторов через другую полосу – класс напряжения обмотки. Далее указывается климатический вариант, то есть условия местности, в которых данный экземпляр может работать («Y» – для умеренных зон, «X» – для холодных и т.д.) в тип помещения – на открытом воздухе или в помещении. В некоторых случаях прочерк обозначает год выпуска или начало выпуска устройств данной конструкции.

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

• силовой;
• автотрансформатор;
• импульсный;
• сварочный;
• разделительный;
• согласующий;
• пик-трансформатор;
• сдвоенный дроссель;
• трансфлюксор;
• вращающийся;
• воздушный и масляный;
• трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В	3	5	10	15	20	30	40	50	60	75	100
Коэффициент, n	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	8
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Падения напряжения трансформатора

Для трансформатора малой мощности большое значение играет изменение выходного напряжения под нагрузкой ∆U. Данная величина характеризует стабильность выходного напряжения и показывает, на сколько изменяется выходное напряжение при изменении выходного тока от нуля до номинального. Падение напряжения зависит от сочетания следующих факторов: активные и реактивные сопротивления обмоток, cos φ нагрузки и первичного тока. В общем случае падение напряжение оценивается следующими выражениями

где U₁, r₁, x₁ – напряжение, активное и реактивное сопротивление первичной обмотки, U₂, x₂, r₂ – приведённые напряжение, активное, реактивное сопротивление, Е – ЭДС трансформатора, I = I₂ – приведённый ток вторичной обмотки трансформатора, I_r и I_a – реактивная  и активная составляющая намагничивающего тока, φ_н – фазовый угол нагрузки.

Данные выражения позволяют вычислить падение напряжение при любых условиях, однако в зависимости от типа трансформатора можно их упростить. Для этого рассмотрим составляющие падания напряжению – активную часть ∆U_a и реактивную часть ∆U_х.

Они показывают падение напряжения на активных и реактивных сопротивлениях обмоток.
Так же как и для намагничивающего тока для анализа и расчета лучше использовать относительные значения падения напряжения.

Относительное значение падения напряжения на активных сопротивлениях обмоток

где ρ – удельное электрическое сопротивление,

j – плотность тока в обмотках,

k_ф – коэффициент формы напряжения,

f – частота переменного напряжения,

k_с – коэффициент заполнения сердечника,

В – магнитная индукция в сердечнике,

φ_ω – геометрическое изображение средней длины витка катушки трансформатора,

φ_S – геометрическое изображение сечения сердечника,

a – базисный параметр трансформатора.

Относительное значение падения напряжения на реактивных сопротивлениях обмоток

где k_ОК – коэффициент заполнения окна сердечника,

j – плотность тока в обмотках,

k_ф – коэффициент формы напряжения,

В – магнитная индукция в сердечнике,

n_∆ — число сечений катушек в окне, для БТ n_∆ = 1, для СТ, ТТ n_∆ = 2,

∆_об – толщина межобмоточной изоляции,

φ_ω – геометрическое изображение средней длины витка катушки трансформатора,

φ_S – геометрическое изображение сечения сердечника,

a – базисный параметр трансформатора.

с_К – толщина одной катушки (на одну сторону),

х – относительная ширина окна.

Полученные выражения показывают, что при постоянной геометрии трансформатора и его размерах относительное значение активной составляющей падения напряжения u_ка уменьшается с ростом частоты, а величина относительного значения реактивной составляющей u_кх практически не зависит от частоты (она немного возрастает из-за роста отношения j/B). В тоже время при увеличении базовой величины а (а значит и размеров трансформатора) активная составляющая u_ка значительно уменьшается, а реактивная u_кх – возрастает. Однако в большинстве случаев для трансформаторов малой мощности основное значение в падении напряжения играет активная составляющая.

Величина падения напряжения может быть различной в зависимости от назначения или условий работы трансформатора. Типовым значением падения напряжения считается u = 0,1, но в отдельных случаях при жестких требованиях к стабильности выходного напряжения может уменьшаться до u = 0,05, или даже u = 0,01…0,02.

Режимы работы

Как и любое преобразовательное устройство, трансформатор имеет два режима работы:

• так называемые «неактивные»;
• режим загрузки.

В режиме ожидания устройство работает без нагрузки и потребляет минимум рассеиваемой мощности только в первичной обмотке. Ток в нем также минимален и обычно не превышает 3-10% от наблюдаемого значения при подключенной нагрузке. Во втором случае в витках вторичной обмотки начинает течь ток, величина которого обратно пропорциональна количеству витков катушки.

В понижающем трансформаторе напряжение ниже, а ток выше. В этом режиме мощность передается на нагрузку с учетом тепловыделения в сердечнике трансформатора.

Трансформатор напряжения

Трансформатор напряжения можно отнести больше к электротехнике, чем к электронике. Самый обыкновенный однофазный трансформатор напряжения выглядит вот так.

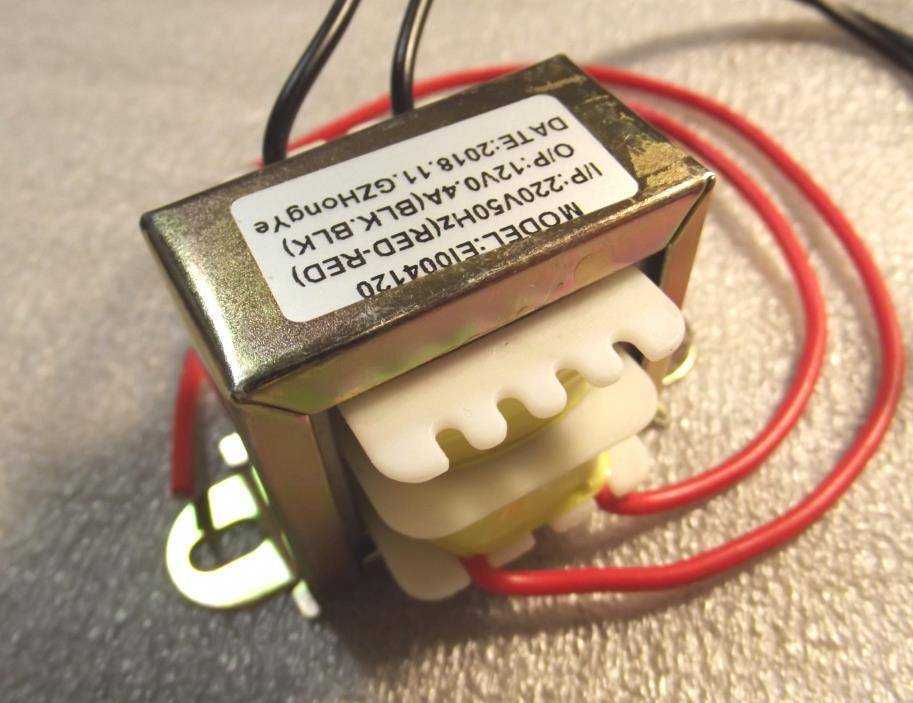

Если откинуть верхнюю защиту трансформатора, то мы можем четко увидеть, то он состоит из какого-то железного каркаса, который собран из металлических пластин, а также из двух катушек, которые намотаны на этот железный каркас. Здесь мы видим, что из одной катушки выходит два черных провода

а с другой катушки два красных провода

Эти обе катушки одеваются на сердечник трансформатора. То есть в результате мы получаем что-то типа этого

Ничего сложного, правда ведь?

Но дальше самое интересное. Если подать на одну из этих катушек переменное напряжение, то в другой катушке тоже появляется переменное напряжение. Но как же так возможно? Ведь эти обмотки абсолютно не касаются друг друга и они изолированы друг от друга. Во чудеса! Все дело, в так называемой электромагнитной индукции.

Если объяснить простым языком, то когда на первичную обмотку подают переменное напряжение, то в сердечнике возникнет переменное магнитное поле с такой же частой. Вторая катушка улавливает это переменное магнитное поле и уже выдает переменное напряжение на своих концах.

Назначение и устройство

Любой трансформатор 220 Вольт однофазный представляет собой электрическое устройство, работающее только в цепях переменного тока. С его помощью входное напряжение преобразуется в нужную величину (чаще всего оно уменьшается). При этом ток, отбираемый от вторичной обмотки, возрастает, поскольку мощность предается практически без потерь. Отсюда следует, что основное назначение этого прибора – получить нужное для решения задач напряжение, а затем использовать его в конкретных целях.

Составить более полное представление поможет знакомство с конструкцией трансформатора, который состоит из следующих основных элементов:

• сердечник из ферромагнитных материалов;
• первичная и вторичная катушка, размещенная на изолированном каркасе;
• защитный кожух (этот элемент у ряда моделей отсутствует).

Трансформатор напряжения принцип работы

Для непосредственного включения на высокое напряжение потребовались бы очень громоздкие приборы и реле вследствие необходимости их выполнения с высоковольтной изоляцией. Изготовление и применение такой аппаратуры практически неосуществимо, особенно при напряжении 35 кВ и выше.

Применение трансформаторов напряжения позволяет использовать для измерения на высоком напряжении стандартные измерительные приборы, расширяя их пределы измерения; обмотки реле, включаемых через трансформаторы напряжения, также могут иметь стандартные исполнения.

Кроме того, трансформатор напряжения изолирует (отделяет) измерительные приборы и реле от высокого напряжения, благодаря чего он обеспечивает безопасность их обслуживания на подстанции.

В то же время, если силовые трансформаторы предназначены для передачи транспортируемой мощности с минимальными потерями, то измерительные трансформаторы напряжения конструируются с целью высокоточного повторения в масштабе векторов первичного напряжения.

измерительный трансформатор напряжения

Принципы работы трансформатора напряжения

Конструкцию трансформатора напряжения, как и трансформатора тока, можно представить магнитопроводом с намотанными вокруг него двумя обмотками:

• первичной;
• вторичной.

Специальные сорта стали для магнитопровода, а также металл их обмоток и слой изоляции подбираются для максимально точного преобразования напряжения с наименьшими потерями. Число витков первичной и вторичной катушек рассчитывается таким образом, чтобы номинальное значение высоковольтного линейного напряжения сети, подаваемое на первичную обмотку, всегда воспроизводилось вторичной величиной 100 вольт с тем же направлением вектора для систем, собранных с заземленной нейтралью.

Если же первичная схема передачи энергии создана с изолированной нейтралью, то на выходе измерительной обмотки будет присутствовать 100/√3 вольт.

Для создания разных способов моделирования первичных напряжений на магнитопроводе может располагаться не одна, а несколько вторичных обмоток.

Устройство однофазного трансформатора напряжения

устройство однофазного трансформатора напряжения

Устройство однофазного трансформатора напряжения:

• а — общий вид трансформатора напряжения;
• б — выемная часть;
• 1,5 — проходные изоляторы;
• 2 — болт для заземления;
• 3 — сливная пробка;
• 4 — бак;
• 6 — обмотка;
• 7 — сердечник;
• 8 — винтовая пробка;
• 9 — контакт высоковольтного ввода

Однофазные трансформаторы напряжения получили наибольшее распространение. Они выпускаются на рабочие напряжения от 380 В до 500 кВ.

Конструктивные размеры и масса ТН определяются не мощностью, как у силовых трансформаторов, а в основном объемом изоляции первичной обмотки и размерами её выводов высокого напряжения.

Трансформаторы напряжения с номинальным напряжением от 380 В до 6 кВ имеют исполнение с сухой изоляцией (обмотки выполняются проводом марки ПЭЛ и пропитываются асфальтовым лаком).

Свердловский завод трансформаторов тока выпускает трансформаторы напряжения на 6, 10, 35 кВ с литой изоляцией.

У трансформаторов напряжением 10 — 500 кВ изоляция масляная (магнитопровод погружен в трансформаторное масло).

Пример назначение и область применение трансформаторов напряжения ЗНОЛ-НТЗ

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.

Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.

схема включения обмоток трансформатора напряжения ЗНОЛ-НТЗ

См.  трансформаторы ЗНОЛ, схемы характеристики в таблице

Принцип работы

Принцип работы трансформатора базируется на эффекте взаимоиндукции.  Поступление тока переменной частоты от стороннего поставщика электроэнергии на вводы первичной обмотки формирует в сердечнике магнитное поле с переменным потоком, проходящего через вторичную обмотку и индуцирующее образование электродвижущей силы в ней. Закорачивание на приемнике электроэнергии вторичной обмотки обуславливает прохождение сквозь приемник электротока из-за влияния электродвижущей силы, вместе с тем в первичной обмотке образуется ток нагрузки.

Назначение трансформатора — перемещение преобразованной электрической энергии (без перемены ее частоты) к вторичной обмотке из первичной с подходящим для функционирования потребителей напряжением.

Режимы работы

Характеристики трансформаторов определяются условиями работы, где ключевая роль отводится сопротивлению нагрузки. За основу берутся следующие режимы:

1. Холостого хода. Выводы вторичной цепи находятся в разомкнутом состоянии, сопротивление нагрузки приравнивается бесконечности. Измерения тока намагничивания, протекающего в первичной обмотке, даёт возможность подсчитать КПД трансформатора. При помощи этого режима вычисляется коэффициент трансформации, а также потери в сердечнике;
2. Под нагрузкой (рабочий). Вторичная цепь нагружается определённым сопротивлением. Параметры протекающего по ней тока напрямую связаны с соотношением витков катушек.
3. Короткого замыкания. Концы вторичной обмотки закорочены, сопротивление нагрузки равно нулю. Режим информирует о потерях, которые вызываются нагревом обмоток, что на профессиональном языке значится «потерями в меди».
   Режим короткого замыкания

Информация о поведении трансформатора в различных режимах получаются опытным путём с использованием схем замещения.

Холостой ход (ХХ)

Такой порядок работы реализуется от размыкания вторичной сети, после чего в ней прекращается течение электротока. В первичной обмотке течет ток холостого хода, составной его элемент — ток намагничивающий.

Когда вторичный ток равен нулю, электродвижущая сила индукции в первичной обмотке целиком возмещает напряжение питающего источника, а потому при пропаже нагрузочных токов, идущий сквозь первичную обмотку ток по своему значению соответствует току намагничивающему.

Функциональное назначение работы трансформаторов вхолостую — определение их важнейших параметров:

• КПД;
• показателя трансформирования;
• потерь в магнитопроводе.

Режим нагрузки

Режим характеризуется функционированием устройства при подаче напряжения на вводы первичной цепи и подключении нагрузки во вторичной. Нагружающий ток идет по «вторичке», а в первичной — суммарный ток нагрузки и ток холостой работы. Этот режим функционирования считается для прибора преобладающим.

На вопрос, как работает трансформатор в основном режиме, отвечает основной закон ЭДС индукции. Принцип таков: подача нагрузки к вторичной обмотке вызывает образование во вторичной цепи магнитного потока, образующего в сердечнике нагружающий электроток. Направлен он в сторону, противоположную его течению, создающегося первичной обмоткой. В первичной цепи паритет электродвижущих сил поставщика электроэнергии и индукции не соблюдается, в первичной обмотке осуществляется повышение электротока до того времени, пока магнитный поток не вернется к своему исходному значению.

Короткое замыкание (КЗ)

Переход прибора в этот режим осуществляется при кратковременном замыкании вторичной цепи. Короткое замыкание — особый тип нагрузки, прилагаемая нагрузка — сопротивление вторичной обмотки — единственная.

Принцип работы трансформатора в режиме КЗ таков: к первичной обмотке приходит незначительное переменное напряжение, выводы вторичной соединяются накоротко. Напряжение на входе устанавливается с таким расчетом, чтобы величина замыкающего тока соответствовала величине номинального электротока устройства. Величина напряжения определяет энергопотери, приходящиеся на разогрев обмоток, а также на активное сопротивление.

Такой режим характерен для приборов измерительного типа.

Исходя из многообразия устройств и видов назначения трансформаторов, можно с уверенностью сказать, что на сегодня они — незаменимые, использующиеся практически повсеместно устройства, благодаря которым обеспечивается стабильность и достижение необходимых потребителю значений напряжения, как гражданских сетей, так и сетей предприятий промышленности.

От чего зависит ЭДС в обмотках трансформатора?

В прошлой статье я указал, что мгновенное значение ЭДС  в обмотке трансформатора определяется числом витков ω провода в ней и скоростью изменения магнитного потока dΦ/dt

где ω – число витков обмотки трансформатора,

dФ_В/dt – скорость изменения магнитного потока.

Однако в большинстве случаев нам интересно не мгновенное значение ЭДС, а действующее. Поэтому выведем выражение, определяющее действующее значение ЭДС в обмотках трансформатора. Это можно сделать аналитически проинтегрировав функцию изменения магнитного потока dΦ/dt, либо же путем нахождения среднего значения ЭДС E_cp и коэффициента формы ЭДС k_ф. Я буду выводить выражение вторым способом.

Магнитный поток протекая в сердечнике трансформатора изменяется в соответствии с некоторой периодичной функцией имеет два амплитудных значения максимальное +Ф_m и минимальное –Ф_m, тогда полное изменение магнитного потока за полупериод Т/2 будет иметь значение

Тогда среднее значение ЭДС Е_ср в обмотке трансформатора будет иметь вид

где ω – число витков обмотки трансформатора,

Т/2 – полупериод изменения функции магнитного потока,

f – частота изменения магнитного потока,

Ф_m – амплитуда магнитного потока.

Действующее значение ЭДС и её среднее значение связывает коэффициент формы кривой ЭДС k_ф, тогда действующее значение ЭДС в обмотке трансформатора будет определяться следующим выражением

где k_ф – коэффициент формы ЭДС,

f – частота изменения ЭДС,

ω – число витков обмотки трансформатора,

B – магнитная индукция в сердечнике,

S_c – площадь сечения сердечника трансформатора.

Приведём примеры действующего значение ЭДС для синусоидального, прямоугольного (меандр) и треугольного изменения

Из вышесказанного следует, что при условии постоянства электромагнитной индукции B, ЭДС пропорциональна конструктивным параметрам трансформатора сечению магнитопровода S_c и количеству витков ω. Правильный выбор величины электромагнитной индукции В является одной из ключевых задач при проектировании трансформатора. Кроме того, с ростом частоты f увеличивается ЭДС, поэтому для реализации одинаковой ЭДС с ростом частоты требуются меньшие размеры и вес трансформатора. Данный фактор является основным преимуществом трансформаторов высокой частоты, которые чаще всего применяются в настоящее время.

Особенности конструкции

При работе трансформатора тока вторичная обмотка всегда находится под нагрузкой, сопротивление которой регулируется требованиями к точности коэффициента трансформации. Допускается незначительное отклонение сопротивления от указанного в паспорте устройства.

Если произойдет увеличение нагрузки, то во второй обмотке резко возрастет напряжение, что может привести к пробою изоляции и поломке устройства. Такая ситуация создает угрозу безопасности сотрудникам, которые обслуживают электрический прибор. В устройство трансформатора тока входят:

• основание;
• магнитопровод (сердечник);
• первичная обмотка;
• вторичная обмотка;
• клеммник для подсоединения кабеля от источника питания;
• заземляющий контакт.

Первичная обмотка изготавливается в виде катушки, закрепленной на магнитопроводе, или как шина. Согласно конструктивного исполнения в некоторых устройствах нет встроенной первичной катушки, а дополняется она обслуживающим персоналом путем соединения отдельного провода через специальное окно.

Корпус устройства выполняет роль изоляции и предохранения обмоток от внешних повреждений. В последних моделях устройств сердечники изготавливаются из нанокристаллических сплавов, которые значительно увеличивают класс точности прибора.

Из-за больших потерь в сердечнике устройство начинает сильно нагреваться, что приводит к износу или выходу из строя его изоляции. Вторая обмотка в разомкнутом состоянии также создает негативное явление, так как происходит перегрев и выгорание магнитного провода.

Связано это с тем, что в магнитных конструкциях имеются потери, связанные с намагничиванием и нагревом магнитопровода. Чтобы несколько сгладить эти погрешности производители используют витковую коррекцию.

Вам это будет интересно Физика и последствия поражения электрическим током

Из чего состоит трансформатор

Основой каждого трансформатора является замкнутый сердечник, выполняющий функцию магнитопровода. Для его изготовления применяется электротехническая сталь в виде листов, толщиной 0,35 – 0,5 мм. На магнитопровод наматываются изолированные медные провода.

Участки сердечника с обмотками носят название стержней, а те, которые без обмоток, называются ярмами. Обмотка, на которую поступает электроэнергия, именуется первичной. Другая обмотка, из которой выходит преобразованный ток, называется вторичной. Они обе разделены между собой путем электрической изоляции, кроме автоматических трансформаторов.

Классификация приборов

Все разновидности агрегатов классифицируются в зависимости от конструкции и того, какими техническими показателями обладают. Кроме измерительных и защитных трансформаторов, бывают промежуточные виды этих преобразователей. В этом случае прибор подключается для проведения измерения в цепь релейной защиты.

Выделяются лабораторные виды преобразователей, которые обладают повышенной точностью измерения и множеством коэффициентов трансформации. Токовые трансформаторы подразделяются:

1. По способу установки — преобразователь предназначен для наружного и внутреннего монтажа. Компактные модели могут быть переносными или встраиваются в машины и электрические аппараты. Наружный и внутренний монтаж подразумевает проходной или опорный способ установки.
2. В зависимости от типа первичной обмотки — оборудование подразделяется на одновитковые, стержневые, многовитковые, катушечные и шинные устройства.
3. При изолировании трансформаторов применяются: бакелит, фарфор и другие материалы. Некоторые марки устройств для изоляции заливаются компаундом.

Режимы работы

Как и любой другой преобразователь, однофазный трансформатор имеет три режима работы:

1. Режим холостого хода. Из названия понятно, что ток проходить не будет, в виду разомкнутой вторичной цепью устройства. А по первичной обмотке проходит холостой ток, основной элемент которого представлен реактивным током намагничивания. Режим используется в качестве определения КПД трансформатора, либо для вывода потерь в сердечнике.
2. Режим нагрузки. Режим определяется работой трансформатора с подсоединённым источником в первичной цепи, и определённой нагрузкой во вторичном канале устройства. Для вторичной цепи характерен протекающий ток нагрузки (посчитанного из отношения количества витков обмотки и вторичного тока) и ток холостого хода.
3. Режим короткого замыкания. Режим действует в процессе замыкания вторичной цепи из-за разностей значения потенциала. В этом режиме получаемое сопротивление от вторичной обмотки будет одним источником нагрузки. При проведении короткого замыкания можно вычислить убыток на нагрев обмотки в цепи устройства.

Также читайте: Что такое высоковольтный разъединитель
