Что такое коэффициент трансформации

Как пользоваться онлайн калькулятором для расчета трансформатора пошагово

Подготовка исходных данных за 6 простых шагов

Шаг №1. Указание формы сердечника и его поперечного сечения

Лучшим распределением магнитного потока обладают сердечники, набранные из Ш-образных пластин. Кольцевая форма из П-образных составляющих деталей обладает большим сопротивлением.

Для проведения расчета надо указать форму сердечника по виду пластины (кликом по точке) и его измеренные линейные размеры:

  1. Ширину пластины под катушкой с обмоткой.
  2. Толщину набранного пакета.

Вставьте эти данные в соответствующие ячейки таблицы.

Шаг №2. Выбор напряжений

Трансформатор создается как повышающей, понижающей (что в принципе обратимо) или разделительной конструкцией. В любом случае вам необходимо указать, какие напряжения вам нужны на его первичной и вторичной обмотке в вольтах.

Заполните указанные ячейки.

Шаг №3. Частота сигнала переменного тока

По умолчанию выставлена стандартная величина бытовой сети 50 герц. При необходимости ее нужно изменить на требуемую по другому расчету. Но, для высокочастотных трансформаторов, используемых в импульсных блоках питания, эта методика не предназначена.

Их создают из других материалов сердечника и рассчитывают иными способами.

Шаг №4. Коэффициент полезного действия

У обычных моделей сухих трансформаторов КПД зависит от приложенной электрической мощности и вычисляется усредненным значением.

Но, вы можете откорректировать его значение вручную.

Шаг №5. Магнитная индуктивность

Параметр определяет зависимость магнитного потока от геометрических размеров и формы проводника, по которому протекает ток.

По умолчанию для расчета трансформаторов принят усредненный параметр в 1,3 тесла. Его можно корректировать.

Шаг №6. Плотность тока

Термин используется для выбора провода обмотки по условиям эксплуатации. Среднее значение для меди принято 3,5 ампера на квадратный миллиметр поперечного сечения.

Для работы трансформатора в условиях повышенного нагрева его следует уменьшить. При принудительном охлаждении или пониженных нагрузках допустимо увеличить. Однако 3,5 А/мм кв вполне подходит для бытовых устройств.

Выполнение онлайн расчета трансформатора

После заполнения ячеек с исходными данными нажимаете на кнопку «Рассчитать». Программа автоматически обрабатывает введенные данные и показывает результаты расчета таблицей.

Онлайн калькулятор (ссылка откроется в новой вкладке)

Разновидности приборов учета электроэнергии

Все существующие сегодня счетчики, разделяют по принципу их действия, бывают трехфазные и однофазные. К сети их подключают не напрямую, между ними, в цепи, в большинстве случаев, присутствует трансформатор. Но возможно и прямое включение. Для сетей с напряжением до 380В, применяют приборы учета электроэнергии от 5 до 20А. Мы уже знаем, что коэффициент трансформации, это разница между напряжением на входе в трансформатор, и напряжением на его выходе.

На электросчётчик попадает чистая электроэнергия, имеющая постоянное значение. Сегодня прибегают к использованию двух основных разновидностей приборов учета. До середины девяностых годов прошлого века, монтировали в основном счетчики индукционного типа. Они продолжают работать и сегодня, но постепенно идет замена их на электронные счетчики (это утверждение касается и общедомового счетчика).

Счетчик индукционного типа имеет устаревшую конструкцию. В основе его работы, взаимодействие магнитных полей, продуцируемых в индуктивных катушках и диске, который в процессе вращения считывает расход электричества. Недостаток этих приборов состоит в том, что они не в состоянии обеспечить многотарифный учет. К тому же, нет возможности удаленной передачи данных.

В основе работы электронных счетчиков, лежат микросхемы, они напрямую преобразуют считываемые сигналы. В этих устройствах нет вращающихся частей, что значительно повышает их надежность и долговечность службы. Проще говоря, коэффициент трансформации счетчика, оказывает прямое влияние на точность выдаваемых им данных.

Раньше, показатели точности составляли 2.5, но приборы учета, используемые сегодня, имеют класс точности, на уровне 2.0. Такие высокие данные точности, имеет именно оборудование электронного типа. Сегодня повсеместно устанавливают только электронные счетчики, которые уверенно вытесняют индукционные.

Главное преимущество, технологически продвинутого оборудования, состоит в том, что они являются многотарифными. Такое обстоятельство позволяет не только учитывать суточный уровень потребления электроэнергии, но также и в соответствии с порой года. Смена тарифов контролируется автоматикой и производится автономно, не требуя вмешательства человека.

По типу изоляции

Трансформатор электротока может быть:

  • с эпоксидной смолой или специальным лаком;
  • в пластиковом корпусе;
  • с твердой изоляцией из фарфора, бакелита. твердого пластика;
  • с вязким составом (маслом);
  • наполненные газом;
  • с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

  • силовой;
  • автотрансформатор;
  • импульсный;
  • сварочный;
  • разделительный;
  • согласующий;
  • пик-трансформатор;
  • сдвоенный дроссель;
  • трансфлюксор;
  • вращающийся;
  • воздушный и масляный;
  • трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В 3 5 10 15 20 30 40 50 60 75 100
Коэффициент, n Номинальная предельная кратность
3000/5 37 31 25 20 17 13 11 9 8 6 5
4000/5 38 32 26 22 20 15 13 11 10 8 6
5000/5 38 29 25 22 20 16 14 12 11 10 8
6000/5 39 28 25 22 20 16 15 13 12 10 8
8000/5 38 21 20 19 18 14 14 13 12 11 9
10000/5 37 16 15 15 14 12 12 12 11 10 9
12000/5 39 20 19 18 18 12 15 14 13 12 11
14000/5 38 15 15 14 14 12 13 12 12 11 10
16000/5 36 15 14 13 13 12 10 10 10 9 9
18000/5 41 16 16 15 15 12 14 14 13 12 12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Устройство трансформаторов

Встречается полное непонимание принципов действия трансформатора. Почему малое количество витков выполняется толстым проводом, прочие вопросы – возникают у новичков. Начнем рассмотрением сердечников. Выполняются из ферромагнитных материалов. Чтобы внутри распространялось поле. Именно оно является причиной генерации вторичной обмоткой ЭДС. Майкл Фарадей изготовил сердечник опытного трансформатора (1831 год) из мягкой стали, ввиду выраженности свойств, сегодня поступают иначе:

  1. Электротехническая сталь содержит изрядную долю кремния (несколько %), значительно повышает удельное сопротивление материала. Жесткий сплав с долей углерода до 1%. Ферромагнитные свойства выражены нечетко, падают тепловые потери. В первую очередь – на вихревые токи Фуко. Наводятся переменным магнитным полем в железном сплаве, некоторых других материалах. При работе трансформатора резко растут потери с увеличением частоты, повышение удельного сопротивления подмешиванием кремния является эффективной мерой борьбы с указанным явлением. Потери перемагничивания снижаются применением жесткой стали. Марки Э42, 43, 320, 330, 340, 350, 360. Первая цифра указывает процентное содержание кремния (3 – порядка 4,8%), вторая – характеризует магнитные потери, конкретные значения приводятся ГОСТ (например, 3836), не являются определенными.
  2. Пермаллой представлен сплавом железо-никель. Характерной особенностью материала становится чрезвычайная высокая магнитная проницаемость. Поле внутри многократно усиливается. Пермаллой применяется в маломощных трансформаторах, где потери перемагничивания не могут быть большими по определению. Маркировка дополнена процентным содержанием металлов, Н указывает никель, Х — хром, С — кремний, А — алюминий.

До 60-х годов стоимость трансформаторов считалась по совокупности материалов, потери волновали мало. Но с 70-х цены на нефть выросли порядком, закономерно поднимая стоимость прочих энергоносителей. Ранее горячекатаную сталь заменили холоднокатаной (ГОСТ 21427.2), имеющую ориентированную структуру зерен. Закономерно повысилась магнитная проницаемость в продольном направлении. Саму сталь нарезают пластинами сообразно этому факту, одновременно блокируется возникновение вихревых токов. Процесс называется шихтованием, слои отделяются друг от друга пленкой лака.

Формула коэффициента трансформации

Технология литья стали, внесение новых свойств являются определяющими. Отвечают наравне с активным сопротивлением меди за возникающие потери, закономерно определяющие КПД устройства. Зависит от параметров сердечника, коэффициента трансформации, магнитный поток несет некоторые потери, ослабляется. Этот факт в полной мере замалчивается в формуле, которую видим на рисунке. Где R1 и R2 – потери в активном сопротивлении меди, факт перемагничивания сердечника замалчивается.

Попутно проанализируем формулу. Видно: активные потери входят таким образом, что коэффициент трансформации повышается. Казалось бы, если требуется понизить напряжение, только на руку, на деле энергия потребляется источником питания, приходится оплатить расход. Вот почему активные потери медных обмоток стремятся сделать нулевыми. Не распространяется без затухания поле, совершенно не учитывается формулой. Чтобы улучшить характеристики трансформатора, приходится выбирать электротехнический сплав.

Другая сторона монеты: активные потери уменьшим, снизив число витков. Требуется повысить магнитную индукцию поля, что требует создания совершенно особых сталей. Другим путем решения проблемы стало использование толстого провода, резко усложняя технологию намотки, одновременно существенно повышая стоимость, габариты изделия. Затем, на высоких частотах эффективность метода снижает скин-эффект, большое сечение создает пространство возникновению вихревых токов. Частично снимает проблему применение транспонированного провода, физически состоящего из большого числа изолированных друг от друга тонких жил (иногда полос). Изоляция эпоксидной смолой после отвердевания придает проводникам прочность.

Касательно трансформаторной стали к решению проблемы потерь (появлению возможности работать с большой индукцией) идут тремя путями:

  • Улучшение ориентации доменов (процесс производства).
  • Уменьшение толщины листов (сегодня – до 0,27 мм, более тонкая сталь редка).
  • Поверхностная обработка стали.

Методы расчета коэффициент трансформации

Для проведения испытаний вам понадобится вольтметр. С помощью этого прибора можно убедиться в том, что соотношение количества витков соответствует техническим стандартам. Для этого необходимо измерить коэффициенты на холостом ходу. Эти проверки также позволяют определить полярности и возможные повреждения трансформатора.

Существует 3 метода определения коэффициента трансформации:

  • технические документы от производителя;
  • мост переменного тока;
  • последовательные измерения вольтметром.

Классический метод измерений предполагает использование двух вольтметров. Номинальный коэффициент определяется путем деления показателей напряжения, которые фиксируются на холостом ходу.

При работе с новым прибором эти данные можно посмотреть в техническом паспорте производителя. При проверке трехфазных трансформаторов измерения проводятся одновременно для одной и другой обмотки.

Встречаются ситуации, при которых прибор имеет скрытые выводы. В таком случае измерения проводятся только в том месте, в котором провода соединяются с устройством и не находятся под кожухом. Они находятся снаружи, поэтому доступны для проведения проверки. При работе с устройством одной фазы задача упрощается. Для исследования понадобятся значения двух вольтметров, расположенных в разных концах обмотки. Такая схема учитывает подключенную нагрузку цепи №2.

Наиболее современный способ определения коэффициентов позволит быстро получить показатели должного уровня точности. Универсальные приборы не требуют подведения к трансформатору каких-либо источников напряжения. Данным методом пользуются профессиональные электрики. При наличии специальных приборов с такой задачей справится и неподготовленный человек.

При анализе токов трансформатора создается цепь, в которой величина тока от 20 до 100 процентов пропускается по обмотке первичного типа. При этом должно и измеряться ответвление – вторичный ток.

Стоит быть предельно осторожными при работе с трансформаторами, имеющими несколько обмоток вторичного типа. Такие устройства могут быть опасными. Вторичные обмотки в таком случае изолируются с целью предотвращения возникновения риска для жизни и рабочего оборудования.

Некоторые типы трансформаторов требуют заземления. Для работы с ними требуется найти в корпусе найти клемму со специальным обозначением «З» (то есть, заземление).

Как рассчитать коэффициент трансформации

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Калькулятор

Для упрощения вычислений удобно пользоваться онлайн-калькулятором. Алгоритм программы позволяет вычислить энергопотери трансформатора без сложных формул. Но полученные результаты следует рассматривать как ориентировочные. Для ввода используют следующие данные:

  • из техпаспорта прибора берут величину Sном (кВА);
  • вводят значение Ркз – справочный (паспортный) параметр (кВт);
  • выбирают Pхх в технической документации прибора (кВт);
  • указывают нагрузочный ток Iхх в процентном выражении (%);
  • обозначают напряжение Uкз – справочная информация (%);
  • вводят коэффициент загрузки K в относительных единицах;
  • указывают время эксплуатации прибора с максимальной загрузкой Тм (час);
  • из фактического режима эксплуатации оборудования берут годовое число часов работы агрегата Тг (час);
  • средний тариф Со на активную электроэнергию в расчетном периоде (руб/кВт*час).

После введения данных программа рассчитывает необходимые значения.

Поскольку энергопотери приводят к увеличению расхода материалов и средств, они вызывают удорожание электроэнергии. Сведение убыли непродуктивных энергозатрат силовых агрегатов к минимуму позволяет конструировать устройства с максимальным коэффициентом полезного действия. Применяя на практике методы расчета потерь активной мощности трансформаторных узлов, можно определить экономичность функционирования оборудования и необходимость установки в замкнутых цепях компенсирующей аппаратуры.

4 практических совета по наладке и сборке трансформатора: личный опыт

Сборка магнитопровода

Степень сжатия пластин влияет на шумы, издаваемые железом сердечника при вибрациях от протекающего по нему магнитного потока.

Одновременно не плотное прилегание железа с воздушными зазорами увеличивает магнитное сопротивление, вызывает дополнительные потери энергии.

Если для стягивания пластин используются металлические шпильки, то их надо изолировать от железа сердечника бумажными вставками и картонными шайбами.

Иначе по этому креплению возникнет искусственно созданный короткозамкнутый виток. В нем станет наводиться дополнительная ЭДС, значительно снижающая коэффициент полезного действия.

Состояние изоляции крепежных болтов относительно железа сердечника проверяют мегаомметром с напряжением от 1000 вольт. Показание должно быть не менее 0,5 Мом.

Расчет провода по плотности тока

Оптимальные размеры трансформатора играют важную роль для устройств, работающих при экстремальных нагрузках.

Для питающей обмотки, подключенной к бытовой проводке лучше выбирать плотность тока из расчета 2 А/мм кв, а для остальных — 2,5.

Способы намотки витков

Быстрая навивка на станке «внавал» занимает повышенный объем и нормально работает при относительно небольших диаметрах провода.

Качественную укладку обеспечивает намотка плотными витками один возле другого с расположением их рядами и прокладкой ровными слоями изоляции из конденсаторной бумаги, лакоткани, других материалов.

Хорошо подходят для создания диэлектрического слоя целлофановые (не из полиэтилена) ленты. Можно резать их от упаковок сигарет. Отлично справляется с задачами слоя изоляции кулинарная пленка для запекания мясных продуктов и выпечек.

Она же придает красивый вид внешнему покрытию катушки, одновременно обеспечивая ее защиту от механических повреждений.

Обмотки сварочных и пускозарядных устройств, работающие в экстремальных условиях с высокими нагрузками, желательно дополнительно пропитывать между рядами слоями силикатного клея (жидкое стекло).

Ему требуется дать время, чтобы засох. После этого наматывают очередной слой, что значительно удлиняет сроки сборки. Зато созданный по такой технологии трансформатор хорошо выдерживает высокие температурные нагрузки без создания межвитковых замыканий.

Как вариант такой защиты работает пропитка рядов провода разогретым воском, но, жидкое стекло обладает лучшей изоляцией.

Когда длины провода не хватает для всей обмотки, то его соединяют. Подключение следует делать не внутри катушки, а снаружи. Это позволит регулировать выходное напряжение и силу тока.

Замер тока на холостом ходу трансформатора

Мощные сварочные аппараты требуют точного подбора объема пластин и количества витков под рабочее напряжение, что взаимосвязано.

Выполнить качественную наладку позволяет замер тока холостого хода при оптимальной величине напряжения на входной обмотке питания.

Его значение должно укладываться в предел 100÷150 миллиампер из расчета на каждые 100 ватт приложенной мощности для трансформаторных изделий длительного включения. Когда используется режим кратковременной работы с частыми остановками, то его можно увеличить до 400÷500 мА.

Выполняя расчет трансформатора онлайн калькулятором или проверку его вычислений дедовскими формулами, вам придется собирать всю конструкцию в железе и проводах. При первых сборках своими руками можно наделать много досадных ошибок.

Чтобы их избежать рекомендую посмотреть видеоролик владельца Юность Ru. Он очень подробно и понятно объясняет технологию сборки и расчета. Под видео расположено много полезных комментариев, с которыми тоже следует ознакомиться.

Разновидности приборов учета электроэнергии

Устройства для подсчета электроэнергии – это многофункциональные механизмы, которые могут отражать текущее положение данных, сохранять и передавать важную информацию. На сегодняшний день используют три разных варианта счетных механизмов.

Механические или индукционные приборы учета


Однофазные индукционные счетчики электроэнергии

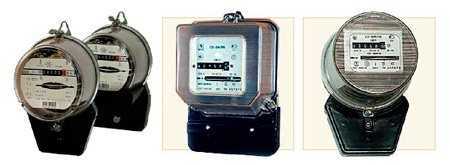

Классический тип устройств, который встречается чаще всего. Конструкция состоит из двух обычных катушек. Одна из них ограничивает данные переменного напряжения, предотвращая искажения и получая электрический ток. Вторая преобразует поток переменного напряжения.

Основные плюсы – простота в эксплуатации, долговечность устройств. Срок службы счетчиков подобного типа высокий, а стоимость – низкая. Минус – габариты механизма.

Электронные приборы учета


Модульный трехфазный электронный электросчетчик

Устройства имеют более высокий уровень точности в подсчетах, но и цена их выше. Дополнительный плюс – возможность функционировать в нескольких режимах (например, утро и ночь, двух- и трехтарифные приборы).

Электронные счетчики преобразуют входящие аналоговые показатели в специальную цифровую кодировку, которые в свою очередь преобразуются небольшим микроконтроллером. Полученные данные можно увидеть на дисплее. Такие приборы стараются устанавливать все чаще, заменяя устаревшие механические модели.

Другие преимущества – компактный размер, возможность дистанционного контроля.

Гибридные приборы учета


Гибридный электросчетчик

Являются средним вариантом между счетчика электронного и механического типа работы. С одной стороны – устройства оснащают цифровым дисплеем для удобства. С другой – используют классический индукционный способ получения и обработки данных.

Гибридные устройства устанавливают редко, предпочитая аналоговые или электронные механизмы.

Что такое коэффициент трансформации

В электротехнике и радиотехнике часто возникает необходимость преобразовать переменное напряжение одной величины в переменное напряжение другой ве­личины. В этих случаях пользуются устройством, ко­торое называется трансформатором.

Трансформатор представляет собой систему из двух или более обмоток, размещенных на одном об­щем железном стержне (сердечнике). Одна из этих обмоток подключается к внешнему источнику пере­менной э. д. с. и называется первичной обмот­кой. Все остальные обмотки носят название вто­ричных обмоток, и к ним подключаются соот­ветствующие потребители энергии (рис. 1).

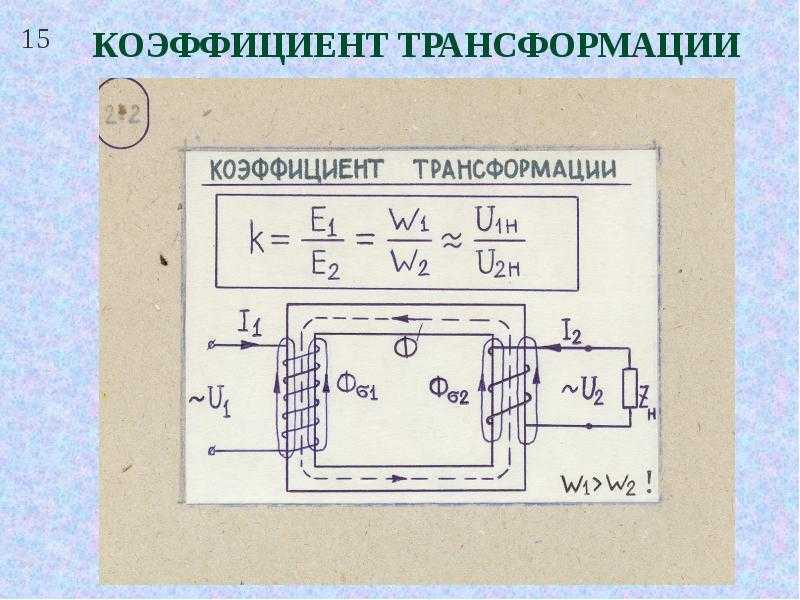

Рис. 1 Схема трансформатора.

При включении источника пе­ременной э. д. с. в первичной обмотке протекает переменный ток, а в сердечнике трансформатора соз­дается переменный магнитный поток. Этот поток про­низывает витки первичной и вторичной обмоток и на каждом отдельном витке, согласно закону электро­магнитной индукции, наводит индуктированную э. д. с. Так как витки каждой обмотки наматываются в одну сторону, то э. д. с. действующая на концах данной об­мотки, будет равна сумме э. д. с. ее отдельных витков.

Если число витков вторичной обмотки W2 меньше числа витков первичной обмотки W1. то и напряжение на концах вторичной обмотки U2 будет меньше напря­жения, действующего на концах первичной обмотки, т. е. U1. В этом случае трансформатор понижает напряжение внешнего источника, поэтому он назы­вается понижающим. Если число витков вторич­ной обмотки W2 больше числа витков первичной обмотки W1. то напряжение U2 будет больше напря­жения U1. В таком случае трансформатор повы­шает напряжение, создаваемое внешним источником, и называется повышающим.

Разделив амплитуду напряжения на вторичной об­мотке U2 на амплитуду напряжения, действующего на первичной обмотке U1 получим величину, которая ха­рактеризует степень преобразования величины напря­жения и называется коэффициентом транс­формации:

Так как магнитный поток является общим для обоих обмоток, то отношение напряжения на вторич­ной обмотке к напряжению на первичной обмотке можно заменить отношением чисел витков этих об­моток:

Если n> 1, то трансформатор повышающий, если n< 1, то — понижающий.

Из этого выражения можно определить величины U2 и W2

Схема измерения коэффициента трансформации силовых трансформаторов.

При работе трансформатора на концах нагрузоч­ного сопротивления Rн действует напряжение U2 и во вторичной обмотке протекает ток I2. Следовательно, во вторичной обмотке развивается некоторая мощ­ность Р2. Эта мощность во вторичной обмотке суще­ствует за счет того, что электрическая энергия, по­требляемая первичной обмоткой из питающей сети, передается во вторичную обмотку. Если считать ко­эффициент полезного действия трансформатора близ­ким к единице (— 100%), то мощность, потребляемая первичной обмоткой из питающей сети, должна быть равна мощности, созданной во вторичной обмотке:

Мощности в обеих обмотках можно выразить через напряжение и ток данной обмотки:

Подставив выражения для мощностей в формулу, получим:

Разделим обе части полученного равенства на одну и ту же величину I1 U2 :

Произведя сокращение, окончательно получим:

Из формулы видно, что напряжения на обмотках обратно пропорциональны токам, протекающим в этих обмотках. Чем больше напряжение на обмотке, тем меньше должен быть ток в этой обмотке и тем меньше сечение провода обмотки. Поэтому вторичная обмотка в понижающем трансформаторе наматывается, как правило, проводом с большим сечением, т. е. прово­дом, сечение которого намного больше сечения про­вода первичной обмотки.

Из формулы определим I2

Но выражение (U1. U2 ) представляет собой величину, обратную коэффициенту трансформации, т. е.

Данные формулы справедливы для случая, когда у трансформатора имеются всего лишь две обмотки — первичная и вторичная. В более общем случае у трансформатора может быть большее количество вторичных обмоток, и тогда соотношения между токами и напряжениями в отдельных обмотках будут выглядеть иначе. Однако и в этих случаях остается справедли­вым равенство мощностей первичной и всех вторич­ных обмоток.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
