Расшифровка кодов ошибок кондиционеров популярных марок

Ошибки на дистанционном пульте кондиционера

В различных моделях кондиционеров Panasonic существуют различные способы считывания кодов ошибок, но в любом случае на внутреннем блоке начинает мигать индикатор таймера. Разберём способы определения кодов ошибок по-порядку:

Первый способ:

На пульте есть кнопка «check»

Она расположена в отверстии небольшого диаметра, для исключения ложного нажатия. Для считывания ошибок необходимо нажать на неё и удержживать в течении 5 секунд. На экране изменится индикация со значений температуры, на коды ошибок.

После этого направляем пульт в сторону внутреннего блока кондиционера и кнопками таймера «вверх» и «вниз» перелистываем журнал ошибок, когда на экране высветится искомая ошибка кондиционер издаст звуковой сигнал. Журнал необходимо пролистать полностью от ошибки H11 до F99, а лучше два раза.

Второй способ

На пульте нет кнопки «check»

В этом случае нажимаем и удерживаем 5 секунд клавишу установки таймера «вверх». Пульт в этом случае так же переходит в режим считывания кодов ошибок.

После этого кратковременно нажимаем на эту же кнопку, перелистывая ошибки, при индикации нужной нам внутренний блок издаст звуковой сигнал. Полностью пролистываем журнал считываем все ошибки.

После чего смотрим их расшифровку здесь.

После истечения одной минуты, если не было никаких нажатий на кнопки пульта, он вернётся в исходное состояние.

Третий способ

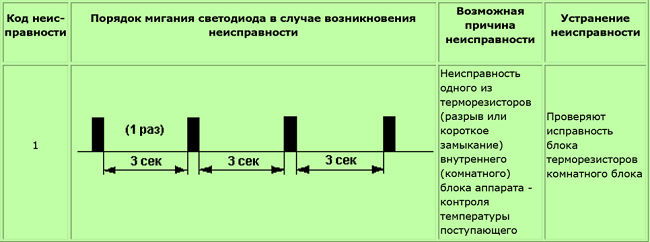

На внутреннем блоке кондиционера имеется индикаторная панель. При возникновении ошибки кондиционер остановится, а на панели высветится код ошибки, который остаётся всего-лишь посмотреть и найти его значение в таблице кодов ошибок.

Для мультисплит систем (когда один внешний блок и несколько внутренних) необходимо посмотреть ошибки на каждом внутреннем блоке.

Кондиционеры Панасоник очень распространены, поскольку обладают не только хорошим набором функций, но и предлагают пользователям множество автоматически контролируемых систем. Их работа заключается в тонкой очистке воздуха, его ионизации, а также уничтожении вирусов и опасных бактерий.

Автоматика может отключать кондиционер, если ему требуется чистка или ремонт. При этом устройство сигнализирует о возникновении проблем. В частности, мигает сигнальный светодиод, что означает необходимость считывания и расшифровки кодов неисправности. Это помогает понять, что произошло и насколько серьезна проблема.

LG

В системах кондиционирования LG микропроцессор при обнаружении какой-либо неполадки производит блокировку запуска агрегата, после чего подает сигналы миганием светодиода, которые сообщают код ошибки.

Если система обнаружила несколько проблем, то в первую очередь индуцируется та поломка, которая имеет наименьший порядковый номер. После чего, идет индикация неисправностей в порядке возрастания. В таблице, предоставленной ниже, указаны световые коды ошибок кондиционеров LG, и расшифровывается, что каждый из них означает.

Следует знать: возникновение похожих ошибок может быть спровоцировано неудовлетворительными параметрами электрической сети, или случайным сбоем, произошедшим в электронике агрегата. Поэтому не спешите сразу обращаться в сервис, а просто обесточьте прибор и проверьте электрическое напряжение. Также необходимо удостовериться в том, правильно ли выбран режим работы устройства. После этих проверок можно включить аппарат. Чаще всего, этот метод помогает в решении данной проблемы, и она больше не появляется.

Неисправности блока испарителя:

Обозначения дефектов блока конденсатора:

Обозначения в агрегатах LG Art Cool:

Коды ошибок кондиционера на пульте

Кондиционер Fujitsu: коды неисправности, контроль ошибок системы или System Controller Error.

При «EE» индикации ошибки: если EE отображается на пульте дистанционного управления, нажмите «Энергосбережение» и «Кнопку изменения режима» одновременно. Кнопки удерживайте более 3 секунд.

Коды ошибок будут показаны на дисплее.

1.   Остановить работу кондиционера.

2.   Нажмите кнопку «Мастер управления» и «Ремонтируем Fujitsu» – кнопку управления вентилятором — одновременно в течение 2 секунд или больше, чтобы начать тестовый запуск.

3.   Нажмите кнопку «Пуск / Стоп», чтобы остановить тестовый запуск.

Самодиагностика.

При «E» индикации ошибки и отображающихся «ЕЕ» выполните указанные ниже действия для самодиагностики.

E: EE указывает на ошибку:

1. Дисплей пульта дистанционного управления.

1) Остановите работу кондиционера.
2) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы начать самодиагностику кондиционера Fujitsu .

Обратитесь к таблице ниже для того, чтобы прочитать описание каждого кода ошибки Fujitsu.

(3) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы остановить самодиагностику.

Коды ошибок кондиционеров Fujitsu, высвечиваемые на дисплее пульта дистанционного управления

Код ошибки кондиционеров Fujitsu	Расшифровка кода ошибки кондиционера Fujitsu
00	Нет связи между дистанционным управлением и наружным блоком
01	Нет связи между внутренним блоком и наружным блоком
02	Нарушена работа термодатчика внутри комнаты
03	Короткое замыкание термодатчика внутри комнаты
04	Нарушена функция термодатчика внешнего теплообменника
05	Короткое замыкание на термодатчике внутреннего теплообменника
06	Сбой температурного датчика на теплообменнике
08	Нарушена подача электроэнергии
09	Поплавковый выключатель работает
0А	Сбой наружного температурного датчика
0b	Короткое замыкание датчика температуры наружного блока
0c	Трубка датчика температуры Fujitsu открыта
0d	Короткое замыкание в трубке датчика температуры
0E	Сбой открытия высокого давления
0F	Сбой в трубке температуры
11	Ошибка в работе кондиционера
12	Сбой работы вентилятора внутреннего блока
13	Отсутствует сигнал от кондиционера
14	Отсутствует сигнал комнатного датчика

Если вы затрудняетесь в распознавании или работе с кодами ошибок кондиционера Fujitsu, рекомендуем обратиться в сервисный центр.

Кроме того, консультацию можно получить в службе поддержки по телефону горячей линии: 8-800-550-00-85

Возможные коды ошибок кондиционеров sanyo

E01 Ошибка в получении последовательного сигнала связи (сигнал
от основного внутреннего блока в случае группового контроля) , Автоматическое
определение адреса не прошло, Адрес системы внешнего блока, Адрес системы
внутреннего блока, или индивидуальные/основные/под-настройки внутреннего блока
не установлены (Автоматическое определение адреса не прошло)
E02 Ошибка в передаче последовательного сигнала связи
E03 Внутренний блок отображает ошибку сигнала от пульта дистанционного
управления (и системы контроллера)
E08 продублирована установка адреса внутреннего блока
E09 продублированы настройки пульта дистанционного управления
E10 Ошибка в передаче последовательного сигнала связи
E11 Дублирование основного элемента в выполнении одновременных операций мульти контроля
 (отображаются внешним блоком)
E14 Ошибка в получении последовательного сигнала связи
E04 Ошибка в передаче последовательного сигнала связи
E05 Ошибка в получении последовательного сигнала связи (включая удельную
величину проблемы осуществления контроля)
E06 Ошибка в передаче последовательного сигнала связи
E07 слишком низкая мощность внутреннего блока
E15 слишком высокая мощность внутреннего блока
E16 не подсоединены элементы внутреннего блока
E20 Ошибка в передаче последовательного сигнала связи
E17 Ошибка в получении последовательного сигнала связи
E18 Ошибка соединения с MDC
E31 ошибка групповых настроек внутреннего блока
L01 несоответствие типов внутреннего и внешнего блоков

L02 Дублирование основного блока в групповом контроле (отображаются внутренним
блоком)
L03 дублирования адреса наружного блока  (системного адреса)
L04 Групповое подключение для независимого внутреннего блока
L07 не установлен адрес или группа
L08 не выставлена мощность внутреннего блока
L09 не выставлена мощность наружного блока или ошибка в выставлении
L10 неправильное соединение цепи управления
L11 ошибка установки параметров внутреннего бока (мощность)
L13 сбой в подключении потолочной панели
P09 защитное термореле вентилятора
P01 Поплавковое реле
P10 проблема с температурой нагнетания
P03 обнаружено выключение фазы, проблема с питанием переменного тока
P05 нет газа
P15 блокировка четырехходового клапана
P19 Нагрузка сильного охлаждения
P20 Проблема с вентилятором наружного блока
P22 Проблема с инвертором компрессора (HIC PCB)
P26 Проблема с инвертором компрессора (MDC)
P29 проблема с выполнением мульти контроля одновременно совершаемых операций

P31 сбой работы компрессора (перегрузка)
H01 Датчик температуры теплообменника внутреннего блока (E1)
F01 Датчик температуры теплообменника наружного блока (E2)
F02 Датчик температуры внутреннего блока
F10 Температура нагнетания (TD)
F04 Температура теплообменника наружного блока (C1)
F06 Температура теплообменника наружного блока (C2)
F07 Температура наружного воздуха (TO)
F08 Температура впуска (TS)
F12 Ошибка EEPROM(внутренняя энергонезависимая память) платы внутреннего блока
F29 Ошибка EEPROM(внутренняя энергонезависимая память) платы наружного блока
F31 Ошибка EEPROM(внутренняя энергонезависимая память) платы наружного блока

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

• outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
• indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

• сплошной стрелкой — в режиме охлаждения
• пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

• датчики давления
• отделители жидкого хладагента
• линии перепуска
• системы инжекции (впрыска) в компрессор
• маслоотделители

Электрическая схема кондиционера

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

• • пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
  • на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Какие неисправности чаще всего возникают

система ионизации E-Ion

Автоматика управления, контролирующая внутренний блок, может подать сигнал и заблокировать работу кондиционера Панасоник не только тогда, когда ему нужен ремонт. То, что устройство не включается и горит или мигает сигнальная лампа, может означать, что требуется чистка кондиционера panasonic. Такая ситуация возникает достаточно часто, поскольку:

• внутренний блок некоторых моделей (зависит от маркировки) оборудован системой очистки E-Ion. Ее датчики контролируют состояние воздуха, при загрязнениях включается генератор заряженных ионов, убивающих плесень и грибковые споры. Когда датчик показывает приемлемое качество воздуха, система E-Ion отключается и таймер сигнализирует о проблеме. Нетрудно понять, что оповещение может свидетельствовать как о том, что необходим ремонт датчика или генератора, так и о том, что просто пора чистить фильтры;
• система фильтрации Air Purifying также находится под постоянным контролем и любые неисправности в этой структуре, борющейся с болезнетворными бактериями, вирусами и аллергенами приводят к тому, что кондиционер отключается. Зачастую требуется просто разборка, очистка фильтров, после чего устройство вновь включается и работает без сбоев.

Выводы и полезное видео по теме

Посмотреть, как производится чистка кондиционера Панасоник, вы можете в этом видео:

Как проверить внутренний модуль на наличие ошибок, наглядно продемонстрирует следующий ролик:

Интеллектуальные системы кондиционеров Панасоник способны своевременно известить владельца климатического устройства о неисправности, случившейся в недрах агрегата. Информацию по расшифровке можно найти в паспорте или видео-обзоре.

Выяснив код ошибки, человек может принять решение – исправить ситуацию самостоятельно (например, прочистить дренаж) или вызвать мастера для более сложного ремонта.

Расскажите о том, как определили нарушение в работе климатической системы марки Панасоник по коду. Поделитесь известными вам нюансами диагностирования и устранения неполадки. Оставляйте комментарии, пожалуйста, в находящемся ниже блоке, размещайте фото и задавайте вопросы по спорным и интересным моментам.
