Что из себя представляет и для чего нужен манометр для измерения давления воды?

Особенности монтажа

Схема расположения манометра на трубопроводе

Монтаж манометра возможен только на объекте со стравленным давлением. Прибор устанавливают в рабочее положение. Обычно оно прописано в инструкции. В ней также указаны допуски к установке. Монтаж манометра проводят при помощи гаечного ключа. Чтобы не перегружать корпус прибора, необходимо следить, чтобы момент закручивания не превышал 20 Н*м.

Установить манометр для измерения давления воды в водопроводе можно следующими способами:

• Прямой. Прибор монтируют в местах, отмеченных в проектных документах, к примеру, до и после задвижек. В точке установки размещается адаптер. Его соединяют с трубопроводом методом сварки или вворачивания. Манометр устанавливают прямым способом в тех случаях, когда система работает стабильно, без скачков давления.
• С применением трехходового крана. Если данные измерений нужно проверять на атмосферное давление, для этой цели устанавливают трехходовой кран. По нему подается атмосферный воздух. Замена манометра, установленного таким образом, не требует прерывания подачи среды.
• С использованием импульсной трубки. Она защищает механизм манометра от перепадов напора. Для установки прибора необходимо использовать адаптер. Затем на трубопроводе размещается трубка, трехходовой кран и сам датчик. Этот метод применяется в случаях, когда рабочая среда имеет рабочую температуру, превышающую нормативные значения.

Чтобы обеспечить стабильную работу манометра для измерения давления и снизить риск появления неисправностей, соблюдают определенные требования установки:

• Монтаж выполняется таким образом, чтобы было просто снимать измеряемые показатели, проводить обслуживания и ремонт.
• Если манометр размещают на высоте 2-3 м, диаметр корпуса должен быть больше 160 мм. Установка прибора на высоту свыше 3 м запрещена.
• Обеспечить быструю проверку датчика давления можно установкой в конструкцию трехходового крана, который должен располагаться между трубой и манометром.
• При монтаже оборудования в условиях возможного воздействия внешних неблагоприятных факторов (высокая температура, осадки), необходимо создать дополнительную защиту прибора. Для этой задачи выбирают сифоны и буферные элементы.
• Предотвратить замерзание датчика позволяет его тепловая изоляция.
• Во время подключения манометра для измерения давления нужно стравить газ, проникший в систему. Для этого фиксационную гайку на штуцере немного не докручивают.

Измеритель устанавливают в вертикальном положении. За счет этого обеспечивается нормальное считывание данных. Шкала датчика может иметь уклон не более 30 градусов. Прибор должен быть хорошо освещен и защищен от попадания солнечных лучей. Нежелательно устанавливать устройство, стрелка которого после отключения не возвращается в исходное положение.

После монтажа устройства и введения системы в эксплуатацию не следует сразу его нагружать. Напор лучше поднимать постепенно, не допуская резких скачков давления. Такие меры позволяют продлить срок службы датчика.

При установке манометра для измерения давления проверяют герметичность соединения измерительного прибора и штуцера. Для этого обычно используют ФУМ ленту или нить. Чтобы сделать место стыковки более надежным, используют герметик. Все изделия должны соответствовать условиям эксплуатации. К примеру, для перегретого пара с температурой выше 130 градусов, недопустимо применять ФУМ ленту, которая рассчитана на максимальный нагрев 95 градусов. Некоторые монтажные компании в качестве изолятора применяют паклю, чего допускать не стоит.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация

Федеральное законодательство

Действия

• Главная
• «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Приборы для измерения давления

Нередко появляется острая необходимость в приборе для измерения давления жидкостей и газов. Рабочие рамки давления требуют непрерывного контроля в каждой трубопроводной системе или емкости, и для этого применяют устройства для измерения давления газа или измерительные установки. Хороший измеритель давления газа будет гарантом постоянной работы оборудования, независимо от используемой системы, где присутствует давление, будь это газовый трубопровод, отопительная схема или кругооборот замкнутого типа. Факторы, которые стоит учитывать при выборе газового измерительного устройства:

• Какой принцип работы
• Вид измеряемого давления
• Разновидность класса точности
• Применение и его назначение

Манометры давления

Манометр – это измерительное устройство или установка для измерения дифференциального (например, dp05 датчик дифференциального давления жидкостей газов), абсолютного или избыточного давления. Наиболее распространенные предназначены для измерения только избыточного давления. «Ноль» в таком устройстве находится в соответствии с уровнем давления воздуха. Есть манометры, которые предназначены для универсального измерения, например, фд 09 — измеритель давления газа.

В чем измеряется давление газа

1 Ньютон на метр квадратный равен 1 Паскаль, а 1 атмосфера равна 101325 Паскаль. Такая единица, как «бар» равна 105 Па.

По назначению выделяют следующие виды манометров для измерения давления газа:

• Общетехнические
• Эталонные
• Специальные

Какими приборами измерить давление газа

На данный момент, передовые технологии позволяют использовать разные типы устройств, что показывают значение давления в определенных интервалах:

• Электронные манометры – приборы высокоточные. Такие устройства могут работать от 0, до предельных температурных значений. Одним из таких устройств является электронный манометр для измерения давления газа ht.
• Мановакуумметры используется при чрезмерных характеристиках от — до +.
• Вакуумметры (подразделяются на тягомеры и менее распространенные тягонапоромеры) предназначены для пониженного атмосферного давления в диапазоне от -1 до 0.
• Манометры, что предназначены для экстремально пониженных значений до +40 кПа.

Установка манометра

Устройство должно быть расположено на открытом месте не выше 3 метров от уровня площадки, чтобы службы контроля смогли распознать его показания. Манометр устанавливают на трубопроводе между запирающей арматурой и емкостью.

Корпус устройства в поперечнике по правилам должен быть больше или равняться 10 см. Для того, чтобы отличить тип используемого манометра, они окрашены в разные тона.

• Голубой – используется в кислородных устройствах
• Желтый – для аммиачных устройств
• Красный – для воспламеняемых газов
• Черный – для не горящих газов
• Белый – используется для устройств с ацетиленом.

Установка манометра может производиться несколькими способами:

• Прямым путем
• На трехходовой кран
• С помощью импульсивной трубки

Вернемся к манометрам

Не знаю, как для вас, а для меня главной характеристикой манометра является точность. На втором месте надежность. Размер циферблата имеет значение, но второстепенное. Если у меня исключительно точный, но мелкий манометр, я не поленюсь смотреть на него через лупу. Это не проблема.

Проблема в другом. Возможно я скажу вам что-то новое, но любой аналоговый стрелочный прибор имеет погрешность измерения. Притом погрешность эта неравномерная. Эта погрешность раскинута по шкале таким образом, что у краев шкалы она максимальная, а в середине минимальная. Погрешность эта настолько неравномерна, что значения в первой и в последней четверти шкалы очень неточны, а на значения в первой и последней пятой части шкалы можно даже не смотреть. Они, скорее всего, не будут иметь ничего общего с действительностью.

И вот теперь вернемся к вопросу максимального рабочего давления. Очевидно, манометры для отопления и водопровода должны быть разными! Для системы отопления максимальное давление, конец шкалы должен быть на 4-х атмосферах, а для водопровода на 8-ми.

В реальности мы видим совсем другую картину. Огромное большинство манометров рассчитаны на максимум 10 атмосфер, можно найти на 8. Очень редко, если долго искать по хорошим поставщикам, можно найти на 6. Можно увидеть манометры и на 4 атмосферы, но это уже эксклюзив.

Почему складывается такая картина? Опять выражаю личное мнение. Подозреваю, сделать манометр на большее максимальное давление проще и дешевле. Очень возможно, что мембраны, пружины, которые используются в манометрах проще сделать более жесткими. То есть мы опять становимся своеобразными заложниками экономики и маркетинга. То есть пользуемся не тем, чем надо, а тем, что дают. Либо надо разбираться, искать, советоваться, переплачивать.

Требования к поверке манометров

Для сверки основных параметров измерительного прибора следует уделять внимание основным требованиям, которые предъявляются к проведению рассматриваемой процедуры. К ним можно отнести следующие моменты:

1. Перед непосредственной проверкой следует предоставить документы, которые подтверждают прохождение этой процедуры ранее. Результаты, которые были получены ранее, также могут потребоваться при очередной поверке. Некоторые компании не проводят рассматриваемую процедуру в случае отсутствия соответствующего документа.
2. Если устройство является частью ответственного механизма, то оно должно иметь пломбу. В противном случае механизм не может применяться по предназначению.
3. В зависимости от давления в системе подбирается наиболее подходящее оборудование. Наиболее важными параметрами можно назвать диапазон измерений, а также область применения устройства.
4. Данные с применяемого устройства должны хорошо считываться. Для этого выбираются наиболее оптимальные условия работы.
5. Установка манометра должна проводится исключительно с соблюдением всех мер безопасности. Довольно распространенной ошибкой можно назвать снижение прочности соединения. При подаче сильного давления может появиться утечка, которая снизит давление в системе.

Все установленные нормы учитываются специалистом, который проводит поверку устройства. Если не учитывать требование, то состояние конструкции нельзя будет проверить с высокой точностью.

В каких случаях нужно ставить?

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения.

В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.

1. Постоянно меняющееся давление воды

Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.

1. Мощный напор воды

Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Принцип работы

Все 3 вида редукторов давления воды (поршневой, мембранный, проточный) имеют схожий принцип работы. При определенном уровне давления в водопроводной сети приводится в работу клапан, оснащенный пружиной. Давление приводится к нормальному состоянию посредством регулировки ширины, на которую открывается клапан.

В поршневых редукторах регулировка потока воды осуществляется при помощи поршня с пружиной. Необходимый уровень выходного давления выставляется с помощью вращения крана, ослабляющего или сжимающего пружину. Последняя управляет поршнем, заставляя его уменьшать или увеличивать специальное отверстие, через которое и проходит жидкость.

В мембранных устройствах основной управляющий элемент — мембрана, помещенная в специальную камеру, которая защищает ее от засорения, благодаря своей герметичности. Мембрана соединена с пружиной, которая, сжимаясь, оказывает давление на клапан редуктора воды, отвечающий за пропускную способность прибора. Последняя уменьшается или увеличивается в прямой зависимости от степени сжатия пружины.

Устройство проточных редукторов напоминает лабиринт со множеством поворотов и каналов, то разделяющих поток воды на несколько составляющих, то вновь его объединяющих. Этими манипуляциями достигается уменьшение водяного давления на выходе.

Монтаж приборов измерения давления и разряжения

Монтаж средств контроля и автоматики

Чувствительные элементы измерительных преобразователей и приборов, сами измерительные преобразователи и приборы находятся в наиболее сложных условиях эксплуатации. Чувствительные элементы приборов подвергаются воздействиям давлений контролируемых сред, температуре, а в некоторых случаях и воздействиям вибрации. Монтаж каждого вида первичных преобразователей имеет свои особенности, которые учитывают условия эксплуатации. Место установки следует выбирать с учётом удобства эксплуатации, и с учётом достоверности показаний. Кроме индивидуальных особенностей каждого вида измерений существуют общие требования, предъявляемые к установке воспринимающих элементов. К общим требованиям относится:

1. Место установки должно быть доступно для эксплуатации в процессе работы. Если эти устройства установлены на высоте более двух метров, то должны быть предусмотрены лестницы с площадками для их обслуживания.

2. Если первичные преобразователи устанавливаются вблизи трубопроводов и аппаратов, излучающих тепло, то приборы должны быть заэкранированы.

3. Первичные преобразователи при установке группируют так, чтобы они стояли на общих металлических конструкциях, в местах удобных для эксплуатации.

Существующие способы подключения манометра

Первый и самый важный момент – установка манометра может проводиться только при отсутствии давления в системе

Также стоит обратить внимание на следующие моменты подключения манометра:

Шкала манометра должна быть расположена вертикально.
Необходимо строгое соблюдение монтажных допусков.
Правила установки манометров предусматривают применение гаечного ключа.
Важно не применять при подключении манометра нагрузку на корпус.

На данный момент существует 3 типа подключения манометров – прямой, с использованием трехходового клапана и с использованием отборного устройства. Рассмотрим каждый из них подробнее.

Соединительные диаметры манометров

Манометр для водопровода или отопления должен быть жидкостный, то есть рассчитан на работу с водой. Со временем ассортимент предлагаемых розничной торговлей деталей меняется. Это же касается и манометров. Когда я делал свое отопление, манометр я приобрел на очень маленький диаметр подключения. Резьба всего 1/8 дюйма. Сейчас таких манометров уже в магазинах нет. Есть манометры на 1/4 и на 1/2. Может быть есть и на 3/8 дюйма, но это не совсем распространенный у нас размер и я таких не видел. Переходников с 1/8 дюйма тоже в широкой рознице нет. Таким образом, для подключения манометра можно смело делать в магистрали отдельный тройник с диаметром 1/2. К такому тройнику можно подключить как манометр на 1/2 дюйма, так и на 1/4 но через переходник. Тут проблем нет.

Пошаговая инструкция по подключению

Никаких сложностей при установке обычно не возникает, поэтому вполне реально проделать все работы самостоятельно. Чтобы манометр можно было сменить в любой момент без отключения системы, перед ним устанавливают кран.

Расположение особой роли не играет, но обычно выбирают место недалеко от котла. Главное — удобство. Манометр должен иметь прямой доступ, чтобы всегда можно было посмотреть показатели давления.

Если крана нет, устанавливать прибор следует только на отключённой системе. Для этого потребуется:

• выбрать место;
• взять гаечный ключ;
• если на манометре нет прокладки, нужно подмотать резьбу;
• закрутить прибор с помощью ключа.

Стоит отметить, что нельзя закручивать манометр, держась за корпус. Таким образом его можно повредить. Лучше использовать специальную гайку на штуцере.

Манометр является частью группы безопасности отопления. Сюда же входит автоматический спускник воздуха и предохранительный клапан. Если группа ещё не установлена, можно купить её в сборе. Только подключать её придётся на самую высокую точку трубы, так как спускник воздуха должен располагаться именно там.

Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Источник

Что такое манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Единица измерения давления: паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

• при накачивании автомобильных шин;

• в обслуживании систем кондиционирования и отопления;

• в гидравлических узлах для передвижения железнодорожной стрелки;

• для контроля давления в пневматических агрегатах на производстве;

• в нефтяной и газодобывающей промышленности;

• для обслуживания двигателей на морских судах и т. д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

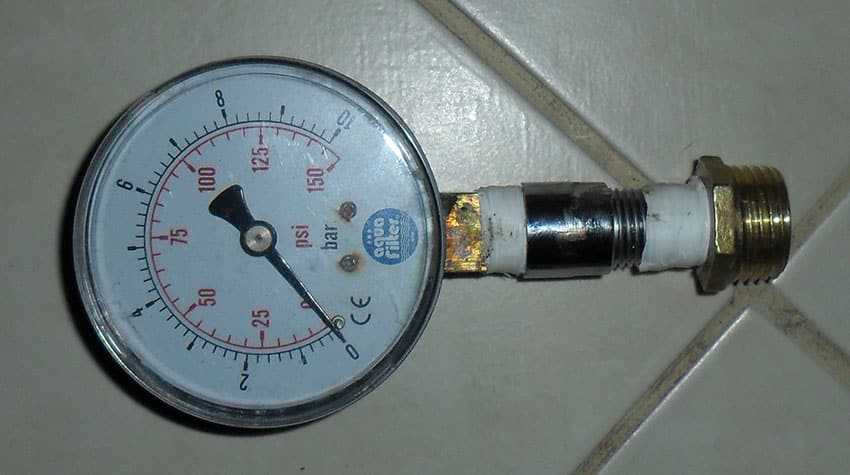

Устройство манометра для измерения давления воды

Устройство манометра

Манометр имеет простую конструкцию. В приборе различают корпус и шкалу, на которой отмечены измеряемые величины. В корпусе находится трубчатая пружина. Она может быть заменена двухпластинчатой мембраной. Манометр имеет держатель, чувствительный элемент и трибко-секторный механизм.

Стрелка прибора является индикатором. Она может совершать один оборот вокруг своей оси. Для передачи вращения стрелке используются шестеренки. В конструкции прибора находится зубчатый сектор и поводок. Между шестеренками и зубьями устройства находится специальная пружина, исключающая вероятность мертвого хода.

Виды манометров для измерения давления воды по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и водяные манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке манометры воды делятся на такие типы:

• Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
• Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
• Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры на воду также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

• Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
• Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоноситель это просто водопроводная вода. В этом случае водопровод подключается или к специальному входу котла (в настенных газовых котлах), или к аналогично установленному на обратке шаровому крану . Но в этом случае для слива системы необходима другая точка. В двухтрубной системе это может быть один из последних в ветке радиаторов, к нижнему свободному входу которого устанавливают шаровый кран слива. Другой вариант представлен на следующей схеме. Тут изображена однотрубная система отопления закрытого типа.

Схема закрытой однотрубной системы отопления с узлом запитки системы

Основные характеристики и принципы работы манометра

Существуют устройства для разного уровня давления. Для удобства покупайте аппарат с интуитивно понятной шкалой, которая не потребует дополнительных вычислений. Обычно на нём две стрелки: красная и черная. Красной регулируется допустимая отметка. Для домашних котлов производителями рекомендуется 2 атмосферы (точная величина указана в паспорте). Если чёрная «забежала» за красную, что-то сломалось. Снижение значения на 0,02 МПа (0,2 атм) означает, что нужно искать утечку теплоносителя или проверить достаточный уровень давления в расширительном бачке.

На манометре обычно две шкалы: давление в атмосферах и барах. Иногда прибор совмещён с термометром, поэтому также имеет шкалу температуры. Принцип функционирования манометров базируется на уравновешивании величины искомого давления другой силой. По этой характеристике приборы делятся на:

• жидкостные;
• пружинные;
• мембранные;
• электроконтактные (ЭКМ);
• дифференциальные.

Нежелательно устанавливать аппарат, когда:

• на нём нет пломбы или другой отметки о прохождении поверки;
• истёк срок поверки манометра;
• он имеет визуальные повреждение, например, трещину в стекле;
• после отключения стрелка не возвращается к показателю «0».

Манометр

Эксплуатация и монтаж

Правильная эксплуатация гарантирует безотказную работу и правильные показания, поэтому следует соблюдать следующие условия:

• прибор применять для измерения давлений только в среде, для которой он предназначен;
• прибор нагружать давлением постепенно и не допускать резких скачков давления;
• не превышать диапазон измерений;
• не использовать растворители и абразивы для очистки стекол.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стрелка движется скачками или не возвращается к нулевой отметке;
• погрешность показаний превышает допустимое значение.

При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором сифонную петлевую трубку или радиатор. Также радиатор или сифонная петлевая трубка могут устанавливаться для уменьшения влияния температуры среды на точность показаний манометра.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G1/2 или БП-ТМ-30-М20х1,5), сифонной петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Выбор и установка манометра

Прибор для измерения избыточного давления нужно выбирать по показателю максимума атмосфер, указанного в документах на котёл. Для выбора подходящего манометра необходимо учесть следующие аспекты:

• соответствие аппарата проектной документации вашей системы отопления;
• тип отопительного оборудования;
• технические параметры радиаторов отопления;
• объём заполняемой системы.

Схема установки манометра

Монтаж манометра и группы безопасности в системе отопления доступен человеку без специфических навыков, имеющему обычный слесарный набор.

Есть такие способы:

1. Установка на «родной» штуцер, выходящий из теплогенератора.
2. Врезка в подающую магистраль на выходе из котла.

Рассчитайте место для врезки в систему так, чтобы от манометра до котла было минимально возможное расстояние. В идеале – прямо у котла. При этом не должно быть никакой дополнительной арматуры или иных устройств, подключённых посредством тройника (краны, вентили и т.п.).

Совет. Крепите манометр так, чтобы без труда снимать его показания. Возможно, для этого придется установить прибор на вертикальном отрезке трубы или кронштейне, прикреплённом к стене.

Подбор манометра – важная составляющая монтажа системы отопления. Если прибор и его «помощники» вмонтированы неправильно, вам даже вправе отказать в гарантийном обслуживании котла. Позаботьтесь о контроле давления в трубах вашего отопления, ведь профилактика всегда дешевле ремонта и устранения негативных последствий.
