Манжеты для уплотнения труб канализации

Способы монтажа

Манипуляции при соединении или установке трубопровода отличаются. Если нужно монтировать пластиковый трубопровод, то для этого понадобится:

  • Герметик.
  • Специальный клей.
  • Уплотнительные кольца.

Для фиксации раструбным расширением чугунного или керамического трубопровода используются другие способы:

  • Сварка.
  • Зачеканка.

Ниже более подробно рассмотрим эти методы.

Уплотнительные кольца

В некоторых случаях в раструбах есть паз. Он необходим для монтажа в него специального кольца, которое выполняет уплотнительную функцию. Паз обычно нужно вставлять с той стороны, где находится расширенная воронкообразная форма раструба.

Будет интересным: Три способа разводки труб в туалете и ванной комнате

В большинстве случаев уплотнительное кольцо изготовлено из эластичного материала, который обладает гидроизоляционным свойством. Также в скобяном магазине можно приобрести раструб, где уже установлено такое кольцо. Установить раструбное расширение с уплотнителем легко. Но не всегда этот способ 100% гарантирует, что не возникнет течь.

Для перестраховки некоторые подмастерья иногда в процесс укладки канализационного трубопровода дополнительно еще прокладывают ленту или герметик. Такая подстраховка поможет улучшить герметизацию стыков.

Чтобы правильно установить раструбное расширение, важно все действия выполнять в определенной последовательности:

  1. Герметизирующее кольцо выбирают по диаметру и материалу трубопровода. Чтобы было идеальное размерное совпадение, желательно покупать одной марки.
  2. Само кольцо требуется вставить в паз, расположенный со стороны расширения раструба.
  3. После установки кольца нужно дополнительно проверить, чтобы оно плотно прилегало к пазу. Если уплотнительный элемент недостаточно пластичен, имеются визуальные дефекты, его нужно заменить другим кольцом.
  4. В раструбное расширение до упора установить ровный конец трубопровода. Элемент дальше положенного не продвинется в глубину воронкообразного раструба.
  5. Для улучшения герметизации желательно наружные стыки соединений изолировать строительной лентой, намотав несколько слоев.

Подобное стыкование подойдет, когда на сток канализации производится небольшая нагрузка. Вода в трубопроводе удаляется самотеком, а в трубе поддерживается оптимальное атмосферное давление. Раструб с соединительным кольцом не применяется в напорной системе водоотведения.

Герметик и клей

При самостоятельном проведении монтажных работ с канализационной трубой из поливинилхлорида место соединения с раструбом необходимо дополнительно смазать герметиком. Также для этой цели вполне подходит сантехнический клей. Подобный способ соединения гарантирует, что на стыке не возникнет течи. Монтаж проводится очень быстро.

При выполнении этой работы важно соблюсти условие — некоторое время не пользоваться канализацией, чтобы хорошо застыл герметик или клей. После укладки герметик окончательно застывает

Через день можно проверить надежность герметического соединения труб.

С клеем нужно работать аккуратно. Если в трубе останется небольшой комочек, в дальнейшем он приведет к внутреннему засорению.

Подбирая сантехнический клей или герметик, важно учесть, в каком именно месте трубопровода будет производиться монтаж раструба. Например, наружная установка отличается от внутренней стыковки

Также по своему составу могут отличаться и клеевые смеси. Их можно приобрести в скобяном или строительном магазине.

Будет интересным: Справляемся с лишней влагой на трубах холодной воды

При монтаже раструба, где используется клей или герметик, работы выполняются в такой последовательности:

  1. Наружный трубный конец обработать наждаком с крупным зерном. Шероховатость поможет лучшему сцеплению при соединении раструба с трубой.
  2. От края трубы отступить 2 см. и нанести полоску клея, герметика. Много выдавливать не нужно, чтобы не было потеков за пределы места соединения.
  3. Через пару минут герметик слегка подсохнет.
  4. В этот момент можно в раструбное расширение установить конец трубы, а затем крепко сжать ненадолго.
  5. Выделить время для полного застывания клея. На упаковке обычно производитель прописывает время действия препарата.
  6. Можно тестировать канализационную систему.

Изготовление сантехнических прокладок

Бывают случаи, когда нужно срочно устранить протечку, а под рукой нет подходящей прокладки, или же нужна прокладка с нестандартными размерами, а в магазинах такой нет .В таком случае прокладку можно изготовить самому, нужно только знать, какой именно материал вам подойдёт.

Резину, паронит и силикон для изготовления прокладок можно приобрести в строительных магазинах.

Резина для изготовления сантехнических прокладок

Для изготовления прокладки лучше всего подходит кусок монолитной (ни в коем случае не пористой), полутвёрдой резины, в крайних случаях, можно использовать мягкую резину, но ресурс и технические характеристики такой прокладки будет значительно ниже

Важно, чтобы толщина новой и старой прокладки примерно совпадали

Паронит для изготовления сантехнических прокладок

Для изготовления паронитовой прокладки понадобится лист паронита подходящей толщины и габаритов. Вырезать прокладку можно с помощью ножниц, затем обработать края абразивным материалом, правда идеально ровной такая прокладка вряд ли получится. Но если вам необходимо большое количество прокладок, да ещё и идеально ровных, лучше обзавестись специальным инструментом — пробойником.

Силикон для изготовления сантехнических прокладок

Для изготовления силиконовой прокладки нужно следующее:

  • Взять туб силикона с подходящими характеристиками.
  • Определиться с толщиной будущей прокладки.
  • Начертить шаблон на листе бумаги или же вырезать форму в парафине.
  • Равномерно заполнить силиконом периметр шаблона, или плотно уложить силикон в форму с помощью резинового шпателя.
  • По периметру шаблона, с боков, подложить несколько подходящих по толщине предметов, например металлических шайб или монет.
  • Накрыть сверху ещё одним листом бумаги.
  • Сверху прижать ровным тяжелым предметом минимум на 24 часа. Силикон в форме прижимать не нужно.

Для ответственных работ такую прокладку конечно лучше не использовать, а вот для уплотнения какого-либо нестандартного соединения, вполне сгодится.

Герметизация бетонных колец

Чтобы канализационные септики не стали источником загрязнения окружающей среды, нужно провести тщательную гидроизоляцию бетонных колец. Применяют различные способы герметизации:

  • оштукатуривание внутренней поверхности влагостойкими составами;
  • напыление снаружи эластичной пленки с помощью специального аппарата;
  • обмазка холодными или горячими мастиками;
  • оклейка рулонными материалами;
  • пропитка проникающими растворами;
  • заделка швов бентонитовой расширяющейся глиной, битумными пастами.


Обмазочная гидроизоляция колодцев Хороший эффект дает обработка колец битумными мастиками и дополнительная защита с помощью глиняного замка. Глину вокруг септика засыпают послойно, уплотняют ручной трамбовкой.

Элементы монтажа труб в ППУ изоляции

Самым уязвимым местом в трубопроводной системе является стык. От того, насколько качественно обработаны эти соединения, зависит длительность эксплуатации всей конструкции. Самым эффективным методом состыковки признан способ с использованием термоусаживаемых муфт.

В комплект изоляционного набора входят;

  • полиуретан (иногда его заменяют эпоксидной смолой);
  • термоусаживаемая муфта, изготовленная из модифицированного полиэтилена;
  • пенопакет монтажный;
  • медные луженые гильзы, при помощи которых соединяются провода системы оперативного дистанционного контроля;
  • адгезивная лента или термоклей;
  • пробки, для того чтобы выпускать воздух;
  • пробки конические, с помощью которых происходит запайка отверстий термоусадочной муфты;
  • манжета термоусаживаемая, которая соединяется замковой пластиной и служит защитой области состыковки муфты и поверхности предизолированной трубы;
  • держатели проводов системы оперативного дистанционного контроля.

Химический состав адгезиновой ленты 3М VHB

Компания 3М уже тридцать лет занимает одну из лидирующих позиций среди производителей акриловых адгезивных лент для монтажа. Их основой является пенополиакрил, в состав которого входят долговечные полимеры. Так, одиночные связи атомов углерода имеют повышенную устойчивость против колебаний внешней среды, химических воздействий и служат базовой составляющей полимерной цепочки. Закрепляют прочные связи акриловых составов добавочные перекрестные связи молекул. Также в структуру пенополиакрила подмешивают стеклянную дробь для снижения плотности материала.

В результате построения подобной конструкции свойства материала усиливаются в плане стойкости по отношению к агрессивным средам и влаге, что делает монтажную ленту более эффективной по сравнению с пеноматериалами с ячеистой воздушной структурой.

Установка

Когда манжета для слива стиральной машины будет правильно выбрана и куплена, необходимо ее еще и правильно установить. Последовательность действий в этом случае будет следующая:

  • вставить тройник в разъем подключения канализация, не вынимая из него уплотнительную резинку;
  • надежно зафиксировать устройство;
  • вставить в разъем для сливного шланга саму манжету;
  • вдеть в нее сливной шланг.

На этом весь процесс установки окончен.

Если же манжета продается уже установленной в сам тройник, тогда уплотнитель фиксируется на канализационной трубе, а затем в него вставляют сам шланг стиральной машинки. В обоих случаях процесс установки и подключения осуществляется легко и быстро.

Манжета для сливного шланга стиральной машины – совсем необязательная покупка, но крайне желательная.

К тому же само приспособление стоит совсем недорого. Поэтому это не тот случай, когда стоит экономить.

О том, как сделать слив стиральной машины в канализацию при помощи манжеты, смотрите далее.

Преимущества и недостатки манжет для канализационных труб

Резиновая манжета переходная с чугуна на пластик

Преимущества резиновых изделий:

  • хорошие эксплуатационные характеристики,
  • длительный срок службы,
  • невысокая стоимость,
  • применение современных технологий при изготовлении, контроль качества на всех этапах производства,
  • устойчивость к давлению среды в пределах 0,5 атм. до 1,5 атм.,
  • широкий ассортимент,

В канализационных чугунных раструбах применяются исключительно резиновые кольца, имеющие высокую эластичность и прочность. Уплотнитель предотвращает протечки, но недостаток детали в её требовательности к состоянию чугунных раструбов. Даже при незначительных сколах герметичность нарушается.

Манжета противопожарная REHAU RAUPIANO compact 75 Германия из полипропилена стоит 3457 руб.

Виды фитингов для устройства наружных канализационных систем

Стыковочные ПВХ элементы наружной канализации, чтобы не путать, изготавливают оранжевого (коричневого) цвета. Они еще отличаются прочностью, утолщенными стенками, имеют высокий класс жесткости и большие размеры. Основные виды фасонных частей совпадают в обеих канализационных системах, изменяется лишь диаметр. Есть комплектующие, специально изготовленные для наружной системы, к ним относятся:

  • трехраструбный тройник – обеспечивает слияние трех оводов меньшего диаметра в трубу основного стока большей окружности;
  • переходник между разными диаметрами и материалами труб;
  • обратный клапан – предотвращает циркуляцию стоков в обратном направлении по причине засорения или переполнения системы. Одного клапана достаточно для наружной канализации небольшого приватного дома, но не для многоэтажки, где он может быть установлен только на отдельную квартиру;
  • сифон с двумя коленами – гидрозатворное соединение, включаемое в трубопровод перед приемником стоков;
  • седёлка – деталь, оформленная как седло с входным отверстием посередине, служит подключением дополнительного отвода к уже рабочей системе. Седёлка приклеивается, обхватывая основную трубу, а ее раструб соединяется с отводом.

Некоторые типы фасонных частей позволяют сделать отвод от действующего трубопровода

Напорная канализационная сеть с давлением 6-11 атм., предполагает применение фланцевой стыковки, то есть специальных фитингов (в основном муфт), снабженных резиновой прослойкой и болтовой стяжкой. Соединение отличается особой прочностью, защитой от протечки, возможностью быстрой дальнейшей замены.

Виды переходников

Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:

Для соединения комплектующих разного сечения Концы такого изделия имеют разный диаметр.
Для соединения комплектующих, выполненных из разного материала. Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик.

Теперь подробней рассмотрим особенности обоих видов фитингов.

На фото – фитинг для соединения трубопроводов разного сечения

Соединение элементов разного диаметра

В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.

На практике же для этих целей чаще всего используют:

  • Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
  • Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.

Поворотный фитинг

Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.

Соединение элементов из разных материалов

При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

Резиновая манжета канализационная переходная

Манжеты бывают разных конструкций:

  • Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
  • Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.

Пример – переход канализационный с чугуна на пластик

Выполнить соединение комплектующих при помощи таких манжет не составит труда.

В первом случае инструкция выглядит следующим образом:

  • В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
  • Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
  • Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.

При работе с наружной манжетой, нужно выполнить такие действия:

  • На внутреннюю поверхность фитинга наносится герметик,
  • Затем он надевается на чугунную трубу.
  • После застывания герметика подключается пластиковый трубопровод.

Компенсатор

Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.

Компенсатор

Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.

Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:

  • В чугунный раструб вставляется резиновый манжет.
  • После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
  • Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
  • Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.

В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.

Материал изготовления

Сырьё для производства уплотнителей выбирается в зависимости от условий работы изделия и соответствующих им физико-химических свойств вещества. Материал должен удовлетворять основным требованиям: эластичность, прочность, бюджетность, возможность выдерживать температурные перепады, долгий срок службы.

Лучше всего выдвинутым условиям соответствует резина, из которой производятся разнообразные модели манжет уплотняющих и переходников. Для придания материалу нужных свойств в состав резиновой смеси добавляют силикон, каучук и полиуретан. Полученное соединение придаёт резиновым изделиям дополнительные преимущества:

  • устойчивость к разъедающим химическим веществам;
  • прочность;
  • надёжность;
  • устойчивость к температурным перепадам и давлению среды.

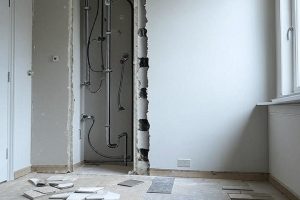

Когда следует заменить трубы канализации?

Как правило, в домах, которые находятся в эксплуатации более двадцати лет, установлены чугунные канализационные трубы, либо используется комбинированный вариант: чугунный стояк и пластиковые отводы на ванну и кухню. Что необходимо знать о чугуне? Это металл подвержен коррозии. Муфты (колена, тройники и т. д.) довольно быстро обрастают слоем грязи и коррозируют быстрее, прямые участки менее, но все же, при капитальном ремонте или в случае аварии чугунные канализационные трубы по возможности надо менять.

Старые канализационные трубы, особенно чугунные, часто сильно подвержены коррозии и протечки – нередкое явление. Также следует изучить состояние стояка. Не всегда замена канализационной системы в квартире может обеспечить гарантированное качество всей системы в доме, и приходится задумываться о замене домового стояка. Однако, если канализационная система является относительно новой и изготовлена из пластиковых труб, то нет необходимости заменять стояки. Возможно, прокладка по другому маршруту к месту сбора стоков, или изменение их местоположения, возможно увеличение диаметра квартирных труб канализации могут решить проблему некачественной работы канализации с меньшими затратами, чем замена канализационного стояка дома.

Виды канализационных шлангов

Все шланги для сточных вод в зависимости от характера их поверхности и сферы применения подразделяются на 3 больших вида:

  • Гофрированные трубы для наружной канализации – гибкие шланги с ребристой наружной поверхностью, предназначенные для прокладки дворовой канализационной сети частных коттеджей или многоквартирных домов и соединения их со сточным коллектором. Изготавливают такие трубы из устойчивого к отрицательным температурам и большим нагрузкам полиэтилена низкого давления, поливинилхлорида. Внутренний диаметр коммуникаций колеблется от 110 до 1000 мм.
  • Гофрированные трубы для внутридомовой канализации – гофры с внутренним диаметром от 25-30 до 110 мм, применяемые для прокладки внутридомовой канализации и для подключения к ней сифонов умывальников, ванн, душевых поддонов, слива унитаза. Также с помощью них к канализации подключают бытовые приборы: стиральную и посудомоечную машину.
  • Гладкие шланги из резины, ПВХ — рукава с внутренним условным проходом от 30 до 40-50 мм применяются для дренажных, фекальных насосов, передвижных ассенизаторских автоцистерн. Нашли широкое применение в качестве магистральных трубопроводов в системах капельного орошения, в специальных аппаратах для прочистки и промывки канализационных труб от жира и прочих отложений.

Что представляют собой уплотнители

            Уплотнитель для канализационных
труб — это манжеты,
изготовленные из эластичных материалов. Они выполняют разные функции:

  • исключение протечек, герметизация соединений;
  • переход с выпуска сантехники на канализационный трубопровод;
  • герметизация наружных соединений.

Основной потребитель уплотнительных манжет — чугунная канализация. Манжета на чугунную трубу канализации чаще всего используется для участков примыкания линий из других материалов. Большинство соединений нуждается в качественном уплотнении. Оно обеспечивает переход с чугуна на пластик, или герметизирует соединение однородных труб разного размера. Технология монтажа чугунных трубопроводов предусматривает разные способы сборки. Они зависят от конструкции соединительных элементов.

Однако, уплотнитель для пластиковых труб канализации
используется гораздо чаще. Это происходит потому, что доля пластиковых трубопроводов в
общем составе сетей значительно превышает количество чугунных линий. Практически
все современные системы собраны из пластиковых элементов.

Существуют манжеты переходные для
канализации, размеры которых точно соответствуют диаметру определенных
элементов сантехники и канализации. Обычно, это переходные элементы, специально изготовленные для
определенных участков:

  • присоединение выпуска унитаза к чугунному тройнику;
  • присоединение гофры от раковины к пластиковым трубам;
  • подключение сливного шланга стиральной машины к канализации;
  • подключение посудомоечных машин, и т.д.

Кроме этого, есть манжеты, выполняющие герметизацию
безраструбных соединений. Они представляют собой отрезок полимерной трубки,
которая работает на принципе термоусадки.

Преимущества компенсационного патрубка

Сантехнический компенсирующий фитинг обладает массой преимуществ. Так, деталь позволяет выполнять ремонт водоотводящей системы без разбора всей сети. Это здорово экономит средства, силы и время на поддержание работоспособности системы.

Кроме того, современные компенсационные патрубки выгодно отличаются:

  • Доступной стоимостью (цена на качественный патрубок редко когда поднимается выше 4 долларов);
  • Высоким сроком эксплуатации (могут служить до 50 лет);
  • Высокими техническими характеристиками (патрубки остаются эффективными при температурном режиме до +96°C и хорошо работают в условиях отрицательных температур);
  • Высокой эластичностью элементов и соединений (что позволяет компенсировать линейное расширение, гидравлические удары, сильный напор).


Компенсационный патрубок обладает длительным сроком службы и небольшой ценой

Патрубки для канализации изготавливаются из современного материала, устойчивого к воздействию агрессивной среды. Они имеют гладкую внутреннюю поверхность, которая минимизирует риски закупорки трубопровода. Кроме того, благодаря материалу изготовления сантехнические трубки отличаются низким уровнем шума, не требуют дополнительной покраски и предмонтажной подготовки.

При наличии необходимого инструмента его можно врезать своими руками с минимальными временными затратами. В комплект изделия входит двухлепестковое уплотнительное кольцо, которое обеспечивает высокую надежность и герметичность соединения.

Герметизация силиконом

Данный метод рекомендован к применению в случае, когда зазор между коммуникациями не превышает 2 мм. Использовать паклю и цементный раствор нецелесообразно, т.к. будет проблематично утрамбовать лен. Инструмент не пройдет в узкую щель. Уровень эффективности метода, основанного на применении силикона, при уплотнении крупных неплотностей снижается, а для небольших зазоров он подходит, т.к. обеспечивает высокую степень надежности.

Для этой цели используется сантехнический или универсальный силиконовый герметик. Вещество наносится на поверхность коммуникаций с помощью специального пистолета и пластиковой насадки. Инструкция по монтажу:

Срез трубопровода нужно тщательно очистить. Удаляют ржавчину, крупный сор и пыль

Важно обезжирить поверхность коммуникаций, что поспособствует повышению адгезии материалов. Перед нанесением необходимо просушить участок стыка, для этой цели рекомендуется использовать строительный фен. Пластиковую трубу устанавливают в чугунный раструб

Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится. Дополнительно можно обработать участок соединения герметиком и по наружной стороне

Пластиковую трубу устанавливают в чугунный раструб. Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится. Дополнительно можно обработать участок соединения герметиком и по наружной стороне.

Материал сохнет на протяжении 3-5 часов. Раньше окончания этого срока пользоваться трубопроводом не следует

Важное условие — коммуникации должны быть надежно зафиксированы во время выполнения работ, т.к. подвижность стыка приведет к ухудшению качества герметизации

Что такое лента герметизации и как ее использовать?

Такой материал, как лента герметизации имеет немало положительных особенностей, основными из которых вполне справедливо считаются:

ФУМ — пластичен, но не устойчив к ударам

  1. Высокая эффективность применения материала.
  2. Диэлектрические и антикоррозионные свойства.
  3. Максимальная простота применения.

Единственный существенный недостаток рассматриваемого материала — низкая устойчивость к физическому и УФ воздействию, последний легко нейтрализуется нанесением защитного слоя.

Применение ленты осуществляется следующим образом:

Очистка поверхности, которую предполагается обрабатывать

Крайне важно, чтобы она не была влажной.
На очищенную и просушенную (при необходимости) деталь по спирали накручивается лента. Крайне важно помнить о том, что наличие складок (даже незначительных) в конечном итоге считается недопустимым

Важным условием является максимальное натяжение ленты в процессе ее монтажа.
Внахлест одного слоя материала на другой должен составлять не менее 50%.

Юмор для разгрузки : Сантехника вызывали? — робко уточнил Василич, переминаясь с ноги на ногу в центре круга с пятиконечной звездой.

Помощь по выбору манжет

Конечно, ввиду разнообразных сфер применения существует несколько сотен видов манжет, среди которых особенно выделяются армированные, шевронные, полиуретановые и воротниковые. Как их отличить?

1) МАНЖЕТЫ АРМИРОВАННЫЕ (САЛЬНИКИ)

Сальник, который также именуют манжетой (но армированной), имеет металлическую арматуру внутри резиновой части: она делает его прочнее и жестче. На схеме он выглядит так:

В нашем прайсе они маркированы по гост 8752-79. А именно: внутренний диаметр (d)*внешний диаметр (D)*толщина-высота (h).

Если у вас есть старый сальник, возьмите его и внимательно рассмотрите. На внешней стороне обязательно будут цифры размера. Если маркировка не читается – возьмите штангель и замерьте манжету.

Теперь можно посмотреть наличие данной позиции в нашем ассортименте.

Перейти к каталогу манжет!

2) МАНЖЕТЫ ГИДРАВЛИЧЕСКИЕ

Манжета в первую очередь отличается тем, что изготавливается преимущественно из резины, реже в качестве материала для нее применяется пластик, кожа или полиуретан. На схеме она выглядит так:

В нашем прайсе они маркированы по гост 14896-84. А именно: внутренний диаметр (d)*внешний диаметр (D)*толщина-высота (h). Если у вас есть старая манжета, возьмите его и внимательно рассмотрите.

Важно замерять манжету по «спине», так как «юбка» в процессе эксплуатации всегда деформируется! Теперь можно посмотреть наличие данной позиции в нашем ассортименте. Перейти к каталогу манжет!

Перейти к каталогу манжет!

3) МАНЖЕТЫ ВОРОТНИКОВЫЕ

По исполнению и внешнему виду очень схожи с гидравлическими, и во многих случаях, являются взаимозаменяемыми. На схеме они выглядят так:

Оба вида манжет чаще всего применяют для того, чтобы уплотнить круглые валы, штоки, предотвратить просачивание масла и других жидкостей из механизмов, движущихся деталей.

В нашем прайсе воротниковые манжеты маркированы по гост 6969-54. А именно: внутренний диаметр (d)*внешний диаметр (D)*толщина-высота (h). Если у вас есть старая манжета, возьмите его и внимательно рассмотрите.

Важно замерять манжету по «спине», так как «юбка» в процессе эксплуатации всегда деформируется! Теперь можно посмотреть наличие данной позиции в нашем ассортименте. Перейти к каталогу манжет!

Перейти к каталогу манжет!

4) МАНЖЕТЫ ПНЕВМАТИЧЕСКИЕ

Этот вид манжет по ГОСТ бывает всего двух типов: тип 1 – для уплотнения цилиндра; тип 2 – для уплотнения штока.

На схеме они выглядят так:

В нашем прайсе воротниковые манжеты маркированы по гост 6678-72.

Условное обозначение манжет строят по следующей структуре:

Манжета X -XXX- X ГОСТ 6678-72
Группа резины
Диаметр цилиндра или штока в миллиметрах
Тип манжеты

Пример условного обозначения манжеты типа I для диаметра цилиндра 25 мм:

Манжета 1-025-3 ГОСТ 6678-72

То же, типа 2 для диаметра штока 10 мм:

Манжета 2-010-1 ГОСТ 6678-72

Теперь можно посмотреть наличие данной позиции в нашем ассортименте.

Перейти к каталогу манжет!

5) МАНЖЕТЫ ШЕВРОННЫЕ (ШЕВРОННЫЕ УПЛОТНЕНИЯ)

Манжета шевронная резинотканевая для гидравлических устройств служит для уплотнения штоков и цилиндров гидравлических устройств, работающих в среде минеральных масел, нефти, пресной и морской воды, водных эмульсий при давлении до 63 МПа при температуре от –50 до +120 °C со скоростью возвратно-поступательного движения до 3 м/с. Эти манжеты устанавливают в комплекте с металлическими опорными и нажимными кольцами (ГОСТ 22704–77)

Примеры обозначений: Кольцо опорное КО 70х95-2 ГОСТ 22704—кольцо внутренним диаметром 70 мм, наружным диаметром 95 мм из резины группы 2

Примеры обозначений: Манжета шевронная М 70х95-2 ГОСТ 22704— манжета внутренним диаметром 70 мм, наружным диаметром 95 мм из резины группы 2

Примеры обозначений: Кольцо нажимное КН 70х95-2 ГОСТ 22704—кольцо внутренним диаметром 70 мм, наружным диаметром 95 мм из резины группы 2

Перейти к каталогу манжет!

Выводы и полезное видео по теме

О секретах правильного выбора и использования сантехнических манжет можно узнать из следующих видеороликов.

Использование для подключения угловой манжеты:

Сантехнические хитрости при использовании переходников и манжет:

Крепление манжеты является частью процесса установки унитаза. Если правильно определиться с выбором соединительного элемента, монтаж сантехники не займет много времени и не вызовет сложностей.

В бытовых канализационных трубопроводах стоки транспортируются в большинстве случаев самотеком, то есть повышенного давления в системе не предусмотрено. Но даже в таких условиях без должной герметизации стыков течей не избежать. Для уплотнения соединений трубы, фасонных элементов и патрубков сантехнических приборов применяются резиновые манжеты, надежно оберегая стыки от протеканий. Что собой представляют уплотнительные резинки, какими бывают и как используются на практике, узнаете, прочитав статью.

Чтобы герметизация была эффективной, манжеты должны обладать такими свойствами:

  • эластичность;
  • упругость;
  • способность выдерживать температурные перепады в определенных пределах;
  • прочность и длительный срок службы.

Этими свойствами в полной мере обладают резиновые изделия, поэтому уплотнительные муфты и манжеты для ассенизационных труб и переходных фасонных элементов выполняются разновидностями этого материала, такими как:

  • собственно резина;
  • паронит;
  • каучук;
  • силикон.

Иногда производители в состав резины добавляют полимерные вещества, что делают уплотнительные резинки для труб канализации более жесткими, менее удобными при монтажных работах, однако при этом износоустойчивыми и долговечными.

Некоторые виды манжет, например те, которыми оснащены переходные муфты для подключения слива унитаза к канализационной трубе, выполнены полиэтиленом. В условиях большого диаметра соединяемых отверстий (не менее 110 мм) зачастую неправильной геометрии, этот материал демонстрирует лучшую герметичность и износоустойчивость (резиновые манжеты после демонтажа приходится заменять аналогичными).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
