Как подобрать циркуляционный насос для отопления таблица

Как подобрать

При работах по монтажу возникает вопрос, как выбрать насос для тёплого водяного пола, ведь разновидностей конструкции не одна.

Они могут быть с сухим и мокрым ротором.

Циркуляционные насосы с мокрым ротором подразумевают вращение конструкции в теплоносителе. Это осуществляется при помощи специальной смазки, а статор защищается гильзой. Достоинства мокрого ротора – это малые размеры и вес, бесшумная работа и несложная конструкция.

Подробнее о видах циркуляционных насосов здесь

При монтаже системы «тёплый пол» в загородном доме пользуются популярностью именно насосы с ротором мокрого типа.

Циркуляционные насосы с сухим ротором предполагает наличие электрического двигателя, который соединяется с помпой с помощью торцевого уплотнителя. В данном случае насос не контактирует с жидкостью. Двигатели здесь более мощные, а, значит, способны функционировать более эффективно и подавать больше теплоэнергии. Недостатком сухого ротора является его громкая работа в системе

Комплект для насосной группы

Также выбор насоса для тёплого пола стоит делать с учётом следующих характеристик:

  1. Так как в жидкости содержится кислород, то применять корпус из чугуна в конструкции нельзя.
  2. Не стоит монтировать насос высокой мощности для нормальной циркуляции жидкости.
  3. Если вода очень жёсткая, то на роторе могут появляться солевые отложения. Так происходит при повышении температуры жидкости до 55 °С и выше. С целью предотвращения появления отложений, устанавливают термостаты. Они отключают циркуляционные насосы при достижении определённого температурного уровня.
  4. При использовании котельного оборудования, которое не оснащено управляемой панелью и не поддерживает подключение насоса, приобретают таймер. Если приспособление подключается к современной панели, то всё решается при помощи программного уровня.

О критериях выбора труб для тёплого пола можно прочитать здесь.

Как произвести расчет насоса

Внимание нужно обратить на подачу и напор – производительность. Гидравлическое сопротивление, преодолеваемое насосом, равно максимальному напору в трубах, а подача – 0

Подбор модели основывается на объеме теплового носителя. Исходя из этого рассчитывается гидравлическое сопротивление. На потерю тепла влияют:

  • теплопроводность материалов;
  • ограждения;
  • нахождение дома относительно сторон света;
  • температура в среде.

После расчета расхода теплоносителя требуется определить параметр сопротивления в прогреваемом контуре. Для этого применяют стандартные таблицы. По окончании можно приступать к выбору модели.

В качестве примера можно взять насос для дома с площадью в 200 м2. Внутри оборудования двухтрубная система из труб с диаметром в 32 мм, длина – 50 м, материал – полипропилен, график температур – 70-90 градусов. Потери равны 24 кВт при массовом расходе в 1.03 м3/ч. Дальше по таблице определяется гидравлическое сопротивление, в этом случае – 1,8 мбар/пог. м. Для протяженности в 50 метров получится 90 мбар. Нужно суммировать с сопротивлением деталей системы, к примеру, выйдет 1 м. В итоге владельцу потребуется производительность в 1,1 м3/ч с напором в 2м. Исходя из полученных параметров, можно приобрести устройство с достаточными характеристиками.

Подбор по характеристикам

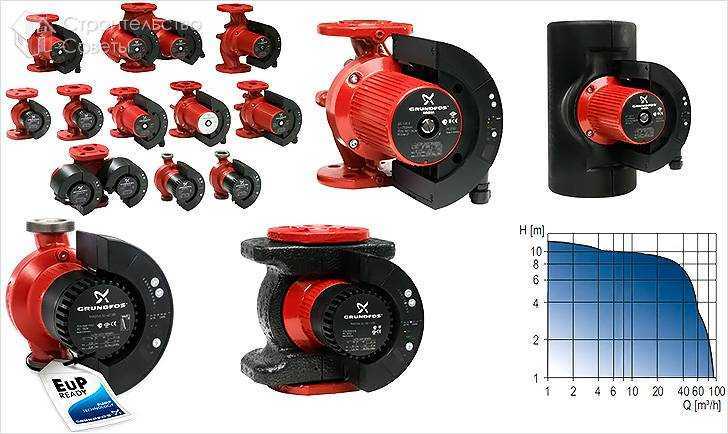

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола. А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

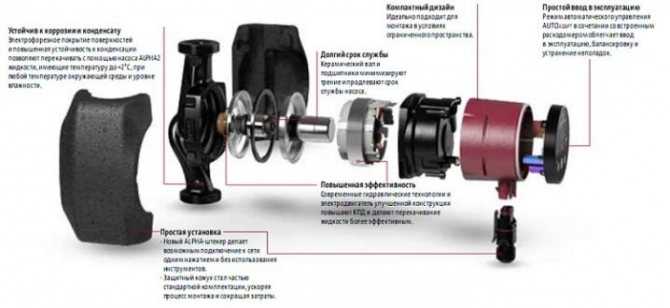

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим. Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола

Как утеплить теплый пол правильно Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола. Как утеплить теплый пол правильно Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Насосы, укомплектованные «мокрым» ротором

Внешние размеры таких устройств минимизированы по причине расположения крыльчатки близко к ротору насоса, иногда она располагается в одном с ним корпусе. Чтобы исключить попадание жидкости в электродвигатель, на валу привода устанавливают надежный сальник, сделанный из износостойкой и сверхпрочной резины.

Все вышеперечисленные характеристики позволяют монтировать циркуляционные агрегаты прямо на трубопроводе. При этом не потребуется дополнительное их крепление на несущих поверхностях. Чтобы исключить возможность поражения током, такие элементы как корпус, электропроводка и обмотка обеспечиваются повышенной защитой. Для недопущения перегрева обмоток ротора и стартера в результате продолжительной работы агрегата на критических показателях мощности устанавливают тепловое реле.

Выбор насоса для системы водного пола

Многих хозяев частных домовладений, планирующих установить систему обогрева напольного покрытия, интересует вопрос: «Циркуляционный насос для теплого пола как выбрать?».

Специалисты советуют покупать насосы одновременно с конструкционными элементами «теплого» пола. Попытки самостоятельного приобретения агрегата могут закончиться снижением эффективности работы системы или быстрым выходом ее из строя. Что касается ремонта «теплого» пола, то он обойдется в значительную сумму.

Однако, если отсутствует такая возможность, то зная, как рассчитать насос для теплого пола и как его грамотно выбрать, можно подобрать нужную модель.  «Как рассчитать водяной теплый пол – советы от специалиста».

До покупки следует обратить внимание на определенные параметры:

  1. Производительность в кубометрах или в количестве литров жидкости, которая перекачивается в единицу времени. Чтобы обеспечить обогрев помещения в достаточной степени, агрегат должен пропускать за час трехкратный объем теплоносителя, который может находиться в отопительном контуре.
  2. Максимально возможный напор. Его подбирают, учитывая диаметр, длину и материал изготовления труб для контура.
  3. Габариты. Чем меньше размеры агрегата, тем проще отыскать для него место монтажа. Но небольшие насосы не способны работать с высокой производительностью.
  4. Фазность тока. Для жилых домов будет достаточно насосов, имеющих однофазный двигатель. Для больших по площади зданий, например, промышленного назначения, следует приобретать агрегаты с приводом от трехфазного двигателя.

Как выбрать производителя и модель насоса

Сравнивая расчетные показатели с фактическими, указанными на шильдике агрегата, нужно подобрать модель, характеристики которой соответствуют средней части его расчетных значений и объему отапливаемого дома. Тогда насос не будет перегреваться и при подключении обеспечит оптимальные условия для прокачки теплоносителя.

Выбор марки оборудования нужно сделать с учетом следующих обстоятельств:

  • Для помещений площадью до 300 м2 более правильно выбрать насос с узлом так называемого «мокрого» ротора, поскольку крыльчатка в таких агрегатах постоянно находится в теплоносителе, они работают тише и меньше изнашиваются;
  • Для домов имеющих три и более этажей, подходят циркуляционные водяные насосы с узлом «сухого» ротора – они мощнее, и потому при подключении обеспечат надежное функционирование системы теплого пола со значительной протяженностью трубопроводов. Повышенный шум от таких агрегатов нивелируется их монтажом в технических помещениях дома. Хороший вариант в таком случае – насосная группа либо сдвоенный насос;

Читать также: Теплый пол по грунту: как сделать теплый пол на улице

  • При выборе материала корпуса учитывают, что бытовой антифриз не обладает ярко выраженными окислительными качествами, поэтому корпус насоса может быть чугунным. В остальных случаях, лучше приобретать агрегаты в корпусе из нержавеющей стали или из полимеров;
  • Модели, имеющие встроенный терморегулятор, обеспечивают предохранение рабочей крыльчатки от отложения на ее поверхности накипи от горячей воды;
  • Наиболее авторитетными производителями подобного оборудования считаются торговые марки Grundfos (Дания) и Wilo (Германия). Из более бюджетных вариантов можно упомянуть фирмы DAB (Польша) и Sprut (КНР).

2 Как выбрать насос для водяного теплого пола?

Циркуляцию теплоносителя по трубам системы водяного теплого пола обеспечит правильно подобранный циркуляционный насос. Циркуляционный насос для пола с водяным подогревом ничем не отличается от насоса, используемого в радиаторных системах отопления. Одно отличие – насос для теплого пола можно купить уже с трехходовым клапаном (что в сборе будет называться смесительным узлом). Последний можно собрать самостоятельно, предварительно купив насос и трехходовой клапан.

Итак, как подобрать насос для пола с водяным подогревом? Рассмотрим некоторые особенности, которые рекомендуется учесть при покупке такого механизма.

2.1 Наличие скоростей

Выбирая насос, лучше обратить внимание на тот, который имеет несколько скоростей. Управление скоростями может происходить вручную или в автоматическом режиме

Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя. Поэтому циркуляционный насос с несколькими скоростями – лучшее решение.

2.2 Тип ротора

В соответствии с типом ротора насосы могут быть «мокрыми» и «сухими». «Мокрым» называют насос, ротор которого находится непосредственно в перекачиваемой жидкости. Эта жидкость так же выполняет функцию охлаждения и смазывания механизма.

Особенности «мокрого» типа мотора:

  • высокая надежность;
  • отсутствие шума при эксплуатации;
  • экономичное потребление электроэнергии;
  • сравнительно низкая мощность (КПД не превышает 50%).

В «сухом» насосе ротор не соприкасается с водой или другой жидкостью. Он находится в отдельной герметичной емкости. Такой насос требует периодической чистки и смазки. Также он издает много шума во время работы. Среди достоинств – большой срок службы и высокий КПД, достигающий более 80%.

Насос Grundfos UP 20-15 N циркуляционный

На территории частных домовладений «сухие» насосы могут использоваться разве что при установке фонтанов, учитывая гул при их эксплуатации. «Мокрые» насосы, несмотря на то, что их производительность ниже, вполне способны обеспечить работу системы теплого водяного пола площадью до 400 кв.м.

2.3 Материал корпуса

Учитывая то, что система трубопровода замкнутая и в ней находится очень небольшой процент кислорода, разрешается устанавливать насос из любого материала. Но если кислородопроницаемость не была учтена и в системе находится этот окислитель, тогда корпус насоса должен быть выполнен из нержавеющей стали или полимера. Чугунные корпуса в этом случае противопоказаны.

2.4 Производительность и напор

Пожалуй, основными характеристиками, влияющими на выбор насосного оборудования в данном случае, являются производительность и напор.

Под производительностью понимают объем жидкости, перекачиваемой насосом за единицу времени. Для нормальной работы системы необходимо, чтобы объем перекачиваемой жидкости за час ровнялся трем объемам всей жидкости трубопровода.

Напор – это способность жидкости свободно циркулировать по трубам. Длинные трубы, имеющие множество изгибов, характеризуются немалым гидравлическим сопротивлением. Поэтому, для обеспечения бесперебойной и качественной работы системы, напор в трубопроводе теплого пола должен быть достаточно мощным.

Используем следующую формулу:

Q =0,86 Х PH /(tПР – tОБР),

где

  • Q – объем теплоносителя (куб.м. в час);
  • 0,86 – коэффициент преобразования;
  • PH — мощность отопительного контура (кВт);
  • tпр-tобр – разница в температуре поступающей и выходящей по обратным трубам воды.

Формула для расчета напора насоса:

Комплектация устройств для работы теплого пола

H= (П Х L + ΣК) /(1000),

где

  • Н – напор;
  • П – гидравлическое сопротивление погонного метра трубы;
  • L – длина труб самого длинного контура;
  • К – коэффициент запаса мощности.

При расчете паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Полученная величина будет обозначаться в килопаскалях (кПа). Поскольку напор измеряется в атмосферах, переведите это значение в атмосферы, учитывая, что 100кПа = 0,1атм. Полученную величину в зависимости от наличия арматуры и вентилей, умножают на соответствующие коэффициенты.

2.5 Фирма-производитель

При покупке насоса для пола с подогревом лучше не экономить и приобрести такой агрегат производства известных и надежных фирм. Среди фирм-производителей отличные характеристики имеют немецкие компании Wilo и Grundfos. Лучше выбирать продукцию из каталога, поскольку там указаны как характеристики насоса, так и особенности его монтажа и работы.

Предназначение циркуляционного насоса

Если вспомнить основополагающие законы физики, то все действия любой системы отопления полностью основаны на циркуляции. Отопительные агрегаты смогут отдавать тепловую энергию только в том случае, если им задан определенный поток.

Как раз-таки для организации принудительной циркуляции в систему отопления интегрируется циркуляционный насос. Благодаря этому обеспечивается одинаковая скорость передвижения теплоносителя по системе. Далее, рассмотрим различия работы системы отопления с использованием насоса и без него.

Существует два типа циркуляции:

  1. Естественная.
  2. Принудительная.

При организации естественной циркуляции, вы столкнетесь с большим расходом топлива, так как на подаче необходимо обеспечить высокую температуру. Чем выше будет температура теплоносителя, тем меньше будет его плотность. Соответственно его скорость будет увеличиваться. Такая система имеет ряд своих недостатков. Например, невозможно использовать термостатическое оборудование. Как следствие удерживать стабильную температуру в отапливаемом помещении будет сложно. Поэтому если вы желаете организовать напольное водяное отопление, то без использования циркуляционного насоса у вас ничего не получится. Он будет перекачивать воду с заданной скоростью, обеспечивая равномерный обогрев поверхности пола.

Устройство насоса для теплых полов

При выборе циркуляционного насоса для теплого пола потребуется изучить принцип работы оборудования. Рассмотрим ключевые элементы конструкции:

  • корпус – это защитная система, которая отвечает за бесперебойную работу оборудования. Корпус защищает рабочий механизм от механических повреждений. Производители используют разные виды материалов – чугун, сталь, встречаются корпуса из бронзы. В современных моделях применяют и прочный пластик, который также способен обеспечить надлежащий уровень защиты;
  • патрубки – соединительные элементы для подключения к трубам. Диаметр патрубка должен соответствовать трубам в системе. В промышленных трубах применяют патрубки диаметром больше 40 мм;
  • лопасти — подвижные вращающиеся элементы конструкции, которые отвечают за циркуляцию теплоносителя. Для их производства используют технополемер. Этот материал долговечный, не истирается.

При монтаже насоса для теплого пола специалисты рекомендуют придерживаться горизонтального расположения вала мотора. В противном случае оборудование не сможет работать на полную мощность.

Система управления и ход работы

Основу насоса составляет корпус и мотор (ротор). Он прикручен к внутренней поверхности корпуса. На валу мотора располагается крыльчатка. Этой информации для обычного пользователя достаточно, больше знать не нужно.

Ход работы насоса внутри системы предельно прост. Вода попадает внутрь корпуса, ее захватывает крыльчатка и с силой выбрасывает в противоположную сторону. Многие насосы оснащены функцией регулирования скорости. В этом случае можно добиться оптимизации рабочего процесса, что позволит экономно расходовать тепло.

Процесс управления работой насоса может осуществляться несколькими способами:

  • Механический способ регулирования требует от пользователя контроля над ситуацией и периодического вмешательства в работу насоса. Для этого на корпусе предусмотрен специальный механизм. Такие агрегаты доступные, но не особо удобные в эксплуатации, хотя с такими неудобствами можно смириться.
  • Электронное управление автоматизирует процесс выбора и установки нужной скорости. За такие агрегаты придется немного переплатить, зато процесс эксплуатации не будет требовать вмешательства.

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

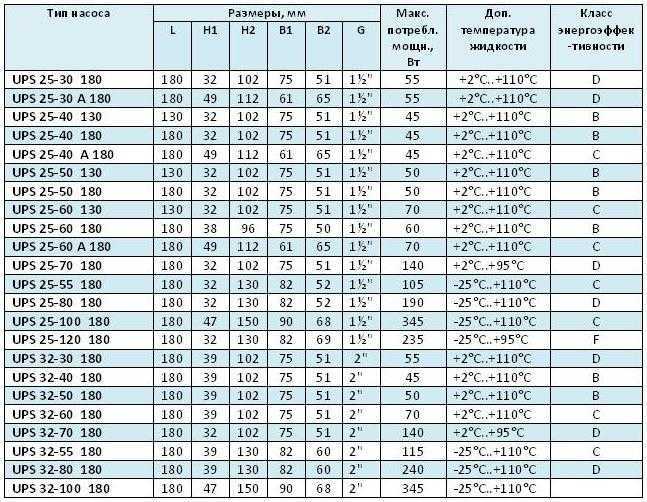

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Подбор по параметрам

Итак, при выборе насоса следует обратить внимание на такие важные характеристики, как напор и производительность. Что же подразумевается под производительностью? Это величина, которая определяет объем пропускаемой воды через устройство за определенное временя (обычно это указывается – м3/ч)

Для хорошего функционирования теплого пола, на протяжении одного часа объем теплоносителя в отопительном контуре должен меняться минимум 3 раза.

Напор, в свою очередь, отвечает за «проталкивание» воды по отопительным контурам. Чем длиннее контур, тем больше показатель по гидравлическому сопротивлению. Поэтому для его преодоления потребуется большой напор.

В большинстве случаев для домашнего использования приобретаются модели, напор которых равняется не больше 6 м водяного столба. При этом следует учитывать потерю некоторой части давления в самой длинной петле водяного контура.

Установка циркуляционного насоса

Здесь сразу обращаем ваше внимание на то, как правильно установить циркуляционный насос: вал обязательно нужно располагать горизонтально и никак иначе

Имейте в виду, что если располагать вал по вертикали, то производительность упадет до 30%.

Давайте же посмотрим на основные моменты установки в систему отопления.

В линии до насоса желательно установить фильтрующий элемент, а до и после него краны. Они необходимы на тот случай, если с ним что-то случится и потребуется его демонтаж. В таком случае вы спокойно перекроете краны и снимете устройство, без слива жидкости из системы.

Второй особенностью является следующее. Если в котле не имеется встроенного насоса, то дополнительный циркуляционный желательно поставить до котла, т.е. в трубопроводе обратки. При таком расположении он будет нагнетать воду в нагревающее устройство. К тому же он обрабатывает жидкость с более низкой температурой, а это снижает его износ.

Другим моментом установки перед котлом является такой момент: в верхней части котла (особенно напольного) может скапливаться воздух. При установке прибора на выходящем трубопроводе, то он станет вытягивать воду из него, тем самым может возникнуть небольшой вакуум, а это одна из причин закипания. При монтаже насоса на входе, жидкость будет вталкиваться внутрь и образование воздушных пространств исключено.

Насосы, укомплектованные «мокрым» ротором

Внешние размеры таких устройств минимизированы по причине расположения крыльчатки близко к ротору насоса, иногда она располагается в одном с ним корпусе. Чтобы исключить попадание жидкости в электродвигатель, на валу привода устанавливают надежный сальник, сделанный из износостойкой и сверхпрочной резины.

Иногда для циркуляционного насоса предусматривают обустройство двойной гидрозащиты. Поскольку агрегат отличается компактными размерами, его можно установить непосредственно в помещении, которое будут отапливать. Производители гарантируют мощность, которой хватит для функционирования отопительной конструкции на площади до 400 «квадратов».

Способы подключения дополнительного устройства: как его ставить?

Часто в систему отопления или водоснабжения ставят и дополнительные насосы. Причин для подобной модернизации бывает несколько.

Например, если не хватает напора для нормальной работы стиральной машины, или при монтаже полотенцесушителя, тёплого пола, подключения дополнительного контура.

Правила и способы установки добавочного устройства такие же, что и основного. Просто дополнительную магистраль расценивают как отдельную систему.

Иногда подобную модернизацию устраивают для усиления системы на глухозимье, на время сильных холодов. В таком случае привод подключают к тепловому реле-термостату. Соответственно, при падении температуры теплоносителя на заданном участке включается дополнительная циркуляция, усиливающая ток теплоносителя.

Справка! Примерно с такими же целями ставятся насосы и в систему водоснабжения. Но лишь в этом случае предпочтительнее система с таймером, поскольку усиление потребуется только в часы пикового разбора: утром и вечером. В остальное время достаточно штатной системы.

Электрическая часть подключается просто. Согласно маркировке контактной группы: ноль, фаза, заземление.

Дополнительные функции циркуляционных насосов

Если вы не можете между несколькими моделями циркуляционных насосов, помимо ключевых параметров поиска можно еще ориентироваться на дополнительные функции. В современных моделях предусмотрено изобилие возможностей, которые помогут вам выделить наиболее удобное и выгодное оборудование.

К дополнительным возможностям, которые влияют на особенности эксплуатации, относятся:

автоматика. Работа циркуляционного насоса в автоматическом режиме – это возможность запуска устройства по заданным параметрам. Вы можете зафиксировать скорость потока жидкости, запуск агрегата в определенное время. Удобно включать агрегат до прихода с работы. При желании вы можете активировать автоматическое выключение при выходе из дома и любые другие временные установки.



При выборе автоматического насоса важно учитывать характеристики всей системы отопления – предусмотрена ли она к работе с автоматикой. Такой режим работы сводит к минимуму контакт владельца с насосом

Хорошей автоматикой ценятся модели насосов от производителя Grundfod. Бренд выпускает качественную автоматику для выполнения ряда поставленных задач;

отображение параметров на дисплее. На насосах, оборудованных специальным дисплеем, можно получить всю информацию о работе насосного оборудования. Там отображаются ошибки, напор, производительность, мощность. Такие модели стоят на порядок дороже простых аналогов, но также востребованы на российском рынке

Если вам важно контролировать состояние и работу насоса в силу условий эксплуатации, обязательно остановите свой выбор именно на такой современной модели;
циркуляционные насосы со спаренной конструкцией. Этот вариант актуален для отопительной системы с примесями в перекачиваемых жидкостях

Такой вариант отличается грамотной системой конфигурации – предусмотрено наличие двух параллельно подключенных рабочих колес. Даже если в жидкости есть примеси или попадают сторонние частицы, одно из колес может выйти из строя. Однако второй рабочий механизм продолжает работать. Такой вариант для частных домов подходит в тех случаях, если отопительная система проходит через придомовые постройки. Например, вы намерены обогревать сараи с животными. Циркуляционные насосы со спаренной конструкцией относительно дорогие, поэтому их покупают только по аргументированному требованию.

Как выбрать насос для теплого пола

Для совершения покупки стоит разобрать основные моменты, которые учитываются во время выбора, сюда относятся:

  1. Характеристики приспособления.
  2. Из какого материала создан корпус.
  3. Встроен ли терморегулятор.
  4. Выбрать насос для теплого пола проверенной фирмы.
  5. Учесть скоростные режимы.

Изделия из чугуна намного дольше прослужат, чем такие же экземпляры, созданные с помощью стали или органических полимеров. Если в корпус будет встроен терморегулятор, он поможет избежать накоплений ржавчины и накипи на крыльчатке.

Из популярных брендов эксперты советуют выбрать агрегаты, созданные в Германии, Дании, Польше или Японии. Если планируется оснащать теплыми полами большую площадь помещения, то необходимо подбирать насос с 3 скоростями, такая продукция также способна отличиться высокой производительностью в постройках, имеющих 2 или 3 этажа.

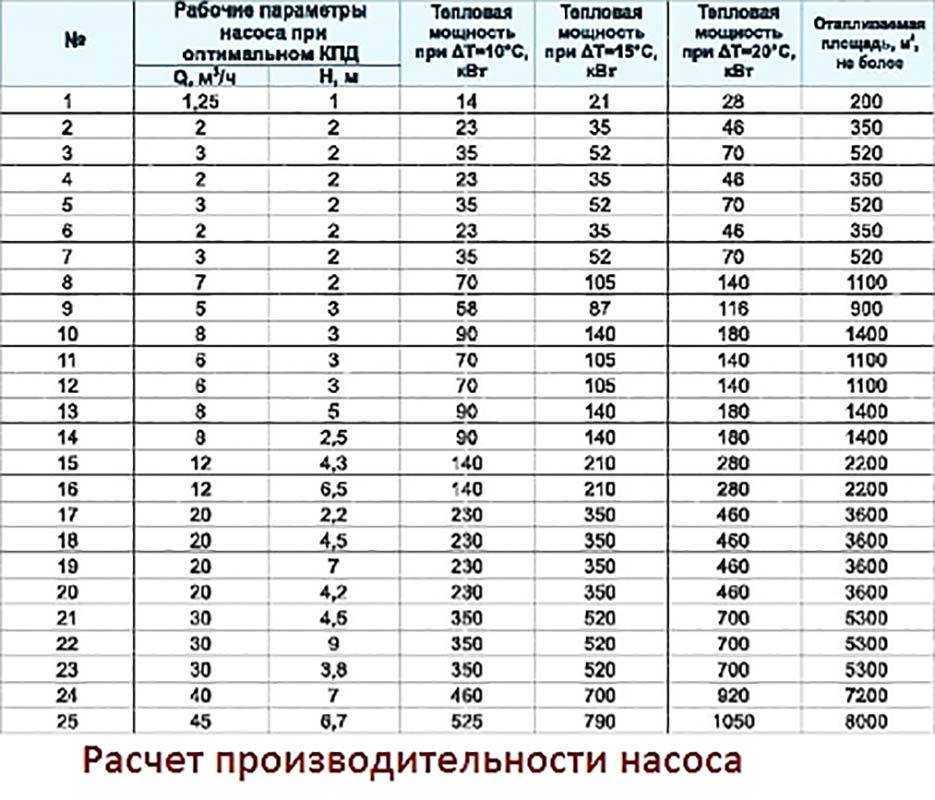

Как рассчитать мощность насоса для теплого пола

Вопрос достаточно серьезный, но произвести манипуляции получится за короткий промежуток времени, для этого не нужно обладать особыми навыками, необходимо лишь точно следовать инструкции, в ней приведу площадь и мощность, по этим примерам можно запросто вычислить любую комнату:

  1. От 80 до 120 кв. м. потребуется 1,5 куб. м.
  2. До 160 кв. м. нужно 2.
  3. До 200 кв. м. – 2,5.
  4. До 240 кв. м. – 3.
  5. До 280 кв. м. – 4.

То есть, для качественного обогрева постройки с показателями площади в 100 кв. м. необходима мощностью насоса для теплого пола 1,5 куб. м. в час.

Топ 5 насосов, которые я рекомендую

Среди большого количества производителей есть абсолютные лидеры, ознакомившись с ними, у каждого хозяина появится возможность приобрести хороший агрегат.

Но не стоит забывать, что для подбора технических характеристик нужно руководствоваться предварительными просчетами, рекомендую обратить внимание на такие аппараты:

  1. Насос grundfos для теплого пола UPS 25-40 180 (45 Вт).
  2. Leberg GRS 25/4 (180 мм) (88 Вт).
  3. Wilo Star-RS 25/4-180 (48 Вт).
  4. DAB EVOTRON 40/180 (27 Вт).
  5. ДЖИЛЕКС Циркуль 32/80 (245 Вт).

Оборудование компании грундфус заняло лидирующую строку рейтинга за свои положительные характеристики, в агрегате есть защита от перегрева, летний режим, 3 варианта скорости и удобная функция AUTO ADAPT

Остальные модели также имеют свои достоинства, во время выбора продукции на них стоит обратить внимание

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насосная группа с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
