Водяной калорифер для приточной вентиляции: виды, устройство, обзор моделей

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

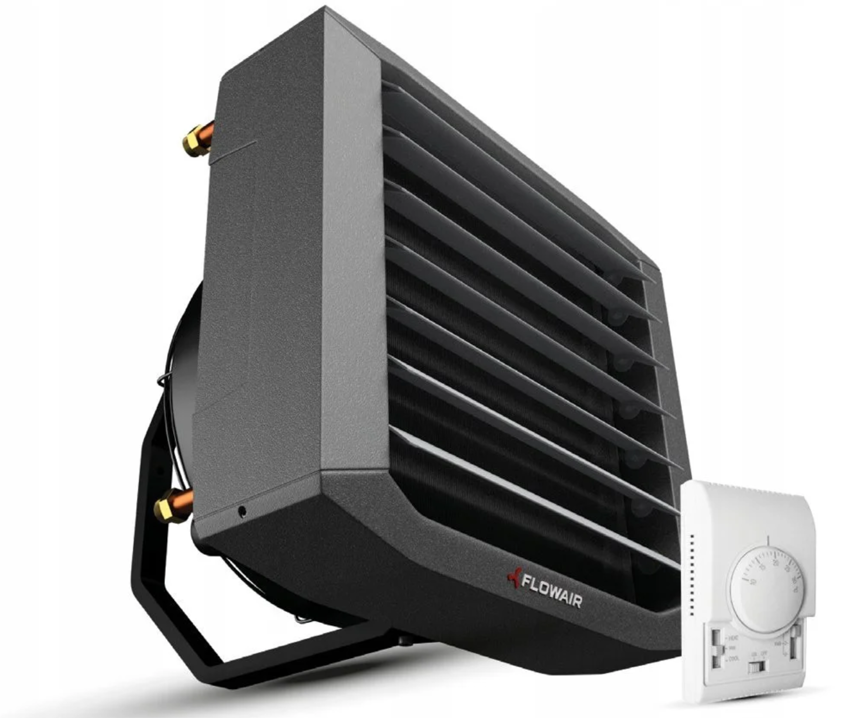

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

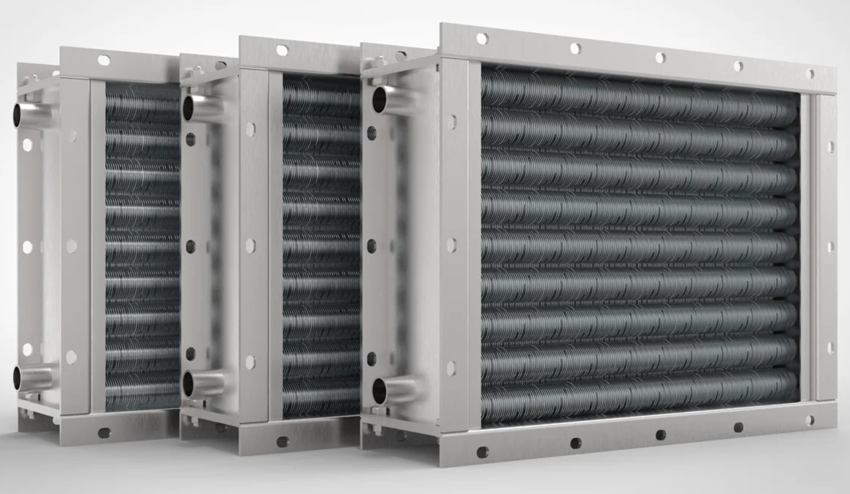

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

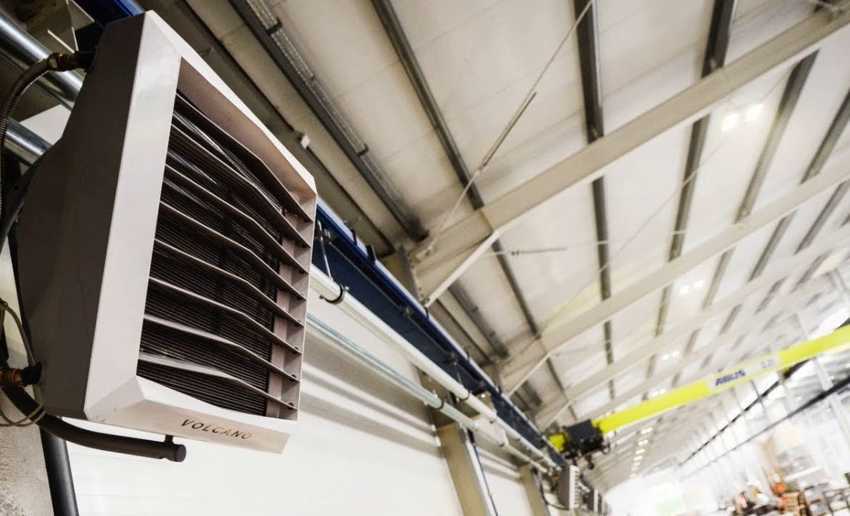

Потолочный тепловентилятор отопления

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

• применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
• использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

• производительности на основе наружного воздушного потока окружающей среды;
• давления, которое создается работой вентиляторов;
• общей мощности нагревательного прибора;
• площади трубоотводов подачи воздуха;
• допустимой нормы возникновения различного рода шумовых эффектов;
• скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

• возможность применения разного типа питания;
• трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В. Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Подключение водяного калорифера

Приток воздуха с использованием водяного калорифера может выполняться в двух исполнениях, правом и левом. Это зависит от того, где находится расположение смесительного узла и блока с автоматикой. Когда приточную установку рассматривают со стороны воздушного клапана, то:

• Левое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с левой стороны;
• Правое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с правой стороны.

В каждом из исполнений соединительные трубки располагаются на стороне забора воздуха, где произведена установка воздушного клапана. В зависимости от исполнения есть следующие особенности:

• В правых выполнениях трубка для подачи располагается внизу, а трубка для «обратки» – вверху;
• В левых выполнениях всё не так. Подача находится вверху, а отток – внизу.

Потому что в приточных установках с использованием водяных калориферов требуется наличие смесительного узла, последний должен содержать 2 или 3 ходовой вентиль. Выбирать вентиль нужно исходя из параметров теплоснабжающей системы. Для отдельных контуров автономных систем теплоснабжения, в качестве которых может выступать газовый котёл, нужно наличие трёхходового вентиля. Если приточная установка подключена к системе центрального теплоснабжения, тогда нужно наличие двухходового вентиля. Если подытожить, то выбор вентиля зависит от:

• Типа системы;
• Температуры подачи и «обратки» воды;
• Перепада давления промеж труб подачи и «обратки», если система центральная;
• Имеется ли наличие отдельного насоса на контуре притока вентиляции, если система автономная.

При монтаже схемы с водяным калорифером запрещается монтаж в той позиции, если труба ввода и вывода располагаются вертикально. Также монтаж не должен осуществляться в случае, если забор воздуха располагается вверху. Это связано с тем, что снег может попадать в приток установки и таять там, что грозит проникновением воды в автоматику. Чтобы работы регуляторов температуры была правильная, необходимо расположить температурный датчик изнутри выдува воздуховода, чтобы участок был ровным по длине не меньше 50 см от установки притока.

Также следует знать, что:

• Запрещено осуществлять монтаж приточной установки 100 – 3500 м3/ч, если ось двигателя вертикальная;
• Запрещается установка приточных установок там, где на них может попадать влага или химически активные вещества;
• Запрещается использование приточной установки там, где есть прямое воздействие атмосферных осадков на установку;
• Запрещается блокировать доступ для обслуживания установок;
• Чтобы смонтировать приточную установку в отапливаемом помещении и избежать конденсата на подающем воздуховоде, требуется применять исключительно теплоизолированный воздуховод.

В установке калориферов нет ничего особо сложного, нужно лишь придерживаться правил и соблюдать технику безопасности. Иногда лучше доверить это дело профессионалам и быть уверенным в том, что все работы выполнены с учётом всех требований.

Основы эксплуатации водяных агрегатов

Степень IP в помещениях повышенной влажности должна быть не менее 66

Чтобы калорифер для вентиляции служил долго и исправно выполнял свои функции, необходимо придерживаться следующих правил:

• следить за качественным составом воздуха в обслуживаемом помещении – с требованиями, предъявляемыми к этому показателю, можно ознакомиться в ГОСТ 12.1.005-88;
• монтаж системы проводить в строгом соответствии с прилагаемой инструкцией и с учетом рекомендаций производителя;
• не повышать температуру теплоносителя выше предельного значения (+ 190 °С);
• при эксплуатации не превышать допустимые нормы по давлению (порядка 1,2 МПа);
• после длительного охлаждения обслуживаемого помещения прогревать его постепенно (примерно на 30 °С в час);
• следить за тем, чтобы окружающая температура не опускалась ниже 0°С, что может привести к прорыву трубок теплообменника.

Если калорифер предполагается использовать в помещении с повышенным уровнем влажности, степень пыле- и влагозащищенности прибора не должен быть менее IP66.

Заниматься самостоятельным ремонтом прибора в случае его поломки не рекомендуется. Нужно обратиться в сервисный центр и доверить восстановление дорогостоящего аппарата профессионалам.

Перед покупкой желательно определиться с мощностью, потребляемой от сети.

Техническое обслуживание и ремонт калорифера вентиляции

Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.

Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.

Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.

Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.

Для надлежащей работы калорифера, необходимо регулярно проводить его чистку

Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.

Специфика применения водяных калориферов для отопления

Тепловентиляторы водяного типа применяются для отопления помещений с большой площадью – магазинов или офисов. Они позволяют быстро просушить ковры или автомобильные кресла, поэтому могут использоваться на автомойках и в химчистках.

Водяные источники тепла оправданы для цокольных этажей с повышенным уровнем влажности. Их допускается устанавливать в гаражах, строительных вагонах, мастерских, на территории складов или цехов по изготовлению полимеров.

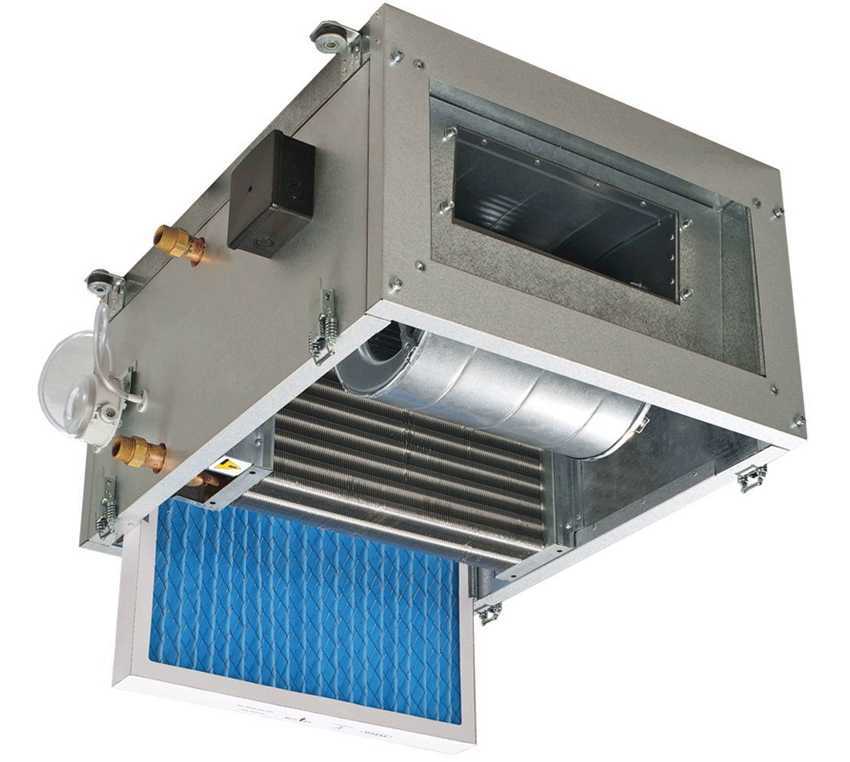

Канальные водяные воздухонагреватели подойдут для поддержания комфортной температуры в доме и на производстве. Энергосберегающее оборудование практически не потребляет электричество и газ, что позволяет сэкономить на оплате коммунальных услуг.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

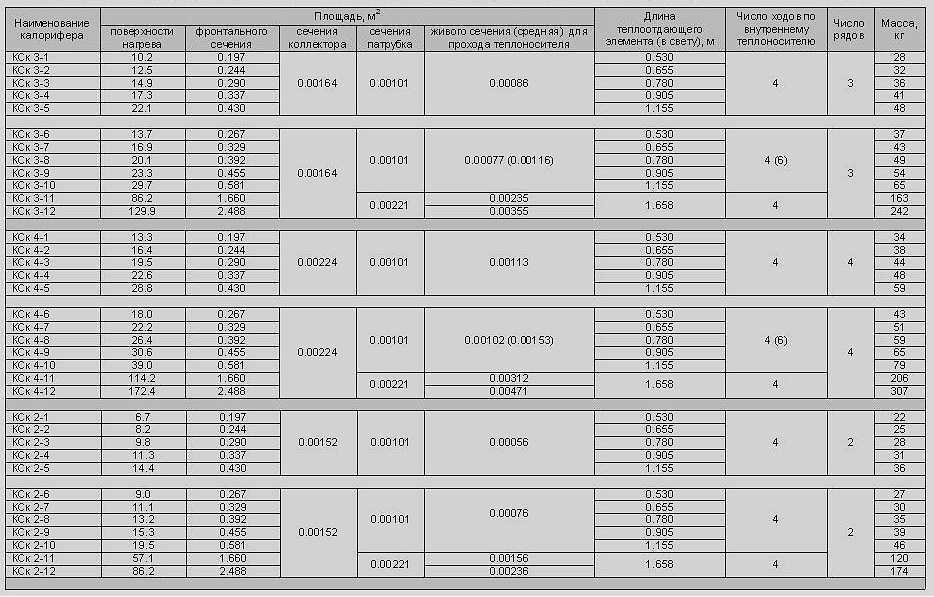

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

2 Особенности водяного калорифера

С помощью автоматики значительно увеличивается эффективность. Блок управления не нуждается в каких-либо дополнительных модулях. Это механизм, благодаря которому происходит управление и обнаружение поломок. В систему входят следующие элементы:

1. 1. Воздушные и рециркуляционные заслонки.
2. 2. Датчики температуры и загрязнённости фильтров.
3. 3. Клапан нагревателя.
4. 4. Насос, благодаря которому создаётся циркуляция теплоносителя.
5. 5. Термостат. Этот элемент необходим для защиты от промерзания.
6. 6. Пожарная сигнализация.
7. 7. Вентиляторы со встроенным контроллером.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Что еще необходимо знать о принципе функционирования

Если вас заинтересовали водяные калориферы для приточной вентиляции, каталог, который будет представлен продавцом, поможет вам сделать правильный выбор модели. Таким образом, подобные приборы способны в значительной степени нагреть воздух, который проходит через систему. Температура может подняться до 70-110 градусов. Это объясняет возможность использования для подогрева воздуха с минимальными температурами до — 25 градусов.

Водяной калорифер для вентиляции должен предполагать возможность установки узла обвязки. Монтаж прибора может производиться по двум разным схемам воздухообмена. Первый метод предполагает смешивание рециркуляционного и приточного воздуха. Второй способ предусматривает замкнутую рециркуляцию воздуха. Максимальной эффективности при работе устройства в системе можно добиться методом монтажа конструкции в подвальных помещениях. Это позволит установить систему непосредственно у точки воздухозабора. Если речь идет о принудительной или искусственной системе вентиляции, то данное требование нельзя назвать актуальным, так как воздух будет прогоняться через калорифер с помощью канальных вентиляторов.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показатели	t воздуха на входе оС
-5	-10	-15	-20	-25	-30	-35	-40	-45
Мощность кВт	0.06	0.08	0.09	0.11	0.13	0.14	0.16	0.18	0.19	0.21

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

1. Онлайн калькулятор расчета мощности калорифера

Подбор сечения воздуховодов для вентиляции частного дома

Воздуховоды для вентиляции

Определяем площадь сечения воздуховода умножая производительность системы (850 м3/час) на коэффициент 2,778 и деля на скорость движения воздуха, которую принимает равной 5 м/с. 850х2,778/5=472,26 см2

Так как предполагается использовать в качестве воздуховода пластиковую трубу рассчитываем её диаметр, который равен квадратному корню произведения площади (472,26 см2) на константу 400 и деленному на число пи (3,14). √472,26х400/3,14=245,28мм.

Так как труб с таким диаметром не выпускают, то принимаем типовую трубу d=250мм. При скорости движения воздуха 5 м/с труба диаметром 250 мм обеспечивает производительность 900 м3/час, т.е. её применение полностью обеспечивает вентиляцию дома.

Вентиляция частного дома должна базироваться на расчете и правильном подборе материалов.

Комментариев:

Комфорт в доме определяется не столько удобным расположением помещений и наличием удобной мебели, сколько микроклиматом в нем. Чистый воздух и его температура не только создают благоприятный микроклимат в частном доме, но и влияют на здоровье человека. Правильно организованные системы вентиляции частного дома могут способствовать здоровью, а неправильный расчет и обустройство – нанести непоправимый вред.

Чем незаметнее вентиляция и чем меньше скорость движения воздушной массы, тем комфортнее микроклимат для человека в помещении.

Ранее, когда строительство жилых домов велось исключительно из древесных материалов, расчет и обустройство вентиляции не требовались в связи с тем, что обмен массы воздуха в помещениях дома происходил за счет инфильтрации. Приток и отток воздуха происходил через древесные поры и трещины дерева, неплотности оконных рам. Это же касалось и дверей. Большая площадь инфильтрации обеспечивала достаточный воздухообмен. Поэтому микроклимат деревянного частного дома наиболее благоприятен для человека. Появление современных материалов способствовало большей герметизации помещений, что повлекло необходимость обустройства в частных домах различных систем вентиляции.

Специфика применения и конструкция

Водяные калориферы подключаются к котлу и быстрее нагревают помещение

Тепловентилятор подходит для помещений от 150 м2, но может применяться и в быту для усиления возможностей радиаторов. Устройство также монтируется в больших пространствах без батарей. Оптимальное местоположение водяного калорифера – вентиляция приточного типа, ведь нагреваться будет входной поток.

Подогревать приточную струю можно с целями отопления и сохранения тепла. Водяные модели также предотвращают образование конденсата на воздухоотводах. В настоящее время популярны калориферы отопления, которые состоят из таких элементов:

• Нагревательный узел. Основная часть конструкции – трубка из стали с алюминиевым оребрением. Наружный диаметр патрубка – 37 мм, без ребер – 16 мм, межреберное расстояние – 2,8 мм. Выступающие части отдают тепло, сохраняют его даже при интенсивном режиме обдува.
• Трубки. Расположены в виде 2, 3 или 4-х рядов в плоской прямоугольной рамке. Воздушные массы подаются осевым или радиальным вентилятором.
• Жалюзи. Вынесены на переднюю часть, обеспечивают направление потоков, работающих на обогрев.
• Электродвигатель. Обеспечивает работоспособность вентилятора. При мощности нагрева 115 кВт электрический мотор может иметь мощность от 0,5 до 1 кВт.
• Корпус с отверстиями для крепления. Изготавливается из стали с антикоррозийной поверхностью или пластика.

Устройство и принцип действия

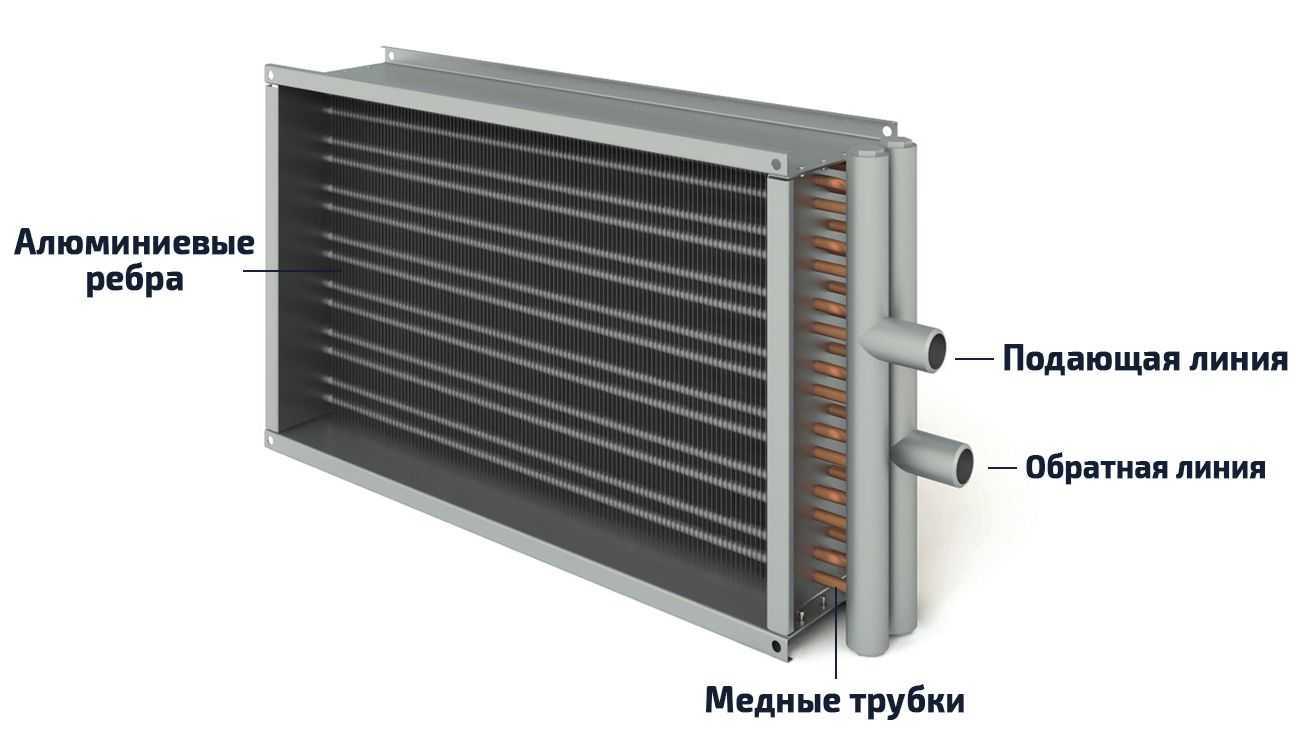

Конструкция основного элемента калорифера – теплообменника.

Калорифер способен поднять температуру проходящего через него воздушного потока на 110 градусов используя входящий воздух отрицательной температуры (до -25°С). Подключение таких приборов к источнику теплоснабжения происходит до коллектора внутренних теплосетей, чтобы не снижать температуру теплоносителя системы. Электрические и паровые калориферы подключаются по параллельной схеме, а водяные – по последовательной.

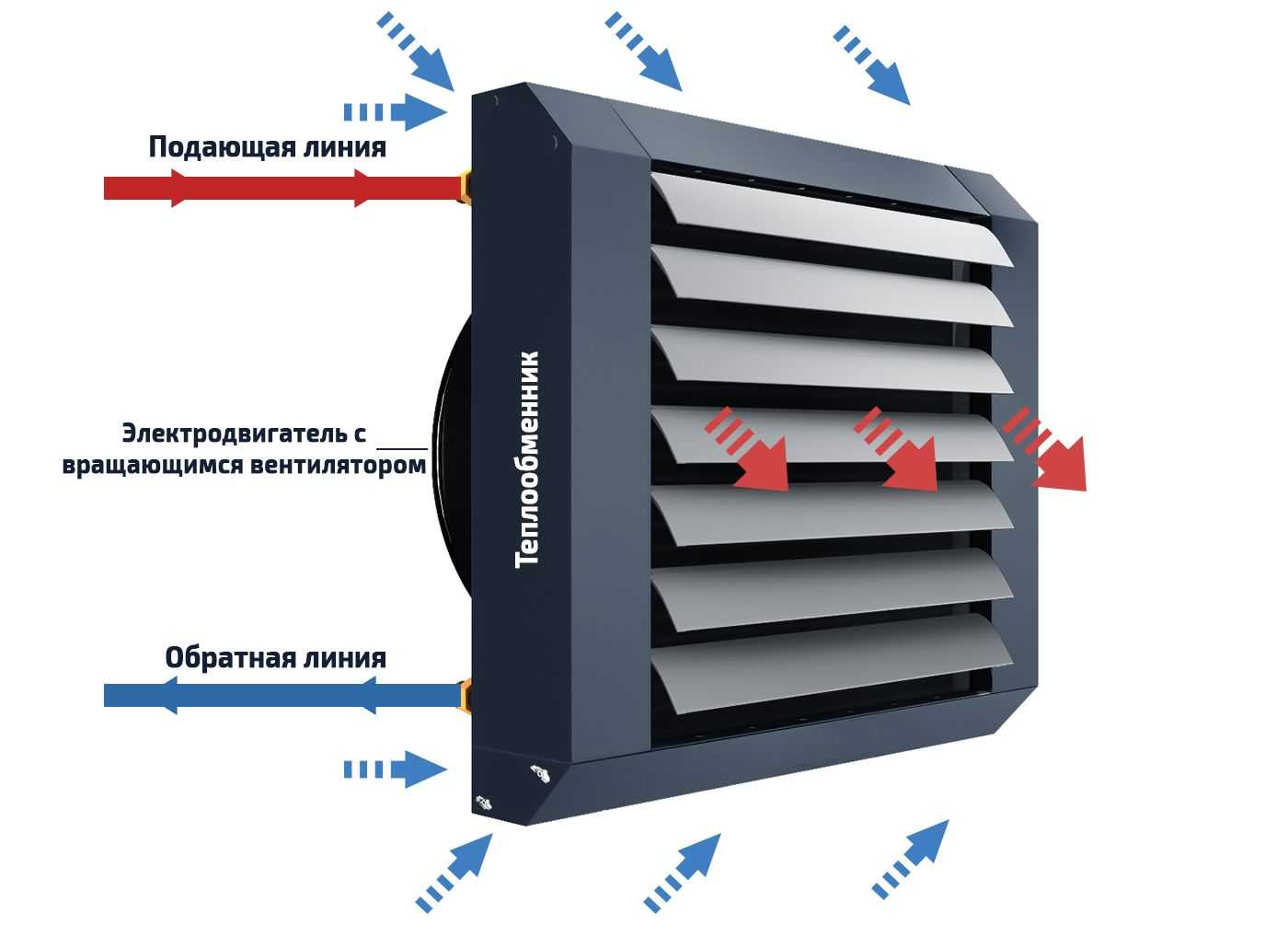

Принцип работы водяного калорифера состоит в следующем:

1. Вода из магистрали отопления с температурой от +80°С до 180°С поступает в блок тепловых элементов, расположенных горизонтально. Каждый тепловой элемент представляет собой стальную, алюминиевую, биметаллическую или медную трубку.
2. Трубки нагревают воздух внутри прибора.
3. Вентилятор, встроенный в агрегат, забирает воздух из помещения или с улицы и продувает его через тепловые элементы, обеспечивая движение горячего воздуха внутрь помещения.

Стандартный водяной калорифер с вентилятором.

Конструктивно ряды горизонтальных тепловых элементов по торцам стянуты в секции прямоугольного или (реже) круглого сечения боковыми крышками в виде швеллеров. Собранная такими способом многоходовая конструкция является элементом наращивания мощности калорифера, который включает в себя несколько рядов таких секций.

Патрубки входа и выхода водяных многоходовых калориферов размещены с одной стороны для обеспечения слива воды самотеком при необходимости. Водяные приборы отопления могут оснащаться различными системами управления, защиты и сигнализации в зависимости от потребностей заказчика.

Условия и особенности эксплуатации

Водяной калорифер подключается к трубе ГВС и обратке

Принцип действия водяного калорифера для отопления, оснащенного вентилятором, основывается на теплообмене двух рабочих сред. В качестве первичного теплоносителя используется горячая вода, в качестве вторичного – воздух. Обогрев воздушных масс выполняется посредством отдачи тепла горячей воды холодному воздухопотоку. Эффективность теплообмена зависит от температурной разницы – она должна быть большой.

При эксплуатации приборов нужно соблюдать несколько требований:

• Перед монтажом в большом помещении рассчитываются рабочие показатели.
• Бытовые модели отличаются компактностью, совместимы с паровым или водяным отоплением.
• Использование воды с температурой больше 180 градусов в магистралях недопустимо – калорифер выйдет из строя.
• Для больших помещений применяется система регулировки мощности калорифера в виде смесителя с клапаном трех- или двухходового типа.
• Максимальная плотность агрессивных примесей в воздухе при работе прибора указана в ГН 2.2.5.686-98 и ГОСТ 12.1.007-76.
• Энергоэффективность отопителя зависит от коэффициента теплоотдачи. Величина указывается в паспорте.
• Перед монтажом в домашней мастерской или гараже требуется установить фильтры для отвода химических примесей.
• Трехрядные модели подходят для вентиляционных коммуникаций, которые подают наружный воздух при температуре от 0 до -40 градусов.
• Четырехрядные модификации запускаются зимой только при скорости увеличения температурного режима до 30 градусов в час.
• Агрегаты не подойдут для принудительной или искусственной вентиляции – они нагнетают воздух канальными элементами.

Преимущества водяных тепловентиляторов

• Данные воздушно-отопительные агрегаты компактны, мало весят и удобно монтируются как на стену, так и на потолок.
• Благодаря большому разнообразию дизайна и расцветок, калориферы впишутся в любой интерьер. Корпус устройств выполняется из прочных материалов, что обуславливает стойкость к коррозии и долгий срок службы.
• В теплое время года водяной калорифер можно использовать в качестве вентилятора. За счет специфического теплообменника «вода-воздух» обеспечивается высокая эффективность водяного тепловентилятора при низком энергопотреблении.
• Данные водяные обогреватели моментально нагреваются до заданной температуры, безопасны в эксплуатации и подходят практически для любого помещения.

Что такое водяной калорифер для приточной вентиляции

Водяной калорифер для приточной вентиляции — это водяной калорифер, устанавливаемый в вентиляционные каналы. Данные агрегаты предназначены для нагрева или охлаждения воздуха, поступающего с улицы. Они также подключаются к системе автономного или центрального отопления и подогревают воздух в то время, пока он проходит по вентиляционным каналам.

В компании «Энергомир» Вы можете заказать водяной калорифер для отопления и вентиляции дома, гаража, офиса, промышленного цеха, магазина и других объектов. Приборы с мощным теплообменником и вентилятором устанавливают в торговых и сервисных центрах, крупных складах и спортивных сооружениях.

Низкие цены на водяные тепловентиляторы Volcano и калориферы Тепломаш.

Монтаж и эксплуатация

Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.

Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.

Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.

После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным

• Необходимо регулярно следить за состоянием воздуха в помещении.
• Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
• Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
• Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
• При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
• При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.

Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.

3 Расчёт мощности

Отопление больших помещений может быть организовано с помощью одного или нескольких водяных калориферов. Чтобы их работа была эффективной и безопасной, предварительно проводится расчёт мощности приборов. Для этого используются следующие показатели:

• Количество приточного воздуха, подлежащего нагреванию за один час. Может измеряться в м³ или в кг.
• Температура наружного воздуха для конкретного региона.
• Конечная температура.
• Температурный график воды.

Вычисления делаются в несколько этапов. В первую очередь — по формуле Аф = Lρ / 3600 (ϑρ) определяется фронтальная площадь нагрева. В этой формуле:

• l — объём приточного воздуха;
• ρ — плотность наружного воздуха;
• ϑρ — массовая скорость воздушных потоков в расчётном сечении.

Чтобы узнать, какая мощность требуется для обогрева определённого объёма воздушных масс, нужно вычислить общий расход подогреваемого воздуха в течение часа, умножив плотность на объём приточных потоков. Плотность рассчитывается путём сложения температуры на входе и выходе из аппарата и деления полученной суммы на два. Для удобства использования этот показатель заносится в специальные таблицы.

На примере расчёты будут следующими. Оборудование, производительность которого равна 10 000 мᶾ/час, должно нагревать воздух от -30 до +20 градусов. Температура воды на входе и выходе из калорифера равняется 95 и 50 градусов соответственно. С помощью математических действий определяется, что массовый расход воздушных потоков составляет 13180 кг/ч.

Все имеющиеся параметры подставляются в формулу, плотность и удельная теплоёмкость берутся из таблицы. Получается, что для отопления требуется мощность 185 435 Вт. При выборе подходящего калорифера это значение нужно увеличить на 10−15% (не более) с целью обеспечения запаса мощности.

Подведем итоги

За помощью в подборе и расчёте канального нагревателя лучше обратиться в специализированную организацию.

Пример

Компания «Мега.ру» оказываете комплексные услуги в сфере проектирования вентиляции и других инженерных систем. Грамотные инженеры ответят на любые вопросы по телефонам, указанным на странице «Контакты». Компания работает в Москве и соседних регионах, так же практикуется удалённое выполнение заказов на всей территории РФ.

Источники

• https://www.tproekt.com/kalorifery-otopleniya/
• https://GradusPlus.com/radiatory-otopleniya/vidy/kalorifery/
• https://sovet-ingenera.com/vent/raschety/raschet-kalorifera.html
• https://klimatlab.com/ventilyaciya/kondicionirovanie/kalorifer-vodyanoj-dlya-pritochnoy.html
• http://ventilationpro.ru/online_kalkuljatory/raschet-kalorifera.html
• https://m-e-g-a.ru/ventilyatsiya/kak-vypolnyaetsya-raschyot-moshhnosti-kalorifera-ventilyatsii
