Область применения системы гравитационного вентилирования и схемы
Как правило, естественную вентиляцию применяют в следующих постройках:
- Коттеджи и дачные домики, а также постройки сезонного проживания.
- Многоквартирные дома. Вентиляция делается из кухни, ванной и туалета.
- Нежилые постройки: гаражи, сараи, дачные туалеты, амбары.
- Рабочие помещения, промышленные и складские постройки.
- Хозяйственные постройки для домашних животных и птиц.
Схема естественной вентиляции в частном доме и квартире выглядит следующим образом: воздушные массы попадают в дом через окна, приточные клапаны или негерметичные ограждающие конструкции. Выведение воздуха происходит по вентканалам, через печной дымоход или вытяжную трубу.
Подключение в квартире
При монтаже принудительной вытяжки на кухне продумайте способ подачи питания в такую систему. Существует два действенных способа: в первом случае подключение осуществляется напрямую к коробке питания, во втором – система питается через розетку.
Если вы остановились на первом варианте – заранее спланируйте основные работы. Только после того, как нужные коммуникации будут проведены, можно приступать к закреплению системы и выбору вытяжных механизмов.
Важно! Продумайте, каким образом обрабатываемый воздух будет выходить из помещения. Конструкция может выводить воздух в вентиляционную шахту или непосредственно на улицу через открытое пространство
Установка оборудования не вызовет у вас особых сложностей: вентиляторы такого типа достаточно компактны, как и все сопутствующие элементы, а об особенностях их крепления можно при необходимости более подробно узнать о консультантов. Как правило, решетка с вентилятором закрепляется на стене с помощью шурупов.
Совет: при наличии на кухне газовой колонки возрастает необходимость мощного вентилирования помещения. Для решения этой проблемы вы можете приобрести готовую колонку с принудительной вытяжкой: качественную и безопасную технику такого типа производит компания Bosch и другие.
Для монтажа принудительной вытяжки в ванной необходимо вмонтировать решетку с вентилятором в вытяжное отверстие. Оно уже имеется в комнате, поэтому проделывать дополнительные отверстия в стене не придется. К зоне монтажа вентилятора необходимо провести электропитание. Большинство вентиляторов имеют стандартные размеры, но в любом случае удостоверьтесь, что площадь отверстия в стене не придется подгонять под параметры такой конструкции.
Поскольку вентиляционное оборудование, предназначенное для ванной комнаты, должно работать эффективно даже в условиях повышенной влажности, тщательно выбирайте подходящую модель. Вам подойдут вентиляторы со специальной маркировкой IPx4. Специалисты рекомендуют выбирать оборудование с наличием обратных клапанов, чтобы загрязненный воздух или неприятный запах из кухни и других зон не поступал в ванную комнату.
О приточной вентиляционной схеме
Приточная система вентиляции для кухонь в многоэтажных домах и в частном доме не пользуется спросом и есть возможность эффективного осуществления передвижения воздуха в комнатах.
Подобную кухонную систему могут установить только в случае полного отсутствия вытяжки, предварительно проверив тяговую систему, закрывая воздуховод гипсокартонном. В противном случае работать с такой вентиляцией в частном доме не получится, а неприятные запахи будут распространяться по всему помещению. Наиболее часто, в качестве вспомогательного элемента, используется вентилятор.
Наиболее часто в качестве вспомогательного элемента в приточной вентиляционной схеме является вентилятор
Как сделать вентиляцию на кухне хорошо: дополнительные советы
Далее нами будут представлены дополнительные полезные советы по обустройству вытяжки на кухне. Данные советы разработаны на основании практических решений и представляют собой мнение опытных мастеров по установке вытяжек.
Электропроводка
Рекомендуется провести электропроводку к вытяжке заранее. Рекомендуется, чтобы розетка была чуть выше самой вытяжки. Но можно расположить розетку и ниже вытяжки, в этом случае отсутствует риск того, что розетка не станет препятствием под установку ящика над вытяжной системой. В нашем случае, мы решили перестраховаться и сделали розетку чуть ниже, чтобы точно не попасть на вытяжку и на ящик кухни над ней.
Важно! Если монтаж шкафчика поверх розетки неизбежен, то лучше выпилить в его задней стенке окошечка под розетку. Это и красивее, и эффективнее, но при этом нельзя допускать сильное пережимание провода.
Выбор типа бытовой техники
Если выбирается плоская вытяжка без воздухоотвода, то такое устройство просто монтируется на стену и подключается в сеть. Но, если все-таки выбирается более сложная конструкция, то лучше подбирать воздухоотводы с прямоугольным (квадратным) сечением. Они более презентабельны и удобно монтируются на плоскую поверхность ящиков или стены.
Выход в вентшахту
Если отверстие в вентшахту находится на противоположной стене, то придется вырезать еще одно. Поскольку отверстие вырезается в бетоне, то следует подготовиться и закрыть всю мебель и полы пленкой, в противном случае все будет покрыто бетонной пылью и крошкой. Необходимо рассчитать и определить место, где сходятся вентканалы от кухни и санузла и прорезать отверстие в кухонной стене. Далее необходимо собрать воздуховод от вытяжки до нового отверстия.
«Поворот» в сторону вентиляционного короба
После того, как воздухоотвод подведен к новому отверстию, необходимо «всунуть» его в шахту и повернуть в сторону основного вентиляционного отвода в шахте. В противном случае поток воздуха будет уходить не в шахту, а в санузел.
В данной статье мы подробно разобрали все вопросы, которые сопутствуют выбору и монтаже вентиляционной системы на кухне. Используя все наши советы, правила и рекомендации можно не только обзавестись надежной и эффективной системой вентиляции воздуха в кухне, но и сделать ее более надежной и долговечной.
Механическая или искусственная вентиляция
В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.
Расчет и главные составляющие элементы приточно–вытяжной вентиляции
Расчет приточно–вытяжной вентиляции – это первый шаг к ее установке. От него зависит, как система будет функционировать в дальнейшем. Сначала требуется определить назначение помещения (жилое, производственное, склад и т.д.), его общую площадь и максимальное количество находящихся в нем человек. Согласно этим данным и взятым из нормативных таблиц показателям кратности, производятся необходимые вычисления. После этого разрабатывается схема приточно–вытяжной вентиляции.
Схема приточно–вытяжной вентиляции может включать в себя такие составляющие:
- воздуховод – канал для распределения воздушных масс;
- вентилятор – устройство, принудительно подающее или удаляющее воздух;
- воздухозаборная решетка – ее установка гарантирует, что в систему никогда не попадет посторонний предмет или мелкое животное;
- воздухозаборники и воздухораспределители – отвечают за управление непрерывной циркуляцией воздуха и его распределением;
Принцип действия естественной вентиляции
Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.
На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:
- Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
- Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
- Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.
Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.
При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.
Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.
Разновидности вентиляционных систем
Все системы вентилирования можно разделить на несколько видов по разным критериям.
В зависимости от метода генерации давления выделяются такие системы вентиляции:
- Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.
- Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.
Схема естественной и искусственной вентиляции
Комбинированная. Наиболее часто применяемая разновидность вентиляции, сочетающая достоинства искусственной и естественной систем.
По области воздействия выделяют следующие разновидности:
- Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
- Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.
В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.
Для приточной вентиляции в стенах пробиваются воздуховоды
Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.
В зависимости от технического устройства системы выделяют:
- Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
- Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.
Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Виды схем и их различия
Подбор схемы для устройства естественной вентиляции в многоквартирном многоэтажном доме зависит от количества этажей, конструктивных особенностей и планировки здания, степени загрязнения окружающего воздуха, уровня шума конкретного района.
Важно учитывать строительные нормы и правила ‒ невозможно смонтировать индивидуальные параллельные вытяжные шахты для каждой квартиры дома, в котором более 9 этажей. В строительстве высотных зданий применяются две утверждённые схемы
Первый вариант предусматривает вывод всех вентиляционных каналов на чердак и объединение их в общий горизонтальный воздуховод, имеющий один выход с наиболее удобным расположением.
Второй вариант предполагает присоединение каждой квартиры к общему вентиляционному стояку параллельными каналами, по которым отработанный тёплый воздух удаляется посредством вертикальных воздуховодов над кровлей.
Отличие этих схем состоит в наличии или отсутствии горизонтального воздуховода на чердаке и в оснащении (отсутствии) общими воздушными стояками.
Чтобы сделать естественную вентиляцию в частном доме вытяжные шахты не используют. Исключение составляют коттеджи выше 2 этажей с подвалом. В доме создаётся естественная тяга воздушных масс от окна или двери, выходящих через печной или каминный дымоход. При отсутствии камина монтируется вытяжная труба. Она проходит горизонтально через кухню, санузел, подсобные помещения и выводится вертикально на крышу.
Как организовать работу и рассчитать систему
Необходимо рассчитать диаметр канала исходя из объема воздуха в кухне
Обустроить вентканал на кухне с возможностью сохранения естественной вентиляции при установке вытяжки удается следующим образом:
- Определяется рабочий диаметр монтируемых воздуховодов. Учитывается размер вентилятора, превышающий на 10-15 см шахтные габариты.
- Определяется производительность системы, которой достаточно для обслуживания помещения. Она вычисляется как произведение длины, ширины и высоты кухни за вычетом объема, занимаемого мебелью и другими окружающими предметами.
- Полученная цифра умножается на 6 и еще раз на 12. В результате получается искомый показатель производительности системы.
Монтаж и установка вентиляции на кухне
Перед тем, как описывать все нюансы самостоятельного монтажа вытяжной системы в кухне, рассмотрим два важных сопутствующих фактора: расчет необходимой мощности вытяжной вентиляции на кухне, а также уровень шума.
Расчёт вытяжки вентиляции на кухне
При расчете мощности следует учитывать одно важное условие – минимальное количество обновлений воздуха во всем объеме кухни должно составлять 12 раз в час. При небольшой площади кухни в 6,7 м2 с высотой потолков до 2,7 м
мощность воздухообмена должна составлять 195 м3/ч.
Важно! Мощность воздуховода берется с запасом в 30%, так как должны учитываться возможные загрязнения в вентшахте, а также длина воздуховода. Для кухни с параметрами, которые указаны выше, мощность воздухопотока может составить 254 м3/ч.
В СНиП 2-04-05-91 также указаны рекомендации для проведения расчета мощности:
- 60 м3/ч на одну конфорку электроплиты.
- 80 м3/ч на одну конфорку газовой плиты.
Таким образом для стандартной плиты в 4 конфорки требуемая мощность составляет 240 м3/ч (электроплита) и 320 м3/ч (газовая плита).
Уровень шума
Уровень до 50 дБ считается приемлемым и предельным шумом при работе вытяжки, в данном случае эквивалентом может послужить пример разговора спокойным голосом на расстоянии не более 3 м. Рекомендуемый уровень шума составляет 44–45 дБ, что соответствует громкости разговора на расстоянии 10 м.
Монтаж вентиляции на кухне своими руками
Перед тем, как приступать к монтажу необходимо выполнить разметку стены, определить путь прокладки воздухоотвода, место подвода к вентшахте и места крепления вытяжки к стене. При монтаже это поможет избежать ошибок и неточностей.
Важно! Монтаж вытяжки на кухне может нарушить общую систему вентиляции, которая предусмотрена при строительстве. Иногда рекомендуется обустройство дополнительного отверстия в вентшахту
Но данный вариант малоэффективен, так как диаметр самого сечения воздуховода не меняется. Эффективной альтернативой может стать установка подъемного антивозвратного клапана. Когда он закрыт, то функционирует естественная вентиляция, но при включении вентилятора потоками воздуха приподнимаются планки клапана и в действие вступает принудительно-вытяжная система.
Если вытяжка крепится к стенке, а встроенные крепления отсутствуют, то можно сделать крепления самостоятельно: для этого используется П-образная рама из двух уголков – в нее помещается корпус. Сама рама монтируется на стену и крепится дюбелями. Если крепление на дюбеля затрудненно, например из-за проводки рядом с вытяжкой газовой трубы, то используются длинные шпильки для крепления рамы на небольшом расстоянии от стены.
Стыки воздухоотвода, который подведен к вентшахте, необходимо «закрыть» герметиком. Если это не сделать, то мощность вытяжки упадет.
После установки вытяжка подключается к сети. Электрокабель лучше убрать в накладной вертикальный короб, а если вытяжка монтируется в момент черновой отделки, то кабель скрывается в штробах.
Электробезопасность
Риск короткого замыкания связан с тем, что в воздухе присутствует влажность, капли воды на поверхности и жир. Для обеспечения безопасной работы, все электроприборы должны надежно заземляться.
Если имеется общий контур заземления, а на кухне установлены евроразетки, то выполнение заземления не составит трудностей: провод просто подключается к заземляющей клемме. В других случаях необходимо провести отдельный заземляющий кабель к электрощиту и «одеть» его на нулевую шину.
Существующие системы принудительной вытяжки на кухне

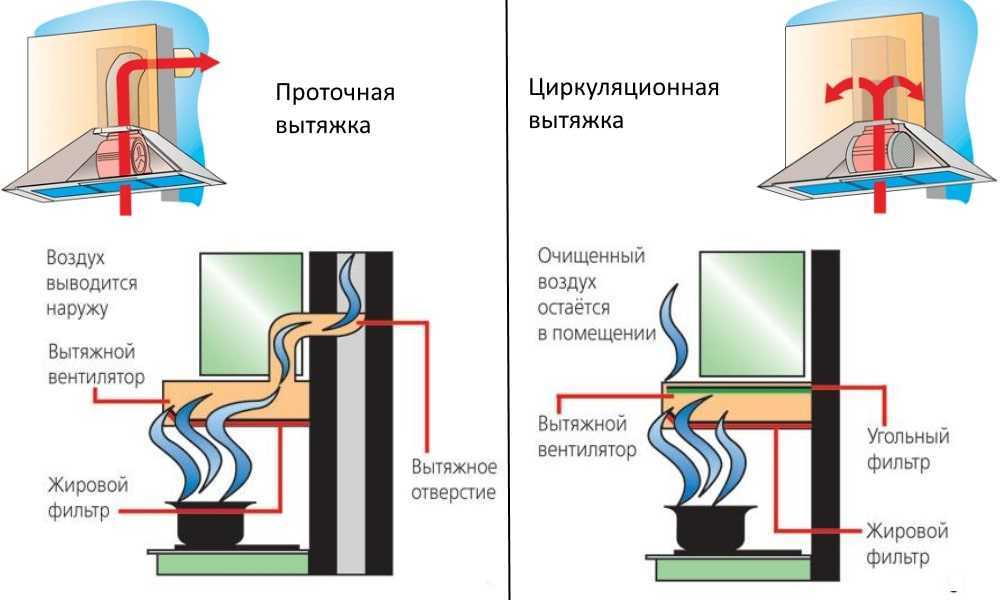

Рециркуляционная вытяжка пропускает воздух через фильтр и возвращает его обратно в помещение
Принудительная вытяжка (вентиляция) отличается от естественной большей эффективностью отведения загрязненного воздуха. По способу обработки воздушных масс представленные на рынке модели подразделяются на два вида:
- Агрегаты, оборудуемые фильтрующими элементами, пропускающими через себя выводимый на улицу воздух.
- Вытяжные устройства, работающие по принципу рециркуляции (повторного использования).
В первых образцах воздух после очистки не задерживается в помещении и выводится наружу. Модели второго типа содержат встроенные угольные фильтры, после прохождения которых очищенные массы вновь возвращаются на кухню
Для повышения эффективности работы вентиляции важно местоположение вытяжки над газовой плитой. В первую очередь это касается высоты ее удаления от плоскости нагрева
Согласно требованиям нормативов, этот показатель для газовых плит не должен быть менее 75 см. Такая удаленность обезопасит агрегат от тепловых излучений и не отразится на работе нагревательного оборудования.
Как правильно установить вытяжку на кухне
На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель – не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.
Однако, не многие знают, что при установке вытяжки следует соблюдать правила.
Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит – не меньше 35 см.
При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.
Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.
