Обзор оборудования для скважины под воду

Варианты устройства скважины

На самом деле, у домовладельцев есть не так много вариантов, а точнее три:

  1. Сделать скважину на участке своими руками – при этом стоимость работ будет минимальной. Однако, нужно учитывать техническую сложность работ, а также множество нюансов, связанных с ее обустройством. Кроме того, необходимо иметь бурильное оборудование – а для этого его придется либо покупать, либо делать самостоятельно. Что также требует либо финансовых затрат, либо определенных технических умений.
  2. Заказать работы у многочисленных бригад, которые делают скважины на воду. В этом случае, самостоятельно не придется ничего делать. Да и стоимость работ у таких подрядчиков, обычно на порядок ниже, чем если заказывать в большой организации. Однако, есть здесь и минусы – к сожалению компетентность сотрудников может оказаться не очень. А как следствие качество скважины будет неудовлетворительным. Тем более, открытым остается вопрос гарантии на проделанные работы.
  3. Заключить договор на изготовление скважины для воды со специализированной фирмой. Сравнивая, сколько стоит пробурить скважину на даче – это будет, пожалуй, самый дорогой вариант. Но во многих случаях полностью оправданный. Ведь в таких организациях обычно работают профессионалы с большим опытом бурильных работ. Поэтому вероятность ошибок сведена к минимуму. Кроме того, по оговору, фирма может осуществлять гарантийное обслуживание. Также есть вариант проведения комплексных работ по бурению и обустройству под ключ.

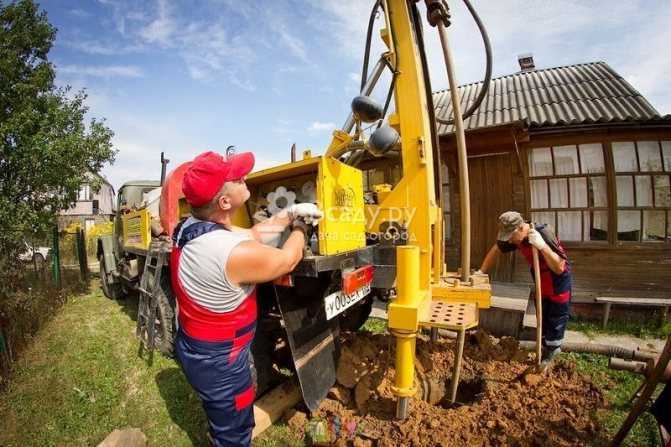

Тяжелая техника

Естественно, что выбор в каждом конкретном случае – это личное дело каждого. И на него влияет множество факторов, где стоимость бурения скважины, занимает не последнее место. Если делается неглубокий источник, например, на песок или абиссинский колодец, который к тому же не требует обустройства – возможно, будет вполне оправданно самостоятельное проведение работ. Особенно, если есть возможность привлечь опытного помощника.

Но, когда требуется бурение скважины на питьевую воду артезианского типа – стоит задуматься о привлечении профессионалов. Ведь нужно пройти порядка 200 метров глубины. А на пути будут встречаться плывуны, известняковые пласты и другие трудности. Поэтому без соответствующего опыта, лучше не браться за такие работы.

Советы перед началом работы

Чтобы подойти к технологии бурения под скважину разумно и без плачевных последствий, следует обратить внимание на несколько важных нюансов. Интенсивность

При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами

Интенсивность. При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами.

Глубина. При самостоятельном бурении на равнине в России критической глубиной считается двадцать метров. Если вы хотите пробурить глубже, поинтересуйтесь у специалистов, сколько стоит такая работа, и будете приятно удивлены, так как самостоятельное бурение глубокой скважины обойдется значительно дороже.

Срок использования. Период эксплуатации любой скважины сильно зависит от того, как часто и сколько воды будет из нее браться. Если рационально пользоваться песчаной скважиной, она может прослужить и 15 лет, а артезианская зачахнет уже лет через пять, если бесконтрольно качать из нее воду.

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

  • трубчатый теплообменник, который напрямую подключен к отопительному котлу;
  • электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Основные статьи расходов

При расчете стоимости работ, нужно учитывать тот факт, что бурение оценивается за метр скважины. Однако точно сказать, сколько метров потребуется для достижения питьевой воды на начальном этапе не получится. Поэтому нужно быть готовым к тому, что окончательная стоимость станет известна лишь по факту окончания всех работ.

Кроме того, на то, сколько стоит вырыть скважину влияет:

  • удаленность участка от города – от этого будут зависеть транспортные расходы;
  • метод бурения – естественно, что когда есть возможность пробурить скважину под воду с использованием компактных установок, работы обойдутся дешевле. А вот привлечение тяжелой техники может повысить конечную стоимость;
  • обустройство – если заказчика устраивает просто отверстие в земле без обсадных колонн, тогда цена будет около 1000 рублей за один метр. Если же делается обсадка, цена возрастает;
  • также стоит учитывать стоимость расходных материалов для работ, например бурильных наконечников, электроэнергии и т.д.;

Готовая скважина под воду требует промывки, иначе ей попросту не получится пользоваться. Это также должно делаться при помощи специального оборудования.

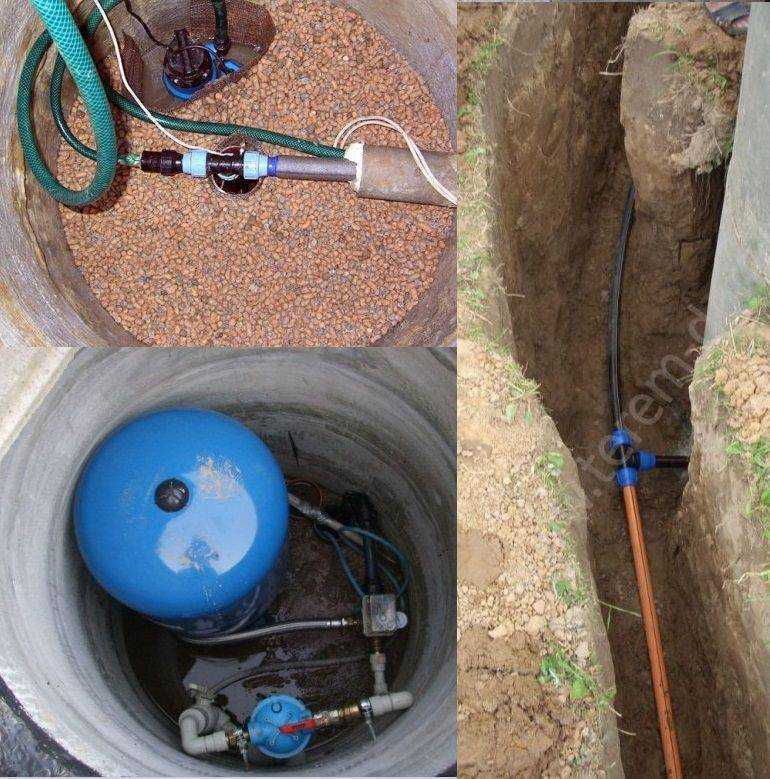

Кессон

Взять технику в аренду

Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.

Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.

Бурение шнековым способом

Применяется в легких и рыхлых песчаных грунтах. Скальные и сыпучие горные породы не поддаются этому способу бурения. Рабочий орган состоит из металлического стержня, обвитого лентой в виде спирали — шнека. Лопасти служат для выноса разрушенной почвы на устье скважины. С одного торца бур оснащается стальными или твердосплавными резцами, с другого — устройством для присоединения следующей шнековой секции.

Преимущества способа:

  • принцип действия знаком широкому кругу дачников, использование шнековой установки не вызывает затруднений;
  • минимальное количество извлечений снаряда способствует ускорению строительства водозабора;
  • низкая себестоимость проходки 1 м выработки;
  • возможность бурения в стесненных условиях малого участка.

Других недостатков шнековый способ не имеет, если не использовать метод в несвойственных для него горных породах.

Правовая информация об обустройстве скважин

Согласно законодательству РФ, подземные водные ресурсы относятся к полезным ископаемым. Их использование регулируется законом № 2395-1 от 21.02.1992 г. «О недрах».

Чтобы не вникать в законодательные нормы, коротко отметим, что для личных нужд можно использовать воду из водоносных горизонтов, залегающих не ниже 100 м (стандартизированная глубина залегания артезианских вод). На деле, артезианский водоносный слой может находится и на глубине 40 м, и забор воды из него должен быть защищен лицензией и облагается высокими налогами.


Бурение и обустройство скважины на даче рекомендуется доверить специалистам

При обустройстве скважины в частном доме запрещено:

  • пользоваться водоносным горизонтом, если он является источником централизованного водоснабжения;
  • отбирать более 100 кубометров воды в сутки (при обустройстве скважины рассчитанной на несколько объектов используются нормы из СП 30.13330.2012, такие работы проводятся после проверки госнадзором, а добыча воды должна быть лицензирована);
  • продавать ее, или использовать для любой коммерческой деятельности;
  • обустраивать сопутствующие подземные сооружения глубже 5 м.

Как заменить насос при обустройстве скважины (видео)

Погружные насосы

Задачей погружного насосного оборудования является подъем и подача воды из скважины в домовладение. Основное отличие скважинных насосов заключается в их форме. Скважинные агрегаты обладают цилиндрической формой и могут быть изготовлены под разные диаметры. При выборе нужно ориентироваться на следующие параметры:

  • показатели диаметра обсадной трубы;
  • показатели глубины скважины;
  • показатели уровня воды;
  • качественные характеристики воды.

В результате учёта этих данных источника водоснабжения есть прекрасная возможность самостоятельно выбрать модель насоса с требуемыми техническими характеристиками.

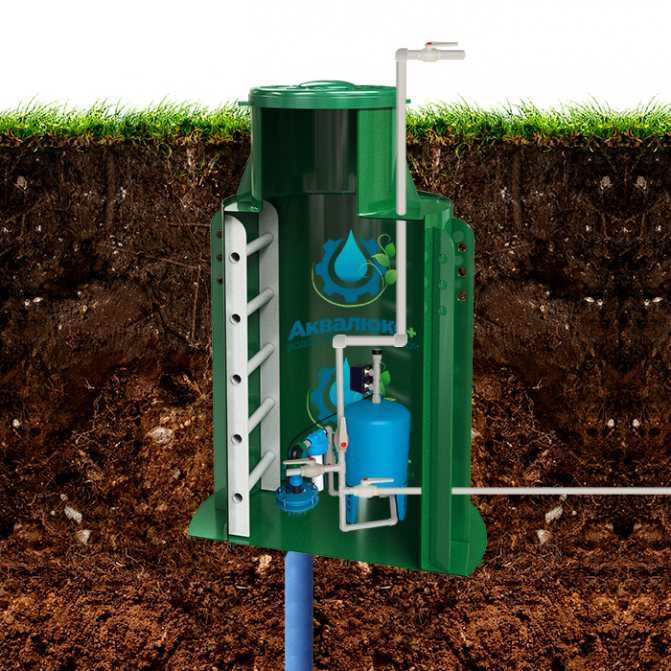

Виды кессонов

Такое оборудование представляет собой утепленный вариант водонепроницаемой емкости для установки насоса, запорной арматуры, измерительных приборов, фильтров и автоматики. На сегодняшний день известно несколько видов кессона, которые различаются внешним видом и материалом изготовления, а также позволяют самостоятельно оборудовать практически любой вид скважины. Наиболее бюджетный вариант – это бочки, но такое оборудование является не достаточно долговечным и удобным в эксплуатации.

Вид Достоинства Недостатки
Пластиковая конструкция Повышенная теплоизоляция и гидроизоляция, длительная эксплуатация, доступная стоимость, незначительный вес, возможность самостоятельно осуществить установку Недостаточный уровень жесткости, что часто становится причиной деформации и выхода из строя
Стальная конструкция Возможность подобрать конструкцию удобной формы, изготавливается из металлических листов толщиной 4 мм Нуждается в антикоррозийном двухстороннем покрытии
Железобетонная конструкция Достаточные показатели прочности и хорошая долговечность Высокая гигроскопичность, необходимость использования спецтехники при монтаже, низкие теплоизоляционные свойства

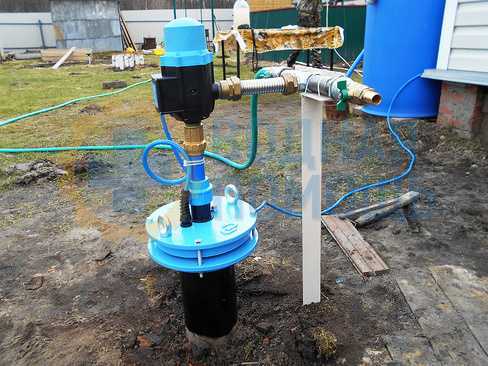

Оголовок скважины: назначение и виды

Скважинный оголовок – это не только элемент, позволяющий осуществляющее благоустройство участка и облагородить ландшафт, но и оборудование, выполняющее функции защиты:

  • предотвращение попадания в скважинную воду талой воды;
  • предотвращение попадания грунта и насекомых в обсадную трубу;
  • снижение риска вымораживания скважины;
  • фиксация троса насоса и питающего кабеля;
  • минимизация писка хищения оборудования.

Чаще всего при обустройстве используются заводские конструкции, которые могут быть изготовлены как из пластика, так и металла. Обязательными условиями монтажа оголовка является подготовка обсадной трубы, использование для оснащения трубы фланца, фиксация троса насосного оборудования, установка насосного агрегата и крышки

Важно отметить, что теплоизоляция скважинного оголовка посредством кессона считается на сегодняшний день самым оптимальным и надежным вариантом

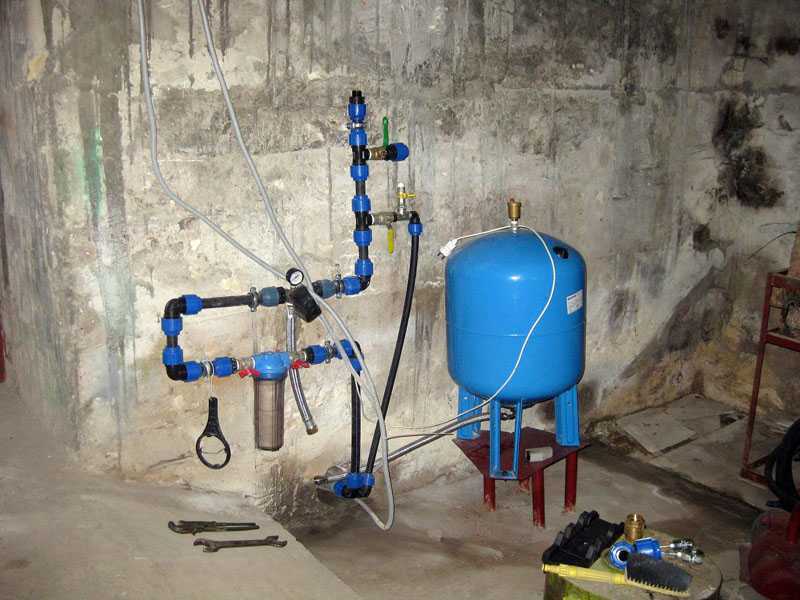

Гидроаккумулятор

Гидроаккумуляторы или мембранные баки являются незаменимой частью системы автономного водоснабжения и призваны поддерживать постоянные показатели давления во всей системе , а также регулировать функционирование насоса посредством реле. Способ установки позволяет подразделять такое оборудование на горизонтальный и вертикальный вариант. Вертикальный тип оборудован специальной клапанной системой удаления воздуха, а в горизонтальном баке с этой целью используется сливной кран. Также существует разделение на баки пневматического накопления:

  • мембранный;
  • баллонный;
  • поршневой.

Способ типовых трасс

В первом случае используется регулярность естественного отклонения на необходимом участке работы. Бурение планируют на профилях, сооруженных заранее по собранной информации о естественном отклонении скважин. Такой метод целесообразно применять на хорошо изученной местности, к тому же, кривизна забоя не нуждается в контроле – необходимо лишь приноровиться к прохождению естественного отклонения.

Отрицательной стороной способа считается увеличение затрат на строительство конструкции из-за повышения объема бурения. По ранее подготовленным скважинам на каждом участке выделяют места наибольшей интенсивности отклонения, а по полученной информации составляют профили.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

  • Механическое;
  • Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

  • Ударно-вращательный метод;
  • Ударный;
  • Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

  1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
  2. Лопатой выкапывают небольшое углубление для бура.
  3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
  4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
  5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

  • Прочный канат;
  • Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
  • Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

  1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
  2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
  3. К верхней части стакана крепят трос.
  4. Регулируя трос, стакан быстро отпускают на место пробоя.
  5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Что следует учитывать при обустройстве скважины на даче своими руками

Создание скважины любого типа на воду предполагает соблюдение целого ряда правил и требований:

нужно определиться с целями обустройства скважины и предполагаемым использованием получаемой воды;
важно учитывать тип грунта на участке создания скважины, а также глубину залегания водоносного слоя;
требуется подбирать оптимальные конструктивные элементы, представленные только качественным оборудованием.

Для создания скважины используются бур или бурильная установка, совковая и штыковая лопаты, бечевка и ведра, кирка, веревочная лестница, трубы и бетонные кольца, отвес и тренога, а также специальные агрегаты. От того, насколько правильно будет подобрано оборудование, напрямую зависит качество водоснабжения и долговечность всей системы.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж. Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки». К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче. В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы. Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки. Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого. Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа. Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата. Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции. Выбирайте профиль так, чтобы его габариты превышали размеры стойки

Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с. После того, как ручная буровая установка собрана, подсоединяем напор воды

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Виды скважин по типу грунта и глубине бурения

В большинстве регионов западной части РФ под указанные требования попадают песочные водоносные горизонты верхнего залегания. Поэтому скважина для воды до этого слоя так и называется: скважина на песок.

Использование артезианской воды требует получения специального разрешения в местном отделении Министерства водных ресурсов. В отличие от верхних водоносных горизонтов вода в артезианском известняковом слое находится под давлением и поступает наверх самотеком. Бурение и обустройство артезианской скважины на воду могут выполнять только организации со специальной лицензией.


Виды скважин от глубины залегания водоносных слоев

В песчаных и рыхлых слоях используются фильтр. Он должен задерживать грунтовую породу и не дать размыть грунт вокруг места забора воды. Фильтр представляет собой отрезок обсадной трубы с множеством просверленных отверстий, закрытых мелкой сеткой. Если водоносный горизонт достаточно прочный, и в насос не попадают механические примеси — можно обойтись и без него.

Бурение с промывкой скважины

Мастера давно применяют способ бурения, при котором забой очищается намного быстрее. Он заключается в том, что в скважину с обсадной трубой периодически по мере продвижения вглубь подают под напором воду. Рыхлый грунт размывается и вытекает на поверхность.

Промывка скважины после бурения.

Технологию усовершенствовали и создали современные бурильные агрегаты. Даже самыми простыми из них бурят скважины на глубину более 35 м. Скорость тоже превышает возможности агрегатов других типов – 10-12 м/ч.

Оборудование состоит из таких основных узлов:

  • штанги с инструментом для бурения;
  • привод – электрический или другого типа;
  • механизм для передачи поступательного и вращательного движения;
  • помпа для закачивания воды.

Особый узел для передачи движущего момента от привода на бур – вертлюг. К его подвижной части прикрепляют буровую штангу. Специальный патрубок служит для подсоединения помпы, которая подает раствор для промывки. Он проходит через это устройство и дальше по буровой штанге в скважину. Такой способ промывки называют прямым. Грязь поднимается по скважине и вытекает.

Промывка обратным способом более эффективная. Раствор подается помпой прямо в устье скважины. Затем содержимое откачивается насосом. Водоносный пласт вскрывается при таком методе лучше, дебит воды больше. Сама технология трудоемкая и сложная.
