Как сделать вытяжку в частном доме своими руками, выход через стену

Вентиляция на кухне в частном доме через стену. Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Преимущества и недостатки естественной вентиляции

Правильно спроектированная и смонтированная естественная приточно-вытяжная вентиляция поддерживает оптимальные условия воздухообмена для жизнедеятельности человека, способствует сохранению его работоспособности и крепкого иммунитета.

Преимущества естественной вентиляции:

Не требует использования сложного технологического оборудования и подключения к источнику энергии.
Не нуждается в регулярном обслуживании и ремонте на протяжении длительного срока эксплуатации.
Не создаёт постороннего шума и вибрации.
Возможно сочетание с техникой для ионизации, кондиционирования, подогрева, осушения либо увлажнения воздуха.
Отсутствуют расходы на электроэнергию.

К недостаткам относятся: низкая интенсивность воздухообменного процесса; отсутствие возможности регулировки системы; недостаточная скорость воздушных масс приводит к образованию конденсата и плесневых грибков. Максимальная эффективность естественной вентиляции обеспечивается только в холодное время года и в ветреную погоду.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:

Неорганизованная вентиляция
Организованная вентиляция
Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.

Организованная естественная вентиляция

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную

Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом

Виды схем и их различия

Подбор схемы для устройства естественной вентиляции в многоквартирном многоэтажном доме зависит от количества этажей, конструктивных особенностей и планировки здания, степени загрязнения окружающего воздуха, уровня шума конкретного района.

Важно учитывать строительные нормы и правила ‒ невозможно смонтировать индивидуальные параллельные вытяжные шахты для каждой квартиры дома, в котором более 9 этажей. В строительстве высотных зданий применяются две утверждённые схемы

Первый вариант предусматривает вывод всех вентиляционных каналов на чердак и объединение их в общий горизонтальный воздуховод, имеющий один выход с наиболее удобным расположением.

Второй вариант предполагает присоединение каждой квартиры к общему вентиляционному стояку параллельными каналами, по которым отработанный тёплый воздух удаляется посредством вертикальных воздуховодов над кровлей.

Отличие этих схем состоит в наличии или отсутствии горизонтального воздуховода на чердаке и в оснащении (отсутствии) общими воздушными стояками.

Чтобы сделать естественную вентиляцию в частном доме вытяжные шахты не используют. Исключение составляют коттеджи выше 2 этажей с подвалом. В доме создаётся естественная тяга воздушных масс от окна или двери, выходящих через печной или каминный дымоход. При отсутствии камина монтируется вытяжная труба. Она проходит горизонтально через кухню, санузел, подсобные помещения и выводится вертикально на крышу.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Как рассчитать вытяжку через стену

Расчет воздухообмена для разных помещений

Самый простой расчет фильтровентиляции частного дома сводится к определению производительности электрооборудования, необходимого для обеспечения воздухообмена. Для этого можно применить метод кратности. Суть его заключается в том, что для каждого типа помещения объем массы воздуха должен быть заменен определенное количество раз в единицу времени (один час). Мощность электровентилятора также исчисляется возможностью выкачать определенный объем в течение часа. Поэтому для расчета производительности применяют формулу M=n x V, где:

M – рассчитываемая мощность вентилятора;
n – кратность смены объема воздуха внутреннего пространства (для каждого типа помещения она своя и регламентирована стандартами);
V – кубатура конкретной комнаты.

Все эти расчеты актуальны для любого типа электрического вытяжного оборудования:

модели осевой конструкции;
вентиляторы центробежного действия;
внутриканально устанавливаемые аппараты.

Кроме базовых устройств, стандартная приточно-вытяжная схема может содержать приточные клапаны, обратные клапаны, трубы круглого и прямоугольного сечения, декоративные и защитные решетки, москитные сетки.

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

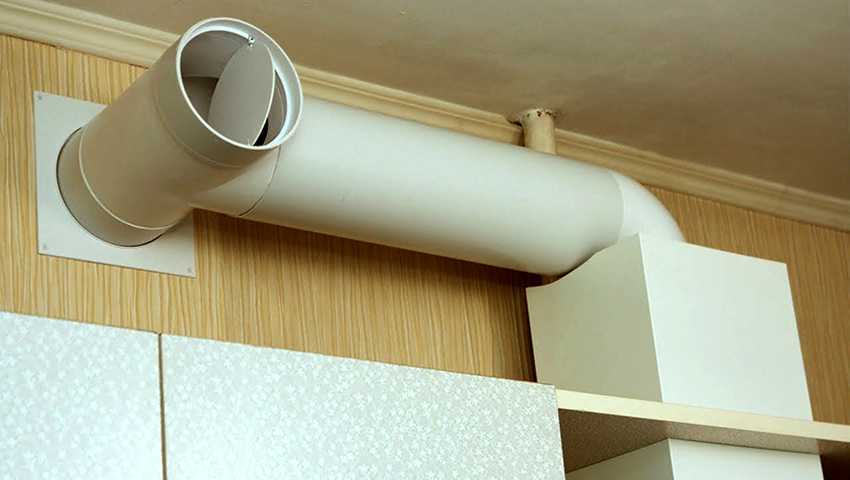

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

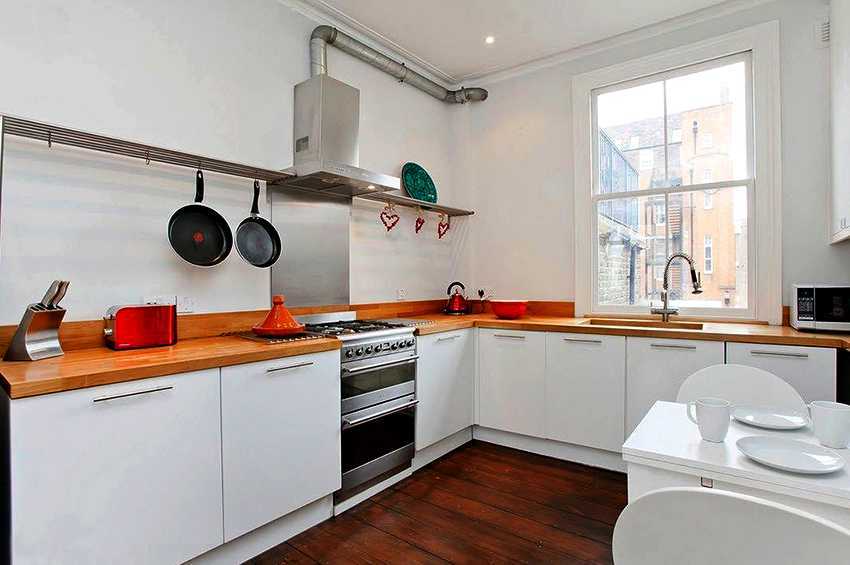

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Какие ошибки могут быть допущены

Естественная вентиляция своими руками создается довольно просто, однако в процессе этой работы нужно учитывать множество нюансов, о которых многие люди просто не знают. Именно поэтому они могут допускать серьезные и существенные ошибки, которые ведут к тому, что эта инженерная коммуникация не является эффективной, поэтому пользоваться ею будет не очень легко и приятно. К этим ошибкам относится:

Неправильное расположение вентиляционных отверстий, которые могут быть сделаны либо слишком низко, либо чересчур высоко;
Отсутствие вентиляционных элементов на втором этаже дома, поскольку многие люди думают, что для эффективной системы достаточно предусмотреть ее компоненты только на первом этаже;
Неправильно созданный скат крыши, в результате чего через выходную трубу поступает холодный воздух с улицы, а отработанный не может выйти;
Отсутствие естественной вентиляции в ванной комнате, которая является замкнутым помещением, что ведет к образованию в ней плесени или грибков.

Все вышеперечисленные ошибки являются довольно распространенными, а при этом могут привести к тому, что будет получена система, которая просто не сможет справляться со своими задачами

Поэтому важно подходить к созданию естественной вентиляции обдуманно и серьезно

Как рассчитать вытяжка в стену в частном доме

Расчет воздухообмена для разных помещений

M – рассчитываемая мощность вентилятора;
n – кратность смены объема воздуха внутреннего пространства (для каждого типа помещения она своя и регламентирована стандартами);
V – кубатура конкретной комнаты.

Все эти расчеты актуальны для любого типа электрического вытяжного оборудования:

модели осевой конструкции;
вентиляторы центробежного действия;
внутриканально устанавливаемые аппараты.

Какие бывают пластиковые трубы для вентиляции: обзор размеров и цен

Продолжительное время российский рынок климатического оборудования развивается бурными темпами. Причина кроется в массовом строительстве и реконструкции объектов недвижимости. На завершающем этапе встает вопрос создания микроклимата. Пластиковые трубы для вентиляции, пожалуй, самые востребованные. Они легко собираются и быстро устанавливаются. Подходят для бытовой вытяжки и для устройства вентиляции любого типа помещений.

Преимущества и недостатки использования пластиковых труб для вентиляции

Основное достоинство в том, что через пластиковые трубы проходит большое количество воздуха. Внутренний диаметр больше, чем у асбестоцементных или канализационных типов. Пластиковые трубы для вентиляции быстро и без проблем собираются в систему любой сложности. С ними удобно и легко работать.

Преимущества

Высокий КПД;
Небольшой вес;
Имеют эстетичный вид;
Отличная тепло-шумоизоляция;
Не выделяют в окружающую среду вредных компонентов;

Нет проблем с выбором частей для соединения между трубами. Специально под данные модели налажено производство вентиляторов. Особенно незаменим пластик, когда по проекту предполагается много изгибов. Материал не вызывает статического сопротивления движению воздуха в системе.

Абсолютно не подвергается коррозии, что делает выгодным монтаж пластиковых воздуховодов. При разрезании не возникает шероховатостей, как, например, на металлических изделиях. Если появляется необходимость, конструкция из пластиковых труб легко разбирается и снова устанавливается в обновленном варианте.

Обработка антистатическим составом не позволяет пыли оседать на его внутренних стенах. В результате, гарантируется выполнение редкой прочистки самой системы вентиляции. Появляется ощутимая экономия на сервисном обслуживании.

Недостатки

Основной и существенный минус: при высоких температурах материал начинает плавиться;
Когда пластиковая труба идет по верху цокольного этажа, на трубе и потолке образуется конденсат;
Материал подлежит обязательному утеплению. Если зимой не утеплять, трубы покрываются инеем;
Изделия из пластика представляют класс более хрупких изделий, чем другие типы материалов, предназначенных для прокладывания воздуховодов.

Резюме

Из всех представленных материалов самый дешевый – полипропилен. Стоимость готового изделия из полиэтилена, поливинилхлорида, и фторопласта заметно выше. В целом, благодаря своим техническим характеристикам, пластиковые воздуховоды пользуются большой популярностью, оставляя позади металлические виды конструкций.

Размеры и цены труб

Размеры

Размер пластиковых труб, применяемых для обустройства вентиляции, выполняются в двух основных формах:

Прямоугольные воздуховоды: 11 х 5,5 см; 12 х 6 см; 20,4 х 6 см;

Максимальная длина изделия – 2 метра. Производители не выпускают 4-х метровые заготовки для вентиляции. Приходится использовать соединители. В соответствии с ГОСТом, воздуховоды чаще всего производят с размерами внутреннего сечения 100 мм, 150 мм, 200 мм. Цена на пластик составляет приблизительно 320 рублей, двухметровая 125 мм стоит от 400 рублей. Это средняя стоимость прямоугольных и круглых воздуховодов. Товар не является дефицитом, купить можно в любом строительном супермаркете;
