Две фазы в розетках: 4 типовых причины

Опасные способы определения: цветовая маркировка и «контрольная лампа»

Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов. Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.

Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:

патрон;
обычную лампочку;
два полуметровых многожильных провода.

«Контролька» делается следующим способом:

Провода подсоединяются к патрону.
В патрон закручивается лампа.

Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.

Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

Низкая надежность электрического контакта.
Влияние высших гармоник.
Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
Пластичность материала требует регулярного подтягивания соединений.
Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает

Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.

Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

Микроволновые, индукционные, а также дуговые электропечи.
Светодиодные и газоразрядные источники света.
Все устройства с импульсными БП.
Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения

В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Обрыв ноля на входе

Если во входящем кабеле провод ноля отсоединится, в квартире погаснет свет, остановятся электроприборы. Проверка индикатором покажет на каждом контакте розетки присутствие фазы. Встает классический вопрос: «Кто виноват и что делать?».

Легко прояснить ситуацию помогает мультиметр. Если замерить разность напряжения между двумя фазами, прибор покажет нулевое значение. Понятно, что это одна и та же фаза. Достаточно выключить светильники и отсоединить от розеток приборы и вторая фаза в розетке пропадет, ведь линии подачи напряжения и ноля не имеют иных точек соединения.

Нужно восстановить входящую линию ноля. Возможно, провод просто отсоединился от шины. С этой проблемой можно справиться даже в домашних условиях. Обесточьте квартиру, разомкнув вход фазы, проверьте отсутствие напряжения. Вставьте нулевой повод в клемму и затяните винт.

Произошло перенапряжение

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт). Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии. Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Нужно быстро отключить электроснабжение квартиры
выключить из розеток все бытовые приборы
перевести все выключатели в положение отключено.
Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Вариант 3. Обрыв нулевого проводника с замыканием на фазу

Это – частный случай второго варианта, в розетке тоже будут определяться индикатором «две фазы». При отключении всех электроприборов вторая «фаза» не пропадает. Теоретически в соединительной коробке такое произойти не может и обычно случается при сверлении стен и забивании гвоздей. При попадании в двухжильный провод, называемый «лапшой», сверло может его деформировать так, что оборванный нулевой проводник приплавится или просто прикоснется к фазному. Иногда гвозди или дюбели, попадая точно между проводами «лапши», устраивают короткое замыкание. Отгорает или переламывается нулевой проводник, а гвоздь обеспечивает контакт оставшейся его части с фазным проводником. Поиск таких неисправностей целесообразно начать с касания индикатором всех металлических крепежных элементов в стенах. Если на каком-то из них обнаружится фаза – «копайте здесь». Во всем остальном поиск повреждения ничем не отличается от варианта №2.

Что говорит ПУЭ и другие нормативные документы?

Как ни странно, но в ПУЭ по поводу места расположения фазы и нуля в розетке абсолютно ничего не говорится. Этот нормативный документ никак не регламентирует вопрос. Однако существует другой документ, на который некоторые электрики ссылаются, как на доказательство того, что фаза должна быть расположена справа. Этот ГОСТ 7396.1-89. В нем есть таблица под названием «Группа В, стандарты, утвержденные Британским институтом стандартов (BSI) и применяемые в следующих странах: Великобритания, Индия, Пакистан, ЮАР и некоторые другие страны» (приводим картинку ниже).

Здесь в таблице указывается, что фазный контакт должен быть справа, а нулевой слева. Однако, хотя этот стандарт принят еще в СССР, современная Россия по нему не живет. У нас сейчас действует более поздний ГОСТ Р 51322.1-99. Прежний же ГОСТ действителен для других стран, поэтому ссылаться на него бессмысленно.

Особенности поиска и локализации места неисправности

Используемая измерительная техника и пробники

Электропроводка не имеет движущихся элементов. Поэтому наиболее достоверные данные о ее состоянии могут быть получены только приборными методами.

Контроль сети и поиск места неисправности осуществляют отверткой-индикатором и тестером. Отвертка позволяет отличить фазный провод от провода с нулевым потенциалом и проверить наличие линейного напряжения на фазном проводе. При касании жалом исправного фазного провода при условии того, что один из пальцев лежит на контакте рукоятки, загорается оранжевая неоновая лампочка, рисунок 4. Для контроля напряжения касание производят в любой удобной точке, например, на контактах выключателя.

Рис. 4. Проверка фазы индикаторной отверткой

Тестер позволяет определить фактическую величину сетевого напряжения. Для измерения щупами одновременно касаются оголенных частей фазного и нулевого провода. Показания при измерениях фазных напряжений должны составлять 220 В или же отличаться от него не более чем на 5 — 10 В.

Приемы поиска места обрыва

Восстановление нормального функционирования электропроводки начинается с локализации места неисправности и выявление ее причины. Для трехфазной и однофазной сети процедуры одинаковы. Их осуществляют методом исключения заведомо исправных частей контролем наличия фазы. Затем производят разбиение потенциально неисправной области сети на более мелкие части, каждую из которых проверяют отдельно.

Большую помощь на первом этапе поиска оказывает то, что так называемые верхний (на люстры и прочие потолочные устройства освещения) и нижний (розетки) квартирные вводы проводки выполняют от разных фаз. Поэтому неработающий верхний свет при функционирующем телевизоре сразу же свидетельствует об исправности фазы для организации нижнего ввода.

При проверках используют индикаторную отвертку и тестер

При контроле верхнего света для доступа к контактам следует вывернуть лампочку и соблюдать определенную осторожность. В данном случае велики риски короткого замыкания контактов патрона жалом отвертки или наконечниками проводов тестера

Локализация места неисправности

Основное средство локализации места обрыва цепи — последовательный контроль ее компонентов. Учитывается, что цепь протекания электрического тока всегда содержит 2 провода.

При шлейфовом соединении проверки начинают от самого дальнего из них и производят по направлению к распаечной коробке. Для случаев прямого подключения потребителя к проводке без шлейфа можно сразу переходить к контролю распаечной коробки с проверкой фазных и нулевых проводников.

При проверке фазных проводов широко используют визуальный осмотр отдельных компонентов цепи. Неисправность часто проявляется в виде копоти и следов оплавления пластикового корпуса или полимерной изоляции, рисунок 5.

Рис. 5. Внутреннее повреждение выключателя

Для выявления пропадания нуля, например, в розетке, при исправной фазе достаточно подключить лампочку, которая не будет светиться.

Нормальное распределение потенциалов в розетках

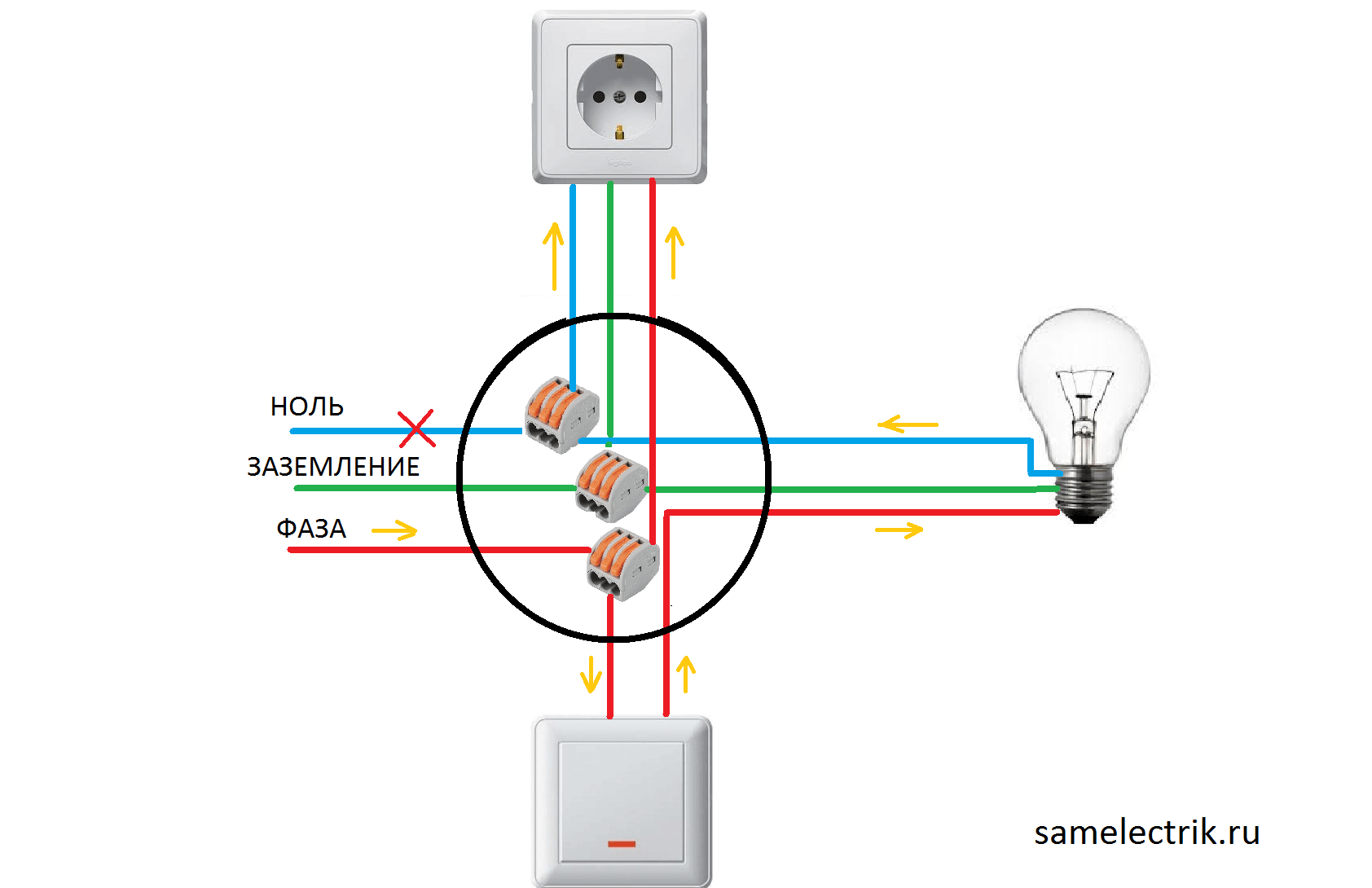

Прежде чем разобраться в том, почему в розетках сразу две фазы, следует знать, что в квартиру по линии электропроводки подводится пара питающих жил, одна из которых называется фазной, а вторая – нулевой. Потенциал 220 Вольт действует только на одной из клемм розеток, а на второй он равен нулю. Убедиться в этом можно, если воспользоваться обычной индикаторной отверткой.

Наличие двух потенциалов (фазного и нулевого) – обязательное условие работы любой системы электроснабжения.

Если в розетке нет одной фазы или по какой-то причине пропал ноль – не удастся получить и разности их значений (220-0=220 Вольт), называемой напряжением. Поэтому если пропал ноль в розетках, и как его найти неизвестно – перед началом поисков следует ознакомиться с принципом формирования потенциалов. Намного сложнее ситуация, когда вместо нуля на второй клемме появляется еще одна фаза. Для устранения этой неисправности потребуется разобраться в причинах ее возникновения.

Индикаторная отвертка светится на заземлении

Причиной того, что индикатор показывает фазу на заземлении чаще всего является его отсутствие. При монтаже электропроводки прокладывается заземляющий проводник, подключается к розеткам и электрощитку, но сам щиток не присоединяется к контуру заземления.

Возможна так же ситуация, что сам контур оборван или находится в сухой почве. В этом случае отвёртка показывает наведённое напряжение.

Ещё одной причиной этого явления может быть короткое замыкание между фазным проводом и заземлёнными элементами конструкции или заземляющим проводом с последующим отгоранием проводника, соединяющего щиток с деталями контура, находящимися в земле.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления. Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

Розетки в комнатах;
Освещение в комнатах и коридоре;
Бойлер;
Электродуховку (не менее 16А);
Освещение в ванной, туалете, на кухне:
Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

безопасно прозвонкой — на полностью обесточенной электропроводке;
под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

залипания контакта выключателя;
отключения не того участка цепи;
наличия «хомутов» в схеме;
других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Это интересно: Изменение расположения концевой опоры ЛЭП: читаем суть

УЗО или ДИФФ с защитой от обрыва нуля

Уважаемые форумчани подскажите Пожалуста. Меняю проводку в своей квартире. Возник вопрос как защитить себя от обрыва нулевого проводника? Говорят что есть такие УЗО или дифференциальные автоматы которые имеют защиту от обрыва нуля. Если есть такие то подскажите какой фирмы лучше установить и какая точная у них маркировка. Или может быть есть какой либо другой способ защиты?

Я брал себе в 2 квартиры вот это, только модель постарше: ” > . Работает весьма неплохо, порог кажется 185-255 В, время задержки 3 мин. Одну квартиру мне спасло, в районе много апаратуры погорело, а у нас – ниче, тьфу 3 раза.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 5 видов защиты oт:

дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В).

Время срабатывания великовато – 0.5 сек, а в реале – кто знает.

имейте ввиду, что любые УЗО-диффы со встроенной защитой от перенапряжения не включаются автоматически, в отличие от реле. В вашем холодильнике продукты имеют шансы протухнуть в ваше отсутствие, а рыбки в аквариуме починут смертью храбрых.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 5 видов защиты oт: дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В).

Скажите а есть ли что то подобное у других фирм производителей таких как АВВ, Legrand, Schneider Electric и тгд.

не думаю что эти фирмы опустятся до такого уровня.

Я имею введу что существует ли у других фирм производителей УЗО или дифференциальный автомат именно С ЗАЩИТОЙ ОТ ОБРЫВА НУЛЯ. Или эту проблему они решают с помощью других каких либо устройств, если да то каких именно ?

Просто нормально обслуживают сеть.

Скорее, у них рынка просто нет на такие устройства

У большинства фирм есть реле контроля напряжения, асимметрии фаз.

Во-первых, не от 5, а от 3х. 2 последних – вычеркиваем. Во-вторых, при обрыве нуля АД не спасает и от первых 3х, поскольку его электроника перестает работать. В данном случае, как мне видится, нужно реле напряжения+ ДИФ. Не электронный.

Извиняюсь, неправильно сформулировал. Первые 2 защиты будут работать, поскольку они зависят от ВА-47, который полностью механический, 3-я нет, поскольку эта защита возложена на электронный блок.

Не совсем уверен в праильности сказанного: При обрвые нуля перестанет работать УЗО – это факт. Но. Варистор работать не перестанет. Более того – он то как раз и сработает (при превышении 265В), сбросив свое сопротивление к нулю (его Uc=265В). Через него – ток КЗ и. электромеханика автомата. Все работает

конечно не перестает. Его там просто нет. Не увидел его в описании. Тем более, никто, даже шизанутый ИЭК, не будет ставить одноразовую защиту в свои устройства. Еще одним косвенным признаком этого служит отсутствие графиков, иллюстрирующих скорость срабатывания ДИФа при превышении пороговых напряжений. Лежит у меня один 12, разбирать не хочу. Да мне и не нужно, поскольку в инструкции, приложенной к нему, этот вид защиты (защита о перенапряжения) не упомянут.

Шо за квиточек, Вам додалы? Она (защита) там- есть! Подайте на него напряжение и увидите. Но, этот параметр – не сертифицирован. И напряжения отключения плавает прилично. Т.е., де факто- есть, де юре – нет! Смысл – зачем платить больше? 2ТС не подходит ИЭК (по религиозным соображениям?) , ставьте -реле напряжения + контактор. Ссылка- во втором посту темы.

Есть такое устройство, вот: ” >

Вы не думайте, в своем посте:

я не собственные соображения наприсал, а скопировал с сайта ИЭК . И защита эта – не одноразовая, посокольку варистор класса D замечательно себя чувствует под током 5 кА в течение, как минимум, 28 мкс, после чего эм расцепитель АВ должен его освободить от этой посильной ноши.

И почему ИЭК “шизанутый” (сумашедший, как я понимаю ) – что ОНИ Вам плохого сделали? Обидели чем-то?

{SOURCE}

Две фазы в половине комнат

Случай, когда в розетке две фазы иногда возникает для нескольких помещений одновременно. Это объясняется последовательным способом подключения распределительных короб помещений.

Напрашивается вариант вскрыть все коробки, чтобы проверить исправность соединений. Такой вариант сложен, займет много времени, поскольку контакт может быть нарушен везде, а не только в коробках. Целесообразнее на входном щитке поменять фазный и нулевые кабели местами, а для поиска повреждения воспользоваться индикатором поиска напряжения. Главное перед сменой электрожил проверить отсутствие обнуления и отключить заземление электророзеток.

Причины неисправности

Основной причиной появления двух фаз на розетке чаще всего будет обрыв нуля. Потеря контакта также может произойти на этажном щитке на вводе в квартиру, в одной из распределительных коробок.

Если провод отгорает в щитке, тогда в квартире может погаснуть свет, но розетки будут работать, но только когда будет включен один из приборов либо освещение в комнате. Если вы выключите и проверите напряжение в розетке можно увидеть, что фаза будет только одна.

Иногда обрыв нуля может происходить в распределительной коробке одной из комнат. В этом случае перестанет гореть свет в этой комнате, а в остальных комнатах все будет работать. Чтобы решить подобную проблему вам потребуется открыть распределительную коробку и восстановить соединение проводов.

Еще одной достаточно распространенной причиной, почему две фазы в розетке может стать старая электропроводка. Чаще всего в таких квартирах вместо автоматических выключателей здесь будут стоять пробки. Если выбьет только нулевую пробку, тогда напряжение появится в двух гнездах. Чтобы не сталкиваться с подобной проблемой в дальнейшем следует заменить электропроводку.

Пробки на счетчике

Иногда обрыв нуля может произойти в стене. Обычно это может происходить из-за непрофессионализма

Если вы не знаете, где расположена проводка в стене, тогда при ремонте действовать следует осторожно. Даже, если вы будете вешать картину, тогда сначала необходимо убедиться, что здесь не проложена проводка

В ином случае гвоздем вы можете повредить нейтральный проводник и появится две фазы в розетках. Иногда провод также могут повредить грызуны. Чтобы защитить проводку от грызунов. вам следует прочесть нашу статью.

Теперь вы точно знаете, почему может появится напряжение в двух гнездах розетки и как можно ликвидировать подобную проблему.

Конечно, когда в розетках пропадает свет, тогда люди начинают проверять напряжение в розетках. Если во время проведения проверки вы заметили, что индикатор показывает фазу на двух проводах, тогда не следует волноваться. В большинстве случаев это совершенно не так. Убедиться в этом вы сможете следующим образом:

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.

Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Подведение итогов

При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно. Наличие напряжения на неисправной розетке следует проверять индикатором, если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль. Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.

В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.
