Системы аспирации для деревообработки: назначение и виды устройств

Особенности систем пневматического транспорта

Подобные аппараты не только собирают и ликвидируют промышленные отходы, но и способны подавать сыпучие материалы для их последующей обработки. Это не только опилки или другие древесные отходы, но и зерновые культуры.

Основа пневматического транспорта – магистраль, присоединяемая к циклону. Он отгружает отходы в бункер или топливный склад.

На пневмотранспорт можно поставить переключающий клапан. Тогда отходы реально направлять в разные места выгрузки.

К качеству пневмотранспортных агрегатов предъявляют жесткие требования. Так, они обязаны быть устойчивы к износу воздуховодов, не должны забиваться. Если в системе пневмотранспорта образуется пробка или затор, это застопорит работу всего вентиляционного оборудования. Чтобы быстро исправить ситуацию, в местах возможных засоров оборудуют люки для срочной очистки.

Системы аспирации и пневмотранспорта требуют точности в проектировке и монтаже. Иначе может произойти авария либо пострадает здоровье работников предприятия. Эту задачу можно доверить только профессионалам. Особенно это касается крупных предприятий, где нужно устанавливать централизованные системы вентиляции с подключением сразу нескольких станков.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ

Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах

Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров

Принцип работы циклонного пылеуловителя

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

  • корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;
  • патрубок – один или несколько, куда поступает исходный загрязнённый воздух;
  • выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;
  • входной фильтр (или их система) в качестве стружкоотсоса;
  • приёмное ведро;
  • приводной электродвигатель;
  • вентилятор.

Устройство циклонного пылеуловителя

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

Результат работы циклона

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Выбор электродвигателей для циклонов

Диаметр входного раструба (соответствует диаметру крыльчатки), мм

Производительность по воздуху, м 3 /ч

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Определение циклонного фильтра

Циклоническое движение воздушных масс, снижение давления к центру внетропического циклона

Что общего между ЦФ и одноименным атмосферным явлением

В атмосфере это весьма масштабное явление может достигать в диаметре несколько тысяч километров. Многим оно известно как область пониженного давления.

Но в быту и промышленности используется другая характеристика циклона — давление в таких устройствах не просто ниже, чем в окружающей среде, оно уменьшается к центру, так называемому глазу циклона. Ещё говорят — имеет градиент.

Снижающееся к центру давление вызвано центробежными силами — неизбежными спутниками любого кругового или вихревого движения. За счёт этих сил частицы пыли, мелкой грязи сносит дальше от центра. В ограниченном пространстве их сносит к стенкам, ударяет об них, резко снижая их скорость и вызывая падение вниз. В общем виде так работают устройства циклонного типа.

Схематическое устройство работающего циклона

Принцип работы циклона

По сути, это фильтр твёрдых частиц. Для более тщательной очистки используются установки тонкой фильтрации.

Как работает ЦФ:

  • очищаемый поток впускается с большой скоростью (до 20 м/с) в камеру сверху, закручиваясь вдоль цилиндрических боковых стенок; либо второй вариант: входной патрубок имеет спиралевидную форму, закручивающую загрязнённый газовый поток;
  • направленная от центра к боковой поверхности ЦФ центробежная сила сносит туда твёрдые частички;
  • сталкиваясь с камерой, частицы теряют скорость, кинетическую энергию и падают в бункеросборник;
  • возникающий за счёт сужения камеры противоток поднимает воздух вверх и выводит его либо в атмосферу, либо на более качественную очистку;
  • частицы, собранные в бункеросборнике, утилизируются либо возвращаются в камеру на новый цикл.

Общий вид

Чертеж

Две основные части конструкции циклона: сверху цилиндр, снизу конусообразная часть, выходящий на бункероприёмник. В патрубок подаётся загрязнённая смесь. Через внутреннюю трубу выходит очищенная воздушная смесь.

Циклонный пылеуловитель

Назначение и где применяется

Применение в промышленности широкое. Эффективность и целесообразность использования ЦФ определяются дисперсностью (размером) выделяемых из газовой среды частиц, как это видно из таблицы:

Дисперсность частиц,  µm Эффективность очистки,   %
>20 99
11-20 95
5-10 80

Резкое падение эффективности очистки среды с меньшей фракционностью частиц определяет основную область выделяемых из среды частиц как средне- и крупнодисперсную.

Важно! Наивысший КПД показывают колонны вихревого пыле осадителя с отношением высоты к диаметру 1,6:1 (как у золотого сечения). Размер эффективно очищаемых из газовой среды частиц определяет основные области использования циклонов для очистки воздуха от пыли в следующих областях:

Размер эффективно очищаемых из газовой среды частиц определяет основные области использования циклонов для очистки воздуха от пыли в следующих областях:

Сфера применения: Виды очищаемых частиц:
Общепромышленная Крупнофракционная пыль, стружка, аспирация, опилки
Деревообработка, древесина и изделия из неё Все виды древесных отходов

(особенно эффективны в работе с ними вытяжные установки циклон)

Работа с металлом, его обработка Металло-опилки, пыль,
Сооружения с твёрдыми дымовыми выбросами Копоть, сажа, пепел, зола
Все отрасли строительства, стройматериалов, стройпром Кирпич. крошка, строй. пыль, строй. смеси
Мех. обработка резины, полимеров Полимер.-резинов. крошка, отходы
Весь комплекс зернопереработки Мука, раститель. отходы
Покраска порошковая Твёрдые частицы  окраски
Отрасли промышленности: газовая и нефтяная, лёгкая и пищевая, цементная и угольная, сельское хозяйство

Добавление: для очистки воздуха от остатков масла (в компрессорной системе) используется циклонный сепаратор — между компрессором и последующими фильтрующими, пылеулавливающими элементами очистки воздуха.

Для эффективного отделения конденсата также используется циклонный сепаратор для сжатого воздуха.

На переднем плане — противоточный циклонный дымоочиститель

Изготовление фильтрующей системы

Систему фильтров для стружкоотсоса изготовить самостоятельно затруднительно. Приобретение уже готового устройства упрощает работу. Однако для его закрепления нужно создать посадочное место, оно должно быть герметичным.

Конструкцию под фильтр можно изготовить из дерева. Отводящее отверстие должно быть достаточно большим, так как небольшой диаметр снижает пропускную способность. В дополнительном креплении фильтр не нуждается, если изготовленный блок совпадает по размерам с отверстием.

Изготовление фиксирующего кольца и фигурных вставок

Корпус для фильтров изнутри необходимо усилить поликарбонатом. Для его закрепления требуются фиксирующие кольца, обычно хватает двух, и вертикальные планки. В домашней мастерской проще изготовить такие кольца из дерева, но они должны обладать достаточной прочностью.

Установка колец

Корпус начинают собирать с установки фиксирующих колец и поликарбонатных листов. Соединяются элементы саморезами. Герметизация устройства повышается, если в кольцах сделать отверстия для листов, которые после их закрепления заделываются герметиком.

Устройство бокового патрубка

Боковой патрубок устанавливается с целью предотвращения поломки конструкции вследствие возможного засорения фильтров. Чтобы его установить, в поликарбонате просверливается отверстие, которое затем с двух сторон перекрывается предохранительным патрубком.

Для повышения герметизации используется герметики или между стенкой и деревянными планками закрепляется резиновая прокладка. Патрубок на корпусе закрепляется гайками или болтами.

Устройство верхнего ввода

Синхронное включение стружкоотсоса обеспечивает всасывание опилок в верхней части прибора. Чтобы сделать верхний ввод присоединяют небольшой корпус, внутри которого размещают патрубок от ненужного пылесоса. Этим обеспечивается крепкая фиксация всасывающей трубы и возможность ее отсоединения при необходимости.

Изготовление фигурной вставки

Входной патрубок соединяется с корпусом при помощи фигурной вставки. Вентилятор улитка для стружкоотсоса располагается напротив вставки, этим обеспечивается цикличное завихрение воздушного потока.

Фигурную ставку герметизируют, обработав места соединений герметиком.

Сборка фильтрующей системы

Изготовленный корпус для системы фильтров устанавливается на свое место. Необходимо учитывать, что внутри также будут закрепляться электронные детали, отвечающие за работу электродвигателя.

Снаружи корпуса требуется сделать еще один патрубок, он необходим для отведения потока воздуха.

После установки корпуса с фильтрами закрепляется двигатель. Стружкооотсос устанавливается на подходящую емкость, в которую можно вставить мешки для сбора стружки. Объем мешков должен совпадать с размерами емкости. Закрепить корпус можно при помощи хомута.

Системы аспирации для деревообработки: назначение и виды устройств

На предприятиях деревообработки важно организовать эффективную систему удаления стружки, опилок и древесной пыли. Отходы производства не только мешают работе станков, но и отрицательно влияют на здоровье сотрудников предприятия

Мелкая пыль витает в воздухе, попадает в глаза, вызывая раздражение.

Очистку воздуха в помещении выполняет аспирация для деревообработки. Она представляет собой особую вентиляционную установку, которая всасывает древесные отходы и выводит их за пределы цеха.

В этом материале мы рассмотрим, как организовано удаление отходов на предприятиях деревообработки и из каких элементов состоит. А также какие виды пылеудалителей востребованы на производстве.

Принцип действия аспирационных установок

Аспирация деревообрабатывающего цеха имеет сложную конструкцию, каждый элемент которой при установке подвергается точному расчёту. Стандартная система аспирации состоит из следующих деталей:

  • Пылевой вентилятор (создаёт тягу, увеличивает давление);
  • Уловитель крупной стружки (как правило, реализован с помощью циклона);
  • Система удаления загрязнений;
  • Рукавные фильтры, пропускающие воздух, из которого удалены загрязнения;
  • Контейнеры для сбора загрязнений.

Как работает система аспирации отходов деревообработки? Поток воздуха, нагнетённый вентилятором, вытягивает опилки и направляет их в сортировочный отсек системы. Уловитель крупных частиц отделяет их от воздушного потока и сбрасывает в бункер-накопитель, где они формируются в блоки для последующей утилизации. Воздух с частицами мелкой пыли проходит через пылеудалитель и фильтры, там он очищается от примесей. Очищенные воздушные массы выводятся за пределы цеха или поступают обратно в помещение через систему рециркуляции.

Схему аспирационной установки деревообрабатывающего цеха разрабатывают исходя из нескольких факторов:

  • количество и расположение станков;
  • энергопотребление приборов;
  • климатические условия;
  • необходимая мощность.

Расчёт системы и её установку должны производить специалисты в данной области технического обеспечения предприятий. Только они смогут детально учесть все условия цеха и подобрать необходимые элементы конструкции.

Виды пылеуловителей

Одним из главных элементов системы аспирации деревообрабатывающего производства являются пылеуловители. Это особые фильтры, которые отсеивают крупные частицы стружки и опилок и удаляют их в отсек для последующей утилизации.

Выделяют два типа пылеудалителей:

  • одноступенчатые;
  • двухступенчатые.

Сегодня на производстве чаще всего используются устройства второго типа. Двухступенчатые пылеудалители разделяют древесную пыль и опилки в зависимости от размера, отсеивая крупные частицы. Таким образом, в фильтры тонкой очистки поступает только мелкая пыль, их сетка не засоряется стружкой.

Благодаря двухступенчатым устройствам, фильтры приходится реже заменять и чистить, а воздух после тонкой очистки подавать обратно в помещение.

Циклоны

Циклон — это прибор двухфазной очистки отходов деревообработки, который позволяет отделять крупные частицы стружки от мелкой пыли. Он работает по принципу воронки. Во время очистки, крупная стружка вращается на внешней части прибора, а затем оседает в пылесборнике. Мелкие же частицы попадают во внутреннюю часть, оседая на поверхности фильтров. Таким образом, в отсеки тонкой очистки попадает уже освобождённый от видимой пыли воздух.

Рукавные фильтры

Используются для очистки запылённого воздуха и сепарации отходов деревообработки, отделения мелкой пыли от крупных опилок, древесной стружки. Сепарация происходит при прохождении воздушных масс через фильтр, сделанный в виде длинных рукавов.

Рукавные очистители чаще всего изготавливают из нетканого полиэстера. Когда загрязнённый воздух проходит через рукав, загрязнения задерживаются на его внутренних частях, а воздушный поток движется дальше, к фильтрам тонкой очистки.

Раз в 5–10 минут рукава автоматически продуваются потоком сжатого воздуха, который сбивает с внутренних частей слой пыли. Таким образом, фильтрующая поверхность постоянно очищается, остаётся работоспособной в течение длительного времени.

Аспирация играет важную роль в обеспечении безопасности процесса деревообработки. Полученные в результате её работы древесные опилки используют повторно для изготовления ДСП и других материалов. Приборы удаления отходов должны быть установлены на любом предприятии, где изготавливают изделия из древесины.

Другие значимые характеристики пылеочистных устройств

Помимо эффективности очистки, при выборе пылеочистных устройств нужно учитывать и другие их характеристики. К их числу относят:

  • производительность устройства (единица измерения — куб. м/ч);
  • стоимость очистки воздуха (руб.);
  • энергоемкость, измеряется как расход электроэнергии, требуемый на очистку 1000 куб. м воздуха (кВт*ч);
  • скорость фильтрации (куб. м/кв. м);
  • аэродинамическое сопротивление (Па);
  • пылеёмкость (измеряется только для матерчатых и пористых фильтров), — количество пыли, повышающее сопротивление фильтра до определенной пороговой величины (г или кг).

Последние три показателя характеризуют главным образом фильтрующие устройства. Скорость фильтрации (ее еще называют нагрузкой по газу) рассчитывается, как отношение объемного расхода очищаемого газа к площади фильтрующей поверхности. Аэродинамическое сопротивление определяется как разность давлений газа на входе и на выходе в очистное устройство. А пылеёмкость равна массе пыли, которая накапливается на фильтре в промежутке между очередными процессами регенерации. Регенерацию фильтра следует проводить, когда аэродинамическое сопротивление очистного устройства возрастает в 2-3 раза от начального уровня.

Устройство и схема

Устройство рукавных фильтров их технические характеристики незначительно отличаются у разных производителей. Основные блоки и принципиальная схема конструкции состоит из следующих элементов:

  • Камера грязного газа
  • Камера чистого газа
  • Корпус рукавного фильтра
  • Монтажная плита (разделительная плита между чистой и грязной камерой)
  • Фильтровальные рукава
  • Система регенерации с ресиверами, пневмоклапанами, продувочными трубами
  • Бункер с устройством выгрузки уловленной пыли и опорами
  • Система автоматики управления

Конфигурация фильтра отличается в зависимости от условий эксплуатации и может быть дополнена площадками обслуживания, системой автоматической выгрузки бункера, пневмо или вибро системой сводообрушения бункера, системой аварийного подмеса наружнего воздуха для снижения температуры. В случае расположения оборудования на улице, во избежание образования конденсата на корпусе, фильтр оснащается обогревом пневмоклапанов и бункера, а так же теплоизоляцией.

Для фильтрации взрывоопасной пыли, например при производстве муки, цемента, угольных предприятиях, фильтры изготавливаются во взрывозащищенном исполнении. Взрывозащищенное исполнение рукавного фильтра предполагает использование фильтровальных рукавов с антистатическим покрытием, что предотвращает образование статического заряда на поверхности фильтрующего материала. Так же на корпусе фильтра устанавливаются взрыворазрывные мембраны, которые высвобождают избыточное давление в случае взрыва.

Фильтровальный материал рукавов подбирается исходя из особенностей фильтруемой среды, свойств и дисперсности пыли. Основные материалы, используемые в рукавных фильтрах: полиэстер (PE), мета-арамид (AR), полиимид (P84), стекловолокно (FG), политетрафторэтилен (PTFE), полиакрилонитрил (PAN), полифениленсульфид (PPS) и другие.

Какие пылеуловители бывают

Пылеуловители — это установка, состоящая из одного или нескольких взаимосвязанных агрегатов, выполняющих функцию по улавливанию пыли и мелкодисперсных частиц, разнообразных видов вредных включений, находящихся в воздушных средах промышленных предприятий. В этом случае — это пылеуловители промышленные. Сегодня в домах крупных населенных пунктов, которые имеют высокие показатели атмосферного загрязнения также стали в системах воздухоочистки применять бытовые устройства.

Пылеуловители чаще всего размещаются там, где должны работать станки и производственное оборудование, перед дымовыми трубами или иными источниками технологических выбросов. Их устанавливают для того, чтобы максимально уловить образованные в процессе производства микрочастицы, тем самым предотвратить их попадание в воздух.

Сегодня во всем мире разрабатываются и выпускаются достаточно много эффективных и многофункциональных пылеуловителей, которые классифицируются по принципу работы и назначению.

Виды

Переносные

Это малогабаритные изделия, которые быстро устанавливаются и разбираются. Инструменты отличаются небольшим весом. Их можно поставить на стол для удобства применения.

Переносные стружкоотсосы рекомендованы к применению в тех случаях, когда нет возможности использовать другие агрегаты. Чаще всего это происходит в том случае, если станок установлен в небольшом помещении и по техническим причинам.

Они имеют большое количество недостатков, а именно:

  • Небольшая мощность.
  • Низкая производительность.
  • Некачественное удаление отходов.

Мнение эксперта

Левин Дмитрий Константинович

Если есть возможность использовать другие виды стружкоотсосов, то от применения переносных приборов отказываются.

Мобильные

Такие устройства размещают около станка. Чтобы переставить прибор с места на места, потребуется тележка или другое подобное приспособление. Данные инструменты можно использовать для обслуживания двух станков, но только по очереди и при этом оборудование должно работать в разное время.

Преимущества:

  • Небольшие габариты.
  • Хорошая производительность.
  • Быстрая сборка и демонтаж.

Недостатки:

Не всегда удобно использовать, поскольку возле станка иногда нет места для агрегата.

Стационарные

Такие приборы устанавливают в одном месте. Агрегаты нельзя переносить.

Преимущества:

  • Высокая мощность.
  • Высокая производительность.

Недостатки:

Отсутствие мобильности.

Принцип действия

Принцип действия простейшего противоточного циклона (см. схему) таков: поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Устройство конструкции и комплектация установки

Циклонный блок является цилиндрической конструкцией, низ которой имеет форму конуса. Сверху расположена улитка-завихритель с входным фланцем. Внутри рабочей камеры пылеулавливания происходит разделение твердых примесей и воздуха. В корпусе имеются технологические люки с задвижками для удаления собранной пыли.

Система комплектуется:

  • собственно циклоном для газоочистки;
  • бункером;
  • вентилятором.

Вихревые пылеуловители данного типа являются самодостаточными комплексами, оснащенными всем необходимым и готовыми к сборке и запуску.

Рабочая схема и принцип очистки воздуха от пыли

В циклон для очистки воздуха с высокой скоростью входит запыленный воздушный поток (до 20 м/с). Нагнетание производится при помощи вентилятора, приводимого в действие электродвигателем. Поток закручивается в завихрителе и устремляется в конус. Конструкция установки такова, что скорость загрязненного воздуха в камере увеличивается по мере движения.

Благодаря центробежным силам производится разделение твердых включений и газовоздушной среды. Первые оседают на дне пылеулавливающей системы. Воздух после очистки выводится через трубу на улицу. Накопленная пыль удаляется через люк с задвижкой.

Технические характеристики и рабочие параметры

КПД очистной эффективности циклонной системы 90 — 99%. Потребляемая мощность электродвигателя рассчитывается из требуемой производительности. Каждый циклон-пылеуловитель успешно извлекает из воздуха частицы, размер которых больше 5-10 мкм.

Также есть возможность оборудовать систему пылеочистки специальным фильтром, увеличивающим рабочий диапазон или убирающий с поверхности частиц статистический заряд. Благодаря этим параметрам мы также можем изготавливать и устанавливать фильтры циклонного типа для очистки дымовых газов от золы и сажи для котельных, которые работают на угле и мазуте. Отдельной категорией нашей продукции являются сухие фильтры для очистки воздуха от древесной пыли.

Достоинства аппарата

Эффективность по объему пылеулавливания устанавливается исходя из требуемой производительности и окончательно рассчитывается на основании предоставленного заказчиком технического задания. То же самое касается проектной мощности электродвигателя комплекса циклонной очистки воздуха.

Цена, доставка и оплата

Для того чтобы купить циклонный пылеуловитель, необходимо внести предоплату в размере 50% от общей суммы заказа. Мы немедленно приступим к индивидуальному расчету и изготовлению установки.

Остальная часть суммы вносится на баланс завода «ПЗГО» перед отгрузкой промышленного фильтра «Циклон».

Доставка может быть осуществлена как нашим транспортом, так и средствами удобной Вам транспортной компании. Возможен самовывоз продукции с завода-изготовителя.

По любым вопросам, касающимся расчета и изготовления газоочистного оборудования, пожалуйста, контактируйте снами удобным Вам способом.

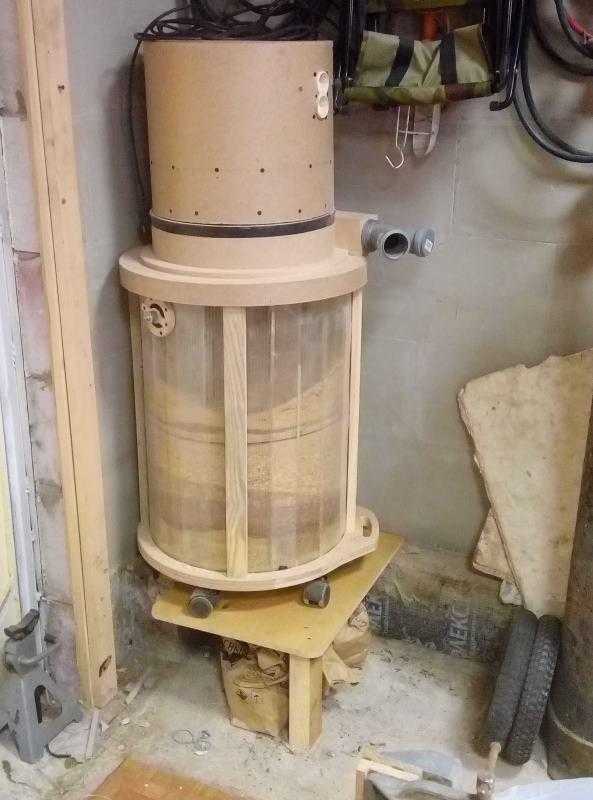

Пылесос для столярной мастерской своими руками

Электроинструмент в мастерской — постоянный генератор опилок и стружки. Их количество зависит от частоты и объёмов работ и часто превышает возможности строительных пылесосов. Самодельные же устройства имеют одно большое преимущество. Их мусоросборники могут быть именно той величины, которая требуется мастеру.

Схема

Процесс самостоятельного моделирования и сборки пылесоса состоит из нескольких частей:

  1. Ёмкость. В качестве резервуара для мусоросборника можно использовать любую лёгкую бочку без сужений вверху, или же соорудить его самостоятельно. Для этого используют толстостенную фанеру, из которой выполняют каркас. Для дальнейшего заполнения применяют сотовый поликарбонат. Независимо от того, самостоятельно выполнен мусоросборник или нет, внутри должно быть кольцо, которое не даст ёмкости деформироваться во время работы устройства.
  2. Сепаратор. Корпус конструируют также из прочной фанеры или ДСП, с использованием фрезерного циркуляра. Стенки выполняют из фанеры, с толщиной стенок 3–4 мм. Для изготовления патрубка можно использовать сантехтрубу на 50 мм. В боковое отверстие сепаратора, по касательной поступает воздушный поток с механическими отходами и пылью, после чего центробежная сила проталкивает их через прорезь внутрь бочки.
  3. Поверх сепаратора выставляют крышку с отверстием и устанавливают фильтр, в качестве которого можно использовать фильтрующий элемент от инжекторного ВАЗа.
  4. К крышке корпуса системы фильтрации закрепляют двигатель от пылесоса. Рекомендуется сохранить на нём демпферное кольцо, которое значительно понизит шум и вибрации в процессе функционирования устройства.
  5. Дополнительно устанавливают выключатель и розетку для инструмента.
  6. Корпус выставляют на основание с колёсами, для удобства передвижения.

Самостоятельное изготовление промышленных пылесосов — дело достаточно кропотливое и требует определённых навыков. Однако, существует и множество положительных моментов. В первую очередь, это существенная экономия ваших денежных средств, поскольку такие устройства не требуют особых затрат на детали и материал. Также, важным фактором являются их технические характеристики — при выполнении пылесосов своими руками, можно установить необходимый фильтр и выбрать объём мусоросборника.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».

Основные виды систем аспирации

Аспирационные системы делятся типу удаления отработанного воздуха.

Прямоточные

— воздушная масса после фильтрации удаляется за пределы помещения.

Рециркуляционные

— реализованы так, что очищенный воздух частично или полностью возвращается в помещение.

Последний вариант считается предпочтительным, поскольку он позволяет снизить потери тепла внутри помещения. Это экономит ресурсы на отопление. Тем не менее, качество очистки воздуха должно быть идеальным, чтобы не допустить загрязнения легких работников.

Также системы аспирации могут быть моноблочными и модульными.

Аспирационные моноблоки

проводят фильтрацию рядом с непосредственным источником запыления. Если он один, и производство небольшое, то выбор моноблочной установки оправдан.

Модульные системы аспирации

Из чего состоит система аспирации

На крупных производствах, где выброс пыли происходит на нескольких участках, промышленная аспирация состоит из нескольких устройств.

  • Пылевой вентилятор

    — важнейший элемент, который нагнетает необходимый объем воздуха для эффективной работы всей системы. Прибор подбирают на основании объема и давления воздушного потока, учитывая его средние потери. Чаще всего в этой роли выступает радиальный пылевой вентилятор среднего или высокого давления.

  • Пылеуловитель

    — устройство, разделяющее воздух и твердые частицы. Обычно это циклон или рукавной фильтр. Во время прогона потока через устройство опилки оседают внутри.

  • Фильтр тонкой очистки

    — необходим, чтобы избавиться от микрочастиц древесной пыли для полной очистки воздуха перед выбросом в атмосферу/возвратом в цех.

  • Воздуховоды

    — герметичные трубы, по которым транспортируется сырье.

  • Контейнер для сбора пыли

    — устанавливается вместе пылеуловителем или фильтром тонкой очистки, чтобы собирать осевшие материалы.

На пеллетных заводах есть несколько этапов производственного цикла, на которых образуется запыление и где необходима установка пылеуловителя.

  • Этап сушки — когда из сушильного барабана, в котором ворошилась щепа, выводятся горячие газы.
  • Этап измельчения — когда поток дробленых опилок вместе с воздухом поступает в циклон или сразу в бункер с аспирационными мешками.
  • Этап охлаждения — когда вентилятор нагнетает воздух и пропускает его через массу горячих гранул, в массе которых присутствуют мелкие несгранулированные частицы и пыль.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
