Диффузор вентиляционный: назначение, виды, выбор, установка

Конструктивные особенности

Разные по способу крепления и назначения модели имеют узконаправленные особенности конструкции. Различают:

• Вихревые модели востребованы в помещениях, где важен быстрый воздухообмен. Например, ванная комната, кухня, туалет. Конструкция увеличивает скорость притока воздуха, качественное его перемешивание. Достигается это особым радиальным расположением перемычек. Воздушный поток, проходя через них, закручивается как в воронке. Внутренняя конструкция потолочной вихревой модели обычно имеет форму цилиндра, решетка любой формы с отверстиями, расположенными обязательно по окружности. Может оснащаться дополнительной крыльчаткой за решеткой корпуса. Если крыльчатка подвижная это дает возможность ею управлять, выбирая скорость вращения, которых несколько.
• Так называемые щелевые рассеиватели конструктивно отличаются наличием щелей, через которые воздух и поступает. Количество их варьируется в зависимости от модели от 1 до 6, высота от 0,8 до 2,5 см. Эти модели монтируются в подвесных потолках, могут иметь функцию направления движения воздушного потока. Модели востребованы для небольших помещений, где потребность в малой или средней мощности вентиляционной системы. Модели могут иметь возможность регулировки направления движения воздуха ( как жалюзи кондиционеров). Могут быть любой формы, в том числе узкие и длинные.
• Струйные модели имеет диффузор приточный. Существуют стандартные и подвижные конструкции. Особенность их в том, что свежий воздух поступает в виде струй, при этом увеличивается дальность и скорость его подачи.
• Перфорированные модели могут работать как на подачу, так и на отвод воздуха из помещения. Оснащены они множеством небольших отверстий, через которые проходит воздух, равномерно и сбалансировано распределяясь в пространстве.

Регулируемые диффузоры имеют в своей конструкции раздвижные пластины, с помощью которых можно менять пропускную способность. Еще их называют анемостатами. Регулировка происходит поворотом по часовой стрелке или наоборот центральной части прибора. Подвижно закрепленные ламели при этом закрывают или открывают пути движения воздуха.

Если рассеиватель воздуха является частью дорогой и сложной системы слежения за микроклиматом, он может иметь датчики, анализирующие состав воздуха.

Критерии выбора

Для того чтобы не прогадать с покупкой диффузора, при его выборе следует придерживаться некоторых рекомендаций.

1. Размер канала системы вентиляции должен соответствовать размерам распределителя и его габаритам.
2. Продумайте заранее материал изготовления. Наиболее надежным вариантом является металл.
3. Следует заранее определиться с моделью и цветом для того, чтобы диффузор идеально вписался в интерьер.
4. Выбранная модель должна отвечать нормам санитарно-гигиенической и пожарной безопасности.
5. Необходимо в индивидуальном порядке учесть и рассчитать необходимую площадь поперечного сечения диффузора, чтобы уровень шума не превышал допустимые нормы (не выше 45-55 ДБА). Оптимальная скорость воздуха в распределителе должна составлять не более 2 м/с.

Также стоит учесть, что в жилых и офисных помещениях обычно устанавливают потолочные или настенные диффузоры, изготовленные из пластика. Стальные модели больше подходят для производственных и складских помещений.

Чтобы диффузор работал эффективно, необходимо также рассчитать его оптимальные размеры исходя из площади здания, объема воздуха и скорости работы устройства. Используется специальная схема расчета, которая позволяет учесть все эти нюансы и подобрать правильную модель.

Разновидности вентиляционных диффузоров

Данные воздухораспределительные устройства классифицируются по нескольким основным признакам, таким как:

1. Форма. Как правило, производитель выпускает изделия круглой и прямоугольной (квадратной) формы. Выбор зависит от дизайнерского замысла. Наиболее востребованы диффузоры круглой формы, которые, в свою очередь, могут иметь различные варианты исполнения: веерные, тарельчатые, щелевые.
2. Назначение. Диффузоры разделяются на приточные, вытяжные и универсальные. Первый вариант предназначен для подачи свежего уличного воздуха в помещение в максимально короткий срок. Вытяжные диффузоры используются для быстрого отвода отработанной воздушной среды из здания. Универсальные устройства применяются для работы в обоих направлениях — притока и отвода воздуха.
3. Управление жалюзи. Диффузоры могут быть регулируемыми и нерегулируемыми. В первых моделях жалюзи установлены в статическом положении. Регулируемые изделия способны изменять направление и объем воздушного потока.
4. Материал изготовления. Металлические (стальные или алюминиевые) диффузоры отличаются высокой прочностью и длительным сроком эксплуатации. Также они имеют отличный внешний вид и стойкость к негативным проявлениям внешней среды. Пластиковые изделия имеют небольшой вес, эстетичный вид, не ржавеют и не гниют. Кроме того, такие диффузоры стоят дешевле металлических аналогов. Используются, как правило, для установки внутри зданий.
5. Место монтажа. Вентиляционные диффузоры могут устанавливаться вертикально (настенные) и горизонтально (потолочные).

Стоимость воздухораспределительных устройств зависит от материала изготовления, размеров, назначения и возможности регулировать потоки воздуха.

На нашем сайте представлен широкий выбор веерных диффузоров.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

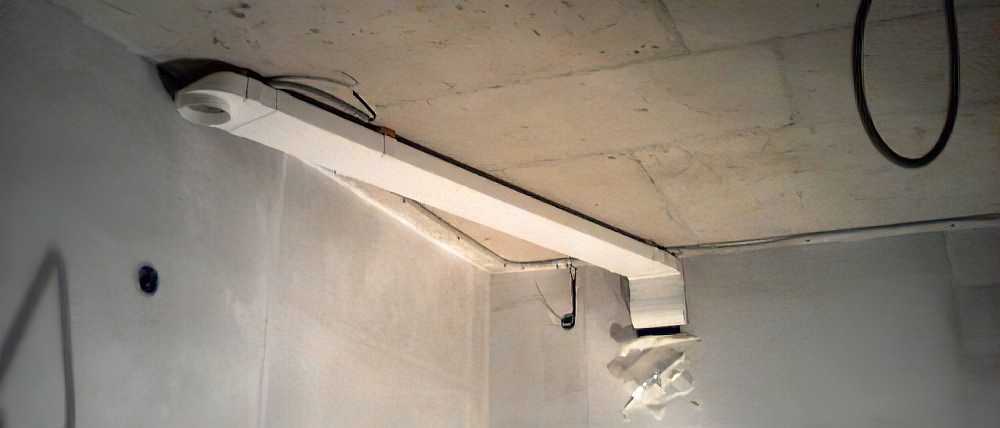

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

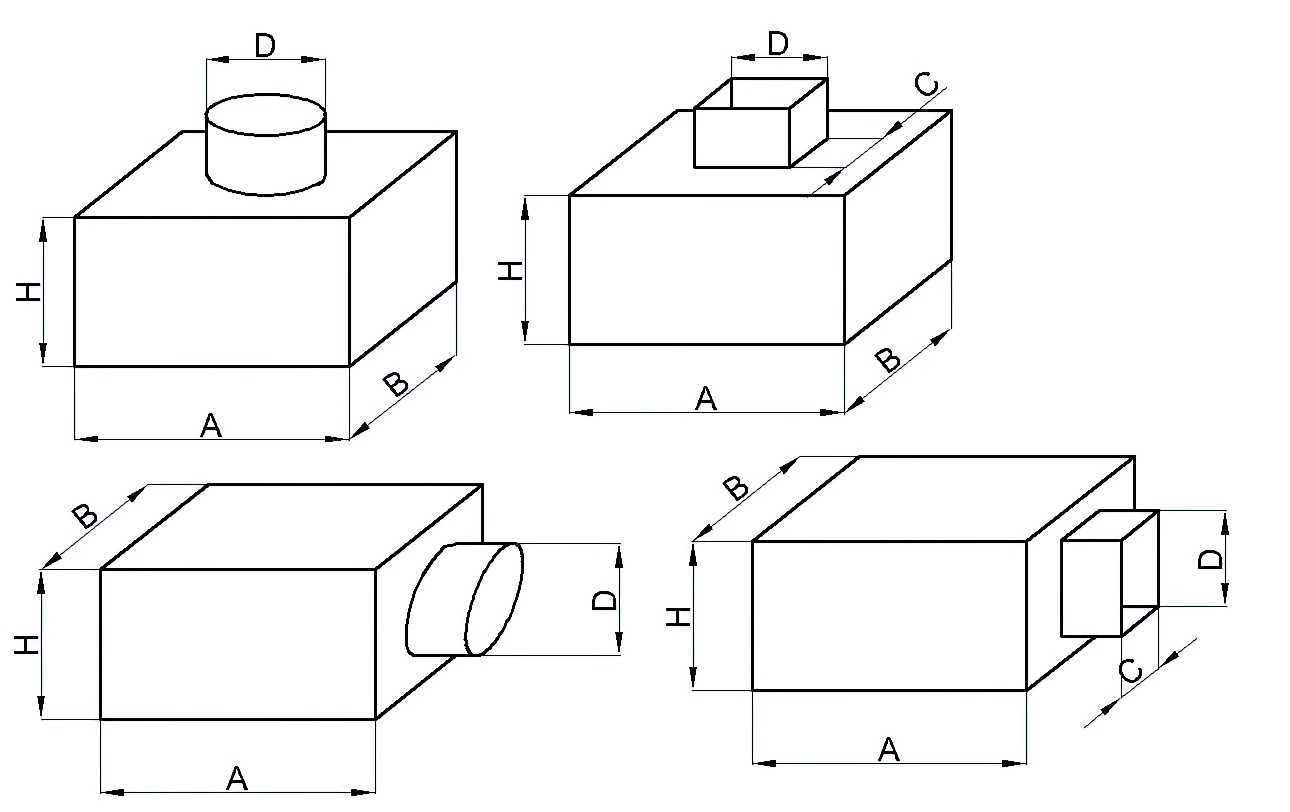

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

• Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
• Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
• С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки.

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

class=»figure-caption text-center»>

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Установка диффузоров

Установка потолочного диффузора

Установка диффузоров в жесткий канал (короб)

Определите размеры и форму гнезда, затем подберите соответствующий диффузор в магазине. Вставьте диффузор в гнездо и плавно надавите, пока не услышите щелчок. Проверьте, не выступает ли какой-то край диффузора над поверхностью стены или потолка. Если выступает, плавно надавите на него, чтобы сработал фиксатор-защелка.

Вытяжной диффузор для установки в круглый канал

Установка диффузора в мягкий канал (рукав)

Вытащите рукав вентиляции из канала и прикрепите к нему диффузор

Затем осторожно введите в канал сначала рукав, затем и диффузор. Когда он дойдет до упора, плавно надавите на него, чтобы сработали защелки-фиксаторы

Проверьте, не выступает ли какой край над поверхностью стены. Если выступает, плавно вдавите его, чтобы сработала защелка.

Монтаж диффузора в мягкий канал

Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)

Чтобы установить диффузор, необходимо сначала смонтировать гнездо для него. Желательно в качестве гнезда использовать вентиляционную трубу с посадочным местом для установки этого устройства. Такие трубы вы можете купить в любом магазине строительных товаров. Измерьте расстояние от внутреннего до внешнего края стены, затем отрежьте кусок трубы такой же длины. Вставьте этот отрезок в отверстие и закрепите с помощью монтажной пены. Когда пена высохнет, отрежьте ее и вставьте диффузор, как описано выше.

Монтаж диффузора в бесканальную вытяжную вентиляцию

Источники

• https://AeroClima.ru/ventilyaciya/diffuzor/
• https://v-teplo.ru/ventilyacionnyj-diffuzor.html
• https://stroy-podskazka.ru/ventilyaciya/diffuzory/
• https://stroychik.ru/ventilyaciya/potolochnyj-diffuzor
• https://ventkam.ru/ventilyatsiya/diffuzory
• https://StrojDvor.ru/ventilyaciya/elementy-sistem/chto-takoe-diffuzor-dlya-ventilyacii-princip-raboty-i-naznachenie/
• https://HomeMyHome.ru/diffuzory-dlya-ventilyacii.html

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

• приточные;
• вытяжные;
• универсальные (приточно-вытяжные);
• комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

• пластмассы;
• алюминия;
• стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

• потолочными;
• настенными;
• напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Распределение потоков

Каждый производитель выпускает устройства разной формы и конструкции воздухораспределителя. Не существует строгой классификации диффузоров по характеристике потока воздуха, но их можно разделить на такие типы:

• Щелевые – распределение потока проходит через несколько щелей, как в решетках.
• Струйные – подача воздуха происходит одной или несколькими струями большой скорости и на большие расстояния.
• Перфорированные – в их поверхности устроено большое количество отверстий небольшого размера, через которые воздух поступает в помещение или удаляется из него равномерно и с небольшой скоростью.
• Вихревые – щели в них расположены таким образом, чтобы воздух поступал в помещение, закручиваясь в виде воронки.
• Линейные – удлиненной формы с малым количеством щелей.

Рекомендуем ознакомиться: Пластиковые решетки для вентиляции

Существуют и другие типы узкого применения или для определенных систем.

Перфорированный диффузор

Как выбрать диффузор для вентиляции

Для конкретной системы вентиляции диффузор подбирается исходя из нескольких требований:

1. Размеры сечения. Этот параметр должен совпадать с диаметром воздуховода, к которому изделие будет присоединяться.
2. Вторым важным требованием является соответствие пропускной способности изделия потребностям оборудуемого жилого пространства.
3. Материал корпуса должен соответствовать характеру помещения и температуре пропускаемого воздуха в нем. Если изделие будет находиться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать и материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
4. Выпускаемый промышленностью ассортимент изделия имеет множество решений декоративного плана. Выбор диффузора по данному критерию возможен в целях соответствия стилю комнаты или вкусу покупателя.

Различие назначения

Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.

Приточная разновидность	Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему.
Вытяжная разновидность	Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору.
Универсальная разновидность	Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока.
Сопловая разновидность	Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется.

Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.

Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.

Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:

Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.

Устройство и принцип действия

Каждая вентиляционная система работает по стандартному принципу.

1. Чистый воздух с улицы попадает в помещение при помощи вентиляторов или естественных условий (например, перепад температур или давления).
2. Подача воздуха производится различными воздуховодами (как жесткого, так и мягкого типа).
3. Равномерное распределение воздуха по комнатам организуется при помощи специальных устройств – диффузоров.

Выделяют две основные задачи, с которыми прекрасно справляются вентиляционные распределители:

• подача и выведение воздуха из комнат;
• перемешивание воздушных потоков с целью создания оптимальных показателей влажности и температуры в помещении, а также для обеспечения здорового микроклимата в доме.

Современные диффузоры выглядят привлекательно, а большое разнообразие моделей позволяет подобрать те устройства, которые оптимально впишутся в любой интерьер.

У распределителей воздушных масс есть свои достоинства, среди них:

• удобство установки;
• легкость в обслуживании;
• длительный срок эксплуатации;
• регулялирование направления и силы воздушного потока;
• эффективная работа, которая исключает застой воздуха в помещении;
• универсальность – возможно использовать как в маленьких жилых комнатах, так и на огромных складах.

У диффузоров есть один недостаток: при определенных обстоятельствах возможно появление сквозняка. Но преимущества их очевидны.

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.
