Пучинистые грунты: что это такое, классификация, отличие от непучинистых

Пучинистый грунт: что это такое

Пучение — процесс увеличения объемов грунта в процессе его промерзания. Такая особенность объясняется присутствием большого количества влаги. При замерзании жидкость кристаллизуется, что существенно отображается на объеме почвы.

В случае присутствия в грунте чрезмерного количества влаги — пучение неизбежно. К такой разновидности относятся грунты с преобладанием в их составе глинистых составляющих: суглинков, супесей и глин. Некоторые типы почв лишь слегка поддаются процессам пучения, а другие слишком заметно подвергаются этому воздействию.

Строители рекомендуют осуществлять заглубление фундамента в пучинистых грунтах, ниже уровня промерзания. Только в таком случае риск его разрушения в процессе эксплуатации постройки сводится к минимуму. Интенсивность и параметры глубины промерзания почвы определяются следующими параметрами в пределах каждого отдельного региона:

длительность холодов;
количество дней с минусовой температурой;
объем снега и толщина его покрова;
время выпадения твердых и жидких осадков относительно сезона; вид грунта, а также его состав;
показатели влажности;
растительность и экспозиция участка;
наличие грунтовых вод и их уровень;
рельеф территории.

Для самостоятельных подсчетов пучинистости земли стоит использовать формулу Е = (H-h)/h. Символ «h» — является высотой почвы до замерзания, а «Н» — высота грунтового массива после замерзания. По этой формуле можно вычислить внутренние изменения в объемах земли после ее замерзания. В случае превышения показателя в 0,01, почва относится к числу пучинистых. Другими словами: при промерзании почвы вглубь на 1 м, грунт вырастает на 1 см.

Основные понятия

Пучение – сезонное увеличение объема почвы, которое происходит после замерзания подземных источников. Под воздействием сил лед оказывает большое давление на фундамент, что приводит к изменению положения. Процессы выталкивания провоцируют растрескивание стен, грозящие перекашиванием дверей и окон. Если влага попала в основу здания, то постепенно разрушит цокольное перекрытие.

Замерзшая вода увеличивается в объеме, что усиливает расширение грунта на 9%. Из-за высокой плотности подземные слои не могут сжаться, поэтому движутся вверх. Если силы пучения не уравновешиваются, то фундамент под давлением «выжимают» из почвы. Регулярные сезонные колебания негативно отражаются на целостности основы и здания.

Проблемы при возведении фундаментаИсточник svaimania.ru

Скорость и глубина промерзания зависят от температуры, продолжительности холодных дней и плотности снежного покрова. В зависимости от региона, грунт может находиться в ледяном состоянии от 3 до 9 месяцев. Через рыхлую землю проходит вода, не задерживаясь и не твердея. Пучинистые виды постепенно поглощают влагу, которая проникает на глубину 1,5 м. При устойчивых морозах капли замерзают и расширяются.

Чем опасен пучинистый грунт Источник monolit-60.ru

В южных регионах земля почти не мерзнет, поэтому проблемы нет. В северных областях почва твердеет на 2,4 м, что приводит к деформации фундамента. Близкое залегание подземных вод способно кардинально изменить характеристики непучинистого грунта. Если строение возводят на склоне, то рельеф спровоцирует появление нестабильных участков в отдельных местах.

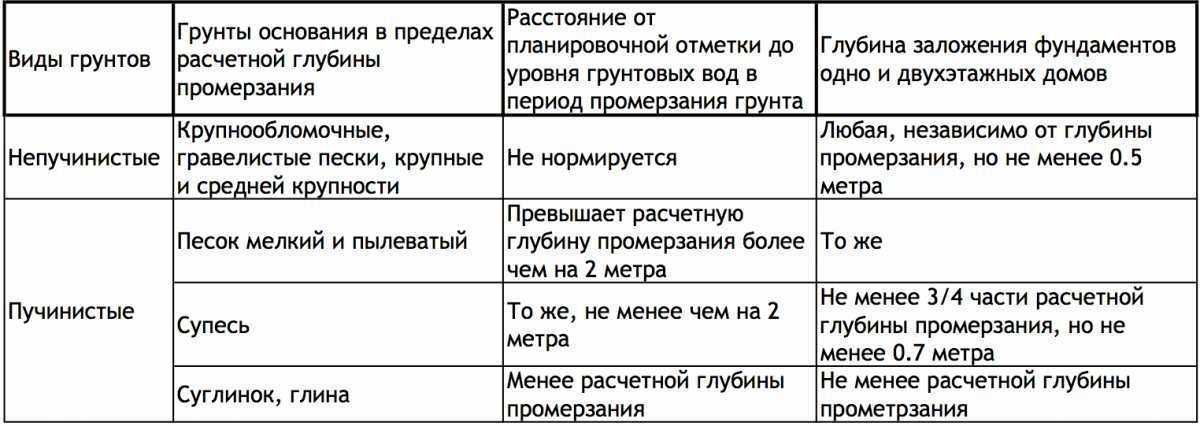

Тип фундамента, подходящий при пучинистом грунте

При более тщательном изучении этого вопроса следует, что застройщики в основном всегда рекомендуют углублять подошву фундамента до такого уровня, который находится немного ниже той точке, на которой промерзает почва. Этого же требуют и нормы по проектированию.

Такое заглубление основы дома избавит стены от деформирующих сил пучения, которые действуют только вертикально. Однако, из-за достаточно большой площади боковых поверхностей, на основание здания также будут действовать и силы касательные. Их величина может быть достаточной для того, чтобы поднять фундамент и даже сместить его по горизонтали.

При наличии подобных условий заливается фундамент на насыпном грунте (этот тип не должен быть подвержен пучению) или боковые поверхности основания проходят обработку специальными материалами, которые способны уменьшить сцепление с грунтом.

Но самым распространенным вариантом является постройка дома достаточного веса, способного своей нагрузкой уравновешивать негативное воздействие грунта.

Особенности пучинистых грунтов

Пучинистый грунт расширяется при замерзании

Морозное пучение — это деформация влагонасыщенных почв внутри объема. Криогенное вздутие нескальных грунтов происходит из-за кристаллизации капель и разуплотнения органических компонентов. Ледяные вкрапления в нескальных породах получают форму поликристаллов, прослойков, линз. Пылевато-глинистые слои набухают от подъема влаги из ниже лежащих пластов к области промерзания.

Варианты пучения:

если влага распределяется равномерно по вертикали почвы, пучение проявляется на уровне 3%;
движение потоков или неравномерное промерзание ведет к увеличению набухания до 10-25%.

Конструкции фундаментов поднимаются от вздутия грунта, но весной при оттаивании не могут осаживаться вместе с землей в обратном направлении, возникает эффект выпучивания опор (столбов, монолитных и сборных лент). В торфяниках возникают долговременные бугры вспучивания, которые образовываются разными способами.

При зимней оттепели мигрируют грунтовые воды, которые впоследствии замерзают. Такое явление повторяется многократно и ведет к появлению объемных ледяных шаров. Бугры растут со скоростью до 10 – 20 см за год. Рыхлые грунты зимой смерзаются с телом вкопанного фундамента, а весной поднимают его. Полость под опорой наполняется жидкостью или разжиженным грунтом. Процесс повторяется несколько лет и ведет к обрушению дома т.к. фундамент теряет все свои несущие свойства.

К непучинистым грунтам для обратной засыпки относят обломочные породы и скальные почвы. Осколочные фрагменты получаются при разрушении горношахтных пород, в группу попадает щебень, гравий и другие материалы с крупными зернами в составе. Сюда же относят пески средней и крупной фракции.

Как определить тип почвы

Измеритель степени пучинистости грунта

Полевые изыскания грунта включают инструментальные исследования и наблюдения за поведением закрепленных глубинных маркеров (реперов). Применяют приборы (пучиномеры), которые содержат в конструкции термоизоляционный контейнер для грунта с образцом опоры и датчики измерения сдвига.

Склонность земельного слоя к вздутию называют степенью морозной пучинистости. Ее находят по формуле F = (R – r) / r, где:

F — степень пучения;
R — высота набухшего слоя;
r — высота образца до замерзания.

К пучинистым относят почвы, показатели которых больше 0,01, такие породы увеличивают объем больше чем на 1 см при глубине промерзания 1 м.

Оценка грунта заключается в исследовании опытного фундамента с анкерными элементами для противодействия пучению. Измерительный прибор имеет пружинистый элемент, деформации которого показывают уровень вздутия. Линейные размеры сдвига фиксируют датчики и детекторы.

Есть методы определения степени пучинистости грунта без нарушения целостности образцов под действием сил деформации. Информативные датчики не вводят в землю, приборы не контактируют со слоем почвы.

К таким исследованиям относят:

гаммаскопию;
ультразвуковой рентген;
лазерный способ.

Такие приборы фиксируют сдвиги и перемещения минеральных частиц при деформации на расстоянии, но для считывания и работы с показателями требуются специальные технические знания и умения.

При возведении частного дома заказывают лабораторное изучение образца земельного слоя на участке. Анализ занимает некоторое время, но в результате выдается официальное заключение и сертификат о составе и свойствах грунта в месте строительства, что помогает правильно возвести фундамент.

Свойства пучинистых грунтов и их классификация

Пучинистые грунты — проблема номер один для строителей. Зимой, когда приходят холода, они увеличиваются в размерах, сжимая фундаменты и приподнимая их. Вследствие чего, на конструкции последних появляются трещины. Борются с этим явления по — разному, но чтобы начать борьбу, нужно понять, что это такое.

Что такое пучинистый и не пучинистый грунт — вопрос, ответ на который можно дать, если понимать, за счет чего внутри почвы происходят такие процессы. Все дело в том, что распирание (пучение) происходит за счет замерзших внутри почвы капель воды. А значит, она должна эти капли в себе задерживать.

Поэтому основные свойства грунта, которые приводят к пучению, это капиллярная активность и способность фильтровать воду. Если почва рыхлая, к примеру, с большим содержанием песка, то вода через нее легко проходит в нижние водные горизонты, не задерживаясь. Такие грунты не относятся к категории пучинистых.

А вот те типы почв, в которых вода задерживается, относятся к категории «пучащие». Это глина, суглинок и супеси. Но тут есть момент, связанный с капиллярной активность. У песчаных типов она ниже, потому что песок втягивает в себя атмосферные осадки на глубину 30 — 40 см. При этом глиняные типы постепенно всасывают влагу на глубину до 1,5 м. Поэтому в первом случае можно обойтись отмостками вокруг фундамента с шириною 1 м, во втором величину придется увеличить до 1,5 — 2,0 м. Это к вопросу, как бороться с пучинистостью.

При высоком уровне расположения грунтовых вод, даже непучинистые почвы могут дать расширение. Поэтому к вспучиванию грунта надо относиться с точки зрения наличия или отсутствие факторов, которые приводят к такому свойству земли. Сюда же можно добавить и расположение дома. Если он возводится на участке с уклоном, то велика вероятность, что такой рельеф приведет к пучению некоторых отрезков, особенно расположенных внизу.

Не забываем и о регионе, где строится дом. Если это юг, где уровень промерзания почвы невелик, то можно о пучении не говорить. Даже глиняные основы, покрытые стандартной отмосткой, легко противостоят низким температурам зимой. На севере это выражается ярче. В некоторых северных регионах земля промерзает до 2 — 2,5 м, а значит, пучение грунта имеет место быть в независимости от типа почвы.

Основные понятия

Проблемы при возведении фундаментаИсточник svaimania.ru

Чем опасен пучинистый грунт Источник monolit-60.ru

Как решить проблему пучинистых почв

Существует масса способов, которые позволят понизить уровень пучения почвы. Рассмотрим самые распространенные.

Замена грунта

Замена пучинистого грунта считается наиболее трудозатратным и дорогостоящим процессом, так как предполагается полное удаление почвы, находящейся на месте будущей постройки. После этого засыпается новая земля или крупнозернистый песок и гравий, и фундамент укладывается на непучинистую почву.

Утяжеление здания

Чем меньше вес постройки, тем больше вероятность того, что на нее будет оказывать давление земля, разбухающая в холодное время года. Чтобы этого не происходило, рекомендуется возводить более массивные постройки. Однако, это также ведет к серьезным финансовым затратам.

Возведение плитного фундамента

Придать дополнительный вес зданию и предотвратить давление грунта можно установив в качестве основания для дома плитный фундамент. Цельная монолитная плита высотой более 20 см, заглубленная в землю будет подвергаться силам морозного пучения, однако в этом случае она просто равномерно приподнимется зимой и займет исходное положение, когда температура воздуха повысится.

Технически построить плитный фундамент не сложно (трудности могут возникнуть только на этапе армирования), тем не менее, такая основа тоже обойдется недешево.

Установка свайного фундамента

Если вы хотите обойтись малой кровью, то дешевле всего будет установить свайный фундамент. Однако стоит учитывать, что подобные конструкции подходят только для домов небольшого веса (каркасных, сооружений из сип-панелей и так далее).

В качестве фундаментального основания подойдут:

винтовые сваи, которые вкручиваются в почву чуть ниже уровня промерзания;
армированные конструкции (в этом случае необходимо подготовить скважины и установить в них стержни, обмотанные рубероидом и металлическим каркасом).

После установки свай, элементы соединяются при помощи распределяющих нагрузку плит или балок (ростверка), которые укладываются по периметру будущей постройки и утепляются пенопластом или пенополистиролом.

Некоторые строители возводят на пучинистых почвах кирпичные столбчатые конструкции высотой до 60 см и заглубляют их примерно на 15 см, однако такие основания подходят только для беседок, летних кухонь и прочих сооружений, не предназначенных для проживания.

Постоянное отопление дома

Если сравнивать температуру почвы, расположенной под отапливаемым и неотапливаемым домом, то в первом случае она будет выше почти на 20%. Соответственно, если в здании круглогодично будут проживать люди и постройка будет отапливаемой, то сила пучения сведется к минимуму.

Дренаж грунта

Чтобы предотвратить распирание почвы, можно снизить содержание воды в земле. Для этого необходимо соорудить дренажный колодец, который будет находиться на некотором отдалении от постройки. Чтобы построить такую систему необходимо:

Вырыть траншею вокруг дома.
Заложить в нее трубы с небольшими отверстиями по бокам. Чтобы вода от дома отводилась самотеком, необходимо укладывать трубы под небольшим уклоном по направлению к дренажному колодцу. Соответственно, чем ближе к колодцу расположен трубопровод, тем глубже он закладывается.
Обсыпать трубы гравием и покрыть геотекстилем.

Теплоизоляция грунта

Чтобы снизить пучинистость грунта, можно возвести отмостку. Обычно такая конструкция изготавливается по периметру постройки для того, чтобы защищать фундаментальное основание от дождевых вод. Но, если произвести более мощную теплоизоляцию отмостки, можно будет снизить уровень расширения земли в зимний период.

Чтобы изготовить утепленную отмостку, необходимо придерживаться следующих рекомендаций:

Ширина отмостки должны быть на 1-1,5 м больше ширины промерзания грунта.
В качестве основы для отмостки рекомендуется использовать песок, который тщательно трамбуется и проливается водой.
На песок укладывается пенополистирол или любой другой утеплитель слоем около 10 см.
Сверху укладывается гидроизоляция (рубероид).
На гидроизоляционный слой укладывается щебень и все заливается бетоном.
Перед бетонированием рекомендуется выполнить армирование стальной сеткой диаметром 4 мм и размером ячеек 15 х 15 мм.

Влияние пучинистых грунтов на фундаменты

Морозное пучение вызывает значительное увеличение его объема – величина подъема поверхности может составить не один десяток сантиметров. При этом возникают усилия, величина которых достигает десятков тонн. Даже если опустить подошву фундамента ниже глубины сезонного промерзания, это не предотвратит негативное влияние пучинистых сил, так как они действуют и по боковым поверхностям.

Пучинистость почвы также проявляется в том, что после оттаивания основания при потеплении происходит его осадка, то есть на конструкцию фундаментов периодически воздействуют разнонаправленные силы.

Основная опасность отрицательного воздействия пучинистых сил заключается в их неравномерности. Разные части фундаментов здания всегда находятся в неодинаковых условиях. Промерзание происходит только по периметру отапливаемого здания, под фундаментом, на который опираются средние стены, основание не промерзает.

Кроме того, и по периметру ограждающих наружных стен основание промерзает неодинаково – с теневой, северной, стороны больше, с тех сторон, где прогревает солнце, – промерзание меньше. На величину промерзания влияет также толщина снегового покрова, архитектура здания, характер застройки участка.

Все эти факторы вызывают неравномерное воздействие пучинистых сил на разные участки фундаментов и неравномерные деформации в конструкциях, вызывающие самые неблагоприятные последствия – возникновение трещин и других повреждений в ограждающих и несущих конструкциях, которые могут привести к их разрушению.

Фундамент на пучинистых грунтах должен обладать особенностями, способными минимизировать или исключить негативное воздействие этого типа основания.

Способы борьбы

Чтобы пучинистые грунты не вызвали проблем при эксплуатации, необходимо бороться с причинами морозного пучения глин и других типов почв еще на этапе строительства фундаментов. Методы борьбы зависят от масштаба проблемы и вида опорной части дома. Чаще всего мероприятия предусматриваются в комплексе.

Заглубленные фундаменты

Каждый строитель знает, что для эффективной борьбы с морозным пучением необходимо закладывать опоры здания ниже глубины промерзания грунта. Эта величина находится по специальным таблицам и картам или рассчитывается по формуле из СП «Основания зданий и сооружений». Но принятия таких мер не всегда бывает достаточно. При глубоком заложении удается избежать воздействий на подошву фундамента, но остаются касательные силы, действующие на его боковую поверхность. Их можно разложить на:

вертикальные, которые в некоторых случаях способны приподнимать конструкции;
горизонтальные, изгибающие фундаменты.

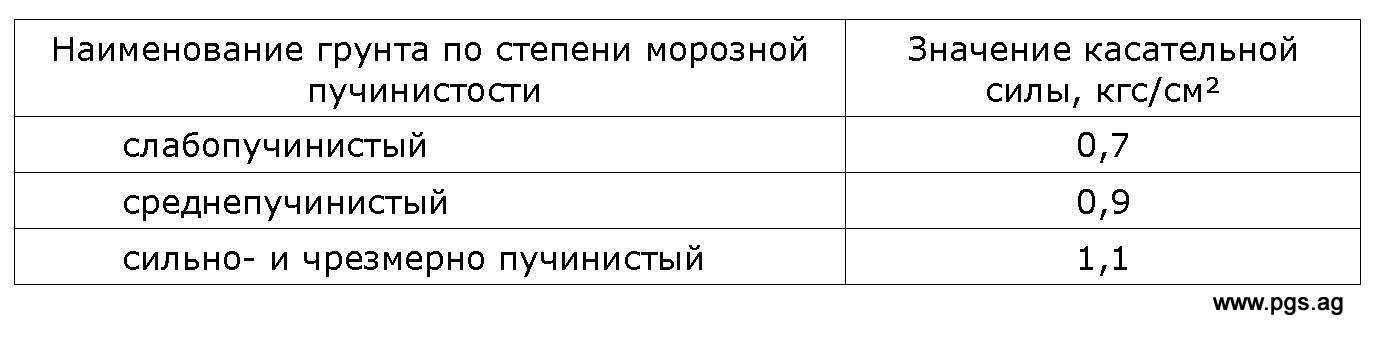

Силы морозного пучения в зависимости от глубины заложения.

Методы борьбы зависят от типа строения и фундаментов. Для массивных зданий с опорной частью глубокого заложения можно порекомендовать одно или несколько из следующих мероприятий:

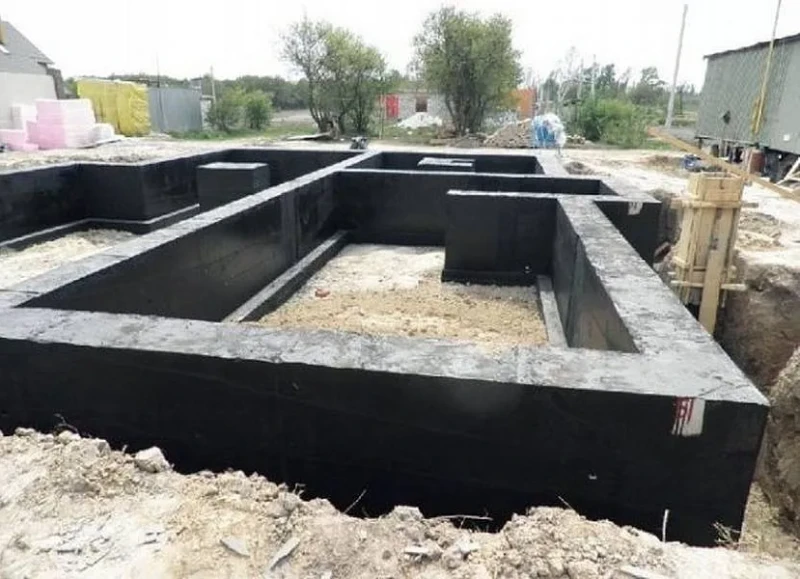

обмазочная гидроизоляция, которая не только защищает материал фундаментов от намокания, но и ухудшает сцепление грунта с ними (не дает приподнимать конструкции);
утепление выполняется с той же целью, часто применяется экструдированный пенополистирол, который берет на себя и функцию защиты от влаги;
дренаж и засыпка пазух крупным или средним песком позволяют увести влагу от здания;
утепленная отмостка препятствует промерзанию почвы в непосредственной близости от дома, а значит, устраняет один из факторов, необходимых для появления пучения;

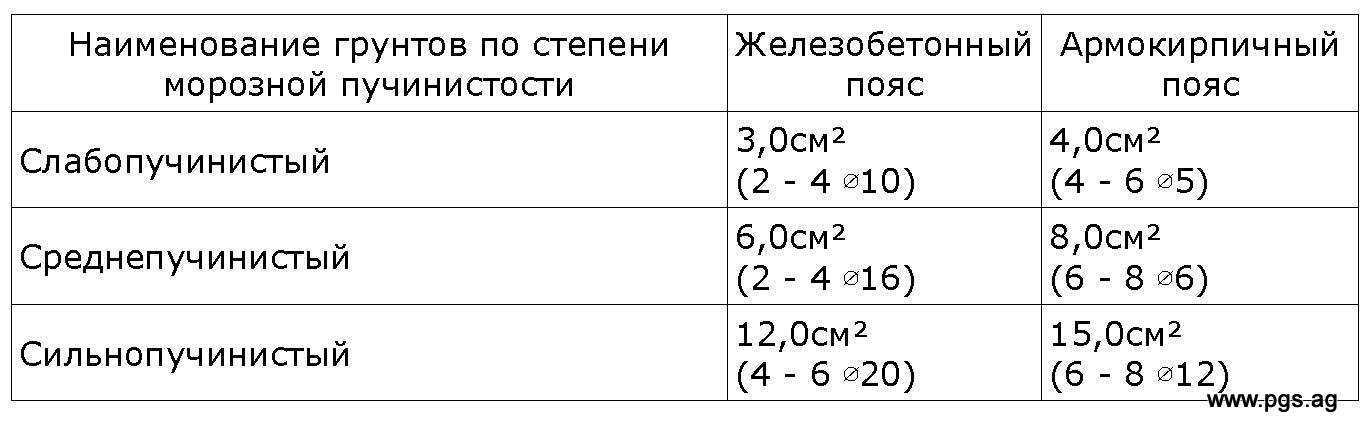

грамотный расчет и исполнение армирования позволит элементам противостоять горизонтальным воздействиям.

Если здание выполнено из легких материалов или имеет всего один этаж, рекомендуется применять фундаменты по технологии ТИСЭ. Такие опорные элементы представляют собой сваи, уширяющиеся к низу. Благодаря увеличению сечения, выдернуть элемент из почвы становится практически невозможно.

Чтобы уберечь такой тип фундамента от горизонтальных воздействий, придется продумать следующие моменты:

грамотный расчет рабочего армирования сваи;
жесткое сцепление сваи с ростверком с помощью арматуры;
расчет ростверка на повышенное давление грунта на боковую поверхность.

Подробнее о ТИСЭ: Фундамент ТИСЭ.

При большой глубине промерзания устройство заглубленного фундамента с утеплением, гидроизоляцией, дренажом и теплой отмосткой экономически не выгодно. Проще будет построить опоры мелкого заложения. Обоснованным заглубление станет только при:

необходимости устройства подвала или цокольного этажа;
плохих показателях прочности грунта ближе к поверхности.

Структуры грунта и особенности

Изображение определения состава по цвету

Грунты можно подразделить на пять основных типов, и у каждого из них есть свои особенности. Например, хрящеватый грунт состоит с песка и глины, имеет каменистое основание. Благодаря малому содержанию просадочных пород, такой грунт оптимален для строительства, он не размывается водой, имеет небольшую глубину промерзания и обладает высокой прочностью.

Из-за разного состава почвы, хрящеватые грунты имеют хорошую фильтрацию, обладают отличными несущими свойствами и выдерживают значительные нагрузки. Существуют и другие виды:

Песчаный грунт достаточно легкий, быстро пропускает воду, и водные горизонты залегают глубоко. Как правило, промерзает на глубину до метра, на нем возводятся основания ленточного типа из железобетонных блоков или некоторые виды столбчатых конструкций. Содержание просадочных пород огромное, поэтому такие почвы склонны к горизонтальному и вертикальному смещению.
Скалистая почва считается одной из самых прочных, не подвержена пучению, глубина промерзания незначительная. При строительстве домов на таких почвах иногда даже не углубляют сильно подошву, поэтому и стоимость возведения дома незначительная, а содержание просадочных пород практически сведено к минимуму.
Свойства глинистых грунтов таковы, что они содержат много воды, поэтому даже под воздействием незначительных осадков сразу превращаются в жижу. Поэтому, не отличаются прочностью, склонны к пучению и имеют большую глубину промерзания, а также имеют высокое содержание просадочных пород. За счет проседания на неравномерных слоях грунта, часто возникает просадка основания в разных местах, которая неизбежно приведет к полному разрушению дома. Такая почва считается неблагоприятной для строительства, на ней практикуют использование ленточного блочного или бетонного монолитного фундамента, свойства которых позволяют нейтрализовать пучение.
Торфянистые грунты очень легкие, имеют огромное количество пор и не отличаются прочностью. Торфяник сильно насыщен влагой, грунтовые воды расположены высоко. Тут единственно правильный вариант – это устройство монолитной бетонной плиты или столбчато-ригельного основания. Такие грунты обладают свойством неравномерного пучения, они неустойчивые и содержат много просадочных пород.

Для чего нужно знать, какими физическими характеристиками обладают пылевато-глинистые грунты?

Проектирование фундамента любого здания и сооружения имеет одну очень важную особенность, отличающую его от проектирования других конструкций и элементов, а именно: грунты основания, как правило, не выбирают, а значит, фундаменты должны быть приспособлены к геологическим и грунтовым условиям данной строительной площадки.

Значит, задача строителей заложить такой фундамент, чтобы грунт смог выдержать вес дома, включая собственный вес фундамента.

В многоэтажном строительстве все относительно просто, так как там большие нагрузки от всего здания и главное – это заложить такую подошву фундамента, (чаще всего ленточного), чтобы она перераспределяла нагрузку от здания, и эта нагрузка не превышала расчетного сопротивления грунта основания. То есть не превышала способности грунта сопротивляться нагрузке.

В малоэтажном строительстве все гораздо сложней из-за сравнительно малого веса здания. Здесь уже угроза дому не в том, что грунт не сможет выдержать его вес, а наоборот, в том, что грунт может вытолкнуть дом на поверхность, так как его выталкивающая сила гораздо больше пригружающей нагрузки от элементов дома.

И если в многоэтажном строительстве основная характеристика грунта, на которые обращают внимание, это его расчетное сопротивление, то в малоэтажном строительстве, кроме этого, очень важную роль играет, насколько грунты подвержены морозному пучению (степень пучинистости грунта), уровень залегания грунтовых вод, однородность грунтов и степень их насыщения водой

То есть, в малоэтажном строительстве при проектировании фундаментов важно учитывать и расчетное сопротивление грунта, особенно если грунт слабый, и его степень пучинистости. Пылевато-глинистые грунты очень склонны к пучению. Причем, чем больше содержание пылеватых и глиняных частиц в составе глинистого грунта, тем больше воды он может связать, удержать в себе, и тем больше его пучинистость

Что касается несущей способности глинистых грунтов, то она находится в диапазоне от 1,0 кг/см² у мягкопластичных глины и суглинка до 6,0 кг/см² у твердой глины

Причем, чем больше содержание пылеватых и глиняных частиц в составе глинистого грунта, тем больше воды он может связать, удержать в себе, и тем больше его пучинистость. Что касается несущей способности глинистых грунтов, то она находится в диапазоне от 1,0 кг/см² у мягкопластичных глины и суглинка до 6,0 кг/см² у твердой глины

Пылевато-глинистые грунты очень склонны к пучению. Причем, чем больше содержание пылеватых и глиняных частиц в составе глинистого грунта, тем больше воды он может связать, удержать в себе, и тем больше его пучинистость. Что касается несущей способности глинистых грунтов, то она находится в диапазоне от 1,0 кг/см² у мягкопластичных глины и суглинка до 6,0 кг/см² у твердой глины.

Как происходит пучение

Так как плотность воды больше чем у льда, то в процессе ее замерзания ее объем изменяется в большую сторону. Исходя из этого влага, находящаяся в почве, становится причиной расширения ее массы. Отсюда и появилось такое понятие, как силы морозного пучения, то есть – силы, влияющие на процесс расширения грунта. Сама же почва в этом случае называется пучинистой.

Полезно! Уровень расширения грунта обычно составляет 0,01. Это означает, что если верхний слой земли будет промерзать на глубину 1 м, то объем почвы увеличится на 1 см и больше.

Само морозное пучение происходит по нескольким причинам:

Из-за глубины залегания верхнего водоносного слоя. Если вода расположена близко к поверхности, то даже при условии замены глины на гравелистый песок будет неэффективна.
Исходя из глубины промерзания земли в холодный период в конкретном регионе.
В зависимости от типа почвы. Больше всего воды содержится в глине и суглинках.

Исходя из состава почвы и климатических условий, выделяют пучинистые и непучинистые грунты.

Чем опасно морозное пучение

Совместное воздействие на грунт влаги и низких температур приводит к увеличению его объема. Для любого здания особую опасность представляют неравномерные деформации, которые характерны для морозного пучения. Это вызвано тем, что грунт под наружными стенами нагревается от здания слабо, а в середине дома температура выше ноля.

Трещина возникшая из-за пучения.

Наружные стены, а особенно углы, способны подниматься относительно начальной отметки на 15 см. При этом деформаций под внутренними стенами не происходит или они малы. Неравномерное поднятие приводит к появлению в стенах наклонных трещин.

Также морозное пучение оказывает негативное воздействие на боковую поверхность фундамента.

Непучинистая почва: особенности, факторы, влияющие на пучение

На сегодняшний день очень активно развивается такая отрасль народного хозяйства, как частное строительство. Особое место в данной области занимает возведение фундамента. Фундамент – это основа любого здания и конструкции, которая обеспечивает устойчивость и прочность всего здания. Без знания характера грунта правильно и безопасно возвести фундамент практически не возможно. Чтобы построить фундамент своими руками, необходимо тщательно изучить гидрогеологические особенности конкретного земельного участка. Большое значение имеют такие показатели, как глубина промерзания грунта, влажность почвы, уровень стояния грунтовых вод.

Схема ленточного фундамента.

От этих показателей зависит такое свойство грунта, как пучинистость. Строить фундамент на пучинистых грунтах довольно опасно. Впоследствии это может вызвать перекос фундамента и всего здания. Последнее может стать причиной появления трещин и дефектов в стенах. Чтобы фундамент был защищен от сил пучения, требуется возводить его на сухих и непучинистых землях. Рассмотрим более подробно какие особенности имеет непучинистый грунт, что к нему относится, какие мероприятия можно осуществить для того, чтобы обезопасить фундамент и само здание. Кроме того, здесь можно узнать об использовании фундамента непучинистого грунта.

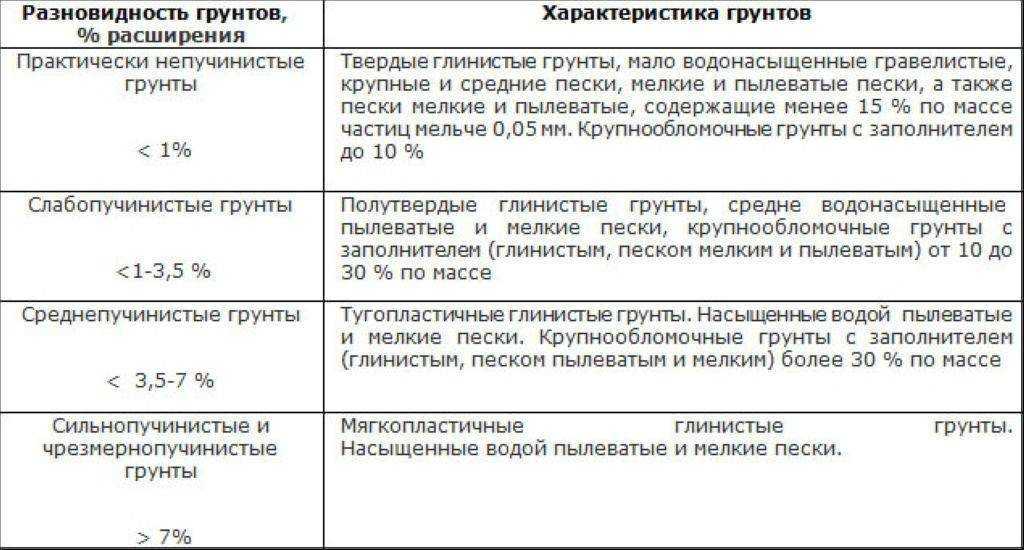

Классификация грунта по степени пучинистости

Схема размещения песчаной подушки.

Перед тем как укладывать фундамент своими руками, необходимо знать тип грунта в зависимости от его способности увеличиваться в размере при низкой температуре. Выделяют 4 вида грунта: непучинистый, слабо-, средне- и сильнопучинистый. Классификация основана на величине таких показателей, как коэффициент водонасыщения и показатель текучести почвы. К непучинистым почвам относят те, степень пучения которых менее 0, 01. К слабопучинистым можно отнести глину с величиной текучести от 0 до 0,25, пески пылеватые и мелкие с коэффициентом водонасыщения от 0,6 до 0,8. В эту группу входят и крупнообломочные земли с наполнителем. В качестве последнего может быть песок мелкий и пылеватый.

При этом количество его должно находиться в пределах от 10 до 30% в массовом коэффициенте. В группу среднепучинистого грунта входят почвы со степенью пучения от 0,035 до 0,7. К ним относятся глина с текучестью от 0,25 до 0,5; пески мелкие и пылеватые с водонасыщением от 0,8 до 0,95; крупнообломочные почвы с наполнителем более 30% по массе. Наибольшую опасность представляет сильнопучинистый грунт. Он представлен следующими показателями: степень пучинистости более 0,07; текучесть глины больше 0,5; пески мелкие с водонасыщением более 0,95.

Распространение пучинистых грунтов на территории России

Так как песчаные и глинистые основания распространены повсеместно, то можно считать, что расположение грунтов с пучинистыми свойствами охватывает почти половину территории России. Сюда входят:

западные области РФ: Калининградская, Псковская и Ленинградская области и Республика Карелия;
средняя полоса РФ: Владимирская, Калужская, Ивановская, Костромская, Рязанская, Московская, Смоленская, Тверская, Тамбовская, Тульская, Ярославская, Белгородская, Брянская, Вологодская, Воронежская, Кировская, Курская, Липецкая, Орловская, Пензенская, Самарская, Саратовская, Ульяновская области, Чувашская Республика;
южные части Архангельской и Мурманской областей, Хабаровского края, Республики Якутия, Красноярского края, Иркутской и Тюменской области, Республики Коми;
Амурская, Читинская, Новосибирская, Омская, Кемеровская области, Республики Бурятия, Коми, Тыва, Алтай, Свердловская область, Республики Татарстан и Башкортостан, Волгоградская область, Ростовская область, Республика Калмыкия;
северные части Краснодарского и Ставропольского краев.

Точно так же неактуальна проблема морозного вспучивания для регионов, где в основании зданий залегают в основном грунты скальные и крупнообломочные – это все северокавказские республики и южная часть Ставропольского края.

Кроме того, проблема пучинистости не имеет значения для территорий, где основания практически не промерзают – это южная часть Краснодарского края и Республика Дагестан.

Глубина промерзания наряду с уровнем расположения грунтовых вод является определяющими факторами, влияющими на величину возможного вспучивания основания. Например, в регионах, близких к Байкалу, где глубина промерзания может достигать 2,5 м, подъем поверхности при вспучивании может достигать 30-40 см, в Подмосковье при глубине промерзания 1,5 м подъем поверхности составляет 15-18 см.

Заключение по теме

В любом случае пучение грунта — это именно давление. Поэтому к его ослаблению надо подходить комплексно.
То есть, сооружать отмостки, укладывать армирующий каркас в опалубку фундамента перед заливкой бетонного раствора, проводить мероприятия по гидро — и теплоизоляции, собирать дренажную систему отвода атмосферных осадков в первую очередь, а во вторую понижать уровень грунтовых вод.

Относиться к этому свойству земли можно по — разному, но пренебрегать им нельзя ни в коем случае.
Упустили что — то, получите трещины по всей конструкции фундамента, что ослабит основу здания.

Особое свойство оснований, способных вспучиваться, заключается в значительном увеличении объема в результате зимнего промерзания.

Как определить пучинистые грунты? К основаниям, обладающим свойством вспучивания при промерзании, относятся только глинистые (в том числе суглинки) и песчаные грунты (пылеватые, мелкие и средней крупности). Гравелистые и крупные пески к пучинистым не относятся.

Песчаные, глинистые грунты и их разновидности обладают мелкопористой структурой, то есть состоят из мелких минеральных частиц, между которыми имеется множество мелких полостей. Эти полости или поры могут содержать влагу. При понижении температуры ниже нуля влага в грунте замерзает, превращаясь в лед, который, как известно, всегда увеличивается в объеме по сравнению с исходным объемом воды. В результате замерзания воды в порах и происходит увеличение всего объема основания, называемое морозным пучением.

Основания делятся по степени пучинистости, которая зависит от уровня или глубины, на которой залегают подземные воды. Для глинистых оснований еще имеет значение показатель текучести. Приводим следующую таблицу с градацией по степени пучинистости разных видов грунтов.

Основной показатель – это относительная деформация пучения Efh, которая определяется отношением величины подъема поверхности вспучивающегося основания к толщине промерзшего слоя.
Показатель Z – это разница между величиной УГВ и глубиной сезонного промерзания, значение которой равно 1,2 м для отапливаемых зданий, и 1,5 м – для неотапливаемых зданий.

Если степень пучинистости по показателям Z и Jl (текучести) отличаются, то принимается большее значение.

Так как пучинистые основания проявляют свои негативные свойства при условии насыщения водой, то существует еще один способ классификации, учитывающий условия увлажнения основания зданий по характеру рельефа местности.

То есть, если по показателям Z и Jl основание относится к слабопучинистым, но участок строительства расположен в низине или котловине, то следует считать, что грунты сильнопучинистые.

Таким образом, пучинистый грунт – это песчаный или глинистый грунт, подверженный увлажнению и сезонному промерзанию.
